フジキン

ステンレス鋼製 2.94MPa ネジ込み式パネルナット付ニードルストップバルブ

カタログ |

通常単価(税別): 14,522円～19,254円

税込単価: 15,974円～21,179円

通常出荷日：在庫品1日目当日出荷可能

【特長】・ボディは堅牢な鍛造仕上で、かつボンネットレス形のため、コンパクトです。・バルブの形状はニード...

よく一緒に見られています

通常出荷日：在庫品1日目

よく一緒に見られています

ステンレス鋼製 2.94MPa ねじ込み式パネルナット付アングル型ニードルストップバルブ

通常出荷日：8 日目

未確定：候補が2型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

製品仕様

材質

部品名	材質
ボディ※	SUSF316
ステム※	SUS316（ステライト盛）
グランドパッキン※	PTFE+C-PTFE
ハンドル	ADC12

※接液部品
注：SUS316材はASTM規格材（SUS316同等材）を使用する場合があります。

仕様

呼び径（B）	最高使用圧力（MPa）	使用流体温度範囲（℃）	MAX Cv値
1/8	2.94 ※1、2	-20～+150	0.37 ※3
1/4	2.94 ※1、2	-20～+150	0.45 ※3
3/8	2.94 ※1、2	-20～+150	0.82 ※3

使用流体：水、エアー、窒素等の不活性ガス並びにバルブの接液部品を腐食させないガス及び液体。
※1：詳細は、温度・圧力線図をご参照下さい。
※2：水素ガス、ヘリウムガス、毒性ガスに使用される場合及び、真空状態にて使用される場合には事前にご相談下さい。
※3：詳細は、Cv値曲線をご参照下さい。

用途

各種装置・実験室及び工場・石油精製・油圧、空圧配管・工事内空気ライン・ゲージ遮断とベント・制御盤・化学研究開発・パイロットプラント・ガス分析・試験装置・その他各部分の計装、研究用。

規格表

UNIT：mm

型番	呼び径（B）	オリフィス径 d	面間距離 L	管接続部 A	パネル取付部		全開高さ H	ハンドル径 D	リフト l	パネル厚さt		質量（約）kg
型番	呼び径（B）	オリフィス径 d	面間距離 L	管接続部 A	d₁	h	全開高さ H	ハンドル径 D	リフト l	MIN	MAX	質量（約）kg
UH-13PA-R	1/8	5	40	Rc1/8	16.5	9.5	58	48	4	1.5	5.5	0.2
UH-13PB-R	1/4	5	40	Rc1/4	16.5	9.5	58	48	4	1.5	5.5	0.2
UH-13PC-R	3/8	6.4	45	Rc3/8	16.5	11.5	61	48	6	1.5	6	0.2

商品特長詳細

酸素禁油処理品です。

温度・圧力線図

Cv値曲線

型番リスト

表示件数

型番

UH-13PB-R

UH-13PC-R

供給側配管ねじの呼び

制御側配管ねじの呼び

長さ L

(mm)

高さ H

(mm)

オリフィス径

(φmm)

パネル端面、接続管中心距離

(mm)

パネル厚さT(MAX)

(mm)

最小発注数量

1/4B	1/4B	40	58.0	5	9.5	5.5	1個
3/8B	3/8B	45	61	6.4	11.5	6.0	1個

通常単価(税別) (税込単価)	通常出荷日

14,522円 ( 15,974円 )	在庫品1日目当日出荷可能
19,254円 ( 21,179円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

【特長】
・ボディは堅牢な鍛造仕上で、かつボンネットレス形のため、コンパクトです。
・バルブの形状はニードルになっておりますので、流量調整ができます。
・フジキン独自の組合せパッキンと、操作性を重視した設計により、ハンドルトルクが低く、シール性のよい構造となっております。
・ハンドルは、水抜き穴付きの操作性のよい形状で、塗装色の標準はメタリックブルーとなっております。
・ご要望に応じて、バルブ開度固定用（プロペラナット付）も製作いたします。

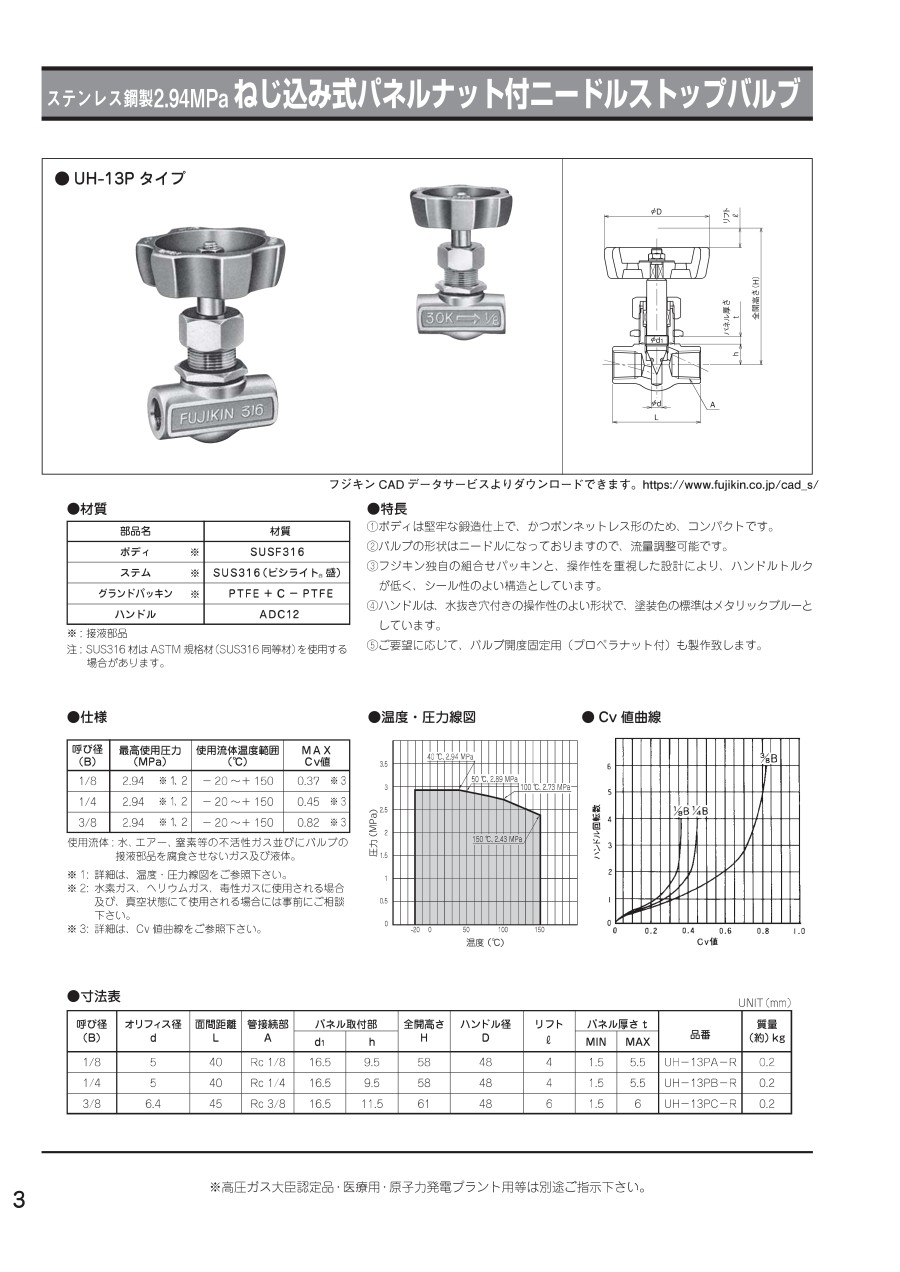

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
