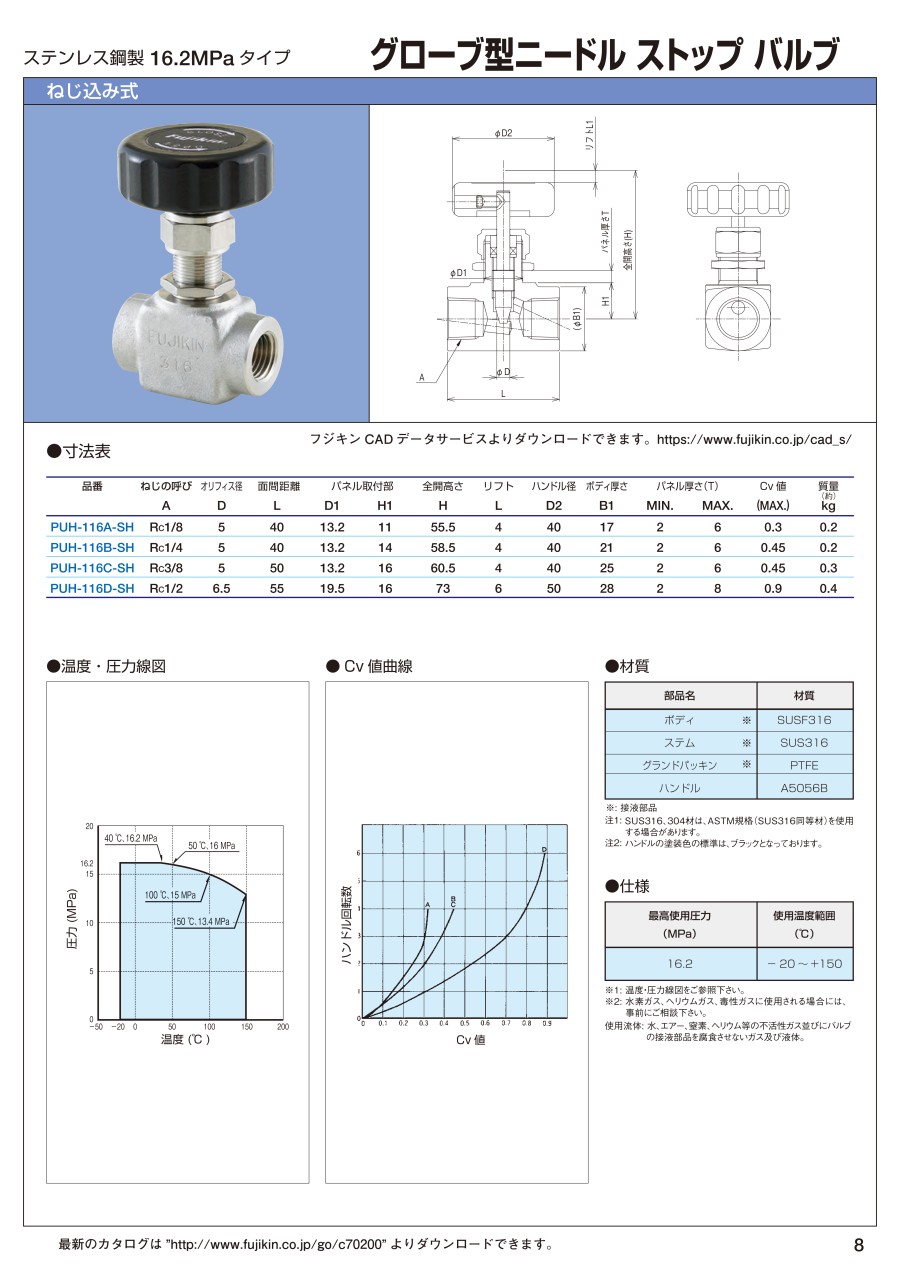

ステンレス鋼製 16.2MPa ねじ込み式 グローブ型ニードルストップバルブ
- 通常単価(税別)
- 10,138円～13,625円
- 税込単価
- 11,152円～14,988円
【特長】・安全設計・品質管理を行っています・ボディは堅牢な鍛造仕上げで且つボンネットレス型のためコンパ...
詳細を確認
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
製品仕様
製品仕様
| 最高使用圧力（MPa） | 使用温度範囲（℃） |
|---|---|
| 16.2 | -20～+150 |
※1：温度・圧力線図をご参照下さい。
使用流体：水、エアー、窒素、ヘリウム等の不活性ガス並びにバルブの接液部品を腐食させないガス及び液体。
材質
| 部品名 | 材質 |
|---|---|
| ボディ ※ | SUSF316 |
| ステム ※ | SUS316 |
| グランドパッキン ※ | PTFE |
| ハンドル | A5056B |
※：接液部品
注1：SUS316、304材は、ASTM規格（SUS316同等材）を使用する場合があります。
注2：ハンドルの塗装色の標準は、ブラックとなっております。
規格表
| 型番 | ねじの呼び | オリフィス径 | 面間距離 | パネル取付部 | 全開高さ | リフト | ハンドル径 | ボディ厚さ | パネル厚さ（T） | Cv値 | 質量（約） | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A | D | L | D1 | H1 | H | L1 | D2 | B1 | MIN. | MAX. | （MAX.） | kg | |
| PUH-116A-SH | Rc1/8 | 5 | 40 | 13.2 | 11 | 55.5 | 4 | 40 | 17 | 2 | 6 | 0.3 | 0.2 |
| PUH-116B-SH | Rc1/4 | 5 | 40 | 13.2 | 14 | 58.8 | 4 | 40 | 21 | 2 | 6 | 0.45 | 0.2 |
| PUH-116C-SH | Rc3/8 | 5 | 50 | 13.2 | 16 | 60.5 | 4 | 40 | 25 | 2 | 6 | 0.45 | 0.3 |
| PUH-116D-SH | Rc1/2 | 6.5 | 55 | 19.5 | 16 | 73 | 6 | 50 | 28 | 2 | 8 | 0.9 | 0.4 |
商品特長詳細
温度・圧力線図
Cv値曲線
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
10,987円 ( 12,086円 ) | 在庫品1日目当日出荷可能 |
10,138円 ( 11,152円 ) | 在庫品1日目当日出荷可能 |
13,625円 ( 14,988円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
【特長】
・安全設計・品質管理を行っています
・ボディは堅牢な鍛造仕上げで且つボンネットレス型のためコンパクトです
・バルブの形状はニードルになっておりますので、流量調整が容易にできます
・フジキン独自のパッキンと操作性を重視した設計によりハンドルトルクが低く、シール性の良い構造となっています
【用途】
・分析装置、ガス装置、産業機械、鉄鋼プラント、石油精製・化学プラント、発電プラント、船舶プラント等の高圧ガスライン、その他のガスライン
