黄銅製 2圧縮リング型式 パワフルロック （Rねじエルボハーフユニオン）
- 種類
- エルボ
- 接続種類
- 管⇔ねじ 差し込み式
- 接続ねじの種類 1
- R（管用テーパおねじ）
- 最高使用圧力区分 (MPa)
- 2.0～7.0MPa
- 使用流体
- 水 / 空気 / ガス / 油
- 最高使用圧力 (MPa)
- 4.9
- 表面処理
- なし
- 継手種類
- リング式継手
- 適用管種類
- 銅管（なまし銅管）
- 適用管材質
- 銅
- 最高使用温度 (℃)
- 125
未確定：候補が2型番あります。
商品情報

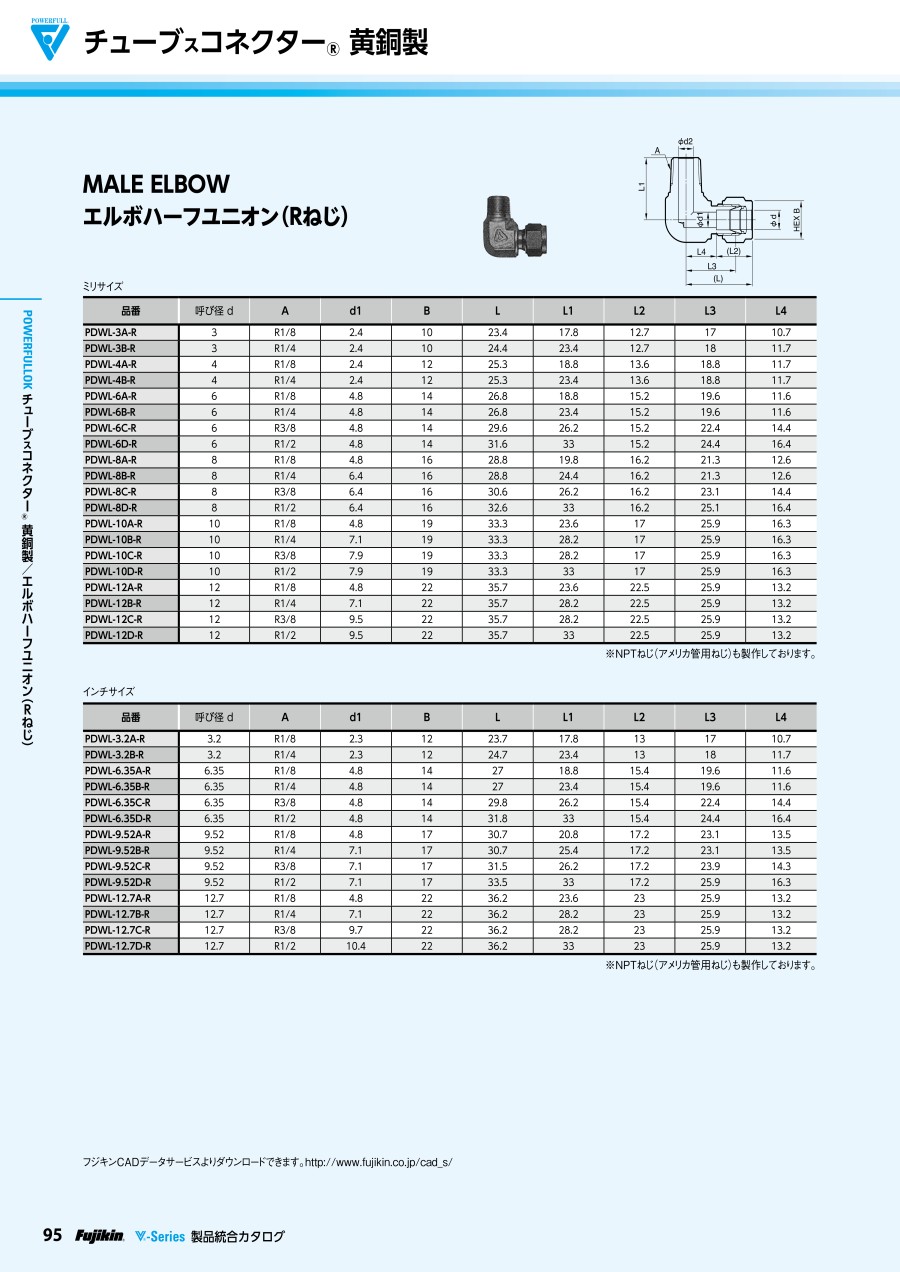

外形図
規格表
ミリサイズ
インチサイズ
詳細情報
基本情報
【特長】
・フレアーレスタイプなので、チューブを差込み、ナットを締付けるだけで接続ができるため、フレアーツール等の特殊工具及び火気を必要としません
・ダブルリング独特の相互連動作用によって、リングが有効に塑性変形して、チューブを強固に圧縮するので、非常に高い耐圧性が得られます
・ボディシール部は、緻密な超仕上げとなっているので、メタルシール方式でありながら、高気密性が得られます
・締付けトルクが軽く、小型、軽量で、着脱も容易に行えます
・ナットには、チューブサイズが表示されていますので、ひと目でサイズが確認できます
黄銅製 2圧縮リング型式 パワフルロック （Rねじエルボハーフユニオン）のレビュー
外販装置付帯配管に対する継手として使いました
3
3.02020/02/14
プロパンガスを流体とする銅管を直結できる継手を所望した際、自社内の人間が以前類似用途で型番：PDWL-9.52C-Rを使...もっと読む
1人が参考にしています。
