最高使用圧力(MPa)
~mm- 42.0
呼び径 A(φ)
~mm- 6.35
最高使用圧力時のチューブ肉厚(mm)
~mm- 1.24
タイプ
~mm出荷日
- すべて
- 当日出荷可能
ステンレス鋼製 2圧縮リング型式 パワフルロック （インサートブッシュ）
- 通常単価(税別)
- 298円
- 税込単価
- 328円
【特長】・ギャップゲージにより継手が十分に締付けられているかどうかの確認ができます（初回締付け時）・フ...
詳細を確認- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
PUW-IN-6.35の仕様・寸法情報
商品情報

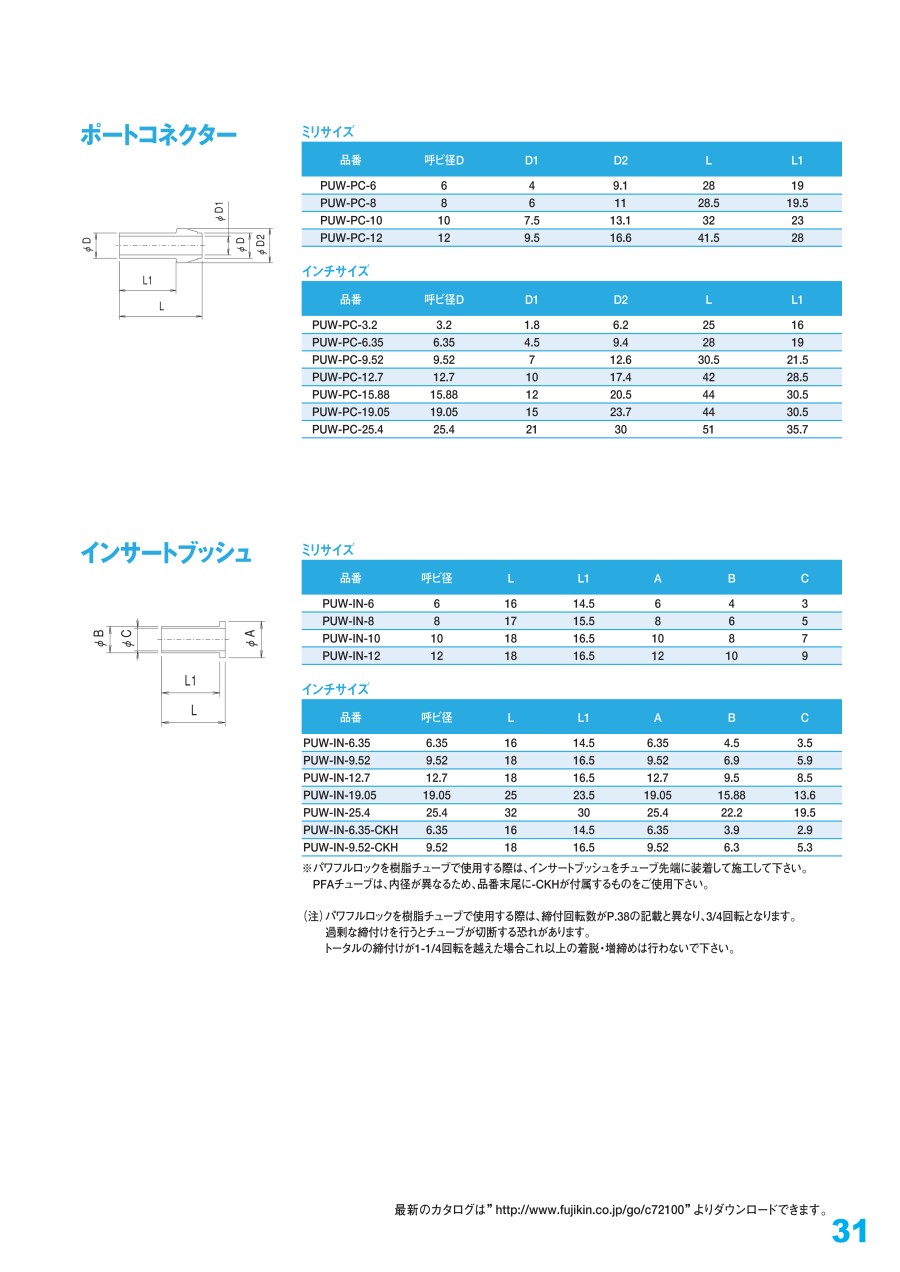

外形図
規格表
ミリサイズ
インチサイズ
※パワフルロックを樹脂チューブで使用する際は、インサートブッシュをチューブ先端に装着して施工してください。
PFAチューブは、内径が異なるため、品番末尾に-CKHが付属するものをご使用下さい。
（注）
- パワフルロックを樹脂チューブで使用する際は、締付回転数が3/4回転となります。
- 過剰な締付けを行うとチューブが切断する恐れがあります。
- トータルの締付けが1-1/4回転を超えた場合これ以上の着脱・増締めは行わないで下さい。
詳細情報
基本情報
【特長】
・ギャップゲージにより継手が十分に締付けられているかどうかの確認ができます（初回締付け時）
・フレアーレスタイプなので、チューブを差込み、ナットを締付けるだけで接続ができるため、フレアーツールの特殊工具及び火気を必要としません
・ダブルリング独特の相互連動作用によって、リングが有効に塑性変形して、チューブを強固に圧縮するので、非常に高い耐圧性が得られます
・本体シール部は、緻密な超仕上げとなっているので、メタルシール方式でありながら、高気密性が得られます
・締付けトルクが軽く、小型、軽量で、着脱も容易に行えます
・ナットのネジ部には銀メッキ処理を行い、ねじの焼付きを防止しております
・ボディには、チューブサイズが表示されていますので、ひと目でサイズが確認できます
【用途】
・高圧から真空、高温から低温までと幅広い用途で、エアー、窒素、ヘリウム等の不活性ガス及び、継手部品を腐食させないガス、液体、スチームに使用できます
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
