ツバキＥ＆Ｍ

パワーロック SLシリーズ

カタログ |

一部SALE 2026/01/31まで
数量スライド割引

通常単価(税別): 14,931円～88,124円特別価格

税込単価: 16,424円～96,936円特別価格

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ツバキＥ＆Ｍ

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ツバキＥ＆Ｍ

通常出荷日：在庫品1日目

【特長】・ボスの外側から締結します。設計上ボスの肉厚がとれない場合や中空軸の締...

種類
クランプディスク
本体材質
スチール
表面処理
なし
締結構造
ダブルコーン形
締結方式
メカ式(くさび式)

未確定：候補が15型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

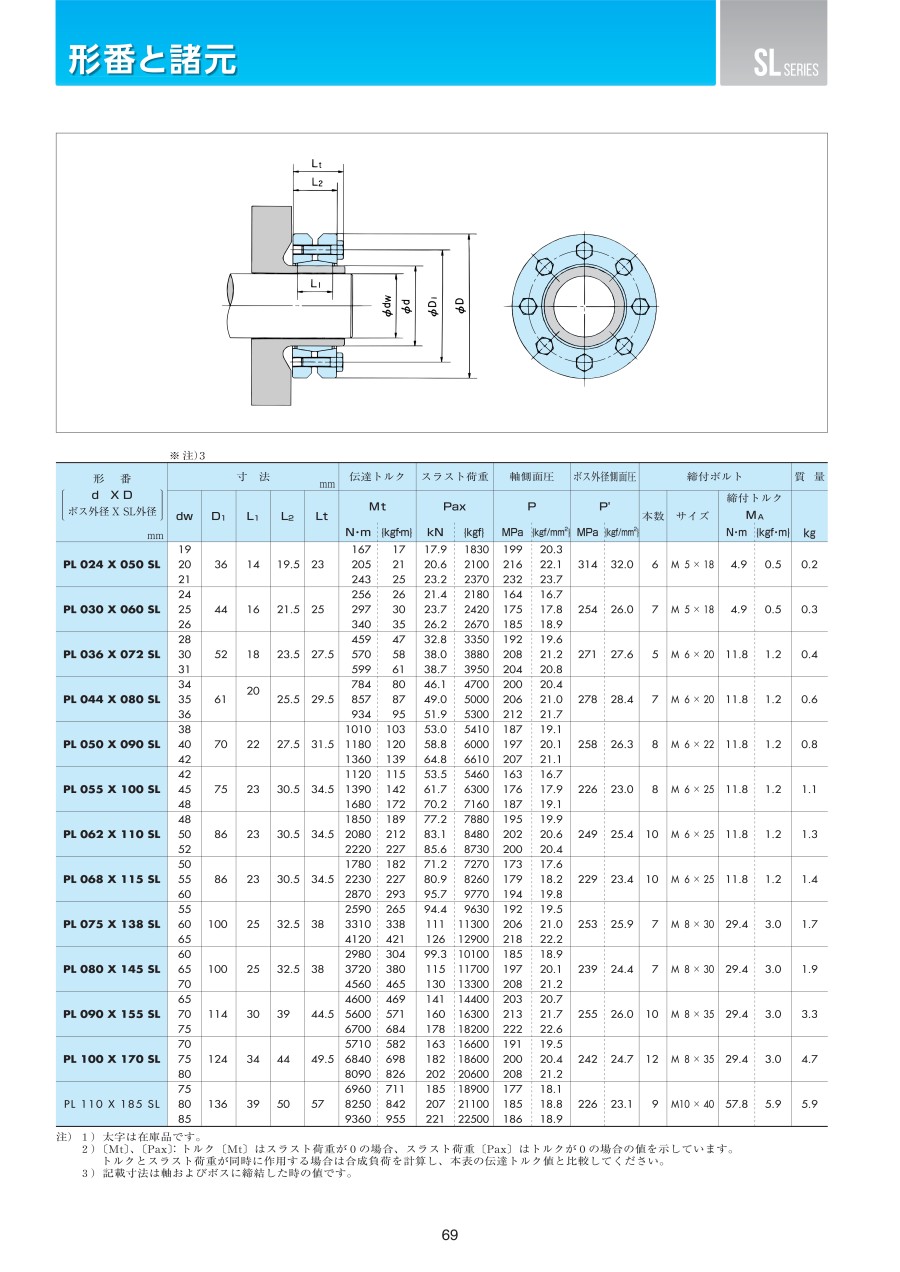

規格表

注）  1）〔Mt〕、〔Pax〕:トルク〔Mt〕はスラスト荷重が0の場合、スラスト荷重〔Pax〕はトルクが0の場合の値を示しています。
          トルクとスラスト荷重が同時に作用する場合は合成負荷を計算し、本表の伝達トルク値と比較してください。
       2）記載寸法は軸およびボスに締結した時の値です。

使用例

製品仕様

ウォーム減速機SWJ・SWJM・SW・SWM・TD

※パワーロック締付ボルトの端面は、減速機出力軸の端面より2mm以上内側にならない位置に取付けてください。

型番リスト

表示件数

型番

軸径 d

(mm)

許容トルク範囲

(N・m)

外径 D

(mm)

伝達トルク

(N・m)

全長

(mm)

最小発注数量

24	150.1～200.0	50	167	19.5	1個
30	200.1～300.0	60	256	21.5	1個
36	300.1～500.0	72	459	23.5	1個
44	700.1～1000.0	80	784	25.5	1個
50	1000.1～3000.0	90	1010	27.5	1個
55	1000.1～3000.0	100	1120	30.5	1個
62	1000.1～3000.0	110	1850	30.5	1個
68	1000.1～3000.0	115	1780	30.5	1個
75	1000.1～3000.0	138	2590	32.5	1個
80	1000.1～3000.0	145	2980	32.5	1個
90	3000.1～10000.0	155	4600	39	1個
100	3000.1～10000.0	170	5710	44	1個
110	3000.1～10000.0	185	6960	50	1個
125	10000.1～300000.0	215	10200	54	1個
140	10000.1～300000.0	230	14600	60.5	1個

通常単価(税別) (税込単価)	通常出荷日

14,931円 ( 16,424円 )	6日目
15,661円 ( 17,227円 )	6日目
16,778円 ( 18,456円 )	6日目
18,307円 ( 20,138円 )	6日目
21,364円19,654円 ( 21,619円 )	5日目
20,041円 ( 22,045円 )	6日目
24,363円 ( 26,799円 )	6日目
22,733円 ( 25,006円 )	6日目
23,963円 ( 26,359円 )	9日目
27,380円 ( 30,118円 )	10日目
34,464円 ( 37,910円 )	10日目
42,603円 ( 46,863円 )	10日目
51,394円 ( 56,533円 )	9日目
66,994円 ( 73,693円 )	9日目
88,124円 ( 96,936円 )	9日目

詳細情報

基本情報

基本情報

【特長】
・ボスの外側から締結します。設計上ボスの肉厚がとれない場合や中空軸の締結に最適です。
・軸径が大きくなる程大きなトルク伝達が可能です。
・ボルトを締付けることやボルトを緩めるだけで、容易に取付け・取外しができます。
・インナリング、テーパリングA、テーパリングBの3つの部品と締付ボルトで構成されたシンプルな構造です。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

ミスミ
コロコンローラ　ローラ幅25・50ｍｍタイプ
コロコンローラはローラーコンベアに比べて軽量、省スペースでの設置が可能です。
ミスミ
高耐食・高強度小径玉軸受（プラストロベアリング）
ステンレスより高耐食が求められる食品、薬品装置向け！
ミスミ
玉軸受ユニット鋳物製ピロータイプ（テーパ穴タイプ）
テーパ穴で軸を受ける事ができ、衝撃荷重がある環境に最適！

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
