タイプ
~mm
- PLXTF
- PLXTF-KP
CAD
- 2D
出荷日
- すべて
- 当日出荷可能
- 4日以内
- 5日以内
- 6日以内
- 18日以内
- 19日以内

ツバキＥ＆Ｍ

パワーロック TFシリーズ

Name: パワーロック TFシリーズ
Brand: ツバキＥ＆Ｍ
SKU: 221004975684
Rating: 5 (1 reviews)

カタログ |

一部SALE 2026/01/31まで
数量スライド割引
一部当日出荷可能

平均満足度5.0

この商品のレビューをみる（1件）

この商品のFAQをみる（2件）

通常単価(税別): 4,250円～45,976円特別価格

税込単価: 4,675円～50,574円特別価格

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ツバキＥ＆Ｍ

パワーロック KEシリーズ

通常価格(税別)： 6,026円 (税込価格：6,629円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ツバキＥ＆Ｍ

パワーロック EFシリーズ

通常価格(税別)： 6,103円 (税込価格：6,713円)

通常出荷日：在庫品1日目

キー等を使わず軸とボスを締結させる摩擦式締結具。【特長】・インナリング、アウタ...

詳細情報を確認する

種類
フランジ付
センタリング
あり
本体材質
スチール
締結構造
シングルコーン形
締結方式
メカ式(くさび式)

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

未確定：候補が62型番あります。

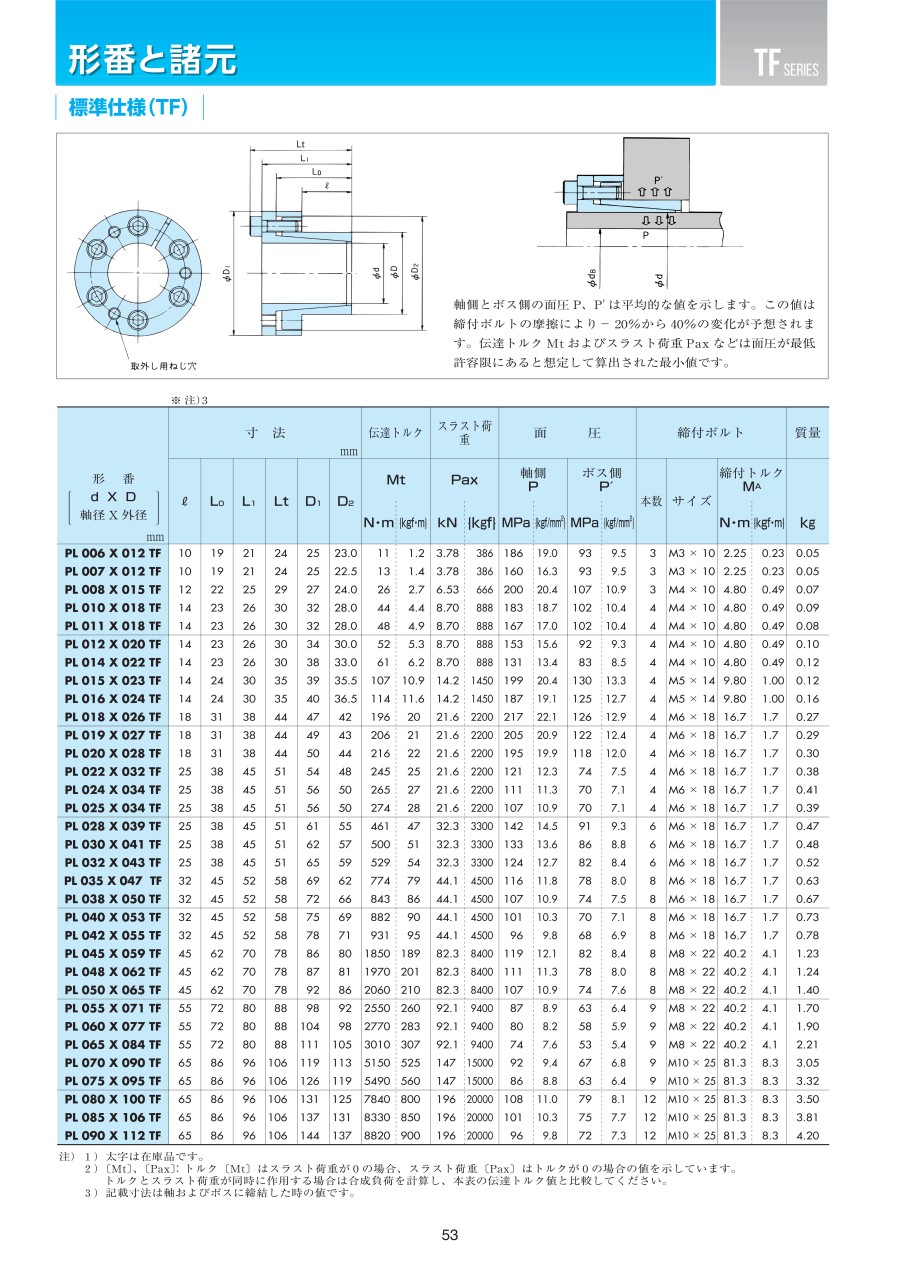

型番リスト
詳細情報
カタログ

型番リスト

表示件数

型番

軸径 d

(mm)

許容トルク範囲

(N・m)

表面処理

外径 D

(mm)

伝達トルク

(N・m)

全長

(mm)

フランジ径 D1/D3

(mm)

最小発注数量

6	2.0～20.0	なし	12	11	24	25	1個
7	2.0～20.0	なし	12	13	24	25	1個
8	20.1～50.0	なし	15	26	29	27	1個
10	20.1～50.0	なし	18	44	30	32	1個
10	20.1～50.0	無電解ニッケル	18	44	30	32	1個
11	20.1～50.0	なし	18	48	30	32	1個
11	20.1～50.0	無電解ニッケル	18	48	30	32	1個
12	50.1～70.0	なし	20	52	30	34	1個
12	50.1～70.0	無電解ニッケル	20	52	30	34	1個
14	50.1～70.0	なし	22	61	30	38	1個
14	50.1～70.0	無電解ニッケル	22	61	30	38	1個
15	100.1～150.0	なし	23	107	35	39	1個
15	100.1～150.0	無電解ニッケル	23	107	35	39	1個
16	100.1～150.0	なし	24	114	35	40	1個
16	100.1～150.0	無電解ニッケル	24	114	35	40	1個
18	150.1～200.0	なし	26	196	44	47	1個
18	150.1～200.0	無電解ニッケル	26	196	44	47	1個
19	200.1～300.0	なし	27	206	44	49	1個
19	200.1～300.0	無電解ニッケル	27	206	44	49	1個
20	200.1～300.0	なし	28	216	44	50	1個
20	200.1～300.0	無電解ニッケル	28	216	44	50	1個
22	200.1～300.0	なし	32	245	51	54	1個
22	200.1～300.0	無電解ニッケル	32	245	51	54	1個
24	200.1～300.0	なし	34	265	51	56	1個
24	200.1～300.0	無電解ニッケル	34	265	51	56	1個
25	200.1～300.0	なし	34	274	51	56	1個
25	200.1～300.0	無電解ニッケル	34	274	51	56	1個
28	300.1～500.0	なし	39	461	51	61	1個
28	300.1～500.0	無電解ニッケル	39	461	51	61	1個
30	300.1～500.0	なし	41	500	51	62	1個
30	300.1～500.0	無電解ニッケル	41	500	51	62	1個
32	500.1～700.0	なし	43	529	51	65	1個
32	500.1～700.0	無電解ニッケル	43	529	51	65	1個
35	700.1～1000.0	なし	47	774	58	69	1個
35	700.1～1000.0	無電解ニッケル	47	774	58	69	1個
38	700.1～1000.0	なし	50	843	58	72	1個
38	700.1～1000.0	無電解ニッケル	50	843	58	72	1個
40	700.1～1000.0	なし	53	882	58	75	1個
40	700.1～1000.0	無電解ニッケル	53	882	58	75	1個
42	700.1～1000.0	なし	55	931	58	78	1個
42	700.1～1000.0	無電解ニッケル	55	931	58	78	1個
45	1000.1～3000.0	なし	59	1850	78	86	1個
45	1000.1～3000.0	無電解ニッケル	59	1850	78	86	1個
48	1000.1～3000.0	なし	62	1970	78	87	1個
48	1000.1～3000.0	無電解ニッケル	62	1970	78	87	1個
50	1000.1～3000.0	なし	65	2060	78	92	1個
50	1000.1～3000.0	無電解ニッケル	65	2060	78	92	1個
55	1000.1～3000.0	なし	71	2550	88	98	1個
55	1000.1～3000.0	無電解ニッケル	71	2550	88	98	1個
60	1000.1～3000.0	なし	77	2770	88	104	1個
60	1000.1～3000.0	無電解ニッケル	77	2770	88	104	1個
65	3000.1～10000.0	なし	84	3010	88	111	1個
65	3000.1～10000.0	無電解ニッケル	84	3010	88	111	1個
70	3000.1～10000.0	無電解ニッケル	90	5150	106	119	1個
75	3000.1～10000.0	なし	95	5490	106	126	1個
75	3000.1～10000.0	無電解ニッケル	95	5490	106	126	1個
80	3000.1～10000.0	なし	100	7840	106	131	1個
80	3000.1～10000.0	無電解ニッケル	100	7840	106	131	1個
85	3000.1～10000.0	なし	106	8330	106	137	1個
85	3000.1～10000.0	無電解ニッケル	106	8330	106	137	1個

通常単価(税別) (税込単価)	通常出荷日

5,157円 ( 5,673円 )	4日目
4,250円 ( 4,675円 )	5日目
5,260円 ( 5,786円 )	在庫品1日目当日出荷可能
5,652円 ( 6,217円 )	4日目
8,893円 ( 9,782円 )	6日目
5,755円 ( 6,331円 )	6日目
8,669円 ( 9,536円 )	6日目
5,845円 ( 6,430円 )	在庫品1日目当日出荷可能
8,838円 ( 9,722円 )	在庫品1日目当日出荷可能
6,381円 ( 7,019円 )	6日目
9,376円 ( 10,314円 )	6日目
6,410円 ( 7,051円 )	4日目
9,700円 ( 10,670円 )	6日目
6,214円 ( 6,835円 )	在庫品1日目当日出荷可能
9,963円 ( 10,959円 )	6日目
7,696円 ( 8,466円 )	在庫品1日目当日出荷可能
11,153円 ( 12,268円 )	6日目
7,696円 ( 8,466円 )	4日目
10,571円 ( 11,628円 )	6日目
7,237円 ( 7,961円 )	在庫品1日目当日出荷可能
11,784円 ( 12,962円 )	6日目
7,614円 ( 8,375円 )	4日目
11,456円 ( 12,602円 )	6日目
8,526円 ( 9,379円 )	4日目
11,815円 ( 12,997円 )	6日目
7,975円 ( 8,773円 )	在庫品1日目当日出荷可能
12,846円 ( 14,131円 )	6日目
8,735円 ( 9,609円 )	4日目
12,729円 ( 14,002円 )	6日目
8,579円 ( 9,437円 )	4日目
14,133円 ( 15,546円 )	6日目
9,693円 ( 10,662円 )	在庫品1日目当日出荷可能
13,483円 ( 14,831円 )	6日目
8,658円 ( 9,524円 )	在庫品1日目当日出荷可能
13,880円 ( 15,268円 )	6日目
9,047円 ( 9,952円 )	4日目
14,511円 ( 15,962円 )	6日目
10,150円 ( 11,165円 )	在庫品1日目当日出荷可能
15,016円 ( 16,518円 )	6日目
9,815円 ( 10,797円 )	4日目
15,664円14,410円 ( 15,851円 )	6日目
10,718円 ( 11,790円 )	4日目
17,052円15,687円 ( 17,256円 )	6日目
11,195円 ( 12,315円 )	6日目
17,836円16,409円 ( 18,050円 )	6日目
11,732円 ( 12,905円 )	4日目
18,406円16,933円 ( 18,626円 )	6日目
14,238円 ( 15,662円 )	4日目
19,176円 ( 21,094円 )	19日目
14,579円 ( 16,037円 )	4日目
22,539円 ( 24,793円 )	18日目
15,906円 ( 17,497円 )	4日目
23,594円 ( 25,953円 )	18日目
33,407円30,734円 ( 33,807円 )	19日目
25,625円23,062円 ( 25,368円 )	4日目
39,539円 ( 43,493円 )	18日目
27,244円24,519円 ( 26,971円 )	4日目
41,619円 ( 45,781円 )	18日目
29,340円26,406円 ( 29,047円 )	6日目
44,468円 ( 48,915円 )	18日目

基本情報

基本情報

キー等を使わず軸とボスを締結させる摩擦式締結具。
【特長】
・インナリング、アウタリング、スペーサ、締付ボルトの4部品で構成です。
・締付ボルト本数もシリーズ最少ですので、組付け工数を削減できます。
・シリーズ中、内外径の比が小さいので、小径ボスに最適です。
・センタリング機能が有り、ボスに面倒なガイド部の加工は不要です。
・クリーンルームなどでの簡易防錆に最適な、無電解ニッケルメッキ仕様（KP）も品揃えしています。
【用途】
・タイミングプーリ、カムなど角度微調整が必要なところ。
・脱着が必要なところ。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

ミスミ
メカロックコンパクトタイプ
ミスミ製類似品メカロック<br />センタリング機能があり、ハブを小さくしたい場合に最適です。
ミスミ
ハイトルクタイミングプーリ S5Mタイプ
パワーロックと同材質のタイミングプーリです。内径φ5～φ85まで取り揃えております。<br />お客様の用途に合わせてご選定ください。
ミスミ
平歯車　圧力角20°　モジュール2.0　軸穴加工タイプ
内径φ8～φ55まで選定可能です。<br />軸穴は、丸穴、丸穴+タップ、キー溝穴、キー溝+タップの4種類から選べます。さらに緊急出荷サービス（ストーク）Aを使用することで3日目出荷を翌日出荷にすることも可能です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

パワーロック TFシリーズのレビュー

5平均満足度：5.01件のレビュー

星5
100%
星4
0%
星3
0%
星2
0%
星1
0%

メンテナンスの際に使用しています

満足度：5.02019/12/10

古い機械のメンテナンスの際に使用しています。古い機械のため、サーボモーターがなく現行のサーボモーター部品に置き換える必要...もっと読む

0人が参考にしています。

1件全て見る

よくあるご質問（FAQ）

QTFシリーズをスペーサ無しで使用できますか？

以下の理由により、スペーサ無しでの使用はできません。
　　①インナーリングが変形する。
　　②締付ボルトがボスに干渉する。
　　③ボスの取り付け位置が定まらない。
　　④組付け時にボスが移動する。

Qパワーロックと接触する部分の軸、ボスの表面粗さの許容限界値はいくらですか？

12Sを許容限度とし、これ以上粗い加工は不可です。粗い面に面圧が発生すると凸凹が押しつぶされて塑性変形し、伝達トルクが低下します。
