パワーロック KEシリーズ
- 数量スライド割引
- 一部当日出荷可能
- 通常単価(税別)
- 6,026円～27,131円
- 税込単価
- 6,629円～29,844円
キー等を使わず軸とボスを締結させるキーレスブッシング。【特長】・広範囲な公差軸...
詳細情報を確認する未確定：候補が86型番あります。

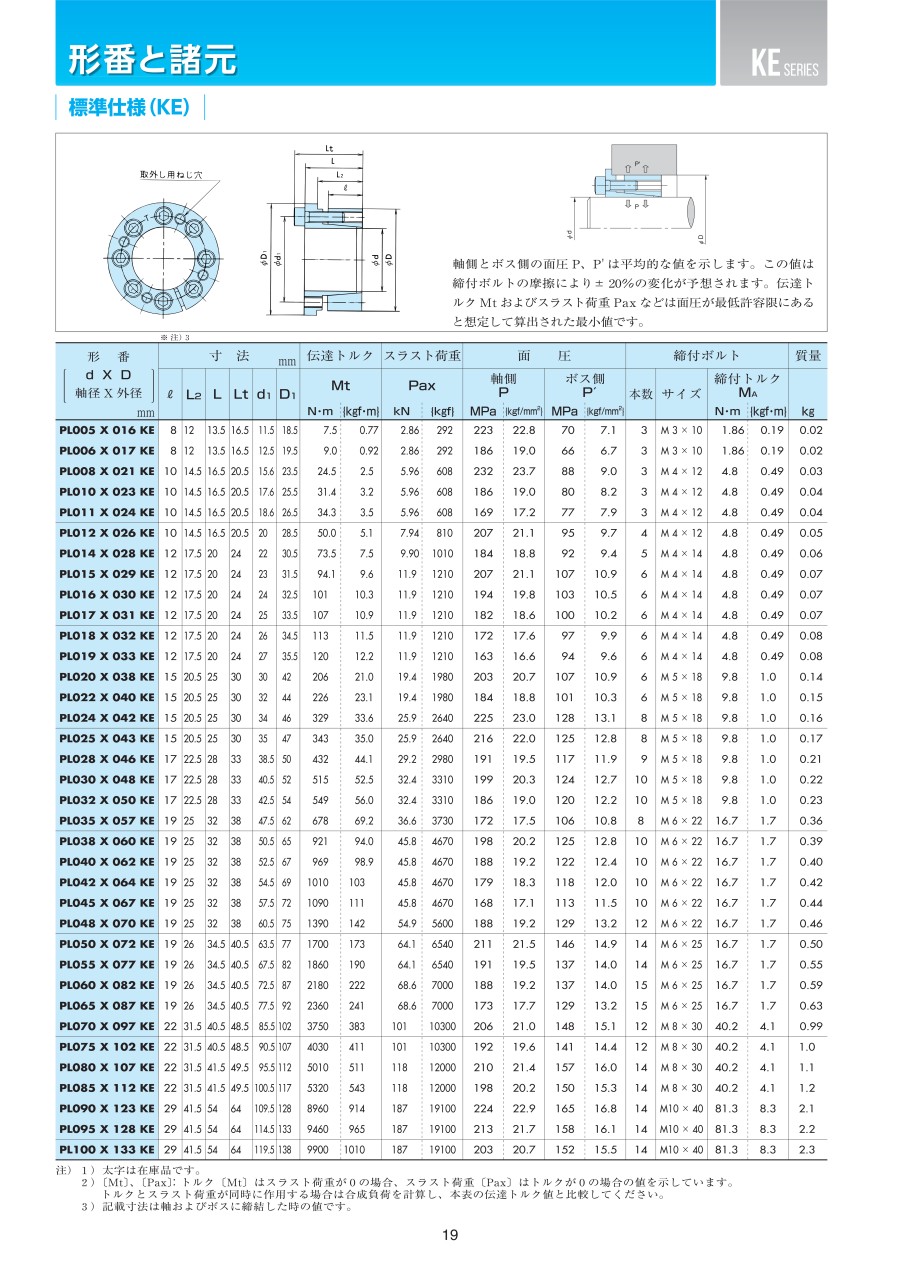

型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
6,026円 ( 6,629円 ) | 6日目 |
15,855円 ( 17,441円 ) | 6日目 |
7,764円 ( 8,540円 ) | 6日目 |
12,564円 ( 13,820円 ) | 6日目 |
6,026円 ( 6,629円 ) | 在庫品1日目当日出荷可能 |
6,360円 ( 6,996円 ) | 在庫品1日目当日出荷可能 |
9,142円 ( 10,056円 ) | 6日目 |
15,563円 ( 17,119円 ) | 6日目 |
6,270円 ( 6,897円 ) | 4日目 |
8,039円 ( 8,843円 ) | 6日目 |
16,869円 ( 18,556円 ) | 6日目 |
8,918円 ( 9,810円 ) | 6日目 |
17,616円 ( 19,378円 ) | 6日目 |
6,464円 ( 7,110円 ) | 在庫品1日目当日出荷可能 |
8,696円 ( 9,566円 ) | 在庫品1日目当日出荷可能 |
6,825円 ( 7,508円 ) | 在庫品1日目当日出荷可能 |
9,384円 ( 10,322円 ) | 在庫品1日目当日出荷可能 |
17,248円 ( 18,973円 ) | 在庫品1日目当日出荷可能 |
6,825円 ( 7,508円 ) | 4日目 |
18,544円 ( 20,398円 ) | 6日目 |
6,825円 ( 7,508円 ) | 在庫品1日目当日出荷可能 |
10,238円 ( 11,262円 ) | 6日目 |
17,706円 ( 19,477円 ) | 6日目 |
7,173円 ( 7,890円 ) | 在庫品1日目当日出荷可能 |
10,156円 ( 11,172円 ) | 6日目 |
18,656円 ( 20,522円 ) | 6日目 |
7,386円 ( 8,125円 ) | 在庫品1日目当日出荷可能 |
10,510円 ( 11,561円 ) | 4日目 |
16,144円 ( 17,758円 ) | 6日目 |
7,279円 ( 8,007円 ) | 4日目 |
18,656円 ( 20,522円 ) | 6日目 |
7,343円 ( 8,077円 ) | 在庫品1日目当日出荷可能 |
9,930円 ( 10,923円 ) | 6日目 |
17,255円 ( 18,981円 ) | 6日目 |
7,854円 ( 8,639円 ) | 4日目 |
20,774円 ( 22,851円 ) | 5日目 |
7,343円 ( 8,077円 ) | 在庫品1日目当日出荷可能 |
10,804円 ( 11,884円 ) | 6日目 |
7,884円 ( 8,672円 ) | 在庫品1日目当日出荷可能 |
9,930円 ( 10,923円 ) | 6日目 |
18,697円 ( 20,567円 ) | 6日目 |
7,884円 ( 8,672円 ) | 在庫品1日目当日出荷可能 |
19,172円 ( 21,089円 ) | 6日目 |
8,081円 ( 8,889円 ) | 4日目 |
9,708円 ( 10,679円 ) | 6日目 |
7,418円 ( 8,160円 ) | 在庫品1日目当日出荷可能 |
10,315円 ( 11,347円 ) | 6日目 |
19,019円 ( 20,921円 ) | 6日目 |
8,680円 ( 9,548円 ) | 4日目 |
10,703円 ( 11,773円 ) | 6日目 |
18,446円 ( 20,291円 ) | 6日目 |
8,471円 ( 9,318円 ) | 在庫品1日目当日出荷可能 |
11,643円 ( 12,807円 ) | 6日目 |
20,495円 ( 22,545円 ) | 6日目 |
8,525円 ( 9,378円 ) | 4日目 |
12,312円 ( 13,543円 ) | 6日目 |
20,968円 ( 23,065円 ) | 6日目 |
8,892円 ( 9,781円 ) | 3日目 |
12,824円 ( 14,106円 ) | 6日目 |
21,951円 ( 24,146円 ) | 6日目 |
詳細情報
基本情報
キー等を使わず軸とボスを締結させるキーレスブッシング。
【特長】
・広範囲な公差軸に対応可能（KP仕様以外）なので、サーボモータ等のプラス公差軸に標準品で対応可能。
・センタリング機能あり。
・小径軸からの品揃えで小形ステッピングモータ・サーボモータ出力軸締結に最適です。
・ステンレス仕様（SS）、無電解ニッケルメッキ仕様（KP）は組付け時のオイル・グリースの塗布が不要です。
・AEシリーズに比べて内外径比が小さく、コンパクトな設計が可能です。
・小径ボスに使用可能な低面圧仕様もラインアップ。
【用途】
・タイミングプーリ、カムなど角度微調整が必要なところに最適。
・脱着が必要なところ、モータ軸に直接取り付ける場合などに便利。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
カタログ
商品担当おすすめ
パワーロック KEシリーズのレビュー
軸とボスを締結させるために利用
4
4.02019/09/04
生産設備付帯のサーボモーターやタイミングベルトに使用のプーリーに対し軸とボスを締結させるために利用しています。キーレスブ...もっと読む
0人が参考にしています。
よくあるご質問（FAQ）
Qトルクレンチを使用せずに、パワーロックを組付けるとどうなりますか？
A
カタログ記載の伝達トルク、スラスト荷重は規定の締付けトルクによって、正しく組みつけられた場合の値です。
トルクレンチを使用せずに締め付けますと、規定の軸力が得られずパワーロックがスリップする原因になったり、過大な締め付けによりボルトの損傷やパワーロック本体が変形したりする危険がありますので、必ずトルクレンチを用い、規定の締付けトルクで組付けをしてください。
トルクレンチを使用せずに締め付けますと、規定の軸力が得られずパワーロックがスリップする原因になったり、過大な締め付けによりボルトの損傷やパワーロック本体が変形したりする危険がありますので、必ずトルクレンチを用い、規定の締付けトルクで組付けをしてください。
Qパワーロックと接触する部分の軸、ボスの表面粗さの許容限界値はいくらですか？
A
12Sを許容限度とし、これ以上粗い加工は不可です。粗い面に面圧が発生すると凸凹が押しつぶされて塑性変形し、伝達トルクが低下します。
