ファイバユニット 微小物体検出タイプ
- 通常単価(税別)
- 3,067円～8,197円
- 税込単価
- 3,374円～9,017円
スポットレンズや極細ファイバで微小ワーク検出に適したタイプ。
詳細情報を確認する- 種類
- ファイバーセンサ
- 検出方式
- 透過
- アンプ 種類
- 分離型（センサ単体）
- 検出対象
- 有色面 / 微小面積
- 形状
- 投光・受光部別体
- 検出光の種類
- 小スポット
- 光源
- 赤色LED
- 使用環境
- 標準
- 使用周囲温度範囲 (℃)
- -40～+70
- 使用周囲湿度範囲 (%)
- 35～85
- 検出光放射方向
- 前面
- ケース材質
- SUS
- ヘッド材質
- SUS
ご注意
- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
未確定：候補が3型番あります。
商品情報

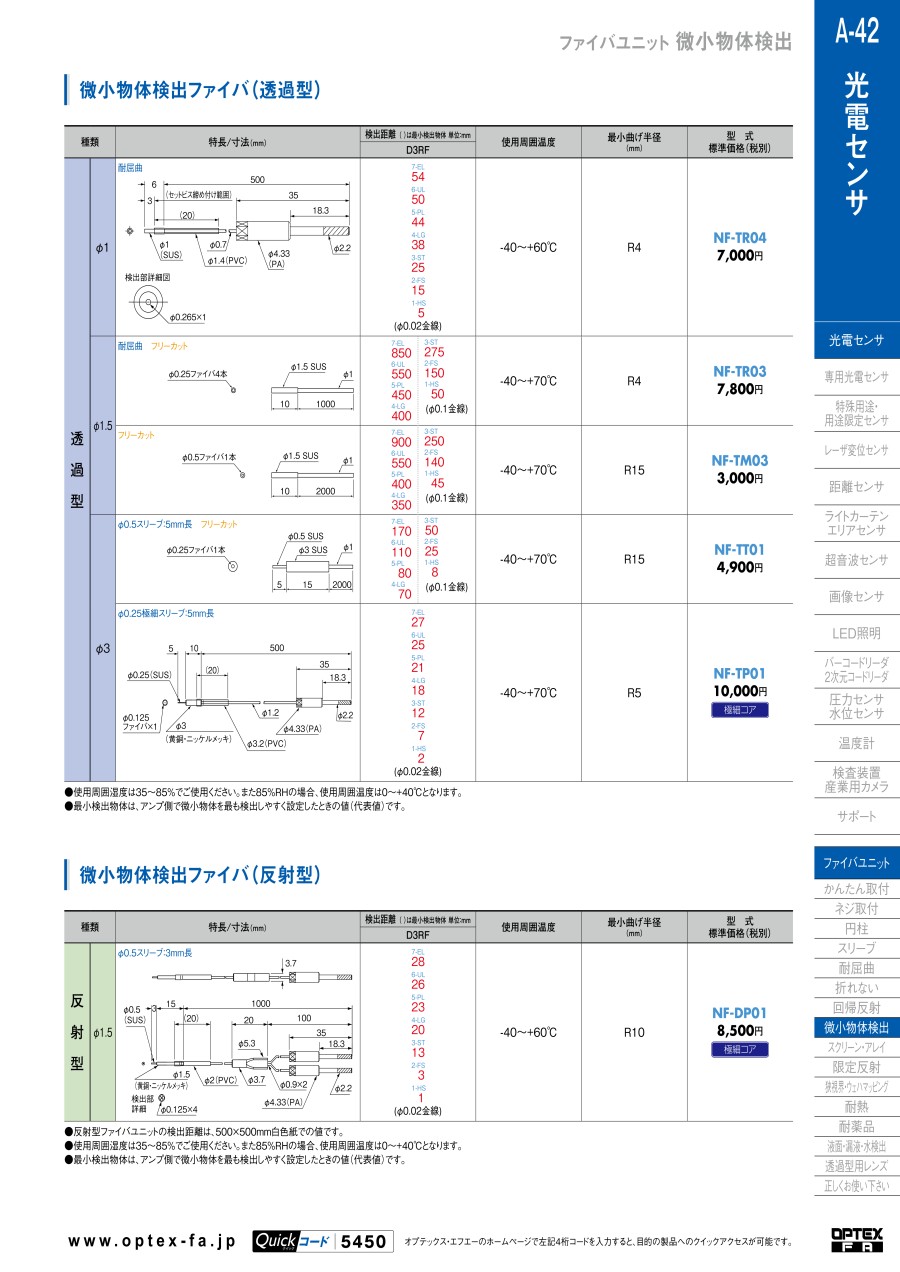

外形図
NF-TR03
NF-TM03
NF-TT01
製品仕様
| 型番 | 最小曲げ半径（mm） | 使用周囲温度 | 検出距離（mm） | ファイバタイプ | ファイバユニット特徴 | 種類 | ヘッド形状 |
|---|---|---|---|---|---|---|---|
| NF-TM03 | R15 | -40～+70℃ | 45～900 | 標準 | フリーカット | 透過型 | 円筒 φ1.5 |
| NF-TR03 | R4 | -40～+70℃ | 50～850 | 耐屈曲 | フリーカット | 透過型 | 円筒 φ1.5 |
| NF-TT01 | R15 | -40～+70℃ | 8～170 | 標準 | フリーカット | 透過型 | 円筒 φ3 |
詳細情報
基本情報
スポットレンズや極細ファイバで微小ワーク検出に適したタイプ。
ご注意
- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
ファイバユニット 微小物体検出タイプのレビュー
この商品のレビューはありません
