ファイバユニット 回帰反射タイプ
- 通常単価(税別)
- 13,563円
- 税込単価
- 14,919円
透明体検出に最適。ウェハマッピング用の超薄型もラインナップ。【特長】・偏光フィ...
詳細情報を確認する- 種類
- ファイバーセンサ
- 検出方式
- 回帰反射（ミラー）
- 検出距離【区分】
- ～2000
- アンプ 種類
- 分離型（センサ単体）
- 検出対象
- 有色面 / 透明体
- 検出の種類（反射形のみ）
- 回帰反射
- 形状
- 投光・受光一体反射板使用
- 検出光の種類
- 小スポット
- 光源
- 赤色LED
- 使用環境
- 標準
- 使用周囲温度範囲 (℃)
- -25～+55
- 使用周囲湿度範囲 (%)
- 35～85
- ヘッド形状
- 角
- 検出光放射方向
- 前面
- ケース材質
- ポリカーボネート(PC)
- ファイバタイプ
- 折れない
- ファイバ被服材質
- PVC
- 曲げ半径R (mm)
- 1
- 仕様
- 偏向フィルタ内蔵
- ファイバユニット特徴
- フリーカット
- 検出距離詳細 (mm)
- 10～1390
- ヘッド最大サイズ (mm)
- W9.5×H5.2×L15
閲覧中の商品と併せてご検討ください
NF-RR01の仕様・寸法情報
商品情報

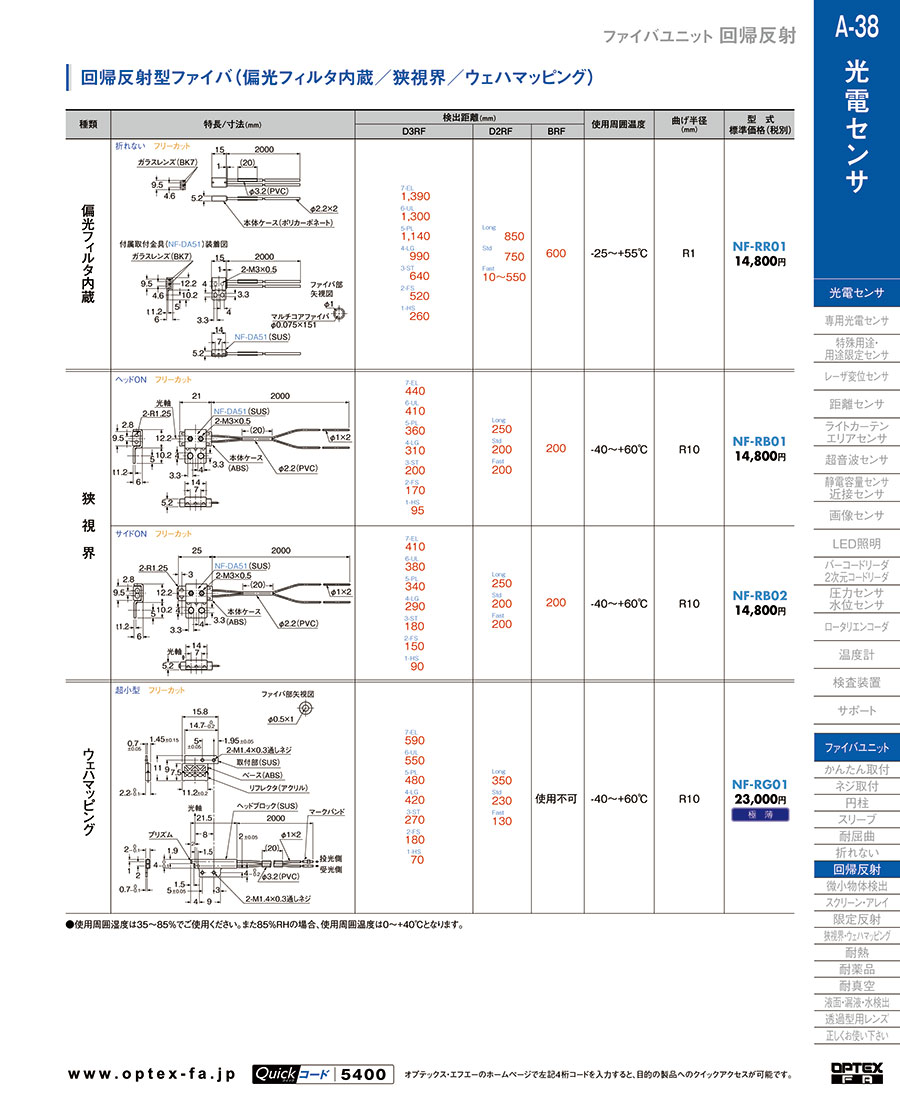

外形図
NF-RR01
製品仕様
| 型番 | 曲げ半径（mm） | 使用周囲温度 | 検出距離（mm） | 種類 | ファイバユニット特徴 |
|---|---|---|---|---|---|
| NF-RR01 | R1 | -25～+55℃ | 10～1,390 | 偏光フィルタ内蔵 | フリーカット |
詳細情報
基本情報
透明体検出に最適。ウェハマッピング用の超薄型もラインナップ。
【特長】
・偏光フィルタ内蔵タイプと狭視界タイプをラインナップ。
・ガラスやフィルム等の表面からの反射光の影響を受けにくい偏光フィルタ内蔵のNF-RR01と狭視界設計のNF-RB01（ヘッドON）とNF-RB02（サイドON）。
・用途にあわせてお選びいただけます。
・厚さはわずか2mmの極薄設計。
・配線工数の多い透過型でしかできなかったウェハマッピングを、回帰反射型で可能にしました。
・もちろん省スペースのサイドビュー型ですので、ファイバケーブルの取り回しも楽に行えます
