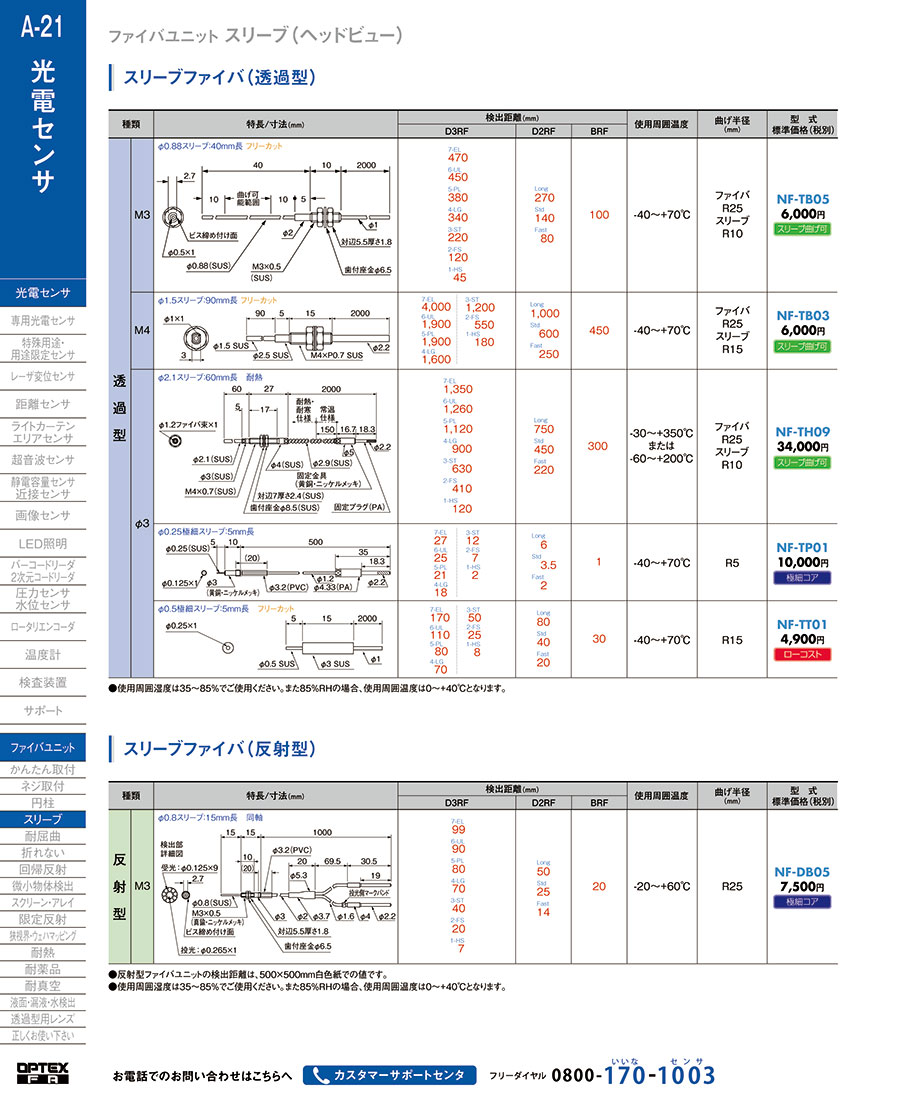

ファイバユニット スリーブ(ヘッドビュー/サイドビュー)タイプ
- 種類
- ファイバーセンサ
- アンプ 種類
- 分離型（センサ単体）
- 検出対象
- 有色面
- 検出光の種類
- 標準
- 光源
- 赤色LED
- 使用環境
- 標準
- 使用周囲温度範囲 (℃)
- -40～+70
- 使用周囲湿度範囲 (%)
- 35～85
- ファイバタイプ
- 標準
- ファイバ被服材質
- SUS
- ファイバユニット特徴
- フリーカット
ご注意
- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
未確定：候補が5型番あります。
商品情報
外形図
NF-DB02
検出部詳細図
NF-DK43
検出部詳細図
NF-TV01
検出部詳細図
NF-DV02
検出部詳細図
NF-DK33
検出部詳細図
製品仕様
| 型番 | 曲げ半径（mm） | 使用周囲温度 | 検出距離（mm） | 種類 | 仕様 | ヘッド形状 |
|---|---|---|---|---|---|---|
| NF-DB02 | ファイバ R25 スリーブ R20 | -40～+70℃ | 80～1,100 | 反射型 | φ2.5スリーブ:90mm長 | ねじ M6 |
| NF-DK33 | R25 | -40～+70℃ | 30～680 | 反射型 | φ2.7スリーブ:65mm長 | 円筒 φ5 |
| NF-DK43 | R15 | -40～+70℃ | 12～400 | 反射型 | φ1.5スリーブ:20mm長 | 円筒 φ4 |
| NF-DV02 | R15 | -40～+70℃ | 7～230 | 反射型 | φ2.8スリーブ:10mm長 | 円筒 φ3 |
| NF-TV01 | R25 | -40～+70℃ | 100～2,000 | 透過型 | φ2スリーブ:20mm長 | 円筒 φ3 |
詳細情報
基本情報
先端が細いので取付の自由度が高く、位置合せも簡単です。
【特長】
・スリーブ（ヘッドビュー）…先端が細いので取付自由度が高く、位置合わせも簡単。
・スリーブの長いタイプはスリーブに曲げを加えることが可能。
・ネジ取付タイプと円柱タイプをラインナップ。
・スリーブ（サイドビュー）…光を90度曲げることで、狭い場所での検出に最適。
・折れないタイプ、耐熱タイプなどバリエーション豊富。
・先端が細いスリーブタイプのサイドビューは、取付スペースの問題を解消。
・コネクタのピン検出等、入り組んだ個所での検出に最適です
