オプテックス・エフエー

ファイバユニット スクリーン・アレイ NFシリーズ

ファイバユニット スクリーン・アレイ NFシリーズ
通常単価(税別)
9,900円～36,487円
税込単価
10,890円～40,136円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ファイバユニット 折れないタイプ

オプテックス・エフエー

ファイバユニット 折れないタイプ
0
通常価格(税別)： 5,966円 (税込価格：6,563円)

通常出荷日：3 日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ファイバアンプ 超高速デジタルタイプ D3RF・D3IFシリーズ

オプテックス・エフエー

ファイバアンプ 超高速デジタルタイプ D3RF・D3IFシリーズ
4
通常価格(税別)： 9,887円 (税込価格：10,876円)

通常出荷日：在庫品1日目

帯状の光で検出するファイバユニット。ワークの通過位置が一定しない場合や、複雑な...

詳細情報を確認する

ご注意

  • 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
  • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
未確定：候補が8型番あります。
数量：

商品情報

外形図

透過型

ファイバユニット スクリーン・アレイ NFシリーズ Alt:外形図01

NF-TZ10

ファイバユニット スクリーン・アレイ NFシリーズ Alt:外形図02

NF-TZ07

ファイバユニット スクリーン・アレイ NFシリーズ Alt:外形図03

NF-TS40

ファイバユニット スクリーン・アレイ NFシリーズ Alt:外形図04

NF-TZ05

ファイバユニット スクリーン・アレイ NFシリーズ Alt:外形図05

NF-TS28

反射型

ファイバユニット スクリーン・アレイ NFシリーズ Alt:外形図06

NF-TDZ01

ファイバユニット スクリーン・アレイ NFシリーズ Alt:外形図07

NF-DZ02

ファイバユニット スクリーン・アレイ NFシリーズ Alt:外形図08

NF-DZ03

製品仕様

  • 使用周囲質度は35～85%でご使用ください。また85%RHの場合、使用周囲温度は0～+40℃となります。

規格表

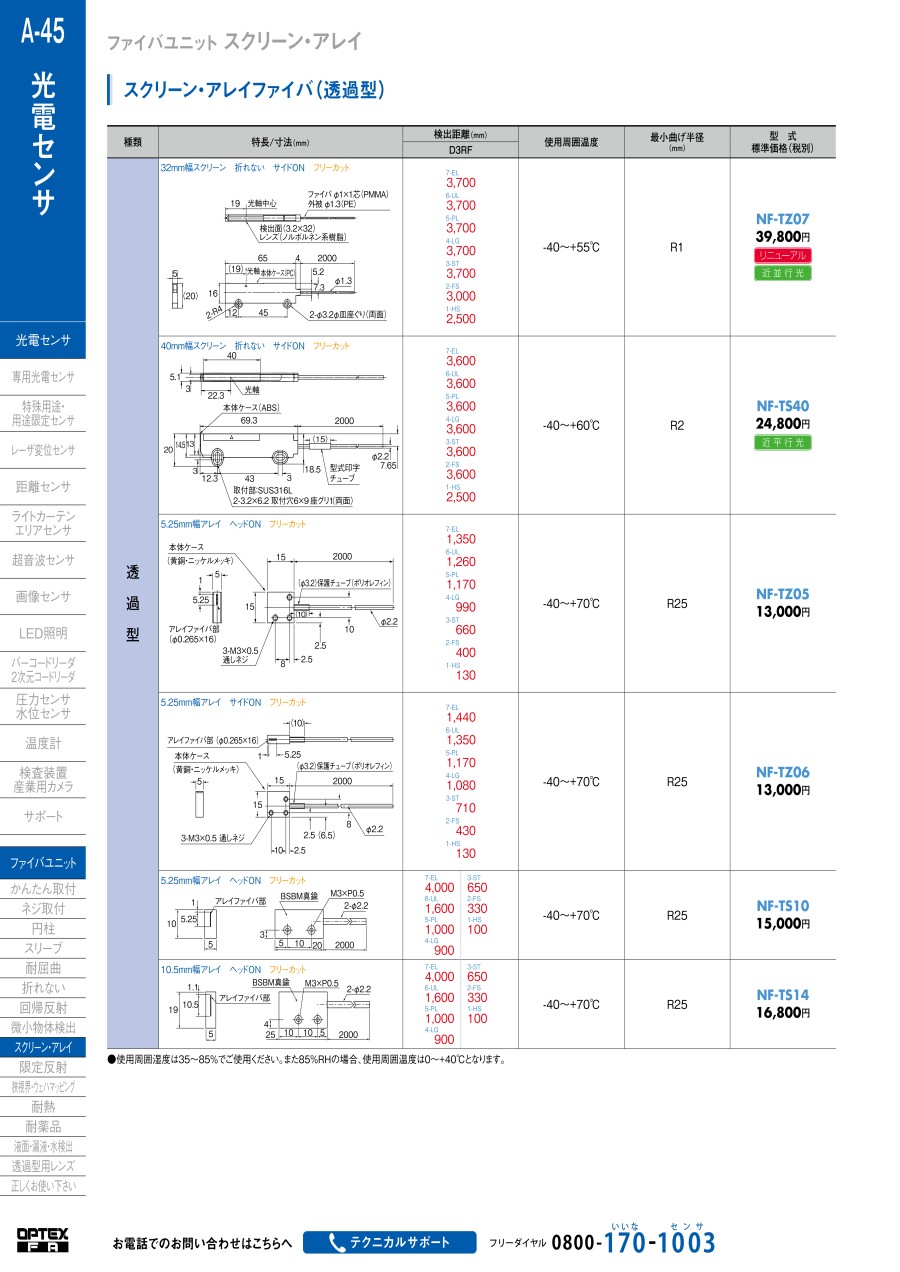

透過型

ファイバユニット スクリーン・アレイ NFシリーズ 規格表01
ファイバユニット スクリーン・アレイ NFシリーズ 規格表02
ファイバユニット スクリーン・アレイ NFシリーズ 規格表03
ファイバユニット スクリーン・アレイ NFシリーズ 規格表04
ファイバユニット スクリーン・アレイ NFシリーズ 規格表05

反射型

ファイバユニット スクリーン・アレイ NFシリーズ 規格表06

反射型ファイバユニットの検出距離は、500×500mm白色紙での値です。

ファイバユニット スクリーン・アレイ NFシリーズ 規格表07

反射型ファイバユニットの検出距離は、500×500mm白色紙での値です。

ファイバユニット スクリーン・アレイ NFシリーズ 規格表08

反射型ファイバユニットの検出距離は、500×500mm白色紙での値です。

型番リスト

表示件数
  • 1
    • 型番
    NF-DZ01
    NF-DZ02
    NF-DZ03
    NF-TS28
    NF-TS40
    NF-TZ05
    NF-TZ07
    NF-TZ10

    種類

    検出方式

    検出距離【区分】

    検出対象

    検出の種類（反射形のみ）

    形状

    検出光の種類

    使用周囲温度範囲

    (℃)

    検出光放射方向

    ケース材質

    ファイバ芯材質

    ファイバタイプ

    ファイバ被服材質

    曲げ半径R

    (mm)

    仕様

    ファイバユニット特徴

    適応品

    付属品

    ヘッド材質

    検出距離詳細

    (mm)

    ヘッド最大サイズ

    (mm)

    		RoHS?最小発注数量
    ファイバーセンサ
    回帰反射（ミラー）
    ～1000
    有色面
    回帰反射
    投光・受光一体反射板使用
    近平行光
    -40～+60
    前面
    ポリカーボネート(PC)
    -
    標準
    PVC
    25
    スクリーン
    ヘッドON/ フリーカット
    D3RF/D2RFシリーズ
    -
    -
    59～620
    W15×H7×L28
    10
    1個
    ファイバーセンサ
    回帰反射（ミラー）
    ～1000
    有色面
    回帰反射
    投光・受光一体反射板使用
    幅広
    -40～+70
    前面
    黄銅ニッケルめっき
    -
    標準
    PE
    25
    アレイファイバ
    ヘッドON/ フリーカット
    D3RF/D2RF/BRFシリーズ
    -
    -
    51～600
    W20×H5×L20
    10
    1個
    ファイバーセンサ
    回帰反射（ミラー）
    ～1000
    有色面
    回帰反射
    投光・受光一体反射板使用
    幅広
    -40～+70
    側面
    黄銅ニッケルめっき
    -
    標準
    PE
    25
    アレイファイバ
    サイドON/ フリーカット
    D3RF/D2RF/BRFシリーズ
    -
    -
    45～530
    W20×H5×L20
    10
    1個
    エリアセンサ
    透過
    ～4000
    有色面
    -
    投光・受光部別体
    幅広
    -40～+70
    前面
    -
    -
    標準
    PE
    25
    アレイ(13mm幅)
    ヘッドON/ フリーカット
    D3RF/D2RF/BRFシリーズ
    -
    BSBM
    100～4000
    W19×H5×L25
    10
    1個
    エリアセンサ
    透過
    ～4000
    有色面
    -
    投光・受光部別体
    近平行光
    -40～+60
    側面
    ABS
    -
    折れない
    PE
    2
    スクリーン(40mm幅)
    サイドON/ フリーカット
    D3RF/D2RF/BRFシリーズ
    -
    -
    2500～3600
    W20×H5.1×L69.3
    10
    1個
    エリアセンサ
    透過
    ～2000
    有色面
    -
    投光・受光部別体
    幅広
    -40～+70
    前面
    黄銅ニッケルめっき
    -
    標準
    PE
    25
    アレイファイバ(5.25mm幅)
    ヘッドON/ フリーカット
    D3RF/D2RF/BRFシリーズ
    -
    -
    130～1350
    W15×H5×L15
    10
    1個
    エリアセンサ
    透過
    ～4000
    微小面積 / 有色面
    -
    投光・受光部別体
    近平行光
    -40～+55
    側面
    ポリカーボネート(PC)
    PMMA
    折れない
    PE
    1
    スクリーンファイバ(32mm幅)
    サイドON/ フリーカット
    D3RF/D2RF/BRFシリーズ
    スリット(近距離光量飽和、微小物体検出用)
    -
    2500～3700
    W16×H5×L65
    10
    1個
    エリアセンサ
    透過
    ～4000
    微小面積 / 有色面
    -
    投光・受光部別体
    近平行光
    -40～+70
    側面
    ポリカーボネート(PC)
    PMMA
    耐屈曲
    PE
    2
    スクリーンファイバ(11mm幅)
    サイドON/ フリーカット
    D3RF/D2RF/BRFシリーズ
    スリット(近距離光量飽和、微小物体検出用)
    -
    1500～3700
    W9.5×H4.2×L27
    10
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    16,313円
    ( 17,944円 )
    3日目
    11,298円
    ( 12,428円 )
    2日目
    11,000円
    ( 12,100円 )
    3日目
    19,437円
    ( 21,381円 )
    3日目
    22,737円
    ( 25,011円 )
    在庫品1日目当日出荷可能
    11,913円
    ( 13,104円 )
    3日目
    36,487円
    ( 40,136円 )
    2日目
    9,900円
    ( 10,890円 )
    在庫品1日目当日出荷可能
  • 1

    • 詳細情報

    基本情報

    帯状の光で検出するファイバユニット。
    ワークの通過位置が一定しない場合や、複雑な形のワーク検出に適しています。

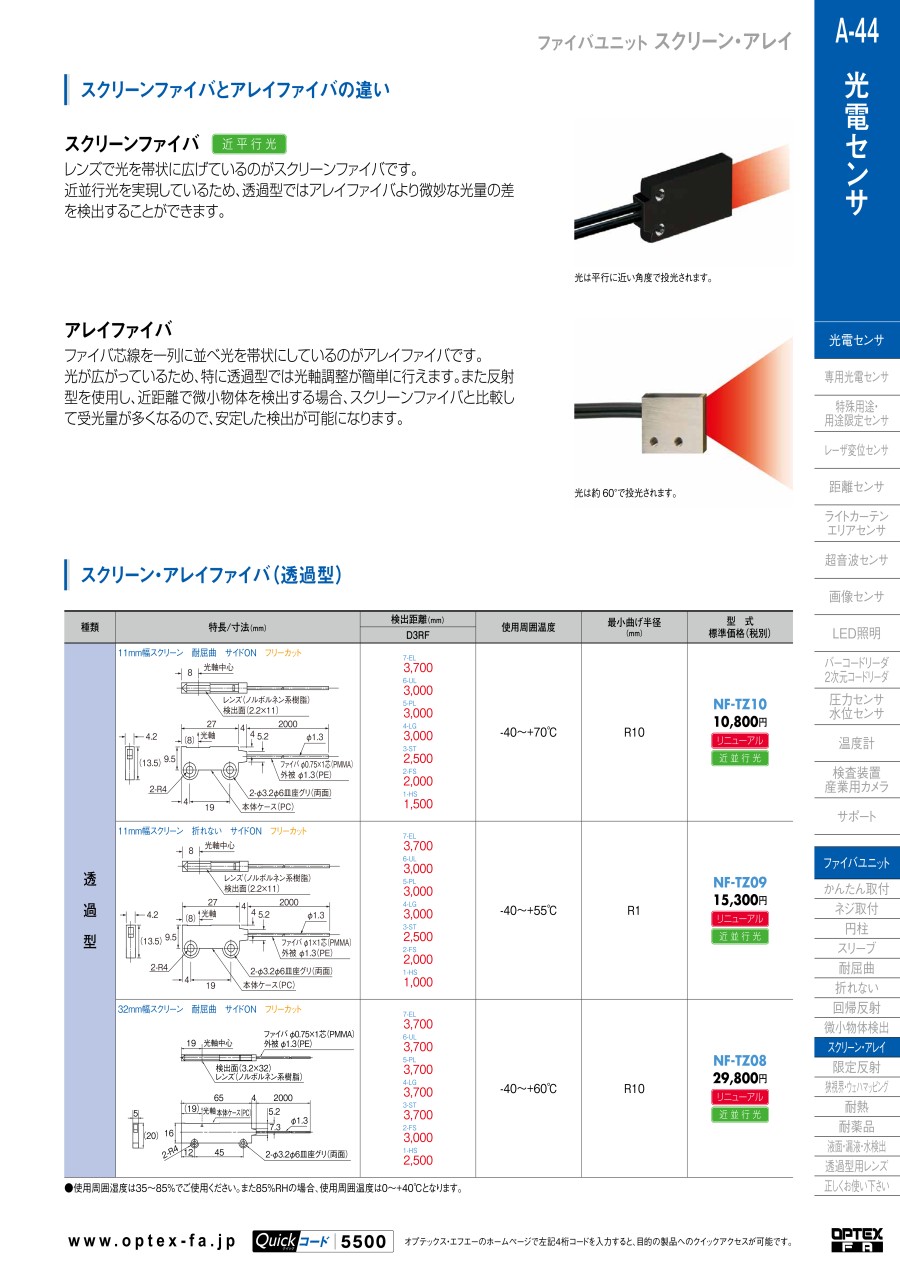

    【特長】
    ・スクリーンファイバ：レンズで光を帯状に広げているのガスクリーンファイバです。近並行光を実現しているため、透過型ではアレイファイバより微妙な光量の差を検出することができます
    ・アレイファイバ：ファイバ芯線を一列並ベ光を帯状にしているのがアレイファイバです。光が広がっているため、特に透過型では光軸調整が簡単に行えます。また反射型を使用し、近距離で微小物体を検出する場合、スクリーンファイバと比較して受光量が多くなるので、安定した検出が可能になります

    ご注意

    • 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
    • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
