ファイバユニット かんたん取付タイプ
- 種類
- ファイバーセンサ
- アンプ 種類
- 分離型（センサ単体）
- 検出対象
- 有色面
- 光源
- 赤色LED
- 使用環境
- 標準
- 使用周囲温度範囲 (℃)
- -40～+60
- 使用周囲湿度範囲 (%)
- 35～85
- ヘッド形状
- 角
- ケース材質
- ポリカーボネート(PC)
- ファイバユニット特徴
- フリーカット
ご注意
- 【販売終了情報】2025年8月31日に販売終了予定となります。仕入先在庫状況により販売終了が早まる場合がございますので、あらかじめご了承ください。
廃盤型式：NF-TE05，NF-TR05，NF-TR06
商品情報

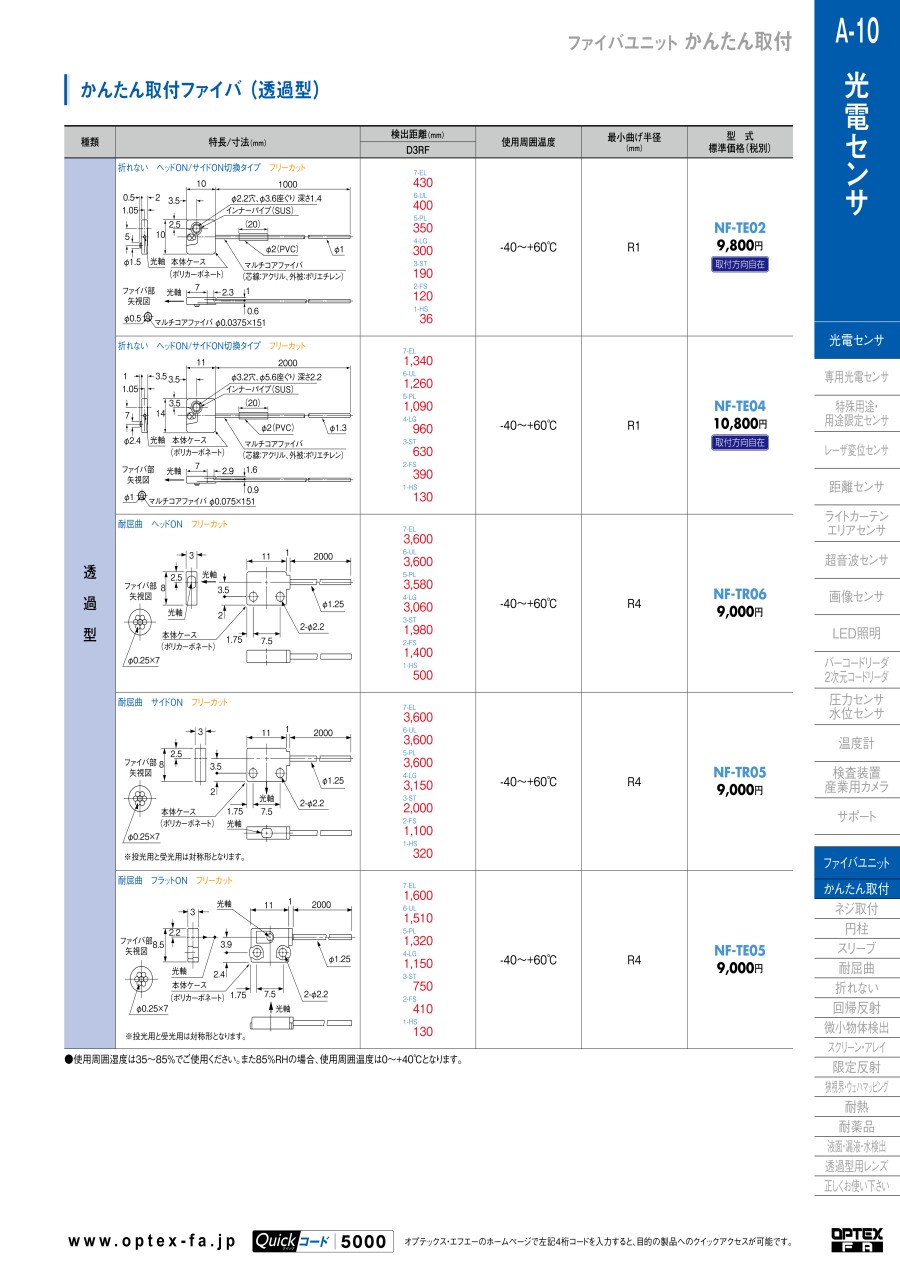

外形図
NF-TR06
NF-TR05
※投光用と受光用は対称形となります。
NF-TE05
※投光用と受光用は対称形となります。
NF-DE01
NF-DE02
製品仕様
| 型番 | 最小曲げ半径（mm） | 使用周囲温度 | 検出距離（mm） | 種類 | 仕様 | ファイバタイプ |
|---|---|---|---|---|---|---|
| NF-DE01 | R1 | -40～+60℃ | 10～140 | 反射型 | フラットON | 折れない |
| NF-DE02 | R1 | -40～+60℃ | 12～160 | ヘッドON/サイドON両用タイプ | 折れない | |
| NF-TE05 | R4 | -40～+60℃ | 130～1,600 | 透過型 | フラットON | 耐屈曲 |
| NF-TR05 | R4 | -40～+60℃ | 320～3,600 | サイドON | 耐屈曲 | |
| NF-TR06 | R4 | -40～+60℃ | 500～3,600 | ヘッドON | 耐屈曲 |
詳細情報
基本情報
簡単に設置可能な取付穴付きの角型タイプ。
【特長】
・取付方向自在のヘッドON／サイドON切換タイプも用意。
・ヘッドON、サイドON、フラットONをラインナップ。
・曲げ半径はR1mmまたはR4mm。
・ファイバの引出方向を変えられるヘッドON／サイドON切換タイプは、1機種で2つの取付に対応。
・取付方向で悩んだり、複数機種を在庫する必要がなくなりました。
・もちろんファイバ部は、折れないR1mmですので取り回しも楽々です。
・小型ながら長距離検出を実現したヘッドON、サイドON、フラットONの各タイプをラインナップ。
・取付のしやすいタイプをお選びいただけます。
・ファイバケーブル部分は取り回しの容易な折れないR1mmと、可動部への取付に最適な耐屈曲のR4mm。
ご注意
- 【販売終了情報】2025年8月31日に販売終了予定となります。仕入先在庫状況により販売終了が早まる場合がございますので、あらかじめご了承ください。
廃盤型式：NF-TE05，NF-TR05，NF-TR06
