昌和発條製作所

ねじりコイルばね【2～10個入り】

Name: ねじりコイルばね【2～10個入り】
Brand: 昌和発條製作所
SKU: 221004975167
Rating: 4.7 (4 reviews)

カタログ |

4.7

平均満足度4.7

この商品のレビューをみる（4件）

通常単価(税別): 1,357円～2,187円

税込単価: 1,493円～2,406円

設計・計算で、お困りの方々のご要望にお応えし、ねじりコイルバネを標準化いたしま...

詳細情報を確認する

材質
SUS304WP-B

未確定：候補が48型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

Aタイプ

Bタイプ

Cタイプ

製品仕様

STA
材質：SUS304WP-B
巻角度（θ）＝90°

STB
材質：SUS304WP-B
巻角度（θ）＝135°

STC
材質：SUS304WP-B
巻角度（θ）＝180°

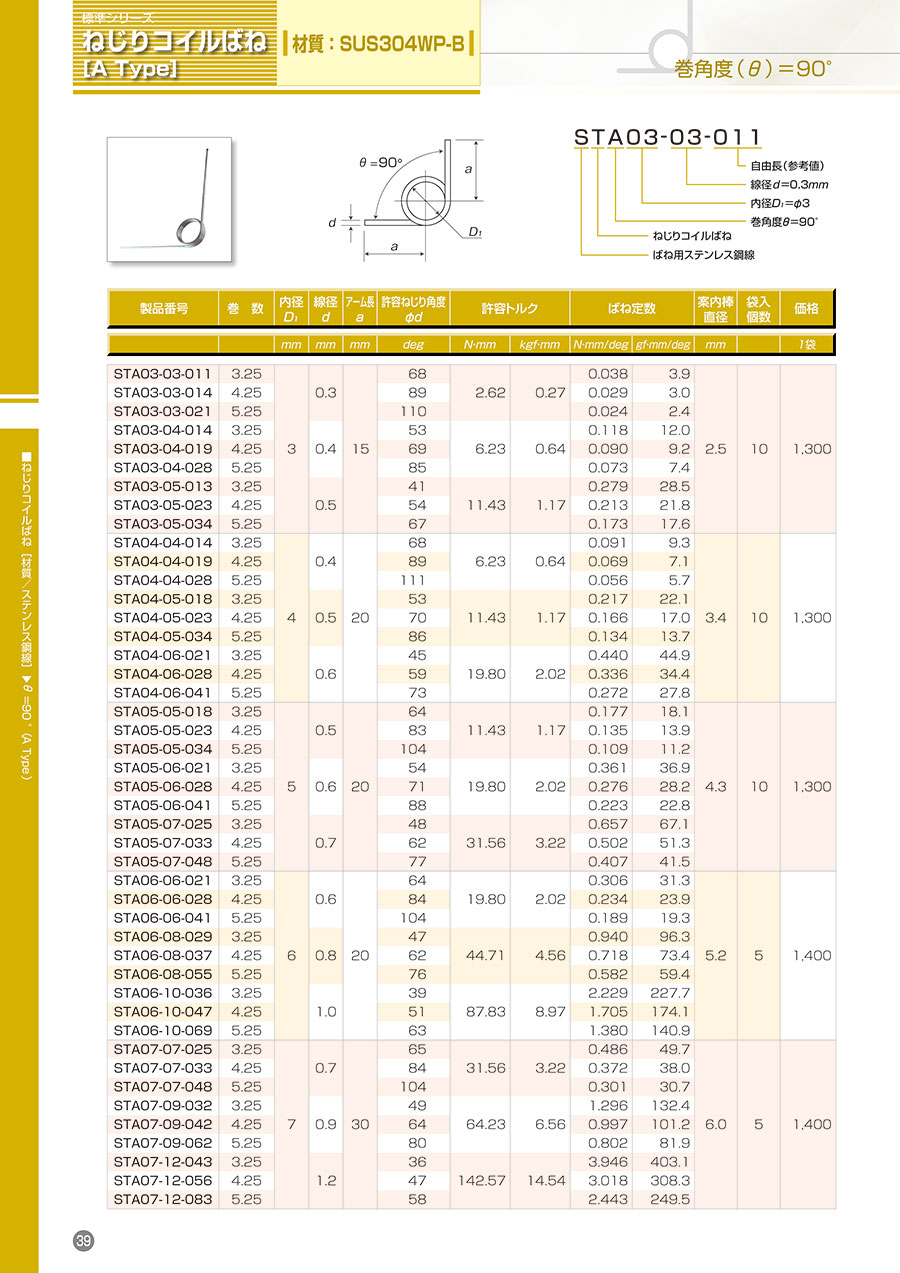

規格表

STA

STB

STC

選定サポート情報

Aタイプ

Bタイプ

Cタイプ

型番リスト

表示件数

型番

自由角度 θ

内径 ID

許容ねじり角度 Фd

(deg)

線径 d

(φ)

巻数

自由長

(mm)

最小発注数量

90°コイル右巻	3	110	0.3	[5] 5.25	21	1パック 10個入り
90°コイル右巻	4	70	0.5	[4] 4.25	23	1パック 10個入り
90°コイル右巻	4	45	0.6	[3] 3.25	21	1パック 10個入り
90°コイル右巻	6	39	1	[3] 3.25	36	1パック 5個入り
90°コイル右巻	7	65	0.7	[3] 3.25	25	1パック 5個入り
90°コイル右巻	7	49	0.9	[3] 3.25	32	1パック 5個入り
90°コイル右巻	7	36	1.2	[3] 3.25	43	1パック 5個入り
90°コイル右巻	7	58	1.2	[5] 5.25	83	1パック 5個入り
90°コイル右巻	9	62	0.9	[3] 3.25	42	1パック 5個入り
90°コイル右巻	9	27	1.4	[2] 2.25	50	1パック 5個入り
90°コイル右巻	10	56	1.4	[4] 4.25	65	1パック 2個入り
90°コイル右巻	12	93	1.2	[5] 5.25	83	1パック 2個入り
90°コイル右巻	12	42	1.6	[3] 3.25	57	1パック 2個入り
90°コイル右巻	12	73	1.8	-	124	1パック 2個入り
90°コイル右巻	14	94	1.4	[5] 5.25	96	1パック 2個入り
90°コイル右巻	14	84	1.8	-	124	1パック 2個入り
90°コイル右巻	14	27	2	[2] 2.25	72	1パック 2個入り
90°コイル右巻	14	52	2	[4] 4.25	94	1パック 2個入り
90°コイル右巻	14	65	2	[5] 5.25	138	1パック 2個入り
135°コイル右巻	3	86	0.3	[4] 4.125	14	1パック 10個入り
135°コイル右巻	5	101	0.5	[5] 5.125	35	1パック 10個入り
135°コイル右巻	5	52	0.6	[3] 3.125	22	1パック 10個入り
135°コイル右巻	6	101	0.6	[5] 5.125	42	1パック 5個入り
135°コイル右巻	6	37	1	[3] 3.125	37	1パック 5個入り
135°コイル右巻	7	62	0.7	[3] 3.125	26	1パック 5個入り
135°コイル右巻	7	62	0.9	[4] 4.125	43	1パック 5個入り
135°コイル右巻	7	34	1.2	[3] 3.125	45	1パック 5個入り
135°コイル右巻	7	57	1.2	[5] 5.125	84	1パック 5個入り
135°コイル右巻	8	36	0.9	[2] 2.125	33	1パック 5個入り
135°コイル右巻	8	53	0.9	[3] 3.125	43	1パック 5個入り
135°コイル右巻	9	97	0.9	[5] 5.125	63	1パック 5個入り
135°コイル右巻	9	57	1.2	[4] 4.125	58	1パック 5個入り
135°コイル右巻	10	116	1	-	70	1パック 2個入り
135°コイル右巻	10	81	1.6	-	112	1パック 2個入り
135°コイル右巻	14	92	1.4	[5] 5.125	98	1パック 2個入り
135°コイル右巻	14	69	1.8	[5] 5.125	126	1パック 2個入り
135°コイル右巻	14	26	2	[2] 2.125	74	1パック 2個入り
135°コイル右巻	14	51	2	[4] 4.125	96	1パック 2個入り
180°コイル右巻	3	63	0.3	[3] 3	10	1パック 10個入り
180°コイル右巻	6	37	1	[3] 3	33	1パック 5個入り
180°コイル右巻	10	37	1	[2] 2	33	1パック 2個入り
180°コイル右巻	12	65	1.6	[5] 5	106	1パック 2個入り
180°コイル右巻	14	36	1.4	[2] 2	46	1パック 2個入り
180°コイル右巻	14	54	1.4	[3] 3	62	1パック 2個入り
180°コイル右巻	14	90	1.4	[5] 5	92	1パック 2個入り
180°コイル右巻	14	54	1.8	[3] 3	79	1パック 2個入り
180°コイル右巻	14	81	1.8	-	119	1パック 2個入り
180°コイル右巻	14	62	2	[5] 5	132	1パック 2個入り

通常単価(税別) (税込単価)	通常出荷日

1,640円 ( 1,804円 )	9日目
1,485円 ( 1,634円 )	9日目
1,640円 ( 1,804円 )	8日目
1,709円 ( 1,880円 )	9日目
1,906円 ( 2,097円 )	9日目
1,598円 ( 1,758円 )	9日目
1,906円 ( 2,097円 )	9日目
2,039円 ( 2,243円 )	在庫品1日目当日出荷可能
2,039円 ( 2,243円 )	在庫品1日目当日出荷可能
1,709円 ( 1,880円 )	9日目
1,567円 ( 1,724円 )	9日目
2,165円 ( 2,382円 )	在庫品1日目当日出荷可能
1,567円 ( 1,724円 )	9日目
2,165円 ( 2,382円 )	在庫品1日目当日出荷可能
1,676円 ( 1,844円 )	9日目
1,567円 ( 1,724円 )	9日目
2,187円 ( 2,406円 )	在庫品1日目当日出荷可能
1,705円 ( 1,876円 )	9日目
1,709円 ( 1,880円 )	9日目
1,485円 ( 1,634円 )	9日目
1,485円 ( 1,634円 )	9日目
1,361円 ( 1,497円 )	9日目
1,747円 ( 1,922円 )	在庫品1日目当日出荷可能
1,747円 ( 1,922円 )	9日目
1,464円 ( 1,610円 )	9日目
1,464円 ( 1,610円 )	9日目
1,709円 ( 1,880円 )	9日目
1,598円 ( 1,758円 )	9日目
1,598円 ( 1,758円 )	9日目
1,598円 ( 1,758円 )	9日目
1,464円 ( 1,610円 )	9日目
1,747円 ( 1,922円 )	9日目
1,854円 ( 2,039円 )	3日目
1,562円 ( 1,718円 )	9日目
2,165円 ( 2,382円 )	9日目
1,562円 ( 1,718円 )	9日目
2,165円 ( 2,382円 )	9日目
1,567円 ( 1,724円 )	9日目
1,357円 ( 1,493円 )	8日目
2,039円 ( 2,243円 )	9日目
1,567円 ( 1,724円 )	9日目
1,705円 ( 1,876円 )	9日目
1,567円 ( 1,724円 )	9日目
1,824円 ( 2,006円 )	9日目
2,023円 ( 2,225円 )	9日目
1,829円 ( 2,012円 )	9日目
1,829円 ( 2,012円 )	9日目
2,165円 ( 2,382円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

設計・計算で、お困りの方々のご要望にお応えし、ねじりコイルバネを標準化いたしました。
【特長】
・一般に用いられる冷間成形用のステンレス鋼線、線径φ0.3mm～φ2.0mmを使用したねじりコイルばねです。
・JIS G 4313（ばね用ステンレス鋼線）B種 SUS304 WP-B。
※特性として耐食性、耐熱性（約250℃）。
・350℃～400℃ 低温焼鈍（※表面処理はしていません）。

カタログ

カタログ (見開き版)

商品担当おすすめ

サミニ
ねじりスプリング
昌和発條製作所社製と類似の他ブランド商品です。
アキュレイト
トーションばね
昌和発條製作所社製と類似の他ブランド商品です。
ミスミ
ねじりばね
昌和発條製作所社製と類似の他ブランド商品です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
