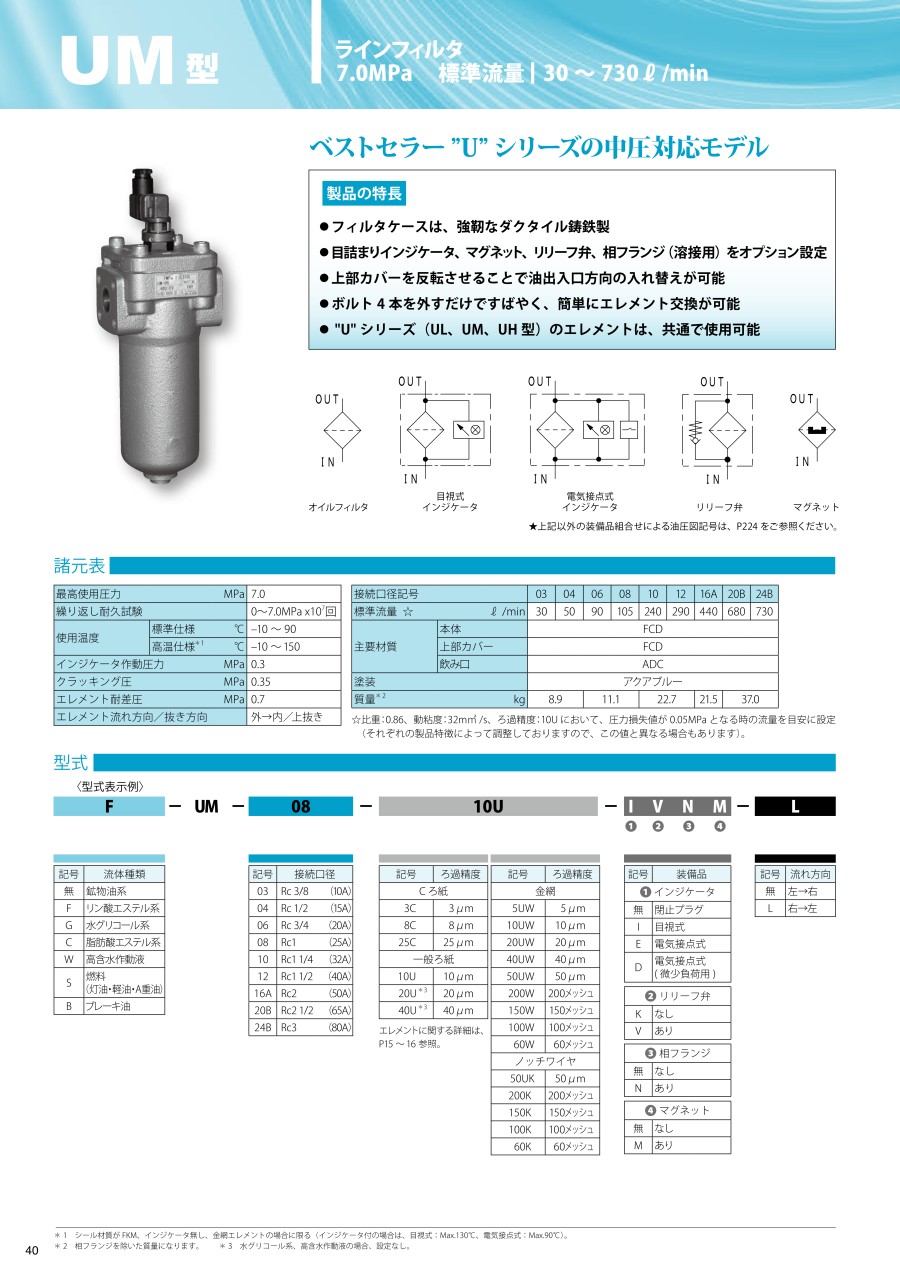

ラインフィルタ T型上向き UM
- 一部SALE 2026/01/31まで
- 通常単価(税別)
- 25,131円～112,752円特別価格
- 税込単価
- 27,644円～124,027円特別価格
【特長】・最もスタンダードなT型接続の中圧インラインフィルタです。
詳細情報を確認する- 種類
- ラインフィルタ
- 液体の種類
- 一般作動油
ご注意
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
未確定：候補が2,240型番あります。
商品情報
製品仕様
断面図
部品表
| 部番 | 名称 | 数量 | 部番 | 名称 | 数量 |
|---|---|---|---|---|---|
| 1 | 本体 | 1 | 12 | “O”リング | 1 |
| 2 | 上部カバー | 1 | 13 | “O”リング | 1 |
| 3 | バルブ | 1 | 14 | “O”リング | 1 |
| 4 | エレメント | 1 | 15 | “O”リング | 1 |
| 5 | リリーフ弁 | 1 | 16 | “O”リング | 2 |
| 6 | スプリング | 1 | 17 | 相フランジ | 2 |
| 7 | ばね押さえ | 1 | 18 | 六角穴付ボルト | 8 |
| 8 | ドレンプラグ | 1 | 19 | インジケータ | 1 |
| 9 | 六角穴付ボルト | 4 | 20 | “O”リング | 1 |
| 10 | “O”リング | 1 | 21 | “O”リング | 1 |
| 11 | “O”リング | 1 | 22 | “O”リング | 1 |
製品仕様
| 最高使用圧力 Mpa | 7.0 | ||||||
|---|---|---|---|---|---|---|---|
| 繰り返し耐久試験 | 0～7.0MPa×107回 | ||||||
| 使用温度 | 標準仕様 ℃ | -10～90 | |||||
| 高温仕様*1 ℃ | -10～150 | ||||||
| インジケータ作動圧力 Mpa | 0.3 | ||||||
| クラッキング圧 Mpa | 0.35 | ||||||
| エレメント耐差圧 Mpa | 0.7 | ||||||
| エレメント流れ方向／抜き方向 | 外→内/上抜き | ||||||
| 接続口径記号 | 03 | 04 | 06 | 08 | 10 | 12 | |
| 標準流量 ☆ L/min | 30 | 50 | 90 | 105 | 240 | 290 | |
| 主要材質 | 本体 | FCD | |||||
| 上部カバー | FCD | ||||||
| 飲み口 | ADC | ||||||
| 塗装 | アクアブルー | ||||||
| 質量*2 kg | 8.9 | 11.1 | 22.7 | ||||
☆比重：0.86、動粘度：32mm2/s、ろ過精度：10Uにおいて、圧力損失値が0.05MPaとなる時の流量を目安に設定。
選定サポート情報
注文例
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
43,010円39,569円 ( 43,526円 ) | 14日目 |
43,010円39,569円 ( 43,526円 ) | 14日目 |
44,626円41,055円 ( 45,161円 ) | 14日目 |
44,626円41,055円 ( 45,161円 ) | 14日目 |
50,449円45,404円 ( 49,944円 ) | 14日目 |
50,449円45,404円 ( 49,944円 ) | 14日目 |
52,052円46,846円 ( 51,531円 ) | 14日目 |
52,052円46,846円 ( 51,531円 ) | 14日目 |
43,010円39,569円 ( 43,526円 ) | 14日目 |
43,010円39,569円 ( 43,526円 ) | 14日目 |
44,626円41,055円 ( 45,161円 ) | 14日目 |
44,626円41,055円 ( 45,161円 ) | 14日目 |
50,449円45,404円 ( 49,944円 ) | 14日目 |
50,449円45,404円 ( 49,944円 ) | 14日目 |
52,052円46,846円 ( 51,531円 ) | 14日目 |
52,052円46,846円 ( 51,531円 ) | 14日目 |
43,010円39,569円 ( 43,526円 ) | 14日目 |
43,010円39,569円 ( 43,526円 ) | 14日目 |
44,626円41,055円 ( 45,161円 ) | 14日目 |
44,626円41,055円 ( 45,161円 ) | 14日目 |
50,449円45,404円 ( 49,944円 ) | 14日目 |
50,449円45,404円 ( 49,944円 ) | 14日目 |
52,052円46,846円 ( 51,531円 ) | 14日目 |
52,052円46,846円 ( 51,531円 ) | 14日目 |
43,010円39,569円 ( 43,526円 ) | 14日目 |
43,010円39,569円 ( 43,526円 ) | 14日目 |
44,626円41,055円 ( 45,161円 ) | 14日目 |
44,626円41,055円 ( 45,161円 ) | 14日目 |
50,449円45,404円 ( 49,944円 ) | 14日目 |
50,449円45,404円 ( 49,944円 ) | 14日目 |
52,052円46,846円 ( 51,531円 ) | 14日目 |
52,052円46,846円 ( 51,531円 ) | 14日目 |
37,536円34,533円 ( 37,986円 ) | 14日目 |
37,536円34,533円 ( 37,986円 ) | 14日目 |
39,137円36,006円 ( 39,607円 ) | 14日目 |
39,137円36,006円 ( 39,607円 ) | 14日目 |
44,961円41,364円 ( 45,500円 ) | 14日目 |
44,961円41,364円 ( 45,500円 ) | 14日目 |
46,577円41,919円 ( 46,111円 ) | 14日目 |
46,577円41,919円 ( 46,111円 ) | 14日目 |
37,536円34,533円 ( 37,986円 ) | 14日目 |
37,536円34,533円 ( 37,986円 ) | 14日目 |
39,137円36,006円 ( 39,607円 ) | 14日目 |
39,137円36,006円 ( 39,607円 ) | 14日目 |
44,961円41,364円 ( 45,500円 ) | 14日目 |
44,961円41,364円 ( 45,500円 ) | 14日目 |
46,577円41,919円 ( 46,111円 ) | 14日目 |
46,577円41,919円 ( 46,111円 ) | 14日目 |
29,557円27,192円 ( 29,911円 ) | 14日目 |
29,557円27,192円 ( 29,911円 ) | 14日目 |
31,172円28,678円 ( 31,546円 ) | 14日目 |
31,172円28,678円 ( 31,546円 ) | 14日目 |
36,996円34,036円 ( 37,440円 ) | 14日目 |
36,996円34,036円 ( 37,440円 ) | 14日目 |
38,599円35,511円 ( 39,062円 ) | 14日目 |
38,599円35,511円 ( 39,062円 ) | 14日目 |
29,557円27,192円 ( 29,911円 ) | 14日目 |
29,557円27,192円 ( 29,911円 ) | 14日目 |
31,172円28,678円 ( 31,546円 ) | 14日目 |
31,172円28,678円 ( 31,546円 ) | 14日目 |
