カートリッジフィルタ CF（一般作動油用）
- 通常単価(税別)
- 5,664円～20,559円
- 税込単価
- 6,230円～22,615円
【特長】・最高使用圧力は0.5MPa。・ろ過精度は、10U（10ミクロン）が標...
詳細情報を確認する- 液体の種類
- 一般作動油
- ろ過精度
- 10ミクロン
ご注意
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
未確定：候補が11型番あります。
商品情報
外形図
P:圧力計
製品仕様
部品表
| 部番 | 名称 | 数量 |
|---|---|---|
| 1 | 本体 | 1 |
| 2 | カートリッジ | 1 |
| 3 | リリーフ弁 | 1 |
| 4 | パッキン | 1 |
| 5 | 圧力計（CF型のみ） | 1～4 |
| 6 | プラグ（CF型のみ） | 1～4 |
製品仕様
| 最高使用圧力 Mpa | 0.5 | ||
|---|---|---|---|
| 使用温度 ℃ | -10～90 | ||
| 使用流体 | 鉱物油系 | ||
| 圧力計測定範囲 Mpa | 0～1.0 | ||
| クラッキング圧 Mpa | 0.1 | ||
| エレメント流れ方向/抜き方向 | 外→内/下抜き | ||
| 接続口径記号 | CF-06 | CF-08 | |
| 標準流量 ☆ L/min | 70 | 85 | |
| 主要材質 | 本体 | アルミ | |
| 塗装 | 本体 | 無塗装 | |
| カートリッジ | グレー | ||
| 質量 kg | 0.92 | ||
☆比重：0.86、動粘度：32mm2/s、ろ過精度：10Uにおいて、圧力損失値が0.05MPAとなる時の流量を目安に設定。
規格表
予備カートリッジ
P:圧力計
選定サポート情報
注文例
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
5,664円 ( 6,230円 ) | 在庫品1日目当日出荷可能 |
10,017円 ( 11,019円 ) | 12日目 |
13,119円 ( 14,431円 ) | 4日目 |
16,845円 ( 18,530円 ) | 4日目 |
20,559円 ( 22,615円 ) | 4日目 |
5,664円 ( 6,230円 ) | 8日目 |
10,017円 ( 11,019円 ) | 4日目 |
13,119円 ( 14,431円 ) | 4日目 |
16,845円 ( 18,530円 ) | 4日目 |
20,559円 ( 22,615円 ) | 4日目 |
5,997円 ( 6,597円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
【特長】
・最高使用圧力は0.5MPa。
・ろ過精度は、10U（10ミクロン）が標準です。
・カートリッジ方式ですので交換メンテナンスが容易です。
・流量の大小によって全量ろ過または、部分ろ過としてご使用できます。
・リリーフ弁内蔵（開弁圧0.1MPa）。
・CF型は圧力計（オプション）を設定しており、出入口／左右の4箇所へ自由に取付可能です。
ご注意
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

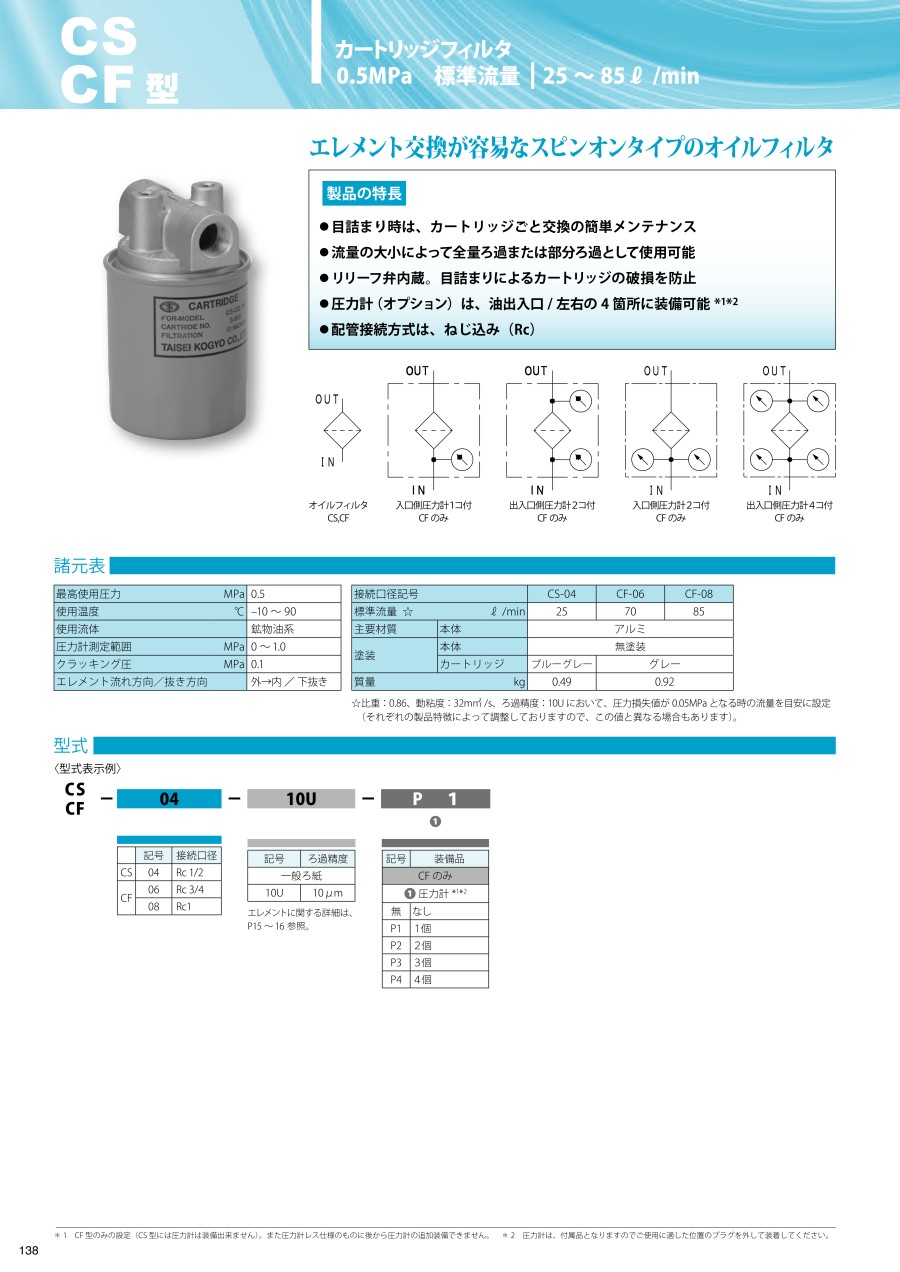

カタログ
