ケミフィット CPシリーズ サービスティー【5個入り】

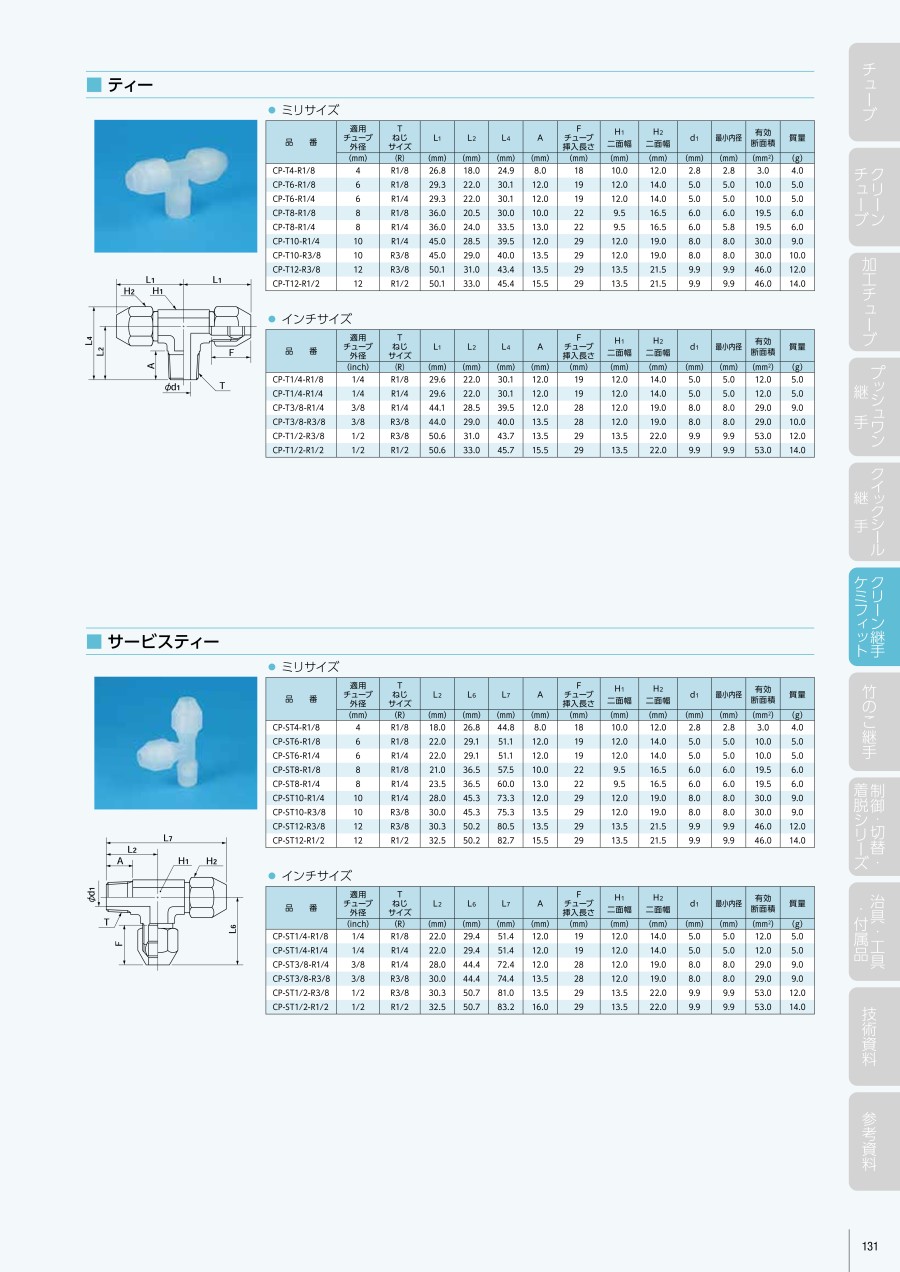

外形図

製品仕様

断面構造図

ミリ・インチ識別

スリーブ

ケミフィットCPシリーズのミリ・インチの区別はスリーブ外観形状で識別しています。

使用流体・使用温度範囲

使用流体	使用温度範囲
空気（クリーンエア）	ー20℃～+80℃
水（純水）	0℃～+80℃

圧力条件

・最高使用圧力：0.4MPa（at20℃）
・負圧性能：-99.975kPa

規格表

●ミリサイズ

●インチサイズ

商品特長詳細

適用チューブ

（※1）柔軟性のあるチューブを使用する場合は、インサート（別売）を取り付けてください。

使用温度と最高使用圧力の関係

使用温度（雰囲気温度）により最高使用圧力は異なります。常温以外でのご使用の際は必ず下グラフに示す最高使用圧力変化率を参照し、その数値内でご使用ください。

※許容範囲外でのご使用は、事故や早期破壊の原因となりますのでご注意ください。

注意・禁止事項

• チューブの使用条件と継手の使用条件が異なる場合、同項目を両方が満足する範囲内でご使用ください。
• 柔軟性のあるチューブを使用する場合は、インサート（別売）を取り付けてください。
• 樹脂ねじのため、金属ねじに比べて応力緩和現象が生じやすく、特に高温ではより顕著になります。定期的な増し締めを行ってください。
• 使用温度範囲内高温度域で使用する場合は、ナット部分を定期的に増し締めしてください。増し締めが出来なくなった場合には、チューブ先端を切断し、再度、新しいスリーブを装着してから取り付けてください。
• 水で使用する場合は、凍結しないようにご注意ください。
• 継手のチューブ挿入口での急な曲げ配管は避けてください。使用チューブ径の2倍の直線部分を設けてください。
