ケミフィット CPシリーズ コネクタ【5個入り】

外形図

製品仕様

ケミフィットCPシリーズのミリ・インチの区別はスリーブ外観形状で識別しています。

使用流体・使用温度範囲

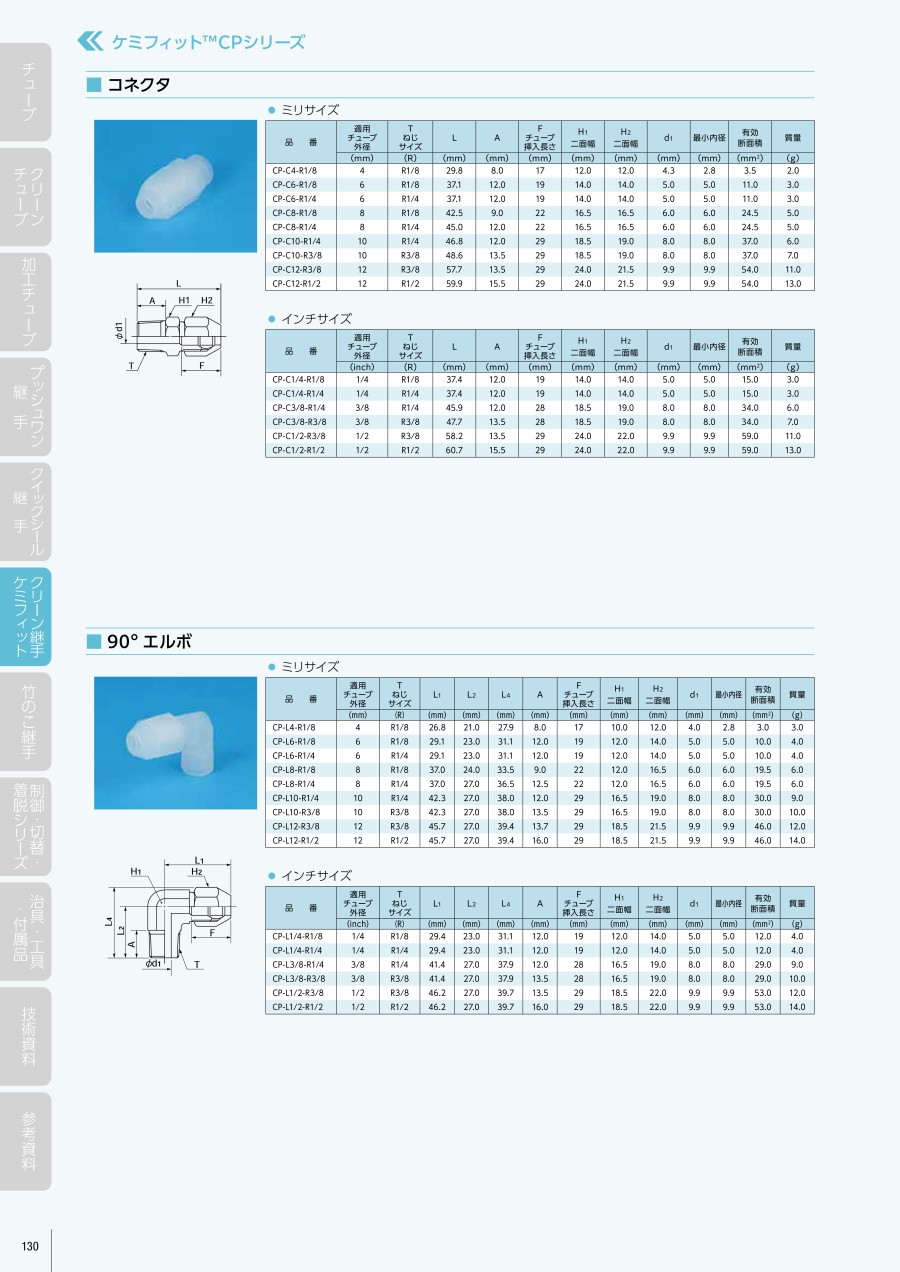

規格表

ミリサイズ

インチサイズ

選定サポート情報

性能・試験情報

圧力条件

• 最高使用圧力：0.4MPa （at20℃）
• 負圧性能： -99.975kPa

注意・禁止事項

• チューブの使用条件と継手の使用条件が異なる場合、同項目を両方が満足する範囲内でご使用ください。
• 柔軟性のあるチューブを使用する場合は、インサート（別売）を取り付けてください。
• 樹脂ねじのため、金属ねじに比べて応力緩和現象が生じやすく、特に高温ではより顕著になります。定期的な増し締めを行ってください。
• 使用温度範囲内高温度域で使用する場合は、ナット部分を定期的に増し締めしてください。増し締めが出来なくなった場合には、チューブ先端を切断し、再度、新しいスリーブを装着してから取り付けてください。
• 水で使用する場合は、凍結しないようにご注意ください。
• 継手のチューブ挿入口での急な曲げ配管は避けてください。使用チューブ径の2倍の直線部分を設けてください。
