ギヤヘッド
- 通常単価(税別)
- 3,678円～8,578円
- 税込単価
- 4,046円～9,436円
豊富なタイプを取り揃えました。【特長】・ギヤヘッドは豊富なタイプを取り揃えてお...
詳細情報を確認するご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- 【販売終了情報】2023年6月28日に販売終了予定となります。仕入先在庫状況により販売終了が早まる場合がございますので、あらかじめご了承ください。
- モータに記載されている銘板表記が4月生産分より変更となります。
詳細はこちらから御確認下さい。
商品情報
選定サポート情報

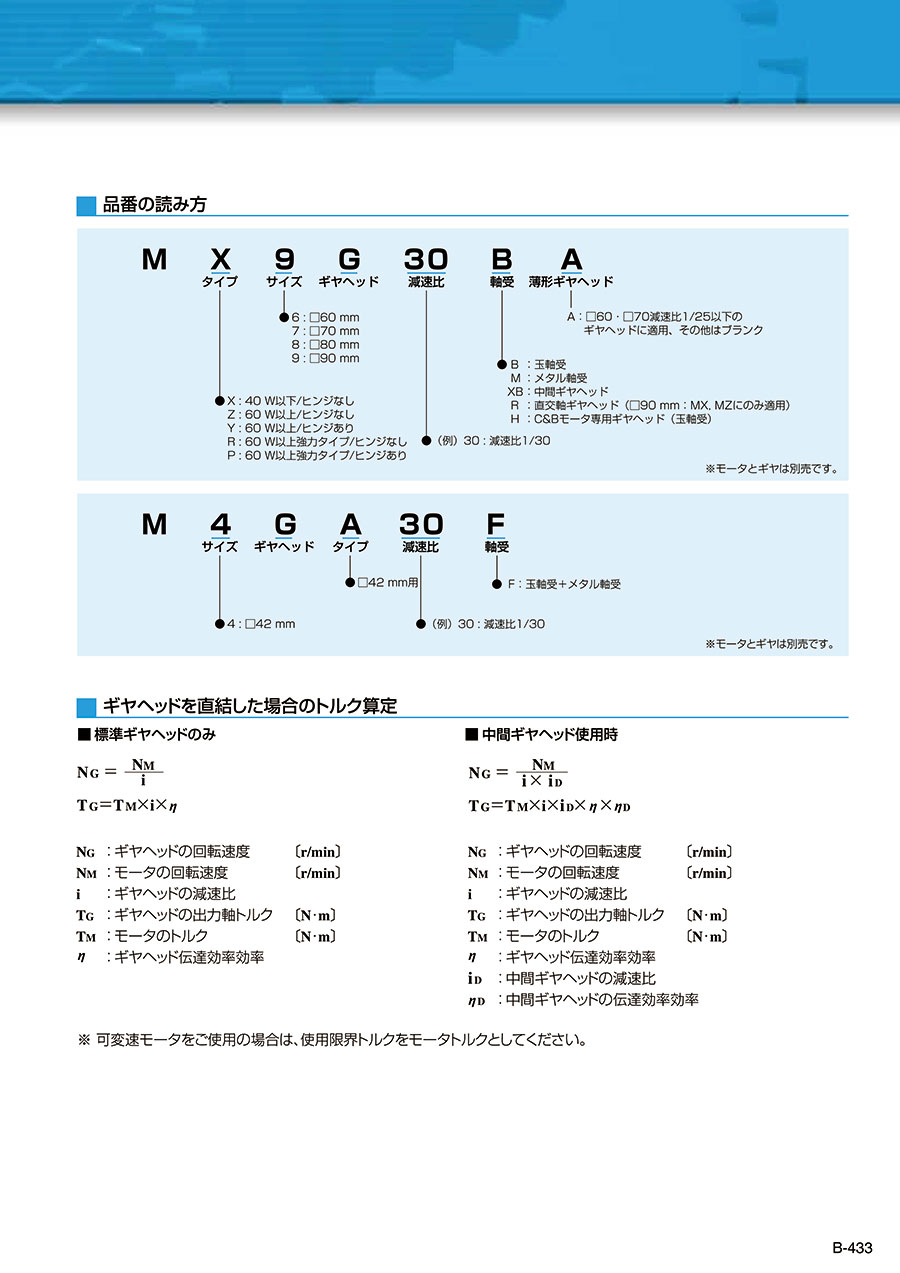

注文例
※モータとギヤは別売です。
※モータとギヤは別売です。
技術情報・設計アイデア
公称減速比と実減速比について
各ギヤヘッドの実減速比は公称減速比と異なります。下表ご参照願います。
使用時には実減速比に基づき回転速度を計算してください。
ギヤヘッド
| 公称減速比 | 実減速比 | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| M4GA□ | MX6G□ | MX7G□ | MX8G□ | MX9G□ | MZ9G□ MY9G□ | MR9G□ MP9G□ | 直交軸タイプ MX9G□R | 直交軸タイプ MZ9G□R | |
| 1/3 | 1/3 | 1/2.96 | 1/2.99 | 1/3.01 | 1/2.98 | 1/3.02 | - | 1/3.05 | 1/3.00 |
| 1/3.6 | 1/3.6 | 1/3.59 | 1/3.64 | 1/3.60 | 1/3.59 | 1/3.61 | - | 1/3.65 | 1/3.62 |
| 1/5 | 1/5 | 1/5.04 | 1/4.95 | 1/4.98 | 1/5.00 | 1/5.03 | - | 1/5.06 | 1/4.97 |
| 1/6 | 1/6 | 1/6.01 | 1/6.08 | 1/5.96 | 1/6.00 | 1/6.02 | - | 1/5.93 | 1/6.00 |
| 1/7.5 | 1/7.5 | 1/7.49 | 1/7.48 | 1/7.48 | 1/7.54 | 1/7.58 | - | 1/7.50 | 1/7.57 |
| 1/9 | 1/9 | 1/9.07 | 1/8.98 | 1/9.00 | 1/9.07 | 1/9.06 | - | 1/9.09 | 1/9.14 |
| 1/10 | - | 1/9.91 | 1/10.1 | 1/9.99 | 1/9.90 | 1/10.2 | - | - | - |
| 1/12.5 | 1/12.5 | 1/12.7 | 1/12.6 | 1/12.5 | 1/12.5 | 1/12.3 | - | 1/12.5 | 1/12.6 |
| 1/15 | 1/15 | 1/15.1 | 1/14.9 | 1/14.9 | 1/14.9 | 1/14.8 | - | 1/15.2 | 1/15.2 |
| 1/18 | 1/18 | 1/18.0 | 1/18.0 | 1/18.1 | 1/18.0 | 1/18.0 | - | 1/17.8 | 1/17.8 |
| 1/20 | - | 1/19.8 | 1/19.8 | 1/20.1 | 1/20.0 | 1/19.9 | - | - | - |
| 1/25 | 1/25 | 1/25.0 | 1/25.3 | 1/25.1 | 1/25.3 | 1/25.5 | - | 1/25.0 | 1/25.3 |
| 1/30 | 1/30 | 1/29.7 | 1/30.2 | 1/30.3 | 1/30.4 | 1/30.1 | - | 1/30.2 | 1/30.4 |
| 1/36 | 1/36 | 1/36.4 | 1/36.4 | 1/36.4 | 1/36.5 | 1/36.1 | - | 1/36.3 | 1/36.2 |
| 1/50 | 1/50 | 1/50.4 | 1/49.8 | 1/49.8 | 1/50.2 | 1/50.9 | 1/50.9 | 1/49.4 | 1/49.6 |
| 1/60 | 1/60 | 1/59.6 | 1/59.9 | 1/61.2 | 1/61.3 | 1/60.5 | 1/60.5 | 1/60.5 | 1/59.8 |
| 1/75 | 1/75 | 1/75.8 | 1/75.4 | 1/76.2 | 1/74.6 | 1/76.0 | 1/76.0 | 1/74.1 | 1/75.6 |
| 1/90 | 1/90 | 1/90.1 | 1/90.8 | 1/90.5 | 1/88.3 | 1/89.8 | 1/89.8 | 1/90.7 | 1/90.0 |
| 1/100 | 1/100 | 1/98.9 | 1/100.7 | 1/98.0 | 1/97.8 | 1/98.6 | 1/98.6 | 1/100.0 | 1/101.2 |
| 1/120 | 1/120 | 1/119.3 | 1/119.2 | 1/122.5 | 1/120.0 | 1/121.2 | 1/121.2 | 1/121.2 | 1/121.9 |
| 1/150 | 1/150 | 1/148.9 | 1/147.6 | 1/148.9 | 1/146.5 | 1/150.4 | 1/150.4 | 1/154.6 | 1/151.1 |
| 1/180 | 1/180 | 1/179.3 | 1/180.0 | 1/183.5 | 1/177.0 | 1/182.1 | 1/182.1 | 1/182.2 | 1/182.2 |
| 1/200 | - | - | - | - | - | 1/202.1 | 1/202.1 | - | 1/202.4 |
性能・試験情報
最大許容軸トルク
ギヤには材料および構造上の条件により強度に限界があります。この限界から設定した使用可能な負荷トルクを許容軸トルクと言います。前述の計算式から解りますように減速比が大きくなると負荷も大きくなります。負荷が許容軸トルクを超える条件でご使用になりますと、著しくギヤヘッドの寿命が短くなります。下記グラフおよび各機種ごとの許容軸トルクをご確認のうえ適切な負荷でのご使用をお願いいたします。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
3,894円 ( 4,283円 ) | 在庫品1日目当日出荷可能 |
3,678円 ( 4,046円 ) | 在庫品1日目当日出荷可能 |
3,894円 ( 4,283円 ) | 在庫品1日目当日出荷可能 |
4,601円 ( 5,061円 ) | 在庫品1日目当日出荷可能 |
4,601円 ( 5,061円 ) | 在庫品1日目当日出荷可能 |
4,382円 ( 4,820円 ) | 在庫品1日目当日出荷可能 |
4,548円 ( 5,003円 ) | 在庫品1日目当日出荷可能 |
4,322円 ( 4,754円 ) | 在庫品1日目当日出荷可能 |
4,382円 ( 4,820円 ) | 在庫品1日目当日出荷可能 |
5,010円 ( 5,511円 ) | 在庫品1日目当日出荷可能 |
4,117円 ( 4,529円 ) | 在庫品1日目当日出荷可能 |
4,772円 ( 5,249円 ) | 在庫品1日目当日出荷可能 |
4,382円 ( 4,820円 ) | 在庫品1日目当日出荷可能 |
4,870円 ( 5,357円 ) | 在庫品1日目当日出荷可能 |
4,870円 ( 5,357円 ) | 在庫品1日目当日出荷可能 |
4,870円 ( 5,357円 ) | 在庫品1日目当日出荷可能 |
4,870円 ( 5,357円 ) | 在庫品1日目当日出荷可能 |
5,358円 ( 5,894円 ) | 在庫品1日目当日出荷可能 |
8,578円 ( 9,436円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
豊富なタイプを取り揃えました。
【特長】
・ギヤヘッドは豊富なタイプを取り揃えております。
・Xタイプには軸受がメタル軸受の機種と玉軸受の機種があります。
・Pタイプ（□90mmのみ）は最大許容軸トルク29.4Nm（300kgf・cm）あり堅牢です。
・減速比は、Xタイプは1/3～1/180まで22種類、Y・Zタイプは1/200まで23種類あります。
・中間ギヤヘッド（減速比1/10）を使用しますと1/1800（Y・Zタイプの場合1/2000）まで減速できます。
・□90のXタイプ、Zタイプには直交軸タイプもご用意しております。
・C&Bモータ専用のギヤヘッドをご用意しております。専用ギヤヘッドを使用することにより、200万回の起動・停止に耐えられます。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- 【販売終了情報】2023年6月28日に販売終了予定となります。仕入先在庫状況により販売終了が早まる場合がございますので、あらかじめご了承ください。
- モータに記載されている銘板表記が4月生産分より変更となります。
詳細はこちらから御確認下さい。
