レバーシブルモータ
- 数量スライド割引
- 当日出荷可能
- 通常単価(税別)
- 9,319円～18,899円
- 税込単価
- 10,251円～20,789円
【特長】・瞬時正逆転が可能。・固定子巻線をバランス巻としており、正転逆転とも同...
詳細情報を確認するご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- 【販売終了情報】2023年6月28日に販売終了予定となります。仕入先在庫状況により販売終了が早まる場合がございますので、あらかじめご了承ください。
- モータに記載されている銘板表記が4月生産分より変更となります。
詳細はこちらから御確認下さい。
商品情報

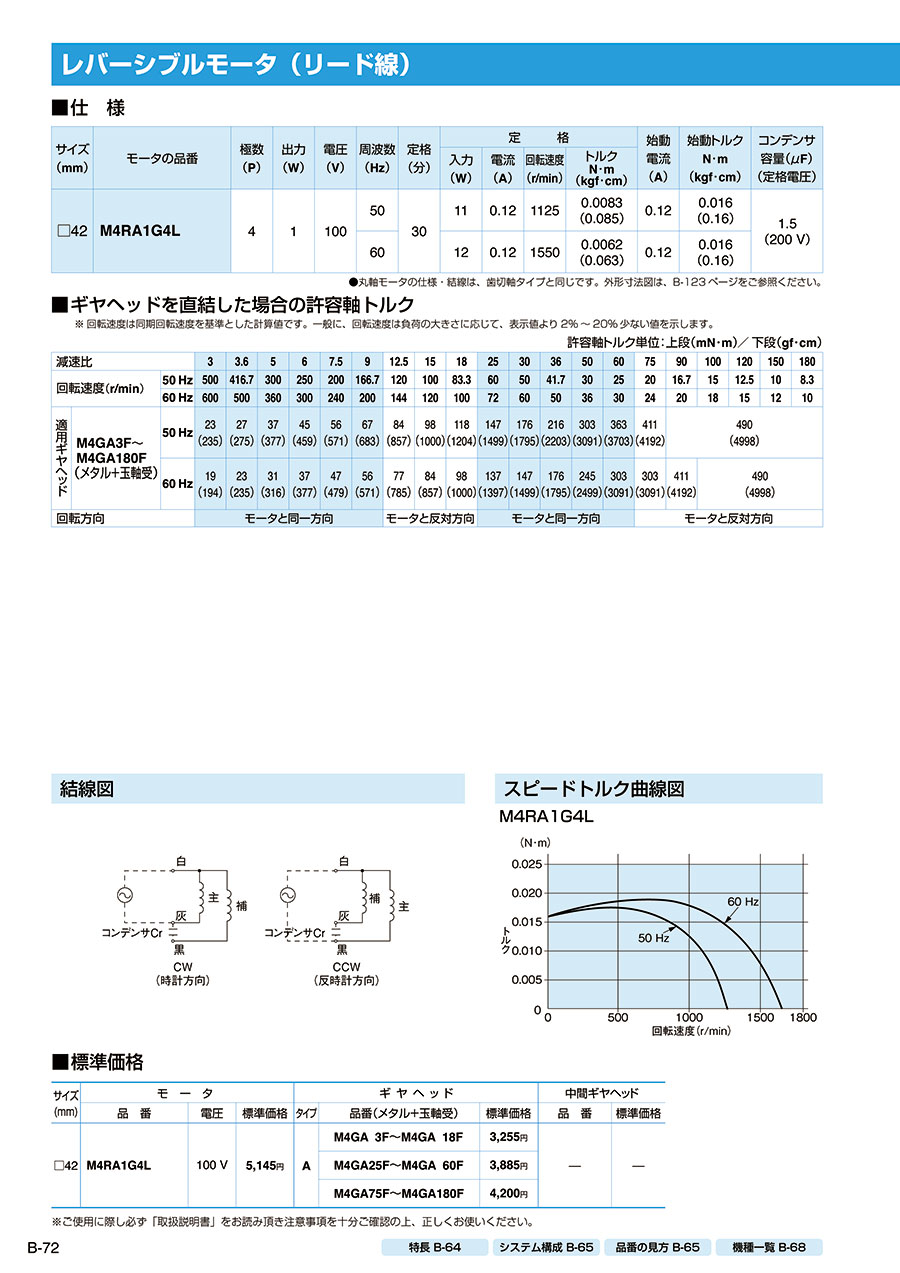

製品仕様
構造および名称
オーバーライド
レバーシブルモータは簡易ブレーキ機構により電源を切った時、制動力が働きます。電源を切った瞬間から停止するまでのモータの回転をオーバーライドといいます。下表にレバーシブルモータのオーバーライドとブレーキトルク（モータ無負荷、参考値）を表します。
レバーシブルモータのオーバーライド一覧表
| サイズ | □42mm | □60mm | □70mm | ||
|---|---|---|---|---|---|
| 出力 | 1W | 4W | 6W | 10W | 15W |
| モータ | M4RA1G4L | M6RA4G4L | M6RA6G4L M6RA6G4Y | M7RA10G4L M7RA10G4Y | M7RA15G4L M7RA15G4Y |
| ブレーキトルク ×10-2N・m（kgf・cm） | 0.196 （0.02） | 0.588 （0.06） | 0.588 （0.06） | 1.27 （0.13） | 1.27 （0.13） |
| オーバーライド （回転） | 5.0 | 5.0 | 5.0 | 4.5 | 4.5 |
| サイズ | □80mm | □90mm | |||
|---|---|---|---|---|---|
| 出力 | 20W | 25W | 40W | 60W | 90W |
| モータ | M8RA20G4L M8RA20G4Y | M8RA25G4L M8RA25G4Y | M9RA40G4L M9RA40G4Y | M9RC60G4L M9RC60G4Y | M9RC90G4L M9RC90G4Y |
| ブレーキトルク ×10-2N・m（kgf・cm） | 1.47 （0.15） | 1.47 （0.15） | 3.92 （0.40） | 3.92 （0.40） | 3.92 （0.40） |
| オーバーライド （回転） | 5.5 | 5.5 | 6 | 6 | 6 |
（注） レバーシブルモータの簡易ブレーキ機構は、位置決めには使用できません。
レバーシブルモータの簡易ブレーキ機構は、保持用には使用できません。
レバーシブルモータのヒートラン
レバーシブルモータは、モータ単体で使用する場合、30分定格ですが、ギヤヘッドを取り付けた時や、機器に取り付けた時は放熱効果により使用時間が長くなります。レバーシブルモータを間欠運転サイクルで連続使用する場合の温度上昇値は、間欠運転のサイクルによって異なりますが、ある一定の値で飽和します。下表にレバーシブルモータの間欠運転サイクルで使用する場合の限界図を示します。
（注） レバーシブルモータのブレーキトルクにはバラツキや経時変化があります。
モータ選定の際にはモータトルクに余裕をもった選定をお願いします。
レバーシブルモータの間欠運転使用限界図の見方
例：M6RA4□□□□の場合
※限界図において、限界線上の上側が使用可能範囲です。
使用例
システム構成図
※UL規格モータはコンデンサ別売です。
性能・試験情報
速度-トルク特性
レバーシブルモータの間欠運転使用限界図
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
9,749円 ( 10,724円 ) | 在庫品1日目当日出荷可能 |
9,319円 ( 10,251円 ) | 在庫品1日目当日出荷可能 |
11,896円 ( 13,086円 ) | 在庫品1日目当日出荷可能 |
18,899円 ( 20,789円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
【特長】
・瞬時正逆転が可能。
・固定子巻線をバランス巻としており、正転逆転とも同じ特性が得られます。
・簡易ブレーキ機構を内蔵しており、インダクションモータと比べてオーバーランが少なく、瞬時正逆転が可能です。
・時間定格は30分です。
・インダクションモータとレバーシブルモータの相違点：レバーシブルモータは瞬時正逆転が可能ですが、インダクションモータでは、結線を逆転に切り換えても、回転磁界と逆方向のトルクを発生しているため、負荷を瞬時に逆転させることはできません。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- 【販売終了情報】2023年6月28日に販売終了予定となります。仕入先在庫状況により販売終了が早まる場合がございますので、あらかじめご了承ください。
- モータに記載されている銘板表記が4月生産分より変更となります。
詳細はこちらから御確認下さい。
