メカニカル部品技術窓口

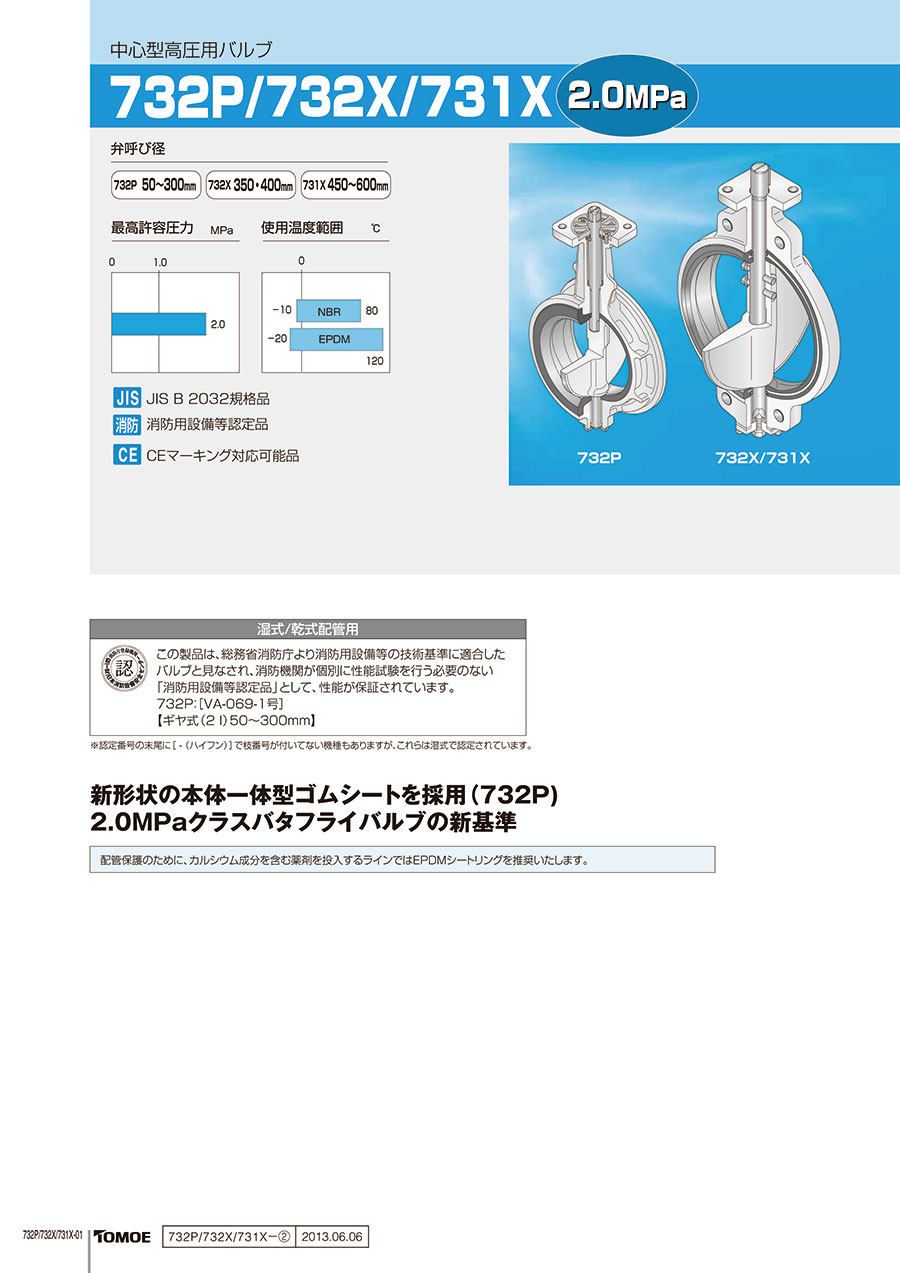

732P/732X/731X ウォームギヤ式
- 通常単価(税別)
- 49,110円～247,203円
- 税込単価
- 54,021円～271,923円
中心型のウォームギア式高圧用バルブとなります。【材質】FCD450
詳細情報を確認する- バルブ種類
- バタフライバルブ
- 本体材質
- FCD450
- 使用流体
- 水 / 空気
- 適用フランジ規格
- JIS 20K
- 供給側 接続種類
- フランジ（ウエハータイプ）
- 制御側 接続種類
- フランジ（ウエハータイプ）
- ハンドル形状
- 丸形ハンドル（ウォームギヤ式）
- 本体ライニング
- なし
- 操作方式
- 手動式
- 最高許容圧力 (MPa)
- 2
未確定：候補が18型番あります。
商品情報
製品仕様
| 最高使用圧力 | 2.0MPa | |
|---|---|---|
| 使用温度範囲 | EPDM：-20～120℃ NBR：-10～80℃ | |
| 連続使用温度範囲 | EPDM：0～100℃ NBR：0～60℃ | |
| 標準材質 | 本体 | FCD450 |
| 弁体 | SCS14 | |
| 弁棒 | SUS420J2 | |
| シートリング※1 | EPDM、NBR | |
※1. 塩素を含む流体の場合、濃度・温度等の複合要因により、シートリングが早期に劣化する恐れがあります。
構造図／部品表
| 品番 | 部品名 | 数量 |
|---|---|---|
| 1 | 本体 | 1 |
| 2 | 弁体 | 1 |
| 3-1 | 上部弁棒 | 1 |
| 3-2 | 下部弁棒 | 1 |
| 4 | ベアリング | 1 |
| 5 | ベアリング | 1 |
| 6 | 底フタ | 1 |
| 10-1 | 六角ボルト | 2 |
| 10-2 | ばね座金 | 2 |
| 品番 | 部品名 | 数量 | 備考 |
|---|---|---|---|
| 12 | シートリング | 1 | 本体に焼き付け |
| 14 | シートパッキン | 1 | - |
| 30 | ブッシュ | 1 | - |
| 31 | Oリング | 1 | - |
| 32 | Oリング | 1 | - |
| 33 | スプリングピン | 1 | - |
| 34 | 皿小ネジ | 2 | - |
| 35 | プレート | 1 | - |
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
54,072円 ( 59,479円 ) | 7日目 |
56,722円 ( 62,394円 ) | 7日目 |
60,625円 ( 66,688円 ) | 7日目 |
60,757円 ( 66,833円 ) | 7日目 |
71,807円 ( 78,988円 ) | 81日目 |
81,936円 ( 90,130円 ) | 7日目 |
140,374円 ( 154,411円 ) | 7日目 |
176,181円 ( 193,799円 ) | 81日目 |
247,203円 ( 271,923円 ) | 7日目 |
49,110円 ( 54,021円 ) | 7日目 |
51,625円 ( 56,788円 ) | 7日目 |
55,065円 ( 60,572円 ) | 7日目 |
55,129円 ( 60,642円 ) | 7日目 |
65,325円 ( 71,858円 ) | 7日目 |
74,526円 ( 81,979円 ) | 7日目 |
127,663円 ( 140,429円 ) | 7日目 |
160,163円 ( 176,179円 ) | 7日目 |
224,685円 ( 247,154円 ) | 7日目 |
