中心型高圧用バルブ 731P/732X/731X（ウォームギヤ式）
- 通常単価(税別)
- 44,606円～224,685円
- 税込単価
- 49,067円～247,154円
中心型高圧用バタフライバルブがもたらす優れたコストメリット。【特長】・本体と一...
詳細情報を確認する- バルブ種類
- バタフライバルブ
- 本体材質
- FCD450
- 使用流体
- 水 / 空気
- 適用フランジ規格
- JIS 16K
- 供給側 接続種類
- フランジ（ウエハータイプ）
- 制御側 接続種類
- フランジ（ウエハータイプ）
- ハンドル形状
- 丸形ハンドル（ウォームギヤ式）
- 本体ライニング
- なし
- 操作方式
- 手動式
- 最高許容圧力 (MPa)
- 1.6
- 弁体材質
- SCS14
商品情報
外形図
製品仕様
| 弁型式 | 731P | |
|---|---|---|
| 本体形状（芯出し方法） | 中心型ウェハータイプ | |
| 弁呼び径 | 50、65、80、100、125mm、150、200、250、300mm | |
| 適用フランジ規格 | JIS10K/16K、ANSI150Lb、BS 4504 PN10/PN16、DIN NP10/NP16 | |
| 面間寸法 | JIS B 2002 46系列/ISO5752ウェハーバタフライバルブ（ショート） | |
| 最高使用圧力 | 1.6MPa | |
| 許容弁座リーク基準 | タイトシャット | |
| 加圧方向（流れ方向） | 両方向シール | |
| 試験圧力 | 本体耐圧 | JIS16K、BS 4504 PN16、DIN NP16、ANSI 150Lb:2.4MPa/左記以外のフランジ規格: 1.5MPa（水圧） |
| 弁座リーク | JIS16K、BS 4504 PN16、DIN NP16、ANSI 150Lb:1.8MPa/左記以外のフランジ規格:1.1MPa | |
| 空気圧 | ||
| 使用温度範囲 | EPDM:-20～120℃/NBR:-10～80℃ | |
| 連続使用温度範囲 | EPDM:0～100℃/NBR:0～60℃ | |
| 標準材質 | 本体 | FCD450 |
| 弁体 | SCS14 | |
| 弁棒 | SUS420J2 | |
| シートリング※1 | EPDM、NBR | |
| トップフランジ | ISO5211/1準拠 | |
| 配管用ガスケット | 不要※2 | |
| 塗装 | エポキシ樹脂塗装（マンセルN7） | |
※1.塩素を含む流体の場合、濃度・温度等の複合要因により、シートリングが早期に劣化する恐れがあります。
※2.80℃以上の連続運転の場合には、特殊寸法ガスケットのご使用を推奨いたします。
弁本体分解構造図
本体部部品表
| 品番 | 部品名 | 数量 | 備考 |
|---|---|---|---|
| ★1 | 本体 | 1 | - |
| 2 | 弁体 | 1 | - |
| 3-1 | 上部弁棒 | 1 | - |
| 3-2 | 下部弁棒 | 1 | - |
| ★4 | ベアリング | 1 | - |
| ★5 | ベアリング | 1 | - |
| 6 | 底フタ | 1 | - |
| 10-1 | 六角ボルト | 2 | - |
| 10-2 | ばね座金 | 2 | - |
| ★12 | シートリング | 1 | 本体に焼き付け |
| ★14 | シートパッキン | 1 | - |
| ★30 | ブッシュ | 1 | - |
| ★31 | Oリング | 1 | - |
| ★32 | Oリング | 1 | - |
| 33 | スプリングピン | 1 | - |
| 34 | 皿小ネジ | 2 | - |
| 35 | プレート | 1 | - |
注）品番の前に★印付いている部品は、推奨交換部品です。
規格表
使用例
取付け方向
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
49,110円 ( 54,021円 ) | 7日目 |
51,625円 ( 56,788円 ) | 7日目 |
55,065円 ( 60,572円 ) | 7日目 |
55,129円 ( 60,642円 ) | 7日目 |
65,325円 ( 71,858円 ) | 7日目 |
74,526円 ( 81,979円 ) | 7日目 |
127,663円 ( 140,429円 ) | 39日目 |
160,163円 ( 176,179円 ) | 81日目 |
224,685円 ( 247,154円 ) | 7日目 |
44,606円 ( 49,067円 ) | 7日目 |
46,924円 ( 51,616円 ) | 7日目 |
50,099円 ( 55,109円 ) | 7日目 |
50,165円 ( 55,182円 ) | 7日目 |
59,232円 ( 65,155円 ) | 7日目 |
67,706円 ( 74,477円 ) | 7日目 |
115,959円 ( 127,555円 ) | 7日目 |
145,604円 ( 160,164円 ) | 7日目 |
204,170円 ( 224,587円 ) | 7日目 |
詳細情報
基本情報

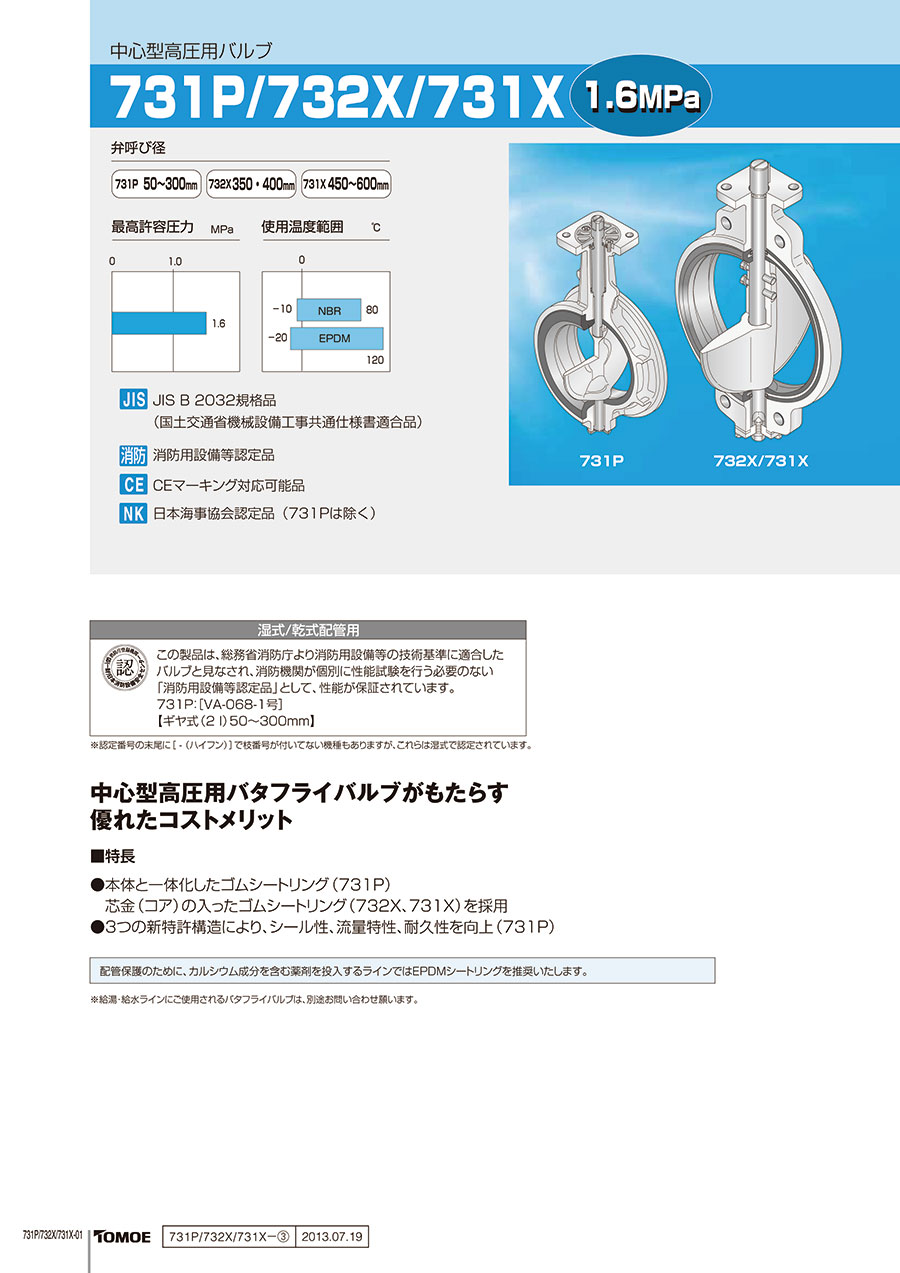

中心型高圧用バタフライバルブがもたらす優れたコストメリット。
【特長】
・本体と一体化したゴムシートリング（731P）。芯金（コア）の入ったゴムシートリング（732X、731X）を採用。
・3つの新特許構造により、シール性、流量特性、耐久性を向上（731P）。
