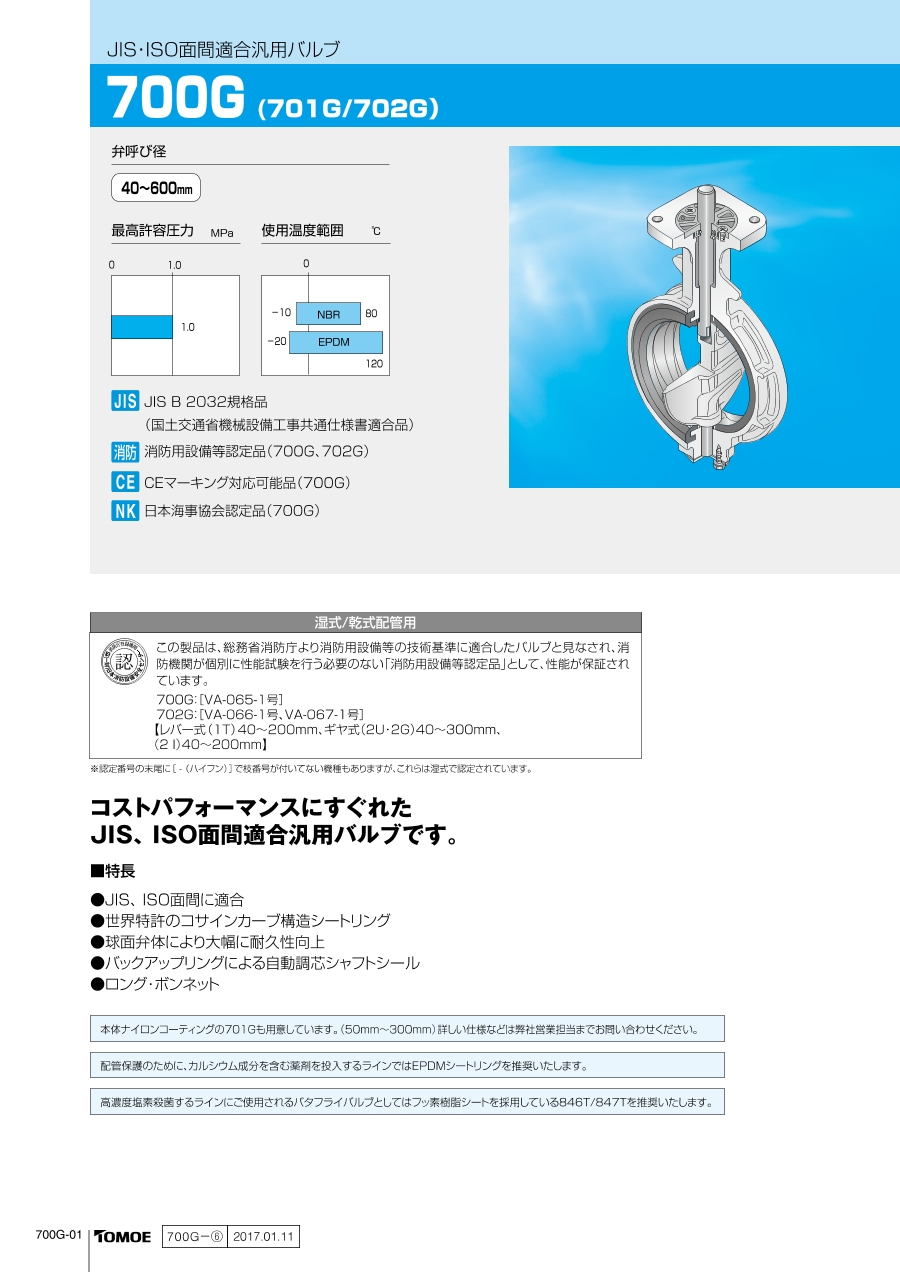

700G ISOA ウォームギヤ式

外形図

製品仕様

標準仕様

※1.呼び径80mm・200mm・300mmの海外フランジは専用本体になります。呼び径65mm・100mm・125mmの海外フランジには一部加工を必要とします。
※2.弁体材質とシートリングの組み合わせにより使用温度範囲が変わります。
※3.連続使用温度範囲とは、1時間を超えて連続で使用する場合を示します。
     現在連続して70℃を超える範囲でご使用されていて、問題がなければ継続してご使用可能と判断いたします。
※4.食品衛生法に適合しています。
※5.塩素を含む流体の場合、濃度・温度等の複合要因により、シートリングが早期に劣化する恐れがあります。
     塩素を含む流体の場合、濃度等の複合要素にもよりますが、846T/847T等（フッ素樹脂仕様）を推奨致します。

シートリング材質一覧

記号の説明: ○:良（使用に適する） △:使用可 ×:使用不可
注1）油分の含まれる流体の場合には、EPDMは絶対に使用しないでください。
注2）消防評定品の場合には、最高使用圧力が1.4MPaとなります（但し、NBR、EPDMのみ）。
注3）上記特徴に示す○△×は代表特性を示します。具体的な液体名や温度条件により異なります。

本体分解構造図

本体部部品表

注1）品番の前に★印の付いている部品は、推奨交換部品です。
注2）弁体材質がPPSの場合、50mm～100mmの下部弁棒は標準と長さが異なります。

規格表

技術情報・設計アイデア

ウォームギヤ（2U）取付け方向
