三段じゃばら形パッド PCG
- 数量スライド割引
- 一部当日出荷可能
- 通常単価(税別)
- 536円～5,578円
- 税込単価
- 590円～6,136円
吸着物への耐クッション性に優れている吸着パッド。【特長】・材質はニトリル、シリ...
詳細情報を確認する商品情報

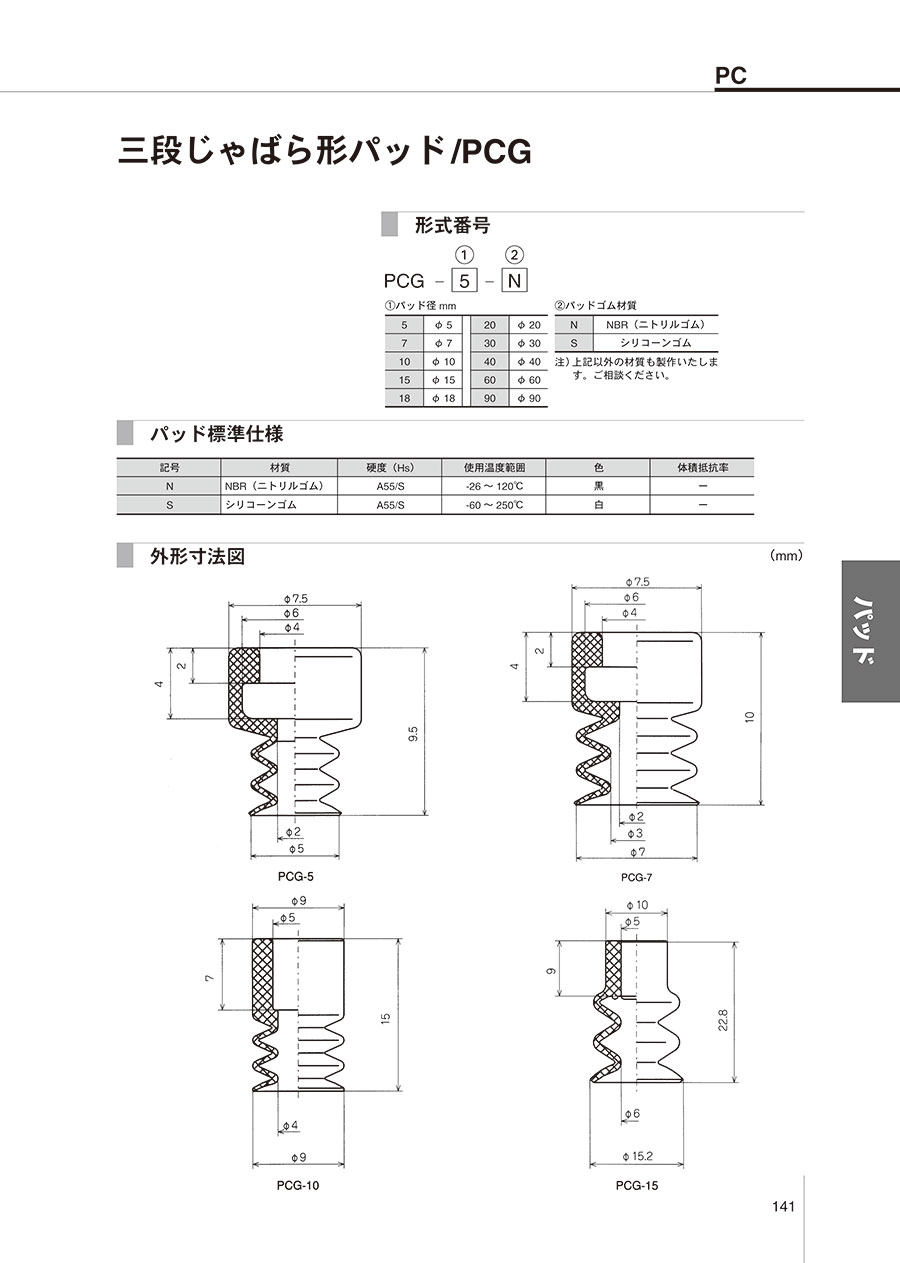

外形図
PCG - 5の寸法図
PCG - 7の寸法図
PCG - 10の寸法図
PCG - 15の寸法図
PCG - 18の寸法図
PCG - 20の寸法図
PCG - 30の寸法図
PCG - 40の寸法図
PCG - 60の寸法図
PCG - 90の寸法図
製品仕様
三段じゃばら形パッドの外観
アプリケーション : スプリング式のバッファ機能を取り付けるスペースがない場合吸着面が斜めのワーク,球体ワーク
製品仕様
| 記号 | 材質 | 硬度(A/S) | 使用温度範囲 | 色 | 体積抵抗率 |
|---|---|---|---|---|---|
| N | NBR(ニトリルゴム) | 55 | -26～120℃ | 黒 | - |
| S | シリコーンゴム | 55 | -60～250℃ | 白 | - |
| SM | 金属配合シリコーンゴム | 55 | -60～250℃ | グレー 注 | - |
規格表
| 型番／材質 | 質量（g） | 適用止めねじ（ねじ仕様） | |
|---|---|---|---|
| N | S | ||
| PCG-5 | 0.2 | 0.2 | TN-PS-10-M5（おねじM5×0.8） TN-PS-10-M5F（めねじM5×0.8） |
| PCG-7 | 0.2 | 0.2 | |
| PCG-10 | 0.6 | 0.6 | TN-PC-10-M5（おねじM5×0.8） |
| PCG-15 | 1.6 | 1.6 | |
| PCG-18 | 2.3 | 2.3 | TN-PC-10-M5（おねじM5×0.8） |
| PCG-20 | 2.5 | 2.5 | |
| PCG-30 | 9.6 | 9.6 | TN-PC-30-M6（おねじM6×1.0） TN-PC-30-M8（おねじM8×1.25） |
| PCG-40 | 19.5 | 19.5 | |
| PCG-60 | 49.0 | 49.0 | |
| PCG-90 | 160.0 | 160.0 | TN-PC-90-M12（おねじM12×1.25） |
選定サポート情報
注文例
開発秘話
お客様のニーズにお答えするべく複雑な形状の吸着対象物への追従性を求めて開発いたしました。
また、吸着対象物も様々な形状があり、より複雑になっております。
ジャバラ部を3段にすることにより多彩な吸着ワークへの対応を可能としました。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
536円 ( 590円 ) | 在庫品1日目当日出荷可能 |
838円 ( 922円 ) | 在庫品1日目当日出荷可能 |
594円 ( 653円 ) | 在庫品1日目当日出荷可能 |
888円 ( 977円 ) | 在庫品1日目当日出荷可能 |
599円 ( 659円 ) | 在庫品1日目当日出荷可能 |
898円 ( 988円 ) | 在庫品1日目当日出荷可能 |
634円 ( 697円 ) | 在庫品1日目当日出荷可能 |
1,054円 ( 1,159円 ) | 在庫品1日目当日出荷可能 |
737円 ( 811円 ) | 在庫品1日目当日出荷可能 |
1,099円 ( 1,209円 ) | 在庫品1日目当日出荷可能 |
792円 ( 871円 ) | 在庫品1日目当日出荷可能 |
1,197円 ( 1,317円 ) | 在庫品1日目当日出荷可能 |
870円 ( 957円 ) | 在庫品1日目当日出荷可能 |
1,450円 ( 1,595円 ) | 6日目 |
1,217円 ( 1,339円 ) | 在庫品1日目当日出荷可能 |
2,004円 ( 2,204円 ) | 在庫品1日目当日出荷可能 |
1,919円 ( 2,111円 ) | 在庫品1日目当日出荷可能 |
2,697円 ( 2,967円 ) | 6日目 |
3,682円 ( 4,050円 ) | 5日目 |
5,578円 ( 6,136円 ) | 5日目 |
詳細情報
基本情報
吸着物への耐クッション性に優れている吸着パッド。
【特長】
・材質はニトリル、シリコン、ウレタン、ふっ素。導電性がありさまざまな吸着に対応。
・硬度も材質によりさまざまなものを用意できる。
・耐久性に優れており長寿命。
・耐油、耐熱性に優れるため、あらゆる環境での使用に向いている。
・ジャバラ部分が3段あり、クッション性と角度のある吸着物への追従性に優れている。
【用途】
・球面、角度のある吸着対象物に適している。
