継手付固定式金具付パッド PNTK・PNYK
- 本体種類
- パッド+ホルダセット
- パット種類
- 標準
- 取付方法
- アタッチメント式
- 材質
- ゴム系
- 配管継手
- バーブ継手
未確定：候補が13型番あります。
商品情報
製品仕様
金具セットにパッドをワンタッチ装着
φ15（直径15mm）
止めネジでパッドを金具にねじ込む
φ15～49（直径15～49mm）

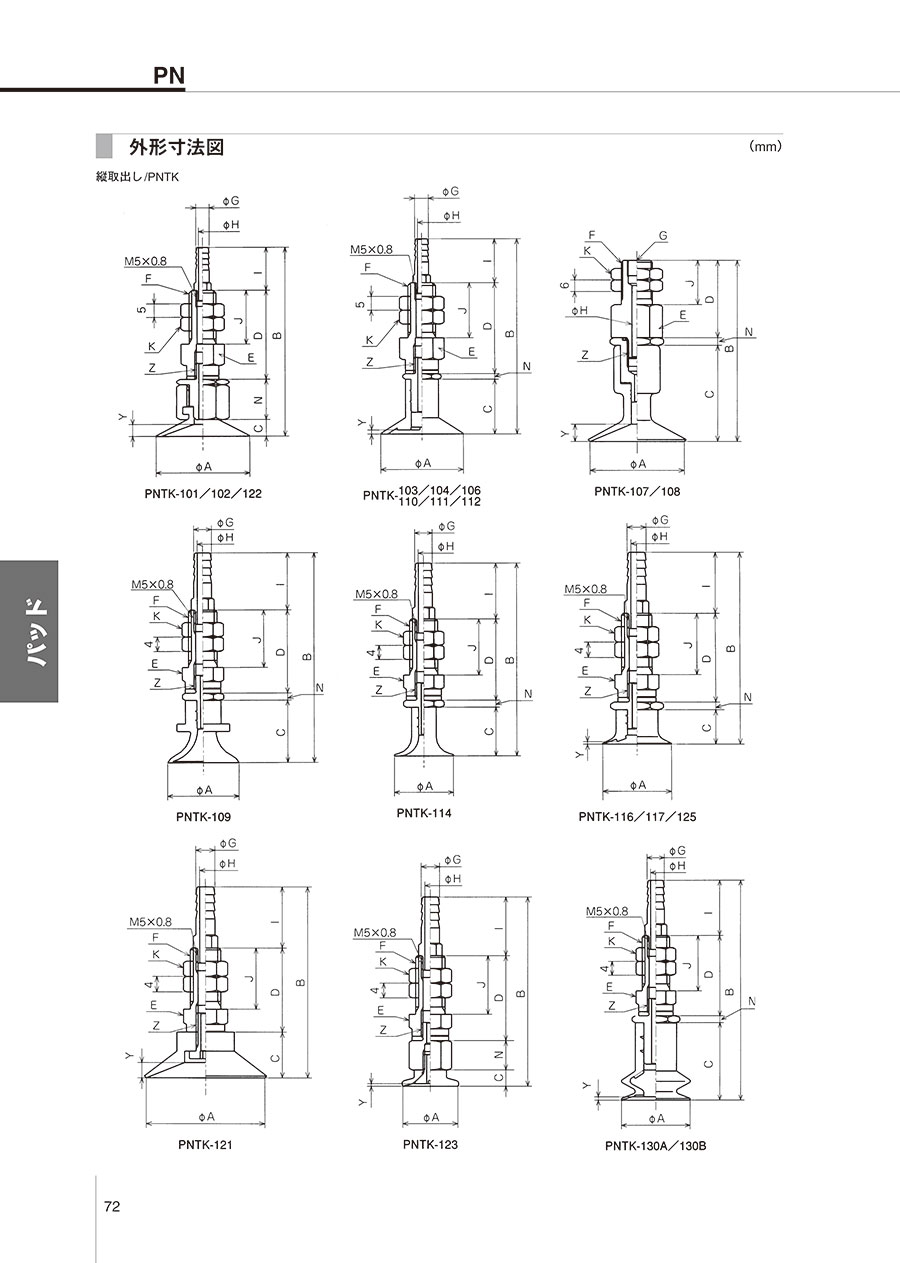

組み合せ一覧表
| 形式番号 | パッド | 止めねじ | 金具セット | 配管部仕様 | |
|---|---|---|---|---|---|
| PNTK-101-□ | PNG-101-□ | TN-PN-101-M6 | PFTK-25-K | バーブ継手 | φ6×4（直径6×4mm） |
| PNTK-104-□ | PNG-104-□ | TN-PN-104-M6 | |||
| PNTK-114-□ | PNG-114-□ | TN-PN-114-M5 | PFTK-15-K | ||
| PNTK-116-□ | PNG-116-□ | TN-PN-116-M5 | |||
| PNTK-117-□ | PNG-117-□ | ||||
| PNTK-121-□ | PNG-121-□ | TN-PF-20-M5 | |||
| PNTK-122-□ | PNG-122-□ | TN-PN-122-M6 | PFTK-25-K | ||
| PNTK-125-□ | PNG-125-□ | TN-PN-116-M5 | PFTK-15-K | ||
| PNTK-130A-□ | PNG-130A-□ | TN-PN-130-M5 | |||
| PNTK-130B-□ | PNG-130B-□ | ||||
| PNTK-131-□ | PNG-131-□ | ||||
| 形式番号 | パッド | 止めねじ | 金具セット | 配管部仕様 | |
|---|---|---|---|---|---|
| PNYK-101-□ | PNG-101-□ | TN-PN-101-M6 | PFYK-25-K | バーブ継手 | φ6×4（直径6×4mm） |
| PNYK-103-□ | PNG-103-□ | TN-PN-103-M6 | |||
| PNYK-116-□ | PNG-116-□ | TN-PN-116-M5 | PFYK-15-K | ||
| PNYK-117-□ | PNG-117-□ | ||||
| PNYK-121-□ | PNG-121-□ | TN-PF-20-M5 | |||
| PNYK-122-□ | PNG-122-□ | TN-PN-122-M6 | PFYK-25-K | ||
| PNYK-125-□ | PNG-125-□ | TN-PN-116-M5 | PFYK-15-K | ||
| PNYK-130A-□ | PNG-130A-□ | TN-PN-130-M5 | |||
| PNYK-130B-□ | PNG-130B-□ | ||||
| PNYK-131-□ | PNG-131-□ | ||||
形式番号
形式番号
（1）真空取出し方向
- T：縦
- Y：横
（2）パッド径
| 記号 | パッド径 |
|---|---|
| 101 | φ31（パッド径31mm） |
| 102 | φ25（パッド径25mm） |
| 103 | φ25（パッド径25mm） |
| 104 | φ24.8（パッド径24.8mm） |
| 106 | φ25（パッド径25mm） |
| 107 | φ49（パッド径49mm） |
| 108 | φ40（パッド径40mm） |
| 109 | φ17（パッド径17mm） |
| 110 | φ23（パッド径23mm） |
| 111 | φ25（パッド径25mm） |
| 112 | φ27（パッド径27mm） |
| 114 | φ17（パッド径17mm） |
| 記号 | パッド径 |
|---|---|
| 116 | φ18（パッド径18mm） |
| 117 | φ17.6（パッド径17.6mm） |
| 121 | φ31（パッド径31mm） |
| 122 | φ34（パッド径34mm） |
| 123 | φ15（パッド径15mm） |
| 125 | φ24（パッド径24mm） |
| 130A | φ20（パッド径20mm） |
| 130B | φ20（パッド径20mm） |
| 131 | φ25（パッド径25mm） |
| 132 | φ15（パッド径15mm） |
| 133 | φ25（パッド径25mm） |
| 134 | φ35（パッド径35mm） |
（3）パッドゴム材質
| 記号 | 材質 | 対応パッド一覧 |
|---|---|---|
| N | NBR（ニトリルゴム） | 101／116／122／130A／130B／131／132／133／134※ |
| S | シリコーンゴム 硬度50 | 101／114／116／117／121／130A／130B／131／132／133／134 |
| SI30 | シリコーンゴム 硬度30 | 117／123／131／132／133／134 |
| U | ウレタンゴム | 104／110／116／125／130B |
| F | ふっ素ゴム | 130B |
| NR | 天然ゴム | 101／102／103／104／106／107／108／109／110／111／112／114／123 |
- ※ 131／132／133／134の硬度は40度、その他は55度です。
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
2,168円 ( 2,385円 ) | 17日目 |
2,333円 ( 2,566円 ) | 17日目 |
2,445円 ( 2,690円 ) | 7日目 |
3,234円 ( 3,557円 ) | 8日目 |
2,445円 ( 2,690円 ) | 7日目 |
2,883円 ( 3,171円 ) | 8日目 |
3,210円 ( 3,531円 ) | 8日目 |
2,079円 ( 2,287円 ) | 17日目 |
2,221円 ( 2,443円 ) | 17日目 |
2,204円 ( 2,424円 ) | 7日目 |
2,444円 ( 2,688円 ) | 7日目 |
2,864円 ( 3,150円 ) | 8日目 |
2,797円 ( 3,077円 ) | 7日目 |
商品担当おすすめ
継手付固定式金具付パッド PNTK・PNYKのレビュー
この商品のレビューはありません
よくあるご質問（FAQ）
Q使用用途どのような場合ですか？
A
パッド表面に凹凸をつけており、袋開閉などうすいフィルムの吸着に最適です。
