コンバム（旧：妙徳）

平形パッド PFシリーズ継手付固定式金具 PF□K金具

カタログ |

通常単価(税別): 621円～2,296円

税込単価: 683円～2,526円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

コンバム（旧：妙徳）

通常出荷日：在庫品1日目

継手付固定式金具です。配管継手：ブッシュイン継手/バーブ継手/Rp（G）などか...

本体種類
取付金具

未確定：候補が11型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

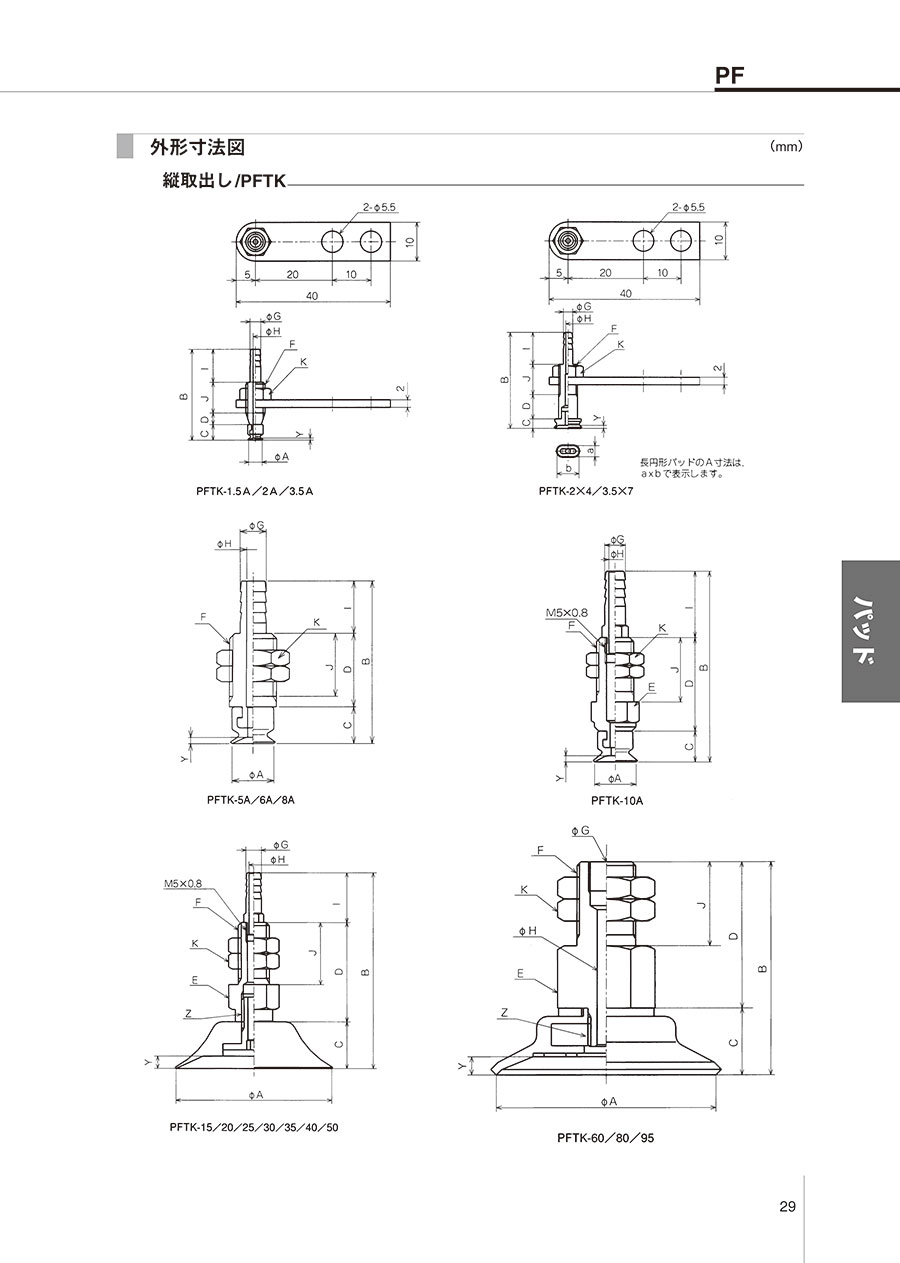

外形図

PFTK-1.5A

PFTK-2×4／3.5×7
長円形パッドのA寸法はa×bで表示します。

PFTK-5A

PFTK-10A

PFTK-15／25／50

PFTK-60

PFTKM-1.5A／2×4A
長円形パッドのA寸法はa×bで表示します。

PFTKM-5A

PFTKM-15／25／50

PFYK-1.5A

PFYK-2×4／3.5×7
長円形パッドのA寸法はa×bで表示します。

PFYK-5A

PFYK-15／25／50

PFYK-60

PFYK-120

PFYKM-2×4A
長円形パッドのA寸法はa×bで表示します。

PFYKM-5A

PFYKM-15／25

製品仕様

金具仕様

パッド径			φ1.5～3.5×7		φ5～10		φ15～50		φ60～95		φ100～200
真空取出し方向			縦	横	縦	横	縦	横	縦	横	横
配管継手	継手なし		×	×	×	×	×	×	Rc 1/8	Rc 1/8	Rc 1/8
	バーブ継手	φ4×2.5	○	○	×	×	×	×	×	×	×
	バーブ継手	φ6×4	×	×	○	○（M5）	○（M5）	○（M5）	×	×	×
	プッシュイン継手	φ4×2.5	○（M3）	○（M5）	○（M5）	○（M5）	×	×	×	×	×
	プッシュイン継手	φ6×4	×	×	×	×	○（M5）	○（M5）	×	×	×
金具取付け方法			取付け板	めねじ	おねじ	めねじ	おねじ	めねじ	おねじ	めねじ	めねじ

注）真空取出し方向が縦のバーブ継手タイプでパッド径がφ8以下は金具と継手が一体形です。

金具対応一覧

真空取出し方向	型番	円形パッド								長円形パッド
真空取出し方向	型番	1.5A	5A	10A	15	25	50	60	120	2×4	3.5×7
縦取出し	PFTK-1.5A-K	○	-	-	-	-	-	-	-	-	-
	PFTK-5A-K	-	○	-	-	-	-	-	-	-	-
	PFTK-10A-K	-	-	○	-	-	-	-	-	-	-
	PFTK-15-K	-	-	-	○	-	-	-	-	-	-
	PFTK-25-K	-	-	-	-	○	-	-	-	-	-
	PFTK-50-K	-	-	-	-	-	△	-	-	-	-
	PFTK-60-K	-	-	-	-	-	-	○	-	-	-
	PFTK-2×4-K	-	-	-	-	-	-	-	-	○	-
	PFTK-3.5×7-K	-	-	-	-	-	-	-	-	-	○
	PFTKM-1.5A-K	○	-	-	-	-	-	-	-	-	-
	PFTKM-5A-K	-	○	○	-	-	-	-	-	-	-
	PFTKM-15-K	-	-	-	○	-	-	-	-	-	-
	PFTKM-25-K	-	-	-	-	○	-	-	-	-	-
	PFTKM-50-K	-	-	-	-	-	○	-	-	-	-
	PFTKM-2×4A-K	-	-	-	-	-	-	-	-	○	○
横取出し	PFYK-1.5A-K	○	-	-	-	-	-	-	-	-	-
	PFYK-5A-K	-	○	○	-	-	-	-	-	-	-
	PFYK-15-K	-	-	-	○	-	-	-	-	-	-
	PFYK-25-K	-	-	-	-	○	-	-	-	-	-
	PFYK-50-K	-	-	-	-	-	△	-	-	-	-
	PFYK-60-K	-	-	-	-	-	-	○	-	-	-
	PFYK-120-K	-	-	-	-	-	-	-	○	-	-
	PFYK-2×4-K	-	-	-	-	-	-	-	-	○	-
	PFYK-3.5×7-K	-	-	-	-	-	-	-	-	-	○
	PFYKM-1.5A-K	○	-	-	-	-	-	-	-	-	-
	PFYKM-5A-K	-	○	○	-	-	-	-	-	-	-
	PFYKM-15-K	-	-	-	○	-	-	-	-	-	-
	PFYKM-25-K	-	-	-	-	○	○	-	-	-	-
	PFYKM-2×4A-K	-	-	-	-	-	-	-	-	○	○

規格表

PFTK

型番	A	B	C	D	E	F	G	H	I	J	K	Y	Z	質量（g）
PFTK-1.5A	1.5	23.5	4	3	-	M5×0.5	2.8	1.2	8.5	8	7H	0.4	-	8
PFTK-2×4	2×4	24.7	1.7	6.5	-	M5×0.5	2.8	1.2	8.5	8	7H	0.5	-	8
PFTK-3.5×7	3.5×7	25.5	2.5	6.5	-	M5×0.5	2.8	1.2	8.5	8	7H	0.5	-	8
PFTK-5A	5	30.5	6.5	14	-	M9×1.0	5	2.5	10	12	12H	0.8	-	11
PFTK-10A	10	41	7.5	22.5	10H	M9×1.0	5	3	11	15.5	12H	1.2	-	15
PFTK-15	15	41	8	22	10H	M8×1.25	5	3	11	5	10H	1.9	M5×0.8	20
PFTK-25	25	57	14	32	14H	M10×1.5	5	3	11	20	14H	3.0	M6×1.0	40
PFTK-50	50	58	15	32	14H	M10×1.5	5	3	11	20	14H	4.0	M8×1.25	50
PFTK-60	60	58.5	18.5	40	21H	M16×1.5	Rc1/8	5	-	23	21H	5.0	M10×1.25	130

PFTKM

型番	A	B	C	D	F	G	K	Y	Z
PFTKM-1.5A	1.5	27.5	4	-	11	M5×0.5	7H	0.4	-
PFTKM-2×4A	2	27.5	4	-	11	M5×0.5	7H	0.5	-
PFTKM-5A	5	37.5	6.5	-	18	M10×1.5	14H	0.8	-
PFTKM-15	15	48	8	3	23	M10×1.5	14H	1.9	M5×0.8
PFTKM-25	25	54	14	3	23	M10×1.5	14H	3	M6×1.0
PFTKM-50	50	55	15	3	23	M10×1.5	14H	4	M6×1.0

PFYK

型番	A	B	C	D	E	F	G	H	I	J	K	Y	Z	質量（g）
PFYK-1.5A	1.5	20	4	16	5H	M3深さ5	2.8	1.2	11	11	-	0.4	-	3
PFYK-2×4	2×4	21.7	1.7	20	5H	M3深さ5	2.8	1.2	11	11	-	0.5	-	3
PFYK-3.5×7	3.5×7	22.5	2.5	20	5H	M3深さ5	2.8	1.2	11	11	-	0.8	-	3
PFYK-5A	5	29	6.5	22.5	10H	M4深さ6	5	3	16	13	10	0.8	-	16
PFYK-15	15	30	8	22	10H	M4深さ6	5	3	16	14	10	1.9	M5×0.8	20
PFYK-25	25	46	14	32	14H	M6深さ8	5	3	18	20	12	3.0	M6×1.0	40
PFYK-50	50	47	15	32	14H	M6深さ8	5	3	18	20	12	4.0	M8×1.25	55
PFYK-60	60	58.5	18.5	40	21H	M8深さ11	Rc1/8	5	-	28	17	5.0	M10×1.25	120
PFYK-120	120	75.5	25.5	50	70	M16深さ20	Rc1/8	-	-	38	30	6.0	4-M8	640

PFYKM

型番	A	B	C	D	L	N	P	Y	Z
PFYKM-1.5A	1.5	31.5	4	27.5	12.5	M4深さ6	7	0.4	-
PFYKM-2×4A	2×4	33.5	6	27.5	12.5	M4深さ6	7	0.5	-
PFYKM-5A	5	32	6.5	25.5	12.5	M5深さ6	7	0.8	-
PFYKM-15	15	30	8	22	14	M6深さ6	9	1.9	M5×0.8
PFYKM-25	25	46	14	32	20	M6深さ8	12	3	M6×1.0

注意・禁止事項

パッド径φ10以下は金具セットにパッドを直接装着ください。
パッド径φ15～50は金具セットとパッド装着用の止めねじが必要です。
パッド径φ50の場合はバーブ継手タイプとプッシュイン継手タイプで止めねじが異なりますので、ご注意ください。
パッド径φ60以上はパッドに取付け用金具が内蔵されておりますので、直接金具をねじ込んでください。
パッド径φ120以上の場合はパッドに添付している取付ボルトで取付金具に取付けてください。

型番リスト

表示件数

型番

配管継手	真空取出し方向	対応円形パッド	対応長円形パッド	最小発注数量

バーブ継手	縦取出し	1.5A 2A 3.5A	なし	1個
バーブ継手	縦取出し	10A	なし	1個
バーブ継手	縦取出し	15 20	なし	1個
バーブ継手	縦取出し	25 30 35 40	なし	1個
バーブ継手	縦取出し	50	なし	1個
[Rp(G)] 継手なし(Rc)	縦取出し	60 80 95	なし	1個
バーブ継手	横取出し	1.5A 2A 3.5A	なし	1個
バーブ継手	横取出し	5A 6A 8A	なし	1個
バーブ継手	横取出し	15 20	なし	1個
バーブ継手	横取出し	25 30 35 40	なし	1個
[Rp(G)] 継手なし(Rc)	横取出し	60 80 95	なし	1個

通常単価(税別) (税込単価)	通常出荷日

1,211円 ( 1,332円 )	7日目
1,085円 ( 1,194円 )	7日目
1,035円 ( 1,139円 )	7日目
1,035円 ( 1,139円 )	7日目
1,467円 ( 1,614円 )	7日目
2,296円 ( 2,526円 )	5日目
829円 ( 912円 )	7日目
621円 ( 683円 )	7日目
1,079円 ( 1,187円 )	6日目
1,069円 ( 1,176円 )	7日目
1,260円 ( 1,386円 )	7日目

詳細情報

基本情報

基本情報

継手付固定式金具です。配管継手：ブッシュイン継手/バーブ継手/Rp（G）などからお選びいただけます。

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
