継手付固定式金具付パッド PBTK・PBYK

カタログ |

通常単価(税別): 1,115円～14,146円

税込単価: 1,227円～15,561円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

コンバム（旧：妙徳）

通常出荷日：在庫品1日目

ジャバラ部の耐久性に優れた金具付パッド。【特長】・材質はニトリル、シリコン、ウ...

パット形状
ベローズ
本体種類
パッド+ホルダセット
パット種類
標準
材質
ゴム系

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

未確定：候補が38型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

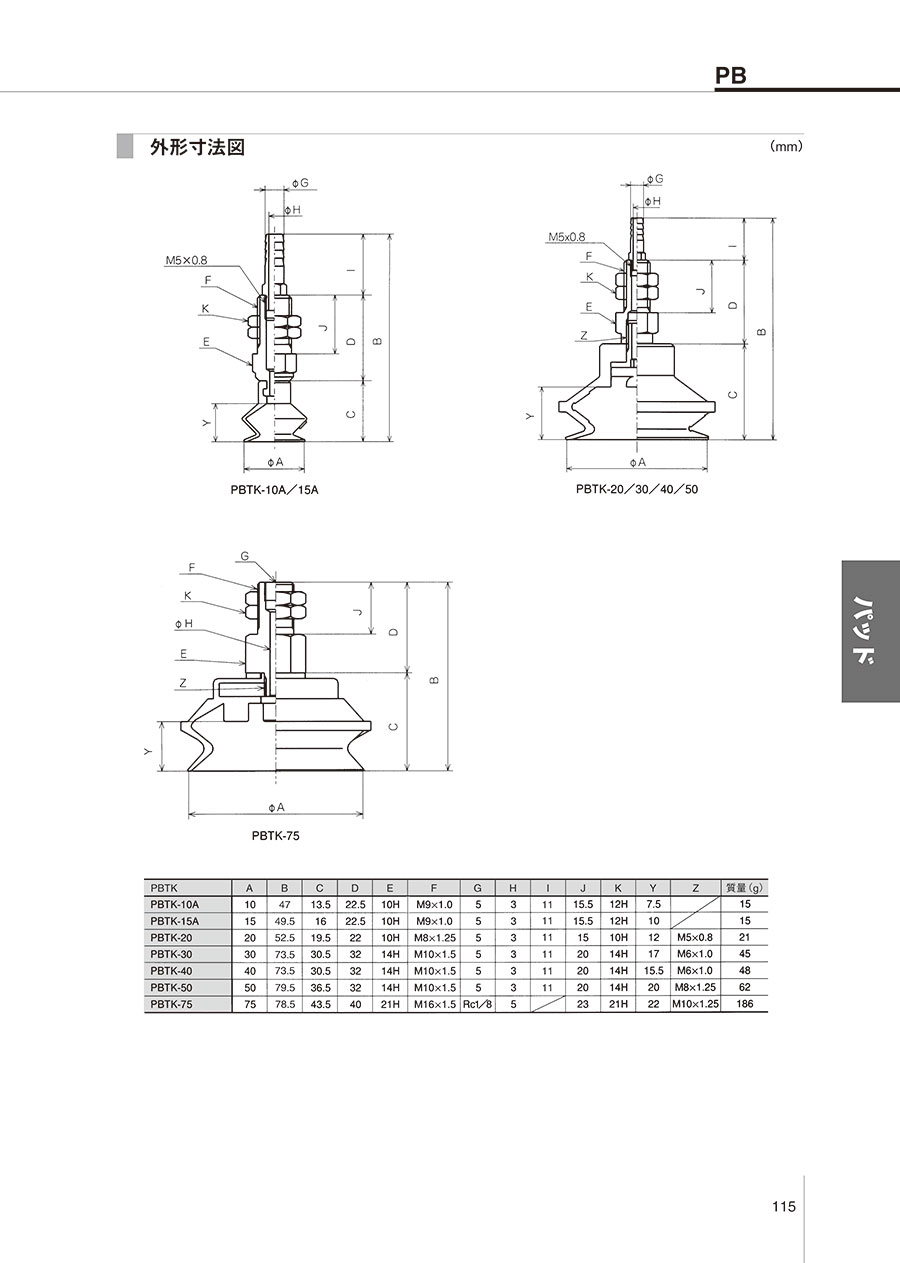

外形図

継手付固定式金具付パッド PBTK

外形寸法図
PBTK-10A／15A、PBTK-20／30／40／50、PBTK-75

継手付固定式金具付パッド PBYK

外形寸法図
PBYK-10A／15A、PBYK-20／30／40／50、PBYK-75、PBYK-110／150

製品仕様

パッド径			φ10～50（パッド径10～50mm）		φ75（パッド径75mm）		φ110／150（パッド径110／150mm）
真空取出し方向			縦	横	縦	横	縦	横
配管継手	継手なし		M5	M5	Rc1/8	Rc1/8	×	Rc1/8
	バーブ継手	φ4（直径4mm）×2.5	×	×	×	×	×	×
	バーブ継手	φ6（直径6mm）×4	○ （M5）	○ （M5）	×	×	×	×
金具取付け方法			おねじ	めねじ	おねじ	めねじ	×	めねじ

製品仕様

記号	材質	硬度（A／S）	使用温度範囲	色	体積抵抗率_注1、2
N	NBR （ニトリルゴム）	55	-26～120℃	黒	-
S	シリコーンゴム	55	-60～250℃	白	-
U	ウレタンゴム	55	-20～75℃	青	-
F	ふっ素ゴム	70	-10～230℃	黒に白点	-
NE	導電性NBR （ニトリルゴム）	70	-26～120℃	黒に青点	10²～10³Ω・cm
SE	導電性シリコーンゴム	55	-60～250℃	黒に赤点	10²～10⁴Ω・cm

注1）体積抵抗率は導電性を表すもので、cm³当たりの抵抗値を表す。
注2）メーカー指定テストピースでの測定値。
注3）材料の特性上、色ムラが発生することがあるが、性能に影響を及ぼす物ではない。

規格表

型番	A	B	C	D	E	F	G	H	I	J	K	Y	Z	質量（g）
PBTK-10A	10	47	13.5	22.5	10H	M9×1.0	5	3	11	15.5	12H	7.5	-	15
PBTK-15A	15	49.5	16	22.5	10H	M9×1.0	5	3	11	15.5	12H	10	-	15
PBTK-20	20	52.5	19.5	22	10H	M8×1.25	5	3	11	15	10H	12	M5×0.8	21
PBTK-30	30	73.5	30.5	32	14H	M10×1.5	5	3	11	20	14H	17	M6×1.0	45
PBTK-40	40	73.5	30.5	32	14H	M10×1.5	5	3	11	20	14H	15.5	M6×1.0	48
PBTK-50	50	79.5	36.5	32	14H	M10×1.5	5	3	11	20	14H	20	M8×1.25	62
PBTK-75	75	78.5	43.5	40	21H	M16×1.5	Rc1/8	5	-	23	21H	22	M10×1.25	186
PBYK-10A	10	36	13.5	22.5	10H	M4×6	5	3	16	13	10	7.5	-	16
PBYK-15A	15	38.5	16	22.5	10H	M4×6	5	3	16	13	10	10	-	16
PBYK-20	20	41.5	19.5	22	10H	M4×6	5	3	16	14	10	12	M5×0.8	21
PBYK-30	30	62.5	30.5	32	14H	M6×8	5	3	18	20	12	17	M6×1.0	45
PBYK-40	40	62.5	30.5	32	14H	M6×8	5	3	18	20	12	15.5	M6×1.0	58
PBYK-50	50	68.5	36.5	32	14H	M6×8	5	3	18	20	12	20	M8×1.25	67
PBYK-75	75	83.5	43.5	40	21H	M8×11	Rc1/8	5	-	28	17	22	M10×1.25	176
PBYK-110	110	106	56	50	64.5	M16×20	Rc1/8	-	-	38	30	29	4・M8	670
PBYK-150	150	125	75	50	64.5	M16×20	Rc1/8	-	-	38	30	38	4・M8	1,180

（単位：mm）

選定サポート情報

注文例

開発秘話

複雑な形状の吸着対象物への追従性、ジャバラ屈伸部分の耐久性の向上を求めて開発いたしました。ジャバラ部を3段にすることにより、多彩な吸着ワークへの対応を可能としました。

型番リスト

表示件数

型番

取付方法

ゴム系材質

配管継手

環境

色

使用温度範囲

(℃)

接続ねじ種類

接続ねじ径

パッド径

(mm)

真空取出し方向

最小発注数量

埋込式	[ニトリルゴム] ニトリルゴム	バーブ継手	標準 / 耐寒 / 耐熱	[黒] 黒	-26～120	おねじ	M9	10	縦取出し	1個
埋込式	[シリコンゴム] シリコンゴム	バーブ継手	標準 / 耐寒 / 耐熱	白	-60～250	おねじ	M9	10	縦取出し	1個
埋込式	[ニトリルゴム] ニトリルゴム	バーブ継手	標準 / 耐寒 / 耐熱	[黒] 黒	-26～120	おねじ	M9	15	縦取出し	1個
埋込式	[シリコンゴム] シリコンゴム	バーブ継手	標準 / 耐寒 / 耐熱	白	-60～250	おねじ	M9	15	縦取出し	1個
アタッチメント式	フッ素ゴム	バーブ継手	標準 / 耐寒 / 耐熱	[黒] 黒に白点	-10～230	おねじ	M8	20	縦取出し	1個
アタッチメント式	[ニトリルゴム] ニトリルゴム	バーブ継手	標準 / 耐寒 / 耐熱	[黒] 黒	-26～120	おねじ	M8	20	縦取出し	1個
アタッチメント式	[シリコンゴム] シリコンゴム	バーブ継手	標準 / 耐寒 / 耐熱	白	-60～250	おねじ	M8	20	縦取出し	1個
アタッチメント式	ウレタンゴム	バーブ継手	標準 / 耐寒	青	-20～75	おねじ	M8	20	縦取出し	1個
アタッチメント式	フッ素ゴム	バーブ継手	標準 / 耐寒 / 耐熱	[黒] 黒に白点	-10～230	おねじ	M10	30	縦取出し	1個
アタッチメント式	[ニトリルゴム] ニトリルゴム	バーブ継手	標準 / 耐寒 / 耐熱	[黒] 黒	-26～120	おねじ	M10	30	縦取出し	1個
アタッチメント式	[シリコンゴム] シリコンゴム	バーブ継手	標準 / 耐寒 / 耐熱	白	-60～250	おねじ	M10	30	縦取出し	1個
アタッチメント式	[ニトリルゴム] ニトリルゴム	バーブ継手	標準 / 耐寒 / 耐熱	[黒] 黒	-26～120	おねじ	M10	40	縦取出し	1個
アタッチメント式	[シリコンゴム] シリコンゴム	バーブ継手	標準 / 耐寒 / 耐熱	白	-60～250	おねじ	M10	40	縦取出し	1個
アタッチメント式	[ニトリルゴム] ニトリルゴム	バーブ継手	標準 / 耐寒 / 耐熱	[黒] 黒	-26～120	おねじ	M10	50	縦取出し	1個
アタッチメント式	フッ素ゴム	[Rp(G)] 継手なし(Rc)	標準 / 耐寒 / 耐熱	[黒] 黒に白点	-10～230	おねじ	M16	75	縦取出し	1個
アタッチメント式	[ニトリルゴム] ニトリルゴム	[Rp(G)] 継手なし(Rc)	標準 / 耐寒 / 耐熱	[黒] 黒	-26～120	おねじ	M16	75	縦取出し	1個
アタッチメント式	[シリコンゴム] シリコンゴム	[Rp(G)] 継手なし(Rc)	標準 / 耐寒 / 耐熱	白	-60～250	おねじ	M16	75	縦取出し	1個
埋込式	[ニトリルゴム] ニトリルゴム	バーブ継手	標準 / 耐寒 / 耐熱	[黒] 黒	-26～120	めねじ	M4	10	横取出し	1個
埋込式	[シリコンゴム] シリコンゴム	バーブ継手	標準 / 耐寒 / 耐熱	白	-60～250	めねじ	M4	10	横取出し	1個
埋込式	フッ素ゴム	バーブ継手	標準 / 耐寒 / 耐熱	[黒] 黒に白点	-10～230	めねじ	M4	15	横取出し	1個
埋込式	[ニトリルゴム] ニトリルゴム	バーブ継手	標準 / 耐寒 / 耐熱	[黒] 黒	-26～120	めねじ	M4	15	横取出し	1個
埋込式	[シリコンゴム] シリコンゴム	バーブ継手	標準 / 耐寒 / 耐熱	白	-60～250	めねじ	M4	15	横取出し	1個
アタッチメント式	[ニトリルゴム] ニトリルゴム	バーブ継手	標準 / 耐寒 / 耐熱	[黒] 黒	-26～120	めねじ	M4	20	横取出し	1個
アタッチメント式	[シリコンゴム] シリコンゴム	バーブ継手	標準 / 耐寒 / 耐熱	白	-60～250	めねじ	M4	20	横取出し	1個
アタッチメント式	フッ素ゴム	バーブ継手	標準 / 耐寒 / 耐熱	[黒] 黒に白点	-10～230	めねじ	M6	30	横取出し	1個
アタッチメント式	[ニトリルゴム] ニトリルゴム	バーブ継手	標準 / 耐寒 / 耐熱	[黒] 黒	-26～120	めねじ	M6	30	横取出し	1個
アタッチメント式	[シリコンゴム] シリコンゴム	バーブ継手	標準 / 耐寒 / 耐熱	白	-60～250	めねじ	M6	30	横取出し	1個
アタッチメント式	ウレタンゴム	バーブ継手	標準 / 耐寒	青	-20～75	めねじ	M6	30	横取出し	1個
アタッチメント式	[ニトリルゴム] ニトリルゴム	バーブ継手	標準 / 耐寒 / 耐熱	[黒] 黒	-26～120	めねじ	M6	40	横取出し	1個
アタッチメント式	[シリコンゴム] シリコンゴム	バーブ継手	標準 / 耐寒 / 耐熱	白	-60～250	めねじ	M6	40	横取出し	1個
アタッチメント式	[ニトリルゴム] ニトリルゴム	バーブ継手	標準 / 耐寒 / 耐熱	[黒] 黒	-26～120	めねじ	M6	50	横取出し	1個
アタッチメント式	[シリコンゴム] シリコンゴム	バーブ継手	標準 / 耐寒 / 耐熱	白	-60～250	めねじ	M6	50	横取出し	1個
アタッチメント式	フッ素ゴム	[Rp(G)] 継手なし(Rc)	標準 / 耐寒 / 耐熱	[黒] 黒に白点	-10～230	めねじ	M8	75	横取出し	1個
アタッチメント式	[ニトリルゴム] ニトリルゴム	[Rp(G)] 継手なし(Rc)	標準 / 耐寒 / 耐熱	[黒] 黒	-26～120	めねじ	M8	75	横取出し	1個
アタッチメント式	[シリコンゴム] シリコンゴム	[Rp(G)] 継手なし(Rc)	標準 / 耐寒 / 耐熱	白	-60～250	めねじ	M8	75	横取出し	1個
アタッチメント式	[ニトリルゴム] ニトリルゴム	[Rp(G)] 継手なし(Rc)	標準 / 耐寒 / 耐熱	[黒] 黒	-26～120	めねじ	M16	110	横取出し	1個
アタッチメント式	[シリコンゴム] シリコンゴム	[Rp(G)] 継手なし(Rc)	標準 / 耐寒 / 耐熱	白	-60～250	めねじ	M16	110	横取出し	1個
アタッチメント式	[ニトリルゴム] ニトリルゴム	[Rp(G)] 継手なし(Rc)	標準 / 耐寒 / 耐熱	[黒] 黒	-26～120	めねじ	M16	150	横取出し	1個
