コンバム（旧：妙徳）

バッファ式金具付パッド NAPUTSB・YSB

カタログ |

一部SALE 2026/01/31まで
数量スライド割引

通常単価(税別): 7,820円～39,733円特別価格

税込単価: 8,602円～43,706円特別価格

角度のある吸着物に対応したストローク式金具付パッド。【特長】・耐久性に優れてお...

パット形状
平形
本体種類
パッド+ホルダセット
パット種類
標準
取付方法
アタッチメント式
材質
ゴム系
接続ねじ種類
おねじ

未確定：候補が137型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

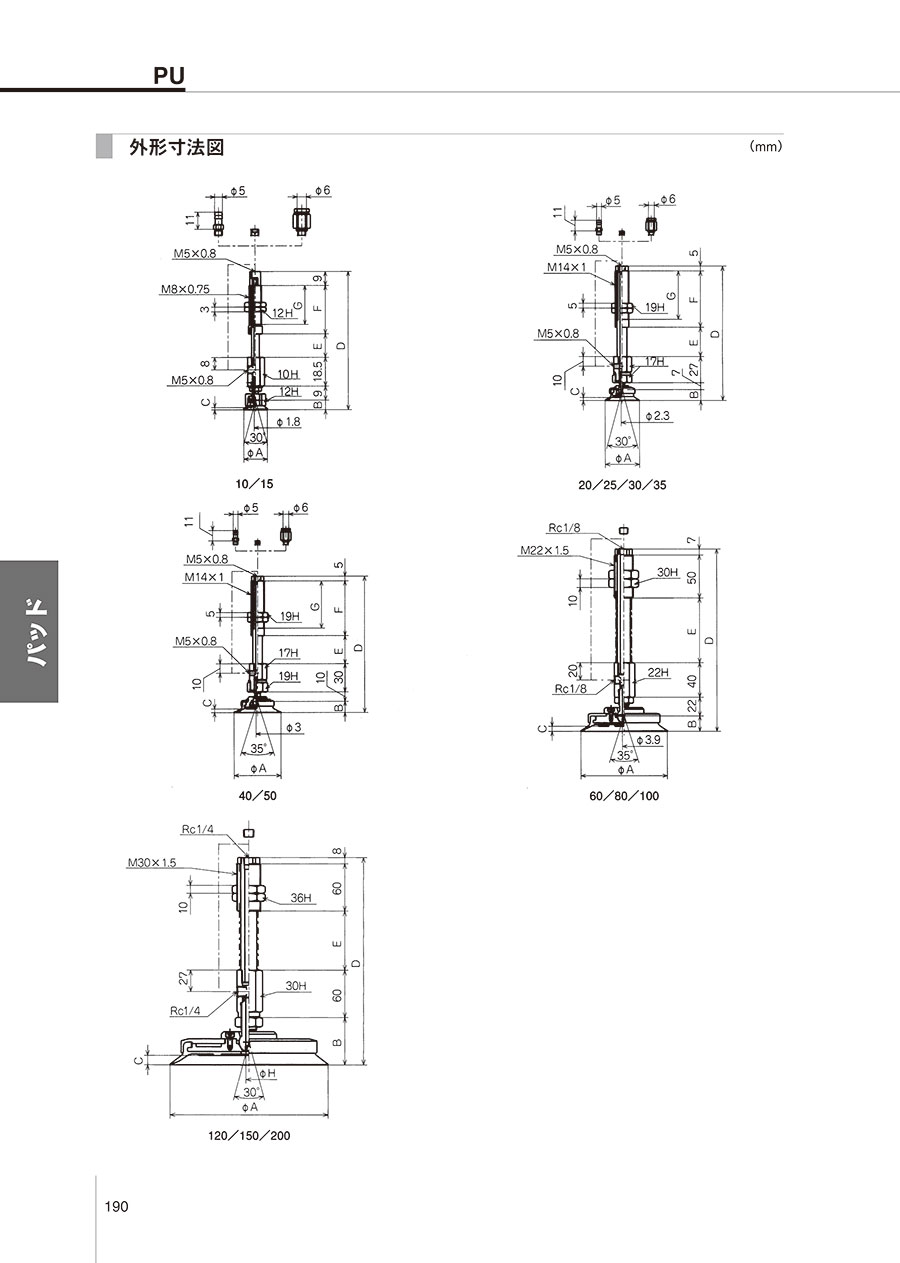

外形図

10／15、20／25／30／35、40／50、60／80／100、120／150／200

製品仕様

パッド径			φ10～50（直径10～50mm）		φ60～100（直径60～100mm）		φ120～200（直径120～200mm）
真空取出し方向			縦	横	縦	横	縦	横
配管継手	継手なし		M5	M5	Rc1/8	Rc1/8	Rc1/4	Rc1/4
	バーブ継手	φ4（直径4mm）×2.5	×	×	×	×	×	×
	バーブ継手	φ6（直径6mm）×4	○（M5）	○（M5）	×	×	×	×
	プッシュイン継手	φ4（直径4mm）×2.5	×	×	×	×	×	×
	プッシュイン継手	φ6（直径6mm）×4	○（M5）	○（M5）	×	×	×	×
金具取付け方法			おねじ	おねじ	おねじ	おねじ	おねじ	おねじ

製品仕様

記号	材質	硬度（A/S）	使用温度範囲	色
N	NBR（ニトリルゴム）	55	-26～120℃	黒
S	シリコーンゴム	55	-60～250℃	白
U	ウレタンゴム	55	-20～75℃	青
F	ふっ素ゴム	70	-10～230℃	黒に白点

規格表

型番	A	B	C	D	E	F	G	H	F¹	F²	質量（g）
NAPUT／YSB-10-3	10	5	1	67.5	3	23	17	-	0.61	0.77	25
NAPUT／YSB-10-10	10	5	1	74.5	10	23	17	-	0.61	1.17	25.5
NAPUT／YSB-10-15	10	5	1	87	15	30.5	24.5	-	0.64	1.17	28
NAPUT／YSB-15-3	15	6	1.4	68.5	3	23	17	-	0.61	0.77	25
NAPUT／YSB-15-10	15	6	1.4	75.5	10	23	17	-	0.61	1.17	25.5
NAPUT／YSB-15-15	15	6	1.4	88	15	30.5	24.5	-	0.64	1.17	28
NAPUT／YSB-20-6	20	9	2	90	6	36	28	-	2.45	3.43	88.5
NAPUT／YSB-20-15	20	9	2	99	15	36	28	-	2.45	4.9	93.5
NAPUT／YSB-20-30	20	9	2	136	30	58	50	-	2.9	5.88	118.5
NAPUT／YSB-25-6	25	9.5	2.5	90.5	6	36	28	-	2.45	3.43	88.5
NAPUT／YSB-25-15	25	9.5	2.5	99.5	15	36	28	-	2.45	4.9	93.5
NAPUT／YSB-25-30	25	9.5	2.5	136.5	30	58	50	-	2.9	5.88	118.5
NAPUT／YSB-30-6	30	10	2	91	6	36	28	-	2.45	3.43	93.5
NAPUT／YSB-30-15	30	10	2	100	15	36	28	-	2.45	4.9	98.5
NAPUT／YSB-30-30	30	10	2	137	30	58	50	-	2.9	5.88	123.5
NAPUT／YSB-35-6	35	11	3	92	6	36	28	-	2.45	3.43	94
NAPUT／YSB-35-15	35	11	3	101	15	36	28	-	2.45	4.9	99
NAPUT／YSB-35-30	35	11	3	138	30	58	50	-	2.9	5.88	124
NAPUT／YSB-40-6	40	11	3	98	6	36	28	-	2.45	3.43	123
NAPUT／YSB-40-15	40	11	3	107	15	36	28	-	2.45	4.9	128
NAPUT／YSB-40-30	40	11	3	144	30	58	50	-	2.9	5.88	153
NAPUT／YSB-50-6	50	12	4	99	6	36	28	-	2.45	3.43	124
NAPUT／YSB-50-15	50	12	4	108	15	36	28	-	2.45	4.9	129
NAPUT／YSB-50-30	50	12	4	145	30	58	50	-	2.9	5.88	154
NAPUT／YSB-60-10	60	16	5	155	20	-	-	-	8.82	11.8	487
NAPUT／YSB-60-30	60	16	5	185	50	-	-	-	6.76	15.6	521
NAPUT／YSB-60-50	60	16	5	210	75	-	-	-	8.33	19.6	548
NAPUT／YSB-80-10	80	18	6	157	20	-	-	-	8.82	11.8	559
NAPUT／YSB-80-30	80	18	6	187	50	-	-	-	6.76	15.6	593
NAPUT／YSB-80-50	80	18	6	212	75	-	-	-	8.33	19.6	620
NAPUT／YSB-100-10	100	18	6	157	20	-	-	-	8.82	11.8	695
NAPUT／YSB-100-30	100	18	6	187	50	-	-	-	6.76	15.6	729
NAPUT／YSB-100-50	100	18	6	212	75	-	-	-	8.33	19.6	756
NAPUT／YSB-120-20	120	53	8	216	35	-	-	5.9	15.6	29.4	1,414
NAPUT／YSB-120-50	120	53	8	256	75	-	-	5.9	14.7	29.4	1,495
NAPUT／YSB-150-20	150	55	10	218	35	-	-	5.9	15.6	29.4	1,640
NAPUT／YSB-150-50	150	55	10	258	75	-	-	5.9	14.7	29.4	1,721
NAPUT／YSB-200-20	200	60	12	223	35	-	-	7.9	15.6	29.4	2,780
NAPUT／YSB-200-50	200	60	12	263	75	-	-	7.9	14.7	29.4	2,861

（単位：mm）

注意）表中記号F¹は0ストローク時、F²はフルストローク時のバネ荷重（N）を表す。

選定サポート情報

注文例

形式番号の見方

型番リスト

表示件数

型番

ゴム系材質

配管継手

環境

色

使用温度範囲

(℃)

接続ねじ径

パッド径

(mm)

ストローク

(mm)

真空取出し方向

最小発注数量

[シリコンゴム] シリコンゴム	[Rp(G)] 継手なし(M5)	標準 / 耐寒 / 耐熱	白	-60～250	M8	10	3	縦取出し	1個
[シリコンゴム] シリコンゴム	[Rp(G)] 継手なし(M5)	標準 / 耐寒 / 耐熱	白	-60～250	M8	10	10	縦取出し	1個
[ニトリルゴム] ニトリルゴム	[Rp(G)] 継手なし(M5)	標準 / 耐寒 / 耐熱	[黒] 黒	-26～120	M8	10	15	縦取出し	1個
フッ素ゴム	[Rp(G)] 継手なし(M5)	標準 / 耐寒 / 耐熱	[黒] 黒に白点	-10～230	M8	15	10	縦取出し	1個
[ニトリルゴム] ニトリルゴム	プッシュイン継手	標準 / 耐寒 / 耐熱	[黒] 黒	-26～120	M8	15	10	縦取出し	1個
[シリコンゴム] シリコンゴム	[Rp(G)] 継手なし(M5)	標準 / 耐寒 / 耐熱	白	-60～250	M8	15	10	縦取出し	1個
[ニトリルゴム] ニトリルゴム	プッシュイン継手	標準 / 耐寒 / 耐熱	[黒] 黒	-26～120	M8	15	15	縦取出し	1個
[シリコンゴム] シリコンゴム	プッシュイン継手	標準 / 耐寒 / 耐熱	白	-60～250	M8	15	15	縦取出し	1個
[ニトリルゴム] ニトリルゴム	プッシュイン継手	標準 / 耐寒 / 耐熱	[黒] 黒	-26～120	M14	20	6	縦取出し	1個
[シリコンゴム] シリコンゴム	[Rp(G)] 継手なし(M5)	標準 / 耐寒 / 耐熱	白	-60～250	M14	20	15	縦取出し	1個
[シリコンゴム] シリコンゴム	プッシュイン継手	標準 / 耐寒 / 耐熱	白	-60～250	M14	20	15	縦取出し	1個
フッ素ゴム	[Rp(G)] 継手なし(M5)	標準 / 耐寒 / 耐熱	[黒] 黒に白点	-10～230	M14	20	30	縦取出し	1個
[ニトリルゴム] ニトリルゴム	[Rp(G)] 継手なし(M5)	標準 / 耐寒 / 耐熱	[黒] 黒	-26～120	M14	20	30	縦取出し	1個
[ニトリルゴム] ニトリルゴム	プッシュイン継手	標準 / 耐寒 / 耐熱	[黒] 黒	-26～120	M14	20	30	縦取出し	1個
[シリコンゴム] シリコンゴム	プッシュイン継手	標準 / 耐寒 / 耐熱	白	-60～250	M14	20	30	縦取出し	1個
[ニトリルゴム] ニトリルゴム	[Rp(G)] 継手なし(M5)	標準 / 耐寒 / 耐熱	[黒] 黒	-26～120	M14	25	15	縦取出し	1個
[ニトリルゴム] ニトリルゴム	プッシュイン継手	標準 / 耐寒 / 耐熱	[黒] 黒	-26～120	M14	25	15	縦取出し	1個
[ニトリルゴム] ニトリルゴム	バーブ継手	標準 / 耐寒 / 耐熱	[黒] 黒	-26～120	M14	25	30	縦取出し	1個
[ニトリルゴム] ニトリルゴム	プッシュイン継手	標準 / 耐寒 / 耐熱	[黒] 黒	-26～120	M14	30	6	縦取出し	1個
[ニトリルゴム] ニトリルゴム	[Rp(G)] 継手なし(M5)	標準 / 耐寒 / 耐熱	[黒] 黒	-26～120	M14	30	30	縦取出し	1個
[ニトリルゴム] ニトリルゴム	プッシュイン継手	標準 / 耐寒 / 耐熱	[黒] 黒	-26～120	M14	30	30	縦取出し	1個
[シリコンゴム] シリコンゴム	[Rp(G)] 継手なし(M5)	標準 / 耐寒 / 耐熱	白	-60～250	M14	30	30	縦取出し	1個
[シリコンゴム] シリコンゴム	プッシュイン継手	標準 / 耐寒 / 耐熱	白	-60～250	M14	30	30	縦取出し	1個
[ニトリルゴム] ニトリルゴム	[Rp(G)] 継手なし(M5)	標準 / 耐寒 / 耐熱	[黒] 黒	-26～120	M14	35	6	縦取出し	1個
[ニトリルゴム] ニトリルゴム	[Rp(G)] 継手なし(M5)	標準 / 耐寒 / 耐熱	[黒] 黒	-26～120	M14	35	30	縦取出し	1個
[ニトリルゴム] ニトリルゴム	プッシュイン継手	標準 / 耐寒 / 耐熱	[黒] 黒	-26～120	M14	35	30	縦取出し	1個
[ニトリルゴム] ニトリルゴム	プッシュイン継手	標準 / 耐寒 / 耐熱	[黒] 黒	-26～120	M14	40	6	縦取出し	1個
[ニトリルゴム] ニトリルゴム	[Rp(G)] 継手なし(M5)	標準 / 耐寒 / 耐熱	[黒] 黒	-26～120	M14	40	15	縦取出し	1個
[ニトリルゴム] ニトリルゴム	プッシュイン継手	標準 / 耐寒 / 耐熱	[黒] 黒	-26～120	M14	40	15	縦取出し	1個
[ニトリルゴム] ニトリルゴム	バーブ継手	標準 / 耐寒 / 耐熱	[黒] 黒	-26～120	M14	40	15	縦取出し	1個
フッ素ゴム	[Rp(G)] 継手なし(M5)	標準 / 耐寒 / 耐熱	[黒] 黒に白点	-10～230	M14	40	30	縦取出し	1個
[ニトリルゴム] ニトリルゴム	[Rp(G)] 継手なし(M5)	標準 / 耐寒 / 耐熱	[黒] 黒	-26～120	M14	40	30	縦取出し	1個
[ニトリルゴム] ニトリルゴム	プッシュイン継手	標準 / 耐寒 / 耐熱	[黒] 黒	-26～120	M14	40	30	縦取出し	1個
[ニトリルゴム] ニトリルゴム	バーブ継手	標準 / 耐寒 / 耐熱	[黒] 黒	-26～120	M14	40	30	縦取出し	1個
[シリコンゴム] シリコンゴム	[Rp(G)] 継手なし(M5)	標準 / 耐寒 / 耐熱	白	-60～250	M14	40	30	縦取出し	1個
[シリコンゴム] シリコンゴム	プッシュイン継手	標準 / 耐寒 / 耐熱	白	-60～250	M14	40	30	縦取出し	1個
ウレタンゴム	[Rp(G)] 継手なし(M5)	標準 / 耐寒	青	-20～75	M14	40	30	縦取出し	1個
[ニトリルゴム] ニトリルゴム	[Rp(G)] 継手なし(M5)	標準 / 耐寒 / 耐熱	[黒] 黒	-26～120	M14	50	6	縦取出し	1個
[ニトリルゴム] ニトリルゴム	[Rp(G)] 継手なし(M5)	標準 / 耐寒 / 耐熱	[黒] 黒	-26～120	M14	50	15	縦取出し	1個
[ニトリルゴム] ニトリルゴム	プッシュイン継手	標準 / 耐寒 / 耐熱	[黒] 黒	-26～120	M14	50	15	縦取出し	1個
ウレタンゴム	[Rp(G)] 継手なし(M5)	標準 / 耐寒	青	-20～75	M14	50	15	縦取出し	1個
ウレタンゴム	プッシュイン継手	標準 / 耐寒	青	-20～75	M14	50	15	縦取出し	1個
フッ素ゴム	[Rp(G)] 継手なし(M5)	標準 / 耐寒 / 耐熱	[黒] 黒に白点	-10～230	M14	50	30	縦取出し	1個
[ニトリルゴム] ニトリルゴム	[Rp(G)] 継手なし(M5)	標準 / 耐寒 / 耐熱	[黒] 黒	-26～120	M14	50	30	縦取出し	1個
[ニトリルゴム] ニトリルゴム	プッシュイン継手	標準 / 耐寒 / 耐熱	[黒] 黒	-26～120	M14	50	30	縦取出し	1個
[ニトリルゴム] ニトリルゴム	バーブ継手	標準 / 耐寒 / 耐熱	[黒] 黒	-26～120	M14	50	30	縦取出し	1個
[シリコンゴム] シリコンゴム	[Rp(G)] 継手なし(M5)	標準 / 耐寒 / 耐熱	白	-60～250	M14	50	30	縦取出し	1個
[シリコンゴム] シリコンゴム	プッシュイン継手	標準 / 耐寒 / 耐熱	白	-60～250	M14	50	30	縦取出し	1個
[シリコンゴム] シリコンゴム	バーブ継手	標準 / 耐寒 / 耐熱	白	-60～250	M14	50	30	縦取出し	1個
ウレタンゴム	[Rp(G)] 継手なし(M5)	標準 / 耐寒	青	-20～75	M14	50	30	縦取出し	1個
[ニトリルゴム] ニトリルゴム	[Rp(G)] 継手なし(Rc)	標準 / 耐寒 / 耐熱	[黒] 黒	-26～120	M22	60	10	縦取出し	1個
ウレタンゴム	[Rp(G)] 継手なし(Rc)	標準 / 耐寒	青	-20～75	M22	60	10	縦取出し	1個
[ニトリルゴム] ニトリルゴム	[Rp(G)] 継手なし(Rc)	標準 / 耐寒 / 耐熱	[黒] 黒	-26～120	M22	60	30	縦取出し	1個
ウレタンゴム	[Rp(G)] 継手なし(Rc)	標準 / 耐寒	青	-20～75	M22	60	30	縦取出し	1個
[ニトリルゴム] ニトリルゴム	[Rp(G)] 継手なし(Rc)	標準 / 耐寒 / 耐熱	[黒] 黒	-26～120	M22	60	50	縦取出し	1個
[シリコンゴム] シリコンゴム	[Rp(G)] 継手なし(Rc)	標準 / 耐寒 / 耐熱	白	-60～250	M22	60	50	縦取出し	1個
ウレタンゴム	[Rp(G)] 継手なし(Rc)	標準 / 耐寒	青	-20～75	M22	60	50	縦取出し	1個
[ニトリルゴム] ニトリルゴム	[Rp(G)] 継手なし(Rc)	標準 / 耐寒 / 耐熱	[黒] 黒	-26～120	M22	80	10	縦取出し	1個
[シリコンゴム] シリコンゴム	[Rp(G)] 継手なし(Rc)	標準 / 耐寒 / 耐熱	白	-60～250	M22	80	10	縦取出し	1個
ウレタンゴム	[Rp(G)] 継手なし(Rc)	標準 / 耐寒	青	-20～75	M22	80	10	縦取出し	1個
