メカニカル部品技術窓口
バッファ式金具付パッド NAPHTS・YS
- 通常単価(税別)
- 5,011円～8,168円
- 税込単価
- 5,512円～8,985円
通常出荷日：7日目
吸着面が深い形状をしたバッファ式金具付パッド。【特長】・吸着面に突起などある場合回避が可能。・突起、球...
詳細を確認未確定：候補が4型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
製品仕様
バッファ式金具付パッド／NAPHTS／YSの製品イメージ
- 金具、止めねじ、パッドの組み合わせによって構成
装着方法
φ30～90（直径30～90mm）
止めねじでパッドを金具にねじ込む

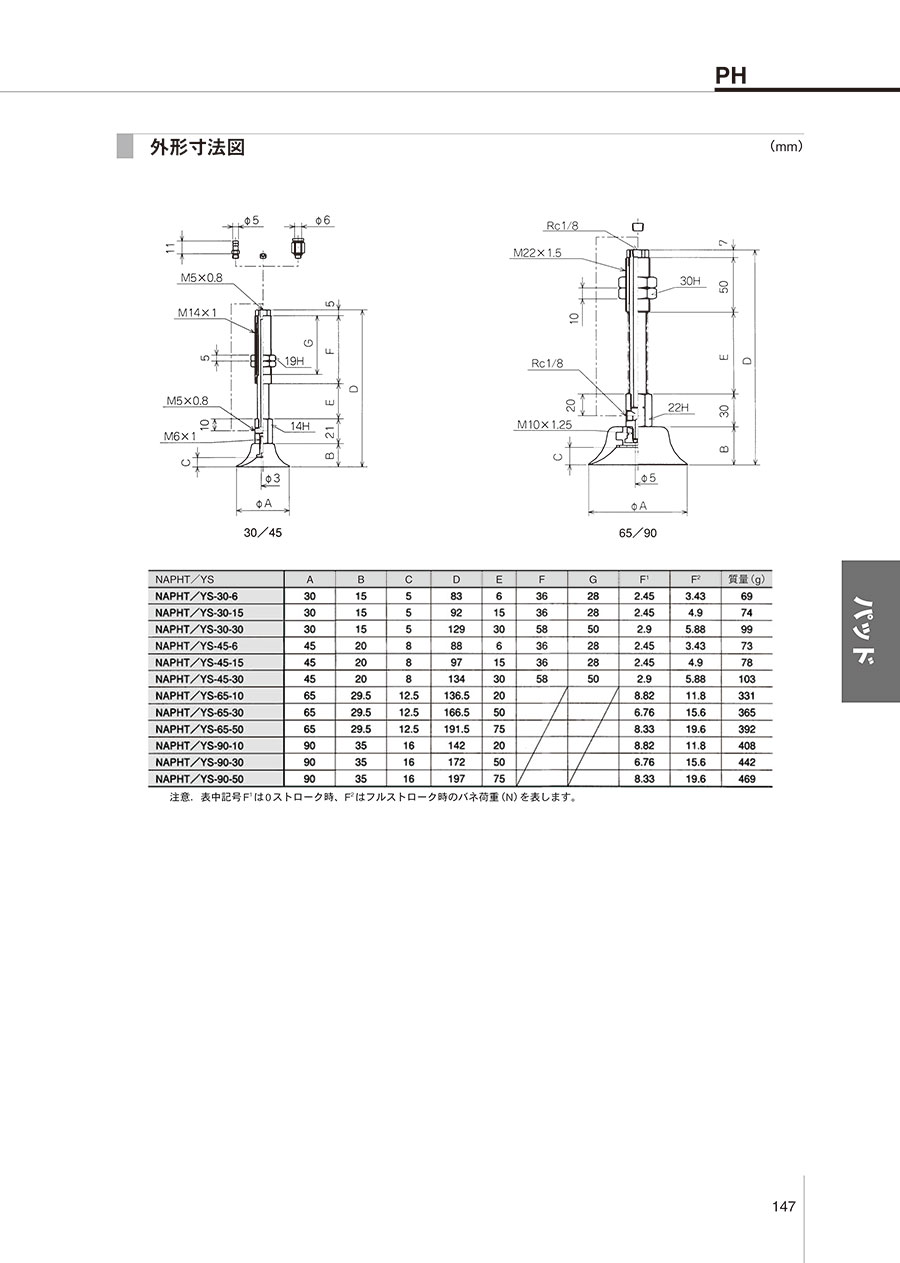

製品仕様
| パッド径 | 単位 | φ30（パッド径30mm）、φ45（パッド径45mm） | φ65（パッド径65mm）、φ90（パッド径90mm） | ||||
|---|---|---|---|---|---|---|---|
| ストローク | mm | 6 | 15 | 30 | 10 | 30 | 50 |
| 0ストローク時バネ荷重 | N | 2.45 | 2.9 | 8.82 | 6.76 | 8.33 | |
| フルストローク時バネ荷重 | N | 3.43 | 4.9 | 5.88 | 11.8 | 15.6 | 19.6 |
組み合わせ一覧表
| 形式番号 | パッド | 止めねじ | 金具セット | 配管部仕様 | ||
|---|---|---|---|---|---|---|
| 継手なし・無記号 | バーブ継手・T | プッシュイン継手・O | ||||
| NAPH○S-30-6-□（-T/O） | PHG-30-□ | TN-PF-25-M6 | NAPF○S-20B-6-K（-T/O） | M5X0.8（めねじ） | φ6×4（直径6×4mm） | |
| NAPH○S-30-15-□（-T/O） | NAPF○S-20B-15-K（-T/O） | |||||
| NAPH○S-30-30-□（-T/O） | NAPF○S-20B-30-K（-T/O） | |||||
| NAPH○S-45-6-□（-T/O） | PHG-45-□ | NAPF○S-20B-6-K（-T/O） | ||||
| NAPH○S-45-15-□（-T/O） | NAPF○S-20B-15-K（-T/O） | |||||
| NAPH○S-45-30-□（-T/O） | NAPF○S-20B-30-K（-T/O） | |||||
| NAPH○S-65-10-□ | PHG-65-□ | TN-PH-65-M10 | NAPF○S-60-10-K（-T/O） | Rc1/8（めねじ） | - | |
| NAPH○S-65-30-□ | NAPF○S-60-30-K（-T/O） | |||||
| NAPH○S-65-50-□ | NAPF○S-60-50-K（-T/O） | |||||
| NAPH○S-90-10-□ | PHG-90-□ | NAPF○S-60-10-K（-T/O） | ||||
| NAPH○S-90-30-□ | NAPF○S-60-30-K（-T/O） | |||||
| NAPH○S-90-50-□ | NAPF○S-60-50-K（-T/O） | |||||
- □はパッドの材質を表します。
- 〇は真空取出し方向（TかY）を表します。
形式番号
形式番号
（1）真空取出し方向
- T：縦
- Y：横
（2）パッド径／ストローク（mm）
| 記号 | パッド径ストローク |
|---|---|
| 30-6 | φ30-6（パッド径30mm）-6 |
| 30-15 | φ30-15（パッド径30mm）-15 |
| 30-30 | φ30-30（パッド径30mm）-30 |
| 45-6 | φ45-6（パッド径45mm）-6 |
| 45-15 | φ45-15（パッド径45mm）-15 |
| 45-30 | φ45-30（パッド径45mm）-30 |
| 記号 | パッド径ストローク |
|---|---|
| 65-10 | φ65-10（パッド径65mm）-10 |
| 65-30 | φ65-30（パッド径65mm）-30 |
| 65-50 | φ65-50（パッド径65mm）-50 |
| 90-10 | φ90-10（パッド径90mm）-10 |
| 90-30 | φ90-30（パッド径90mm）-30 |
| 90-50 | φ90-50（パッド径90mm）-50 |
（3）パッドゴム材質（記号：材質）
- N：NBR（ニトリルゴム）
- S：シリコーンゴム
（4）継手
- 無記号：なし
- T：バーブ
- O：プッシュイン
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
5,011円 ( 5,512円 ) | 7日目 |
8,168円 ( 8,985円 ) | 7日目 |
7,664円 ( 8,430円 ) | 7日目 |
8,168円 ( 8,985円 ) | 7日目 |
商品担当おすすめ
バッファ式金具付パッド NAPHTS・YSのレビュー
この商品のレビューはありません
よくあるご質問（FAQ）
Q使用用途どのような場合ですか？
A
パッド表面の深さ高く、ワーク表面で突起物などある場合追従しやすく出来るパッドです。
