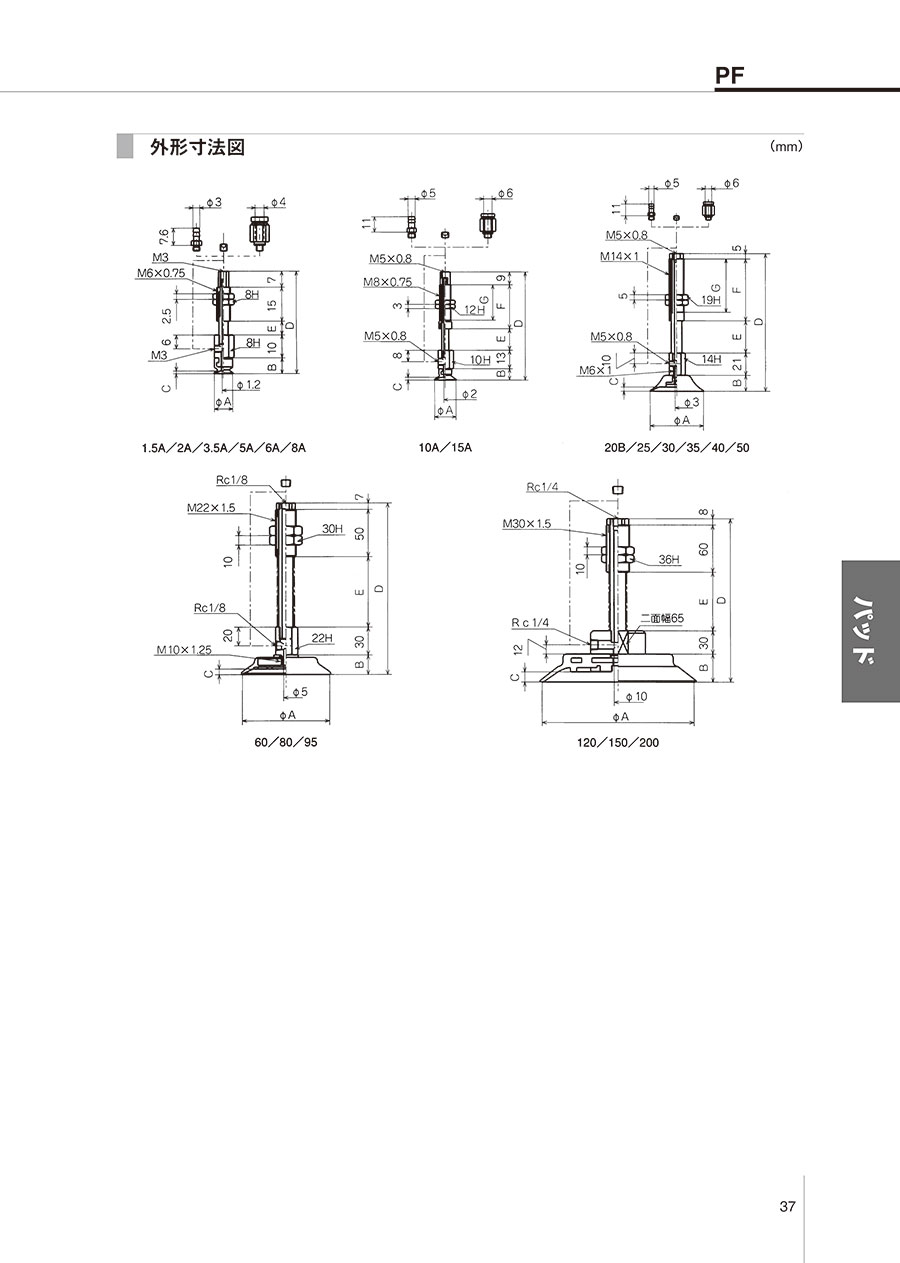

-		形式番号	円形パッド
-		形式番号	1.5A	2A	3.5A	5A	6A	8A	10A	15A	20B	25	30	35	40	50	60	80	95	120	150	200
金具セット	縦取出し	NAPFTS-1.5A-3-K	○	○	○	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-
		NAPFTS-1.5A-6-K	○	○	○	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-
		NAPFTS-5A-3-K	-	-	-	○	○	○	-	-	-	-	-	-	-	-	-	-	-	-	-	-
		NAPFTS-5A-6-K	-	-	-	○	○	○	-	-	-	-	-	-	-	-	-	-	-	-	-	-
		NAPFTS-10A-3-K	-	-	-	-	-	-	○	○	-	-	-	-	-	-	-	-	-	-	-	-
		NAPFTS-10A-10-K	-	-	-	-	-	-	○	○	-	-	-	-	-	-	-	-	-	-	-	-
		NAPFTS-10A-15-K	-	-	-	-	-	-	○	○	-	-	-	-	-	-	-	-	-	-	-	-
		NAPFTS-20B-6-K	-	-	-	-	-	-	-	-	○	○	○	○	○	○	-	-	-	-	-	-
		NAPFTS-20B-15-K	-	-	-	-	-	-	-	-	○	○	○	○	○	○	-	-	-	-	-	-
		NAPFTS-20B-30-K	-	-	-	-	-	-	-	-	○	○	○	○	○	○	-	-	-	-	-	-
		NAPFTS-60-10-K	-	-	-	-	-	-	-	-	-	-	-	-	-	-	○	○	○	-	-	-
		NAPFTS-60-30-K	-	-	-	-	-	-	-	-	-	-	-	-	-	-	○	○	○	-	-	-
		NAPFTS-60-50-K	-	-	-	-	-	-	-	-	-	-	-	-	-	-	○	○	○	-	-	-
		NAPFTS-120-20-K	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	○	○	○
		NAPFTS-120-50-K	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	○	○	○
	横取出し	NAPFYS-1.5A-3-K	○	○	○	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-
		NAPFYS-1.5A-6-K	○	○	○	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-
		NAPFYS-5A-3-K	-	-	-	○	○	○	-	-	-	-	-	-	-	-	-	-	-	-	-	-
		NAPFYS-5A-6-K	-	-	-	○	○	○	-	-	-	-	-	-	-	-	-	-	-	-	-	-
		NAPFYS-10A-3-K	-	-	-	-	-	-	○	○	-	-	-	-	-	-	-	-	-	-	-	-
		NAPFYS-10A-10-K	-	-	-	-	-	-	○	○	-	-	-	-	-	-	-	-	-	-	-	-
		NAPFYS-10A-15-K	-	-	-	-	-	-	○	○	-	-	-	-	-	-	-	-	-	-	-	-
		NAPFYS-20B-6-K	-	-	-	-	-	-	-	-	○	○	○	○	○	○	-	-	-	-	-	-
		NAPFYS-20B-15-K	-	-	-	-	-	-	-	-	○	○	○	○	○	○	-	-	-	-	-	-
		NAPFYS-20B-30-K	-	-	-	-	-	-	-	-	○	○	○	○	○	○	-	-	-	-	-	-
		NAPFYS-60-10-K	-	-	-	-	-	-	-	-	-	-	-	-	-	-	○	○	○	-	-	-
		NAPFYS-60-30-K	-	-	-	-	-	-	-	-	-	-	-	-	-	-	○	○	○	-	-	-
		NAPFYS-60-50-K	-	-	-	-	-	-	-	-	-	-	-	-	-	-	○	○	○	-	-	-
		NAPFYS-120-20-K	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	○	○	○
		NAPFYS-120-50-K	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	○	○	○

※1パッド径φ15（パッド径15mm）以下は金具セットにパッドを直接装着する。
※2パッド径φ20～50（パッド径20～50mm）は金具セットとパッド装着用の止めねじが必要。
※3パッド径φ60（パッド径60mm）以上はパッドに取付け用金具が内蔵されているので、直接金具をねじ込む。
※4パッド径φ120（パッド径120mm）以上の場合はパッドに添付している取付けボルトで取付金具に取付ける。
※5NAPFT／YS-1.5A／5A-#タイプの取付用H8ナットの締付トルクは2.0N・m以下を推奨。締め過ぎた場合、動作不良の原因となることがある。

開発秘話

取付金具のストローク部分をステンレス素材に変更し、高耐久性を実現することにより、長くご使用いただけるよう開発いたしました。

型番リスト

表示件数

型番

配管継手

パッド径

(mm)

円形パッド

ストローク

(mm)

真空取出し方向

最小発注数量

[Rp(G)] 継手なし(M3)	1.5	1.5A 2A 3.5A	3	縦取出し	1個
バーブ継手	1.5	1.5A 2A 3.5A	6	縦取出し	1個
[Rp(G)] 継手なし(M3)	5	5A 6A 8A	3	縦取出し	1個
[Rp(G)] 継手なし(M3)	5	5A 6A 8A	6	縦取出し	1個
[Rp(G)] 継手なし(M5)	10	10A 15A	10	縦取出し	1個
プッシュイン継手	10	10A 15A	10	縦取出し	1個
バーブ継手	10	10A 15A	10	縦取出し	1個
[Rp(G)] 継手なし(M5)	10	10A 15A	15	縦取出し	1個
プッシュイン継手	10	10A 15A	15	縦取出し	1個
[Rp(G)] 継手なし(M5)	20	20B 25 30 35 40 50	6	縦取出し	1個
プッシュイン継手	20	20B 25 30 35 40 50	6	縦取出し	1個
バーブ継手	20	20B 25 30 35 40 50	6	縦取出し	1個
[Rp(G)] 継手なし(M5)	20	20B 25 30 35 40 50	15	縦取出し	1個
プッシュイン継手	20	20B 25 30 35 40 50	15	縦取出し	1個
バーブ継手	20	20B 25 30 35 40 50	15	縦取出し	1個
プッシュイン継手	20	20B 25 30 35 40 50	30	縦取出し	1個
バーブ継手	20	20B 25 30 35 40 50	30	縦取出し	1個
[Rp(G)] 継手なし(Rc)	60	60 80 95	10	縦取出し	1個
[Rp(G)] 継手なし(Rc)	60	60 80 95	30	縦取出し	1個
[Rp(G)] 継手なし(Rc)	60	60 80 95	50	縦取出し	1個
[Rp(G)] 継手なし(Rc)	120	120 150 200	50	縦取出し	1個
[Rp(G)] 継手なし(M3)	5	5A 6A 8A	3	横取出し	1個
プッシュイン継手	5	5A 6A 8A	3	横取出し	1個
バーブ継手	5	5A 6A 8A	3	横取出し	1個
[Rp(G)] 継手なし(M3)	5	5A 6A 8A	6	横取出し	1個
バーブ継手	5	5A 6A 8A	6	横取出し	1個
[Rp(G)] 継手なし(M5)	10	10A 15A	10	横取出し	1個
バーブ継手	10	10A 15A	10	横取出し	1個
[Rp(G)] 継手なし(M5)	10	10A 15A	15	横取出し	1個
バーブ継手	10	10A 15A	15	横取出し	1個
[Rp(G)] 継手なし(M5)	20	20B 25 30 35 40 50	6	横取出し	1個
[Rp(G)] 継手なし(M5)	20	20B 25 30 35 40 50	15	横取出し	1個
プッシュイン継手	20	20B 25 30 35 40 50	15	横取出し	1個
バーブ継手	20	20B 25 30 35 40 50	15	横取出し	1個
[Rp(G)] 継手なし(M5)	20	20B 25 30 35 40 50	30	横取出し	1個
プッシュイン継手	20	20B 25 30 35 40 50	30	横取出し	1個
バーブ継手	20	20B 25 30 35 40 50	30	横取出し	1個
[Rp(G)] 継手なし(Rc)	60	60 80 95	30	横取出し	1個
[Rp(G)] 継手なし(Rc)	60	60 80 95	50	横取出し	1個
[Rp(G)] 継手なし(Rc)	120	120 150 200	50	横取出し	1個

通常単価(税別) (税込単価)	通常出荷日

2,890円 ( 3,179円 )	7日目
3,252円 ( 3,577円 )	7日目
3,062円 ( 3,368円 )	2日目
2,890円 ( 3,179円 )	7日目
3,337円 ( 3,671円 )	5日目
3,561円 ( 3,917円 )	7日目
3,387円 ( 3,726円 )	7日目
3,672円 ( 4,039円 )	7日目
3,839円 ( 4,223円 )	7日目
3,738円 ( 4,112円 )	7日目
3,924円 ( 4,316円 )	7日目
3,795円 ( 4,175円 )	7日目
4,006円 ( 4,407円 )	在庫品1日目当日出荷可能
4,203円 ( 4,623円 )	7日目
4,151円 ( 4,566円 )	7日目
4,481円 ( 4,929円 )	7日目
4,340円 ( 4,774円 )	7日目
4,954円 ( 5,449円 )	7日目
5,468円 ( 6,015円 )	7日目
5,577円 ( 6,135円 )	6日目
15,752円 ( 17,327円 )	7日目
2,697円 ( 2,967円 )	7日目
2,936円 ( 3,230円 )	7日目
2,744円 ( 3,018円 )	7日目
2,873円 ( 3,160円 )	7日目
2,918円 ( 3,210円 )	7日目
3,331円 ( 3,664円 )	7日目
3,387円 ( 3,726円 )	7日目
3,613円 ( 3,974円 )	7日目
3,647円 ( 4,012円 )	7日目
3,701円 ( 4,071円 )	7日目
3,982円 ( 4,380円 )	7日目
4,203円 ( 4,623円 )	7日目
4,012円 ( 4,413円 )	7日目
4,264円 ( 4,690円 )	7日目
4,481円 ( 4,929円 )	7日目
4,290円 ( 4,719円 )	7日目
5,376円 ( 5,914円 )	7日目
5,743円 ( 6,317円 )	7日目
15,752円 ( 17,327円 )	7日目

詳細情報

基本情報

基本情報

豊富な種類を取り揃えたバッファ式金具付パッドNAPFTS・YS用金具セット。
【特長】
・耐久性に優れており長寿命。
・ストローク部分にドライベアリングを採用しており耐久性に優れている。
【用途】
・多彩なストローク長があるので最適な吸着搬送に。
・耐油、耐熱性に優れるため、あらゆる環境での使用に。

カタログ

カタログ (見開き版)

商品担当おすすめ

コンバム（旧：妙徳）
CONVUM 真空発生器コンバムユニット 10S
真空、破壊制御用電磁弁、真空フィルタ搭載のオールインワンタイプの真空発生器（エジェクタ）です。弊社吸着パッドの真空発生に最適です。
コンバム（旧：妙徳）
真空エジェクタユニット MC72シリーズ
大排気量タイプで、重量の重いワーク、通気性のあるワークの搬送に最適。マニホールドは両側から取付タイプのため、簡単に連数増加が可能。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
