メカニカル部品技術窓口
じゃばら形パッド PBシリーズ バッファ式金具付パッド 保守部品(金具セット) NAPB□S-K
- 通常単価(税別)
- 3,796円～4,454円
- 税込単価
- 4,176円～4,899円
通常出荷日：7日目
・コンバム社製のPBシリーズ バッファ式金具付きパッドです。
未確定：候補が6型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

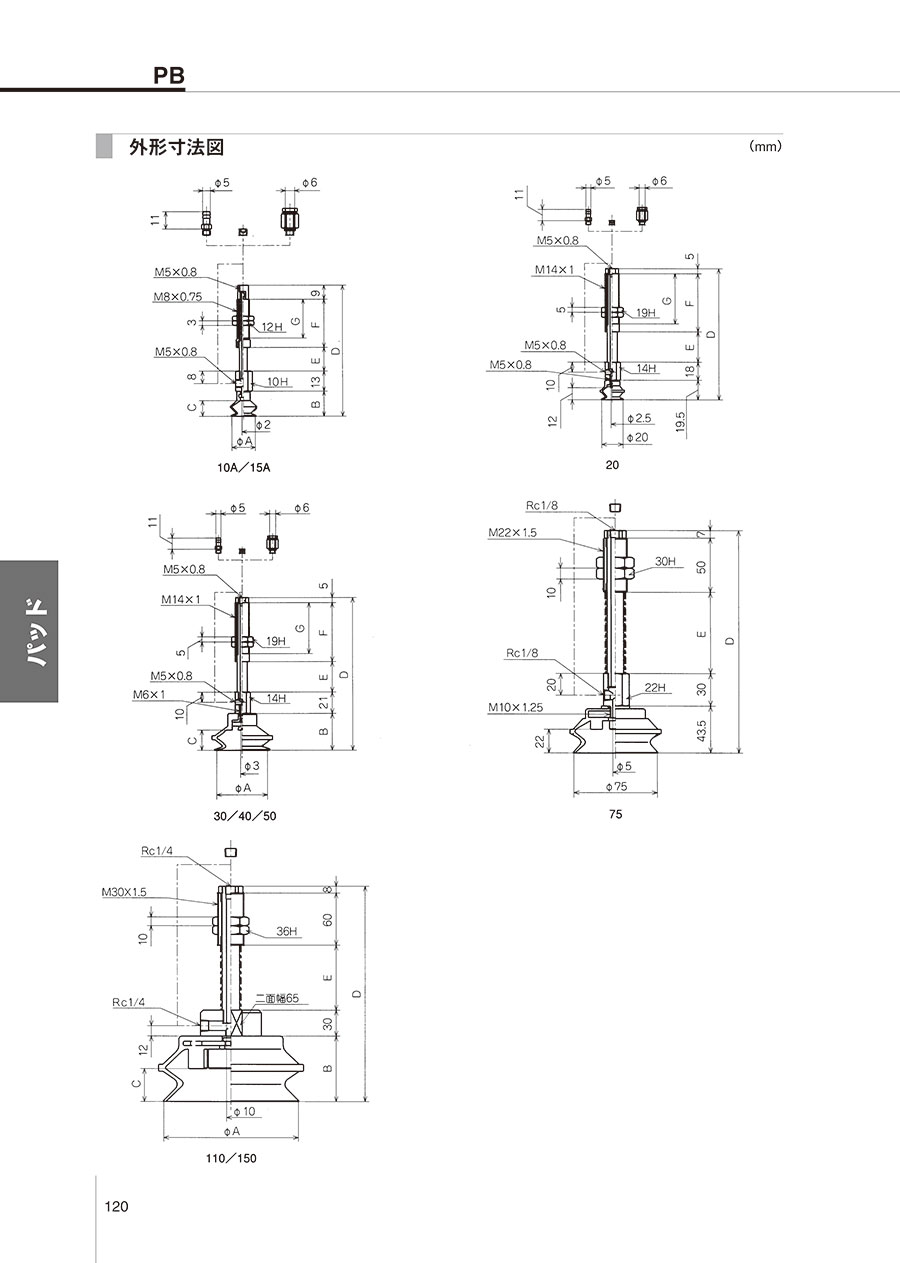

外形図
単位：mm
製品仕様
製品仕様
| パッド径 | φ10～50 | |||
|---|---|---|---|---|
| 真空取出し方向 | 縦 | 横 | ||
| 配管継手 | 継手なし | M5 | M5 | |
| バーブ継手 | φ4×2.5 | × | × | |
| φ6×4 | ○（M5） | ○（M5） | ||
| プッシュイン継手 | φ4×2.5 | × | × | |
| φ6×4 | ○（M5） | ○（M5） | ||
| 金具取付け方法 | おねじ | おねじ | ||
製品仕様
| 記号 | 材質 | 硬度（Hs） | 使用温度範囲 | 色 | 体積抵抗率 |
|---|---|---|---|---|---|
| N | NBR（ニトリルゴム） | A55/S | -26～+120℃ | 黒 | - |
| S | シリコーンゴム | A55/S | -60～+250℃ | 白 | - |
| U | ウレタンゴム | A55/S | -20～+75℃ | 青 | - |
| F | ふっ素ゴム | A70/S | -10～+230℃ | 黒に白点 | - |
| NE | 導電性NBR（ニトリルゴム） | A70/S | 0～+60℃ | 黒に青点 | 800～1,000 Ω・cm |
| SE | 導電性シリコーンゴム | A55/S | -10～+130℃ | 黒に赤点 | 5～15 Ω・cm |
注）体積抵抗率は導電性を表すもので、cm3 当たりの抵抗値を表す。
金具対応一覧
| - | 型番 | 円形パッド | |
|---|---|---|---|
| 20 | |||
| 金具 セット | 縦取出し | NAPBTS-20-6-K | ○ |
| NAPBTS-20-15-K | ○ | ||
| NAPBTS-20-30-K | ○ | ||
注）パッド径φ 20 ～ 50 は金具セットとパッド装着用の止めねじが必要です。
規格表
単位：mm
| 型番 | D | E | F | G | F1 | F2 | 質量（g） |
|---|---|---|---|---|---|---|---|
| NAPBT/YS-20-6 | 84.5 | 6 | 36 | 28 | 2.45 | 3.43 | 67 |
| NAPBT/YS-20-15 | 93.5 | 15 | 36 | 28 | 2.45 | 4.9 | 72 |
| NAPBT/YS-20-30 | 130.5 | 30 | 58 | 50 | 2.9 | 5.88 | 97 |
注意. 表中記号F1は0ストローク時。F2はフルストローク時のバネ荷重（N）を表します。
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
3,901円 ( 4,291円 ) | 7日目 |
4,177円 ( 4,595円 ) | 7日目 |
4,177円 ( 4,595円 ) | 7日目 |
4,454円 ( 4,899円 ) | 7日目 |
3,796円 ( 4,176円 ) | 7日目 |
3,901円 ( 4,291円 ) | 7日目 |
