コンバム（旧：妙徳）

三段じゃばら形パッド PCシリーズ バッファ式回り止め金具付パッド NAPCTH・YH

三段じゃばら形パッド PCシリーズ バッファ式回り止め金具付パッド NAPCTH・YH
この商品のFAQをみる（1件）
通常単価(税別)
4,240円～5,862円
税込単価
4,664円～6,448円

じゃばら機構採用により様々な段差、角度に対応できるパッド（取り付け金具付）。【...

詳細情報を確認する
未確定：候補が28型番あります。
数量：

商品情報

三段じゃばら形パッド PCシリーズ バッファ式回り止め金具付パッド NAPC□Hの仕様

金具、止めねじ、パッドの組み合わせによって構成される。

  • 共通仕様（チューブ外径φ6（直径6mm））：T 1.5／O 4.0
  • 真空取出し方向：T 縦／Y 横
  • 継手：無記号 なし／T （バーブ）／O （プッシュイン）
構成イメージ

構成イメージ

使用例

伸縮性があるじゃばらで吸着面が斜めのワーク、球体ワークに最適。

缶／電球／管材（使用イメージ）

缶／電球／管材（使用イメージ）

製品仕様

パッド径単位φ5（パッド径5mm）、φ7（パッド径7mm）φ10～20（パッド径10～20mm）φ30～60（パッド径30～60mm）
ストロークmm310153101561530
0ストローク時パネ荷重N0.270.290.610.642.452.9
フルストローク時パネ荷重N0.430.820.830.771.173.434.95.88

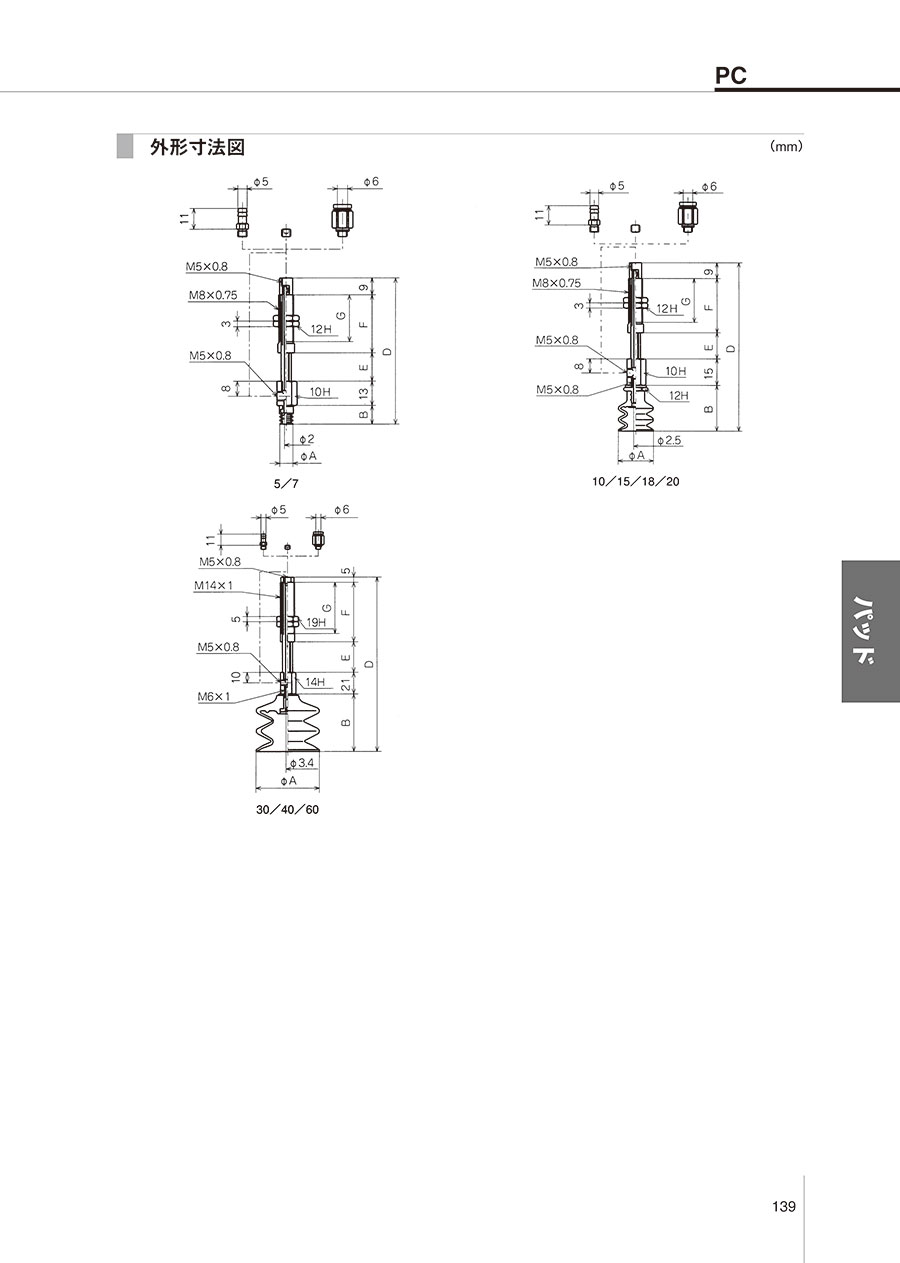

外形寸法図の一例

NAPCT/YH-5の外形寸法図



（単位：mm）



NAPCT/YH-5の外形寸法図

NAPCT/YH-5の外形寸法図

形式DEFG質量（g）
NAPCT/YH-5-3-□（-T/O）57.53231721
NAPCT/YH-5-10-□（-T/O）64.51021.5
NAPCT/YH-5-15-□（-T/O）771530.524.524.5
  • ※ □はパッドの材質を表します。
  • ※ 質量はパッド材質 NBR（ニトリルゴム）・継手なし時の数値です。

NAPCT/YH-15の外形寸法図



（単位：mm）



NAPCT/YH-15の外形寸法図

NAPCT/YH-15の外形寸法図

形式DEFG質量（g）
NAPCT/YH-15-3-□（-T/O）76.23231723.5
NAPCT/YH-15-10-□（-T/O）83.21024
NAPCT/YH-15-15-□（-T/O）95.71530.524.527
  • ※ □はパッドの材質を表します。
  • ※ 質量はパッド材質 NBR（ニトリルゴム）・継手なし時の数値です。

NAPCT/YH-30の外形寸法図



（単位：mm）



NAPCT/YH-30の外形寸法図

NAPCT/YH-30の外形寸法図

形式DEFG質量（g）
NAPCT/YH-30-6-□（-T/O）106.76362878
NAPCT/YH-30-15-□（-T/O）115.71583
NAPCT/YH-30-30-□（-T/O）152.7305850107
  • ※ □はパッドの材質を表します。
  • ※ 質量はパッド材質 NBR（ニトリルゴム）・継手なし時の数値です。

型番リスト

表示件数
  • 1
    • 型番
    NAPCTH-5-3-S
    NAPCTH-5-10-N
    NAPCTH-5-15-N
    NAPCTH-5-15-S-T
    NAPCTH-7-10-N
    NAPCTH-7-15-S-O
    NAPCTH-10-10-N
    NAPCTH-10-10-S
    NAPCTH-10-15-N
    NAPCTH-10-15-N-O
    NAPCTH-10-15-S-O
    NAPCTH-15-10-N
    NAPCTH-15-10-N-O
    NAPCTH-15-10-S
    NAPCTH-15-10-S-O
    NAPCTH-15-15-N
    NAPCTH-20-10-N
    NAPCTH-20-10-S-O
    NAPCTH-30-30-N
    NAPCTH-30-30-S-O
    NAPCTH-40-15-N-T
    NAPCTH-40-30-N
    NAPCYH-10-10-N-O
    NAPCYH-15-10-N-T
    NAPCYH-15-10-S
    NAPCYH-18-10-S
    NAPCYH-40-15-N-O
    NAPCYH-40-30-N-O

    ゴム系材質

    配管継手

    環境

    色

    使用温度範囲

    (℃)

    接続ねじ径

    パッド径

    (mm)

    ストローク

    (mm)

    真空取出し方向

    		最小発注数量
    [シリコンゴム] シリコンゴム
    [Rp(G)] 継手なし(M5)
    標準 / 耐寒 / 耐熱
    白
    -60～250
    M8
    5
    3
    縦取出し
    1個
    [ニトリルゴム] ニトリルゴム
    [Rp(G)] 継手なし(M5)
    標準 / 耐寒 / 耐熱
    [黒] 黒
    -26～120
    M8
    5
    10
    縦取出し
    1個
    [ニトリルゴム] ニトリルゴム
    [Rp(G)] 継手なし(M5)
    標準 / 耐寒 / 耐熱
    [黒] 黒
    -26～120
    M8
    5
    15
    縦取出し
    1個
    [シリコンゴム] シリコンゴム
    バーブ継手
    標準 / 耐寒 / 耐熱
    白
    -60～250
    M8
    5
    15
    縦取出し
    1個
    [ニトリルゴム] ニトリルゴム
    [Rp(G)] 継手なし(M5)
    標準 / 耐寒 / 耐熱
    [黒] 黒
    -26～120
    M8
    7
    10
    縦取出し
    1個
    [シリコンゴム] シリコンゴム
    プッシュイン継手
    標準 / 耐寒 / 耐熱
    白
    -60～250
    M8
    7
    15
    縦取出し
    1個
    [ニトリルゴム] ニトリルゴム
    [Rp(G)] 継手なし(M5)
    標準 / 耐寒 / 耐熱
    [黒] 黒
    -26～120
    M8
    10
    10
    縦取出し
    1個
    [シリコンゴム] シリコンゴム
    [Rp(G)] 継手なし(M5)
    標準 / 耐寒 / 耐熱
    白
    -60～250
    M8
    10
    10
    縦取出し
    1個
    [ニトリルゴム] ニトリルゴム
    [Rp(G)] 継手なし(M5)
    標準 / 耐寒 / 耐熱
    [黒] 黒
    -26～120
    M8
    10
    15
    縦取出し
    1個
    [ニトリルゴム] ニトリルゴム
    プッシュイン継手
    標準 / 耐寒 / 耐熱
    [黒] 黒
    -26～120
    M8
    10
    15
    縦取出し
    1個
    [シリコンゴム] シリコンゴム
    プッシュイン継手
    標準 / 耐寒 / 耐熱
    白
    -60～250
    M8
    10
    15
    縦取出し
    1個
    [ニトリルゴム] ニトリルゴム
    [Rp(G)] 継手なし(M5)
    標準 / 耐寒 / 耐熱
    [黒] 黒
    -26～120
    M8
    15
    10
    縦取出し
    1個
    [ニトリルゴム] ニトリルゴム
    プッシュイン継手
    標準 / 耐寒 / 耐熱
    [黒] 黒
    -26～120
    M8
    15
    10
    縦取出し
    1個
    [シリコンゴム] シリコンゴム
    [Rp(G)] 継手なし(M5)
    標準 / 耐寒 / 耐熱
    白
    -60～250
    M8
    15
    10
    縦取出し
    1個
    [シリコンゴム] シリコンゴム
    プッシュイン継手
    標準 / 耐寒 / 耐熱
    白
    -60～250
    M8
    15
    10
    縦取出し
    1個
    [ニトリルゴム] ニトリルゴム
    [Rp(G)] 継手なし(M5)
    標準 / 耐寒 / 耐熱
    [黒] 黒
    -26～120
    M8
    15
    15
    縦取出し
    1個
    [ニトリルゴム] ニトリルゴム
    [Rp(G)] 継手なし(M5)
    標準 / 耐寒 / 耐熱
    [黒] 黒
    -26～120
    M8
    20
    10
    縦取出し
    1個
    [シリコンゴム] シリコンゴム
    プッシュイン継手
    標準 / 耐寒 / 耐熱
    白
    -60～250
    M8
    20
    10
    縦取出し
    1個
    [ニトリルゴム] ニトリルゴム
    [Rp(G)] 継手なし(M5)
    標準 / 耐寒 / 耐熱
    [黒] 黒
    -26～120
    M14
    30
    30
    縦取出し
    1個
    [シリコンゴム] シリコンゴム
    プッシュイン継手
    標準 / 耐寒 / 耐熱
    白
    -60～250
    M14
    30
    30
    縦取出し
    1個
    [ニトリルゴム] ニトリルゴム
    バーブ継手
    標準 / 耐寒 / 耐熱
    [黒] 黒
    -26～120
    M14
    40
    15
    縦取出し
    1個
    [ニトリルゴム] ニトリルゴム
    [Rp(G)] 継手なし(M5)
    標準 / 耐寒 / 耐熱
    [黒] 黒
    -26～120
    M14
    40
    30
    縦取出し
    1個
    [ニトリルゴム] ニトリルゴム
    プッシュイン継手
    標準 / 耐寒 / 耐熱
    [黒] 黒
    -26～120
    M8
    10
    10
    横取出し
    1個
    [ニトリルゴム] ニトリルゴム
    バーブ継手
    標準 / 耐寒 / 耐熱
    [黒] 黒
    -26～120
    M8
    15
    10
    横取出し
    1個
    [シリコンゴム] シリコンゴム
    [Rp(G)] 継手なし(M5)
    標準 / 耐寒 / 耐熱
    白
    -60～250
    M8
    15
    10
    横取出し
    1個
    [シリコンゴム] シリコンゴム
    [Rp(G)] 継手なし(M5)
    標準 / 耐寒 / 耐熱
    白
    -60～250
    M8
    18
    10
    横取出し
    1個
    [ニトリルゴム] ニトリルゴム
    プッシュイン継手
    標準 / 耐寒 / 耐熱
    [黒] 黒
    -26～120
    M14
    40
    15
    横取出し
    1個
    [ニトリルゴム] ニトリルゴム
    プッシュイン継手
    標準 / 耐寒 / 耐熱
    [黒] 黒
    -26～120
    M14
    40
    30
    横取出し
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    4,257円
    ( 4,683円 )
    7日目
    4,316円
    ( 4,748円 )
    7日目
    4,550円
    ( 5,005円 )
    7日目
    4,618円
    ( 5,080円 )
    7日目
    4,316円
    ( 4,748円 )
    7日目
    5,200円
    ( 5,720円 )
    7日目
    4,342円
    ( 4,776円 )
    7日目
    4,635円
    ( 5,099円 )
    7日目
    4,663円
    ( 5,129円 )
    7日目
    5,074円
    ( 5,581円 )
    7日目
    5,384円
    ( 5,922円 )
    7日目
    4,240円
    ( 4,664円 )
    7日目
    4,670円
    ( 5,137円 )
    7日目
    4,706円
    ( 5,177円 )
    7日目
    4,938円
    ( 5,432円 )
    7日目
    4,672円
    ( 5,139円 )
    7日目
    4,462円
    ( 4,908円 )
    7日目
    5,093円
    ( 5,602円 )
    7日目
    5,387円
    ( 5,926円 )
    7日目
    5,862円
    ( 6,448円 )
    7日目
    5,569円
    ( 6,126円 )
    7日目
    5,578円
    ( 6,136円 )
    7日目
    4,769円
    ( 5,246円 )
    7日目
    4,476円
    ( 4,924円 )
    7日目
    4,706円
    ( 5,177円 )
    7日目
    4,775円
    ( 5,253円 )
    7日目
    5,530円
    ( 6,083円 )
    7日目
    5,816円
    ( 6,398円 )
    7日目
  • 1

    • 詳細情報

    基本情報

    じゃばら機構採用により様々な段差、角度に対応できるパッド（取り付け金具付）。
    【特長】
    ・じゃばら形状をしており角度がある場所、R形状のワークにパッドが追従する。
    【用途】
    ・角度、球状のワークなど追従が可能。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    三段じゃばら形パッド PCシリーズ バッファ式回り止め金具付パッド NAPCTH・YHのレビュー
    この商品のレビューはありません

    よくあるご質問（FAQ）

    Qどのような製品ですか？
    A
    ＰＣシリーズパッドの保守メンテ品です。
