コンバム（旧：妙徳）

じゃばらパッド バッファ式回り止め金具付パッド 金具セット NAPB□H-K

じゃばらパッド バッファ式回り止め金具付パッド 金具セット NAPB□H-K
通常単価(税別)
3,959円～4,434円
税込単価
4,355円～4,877円
通常出荷日：7日目

じゃばら機構採用により様々な段差、角度に対応できるパッド（取り付け金具付）。【特長】・じゃばら形状をし...

詳細を確認

よく一緒に見られています

三段じゃばら形パッド PCG

コンバム（旧：妙徳）

三段じゃばら形パッド PCG
通常価格(税別)： 536円 (税込価格：590円)

通常出荷日：在庫品1日目

未確定：候補が2型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

商品情報

じゃばら形パッド PBシリーズ バッファ式回り止め金具付パッド 保守部品（金具セット） NAPB□H-Kの仕様

構成イメージ

構成イメージ

金具、止めねじ、パッドの組み合わせによって構成される。

  • 真空取出し方向：T （縦）／Y （横）
  • 継手：無記号 なし／T （バーブ）／ O （プッシュイン）

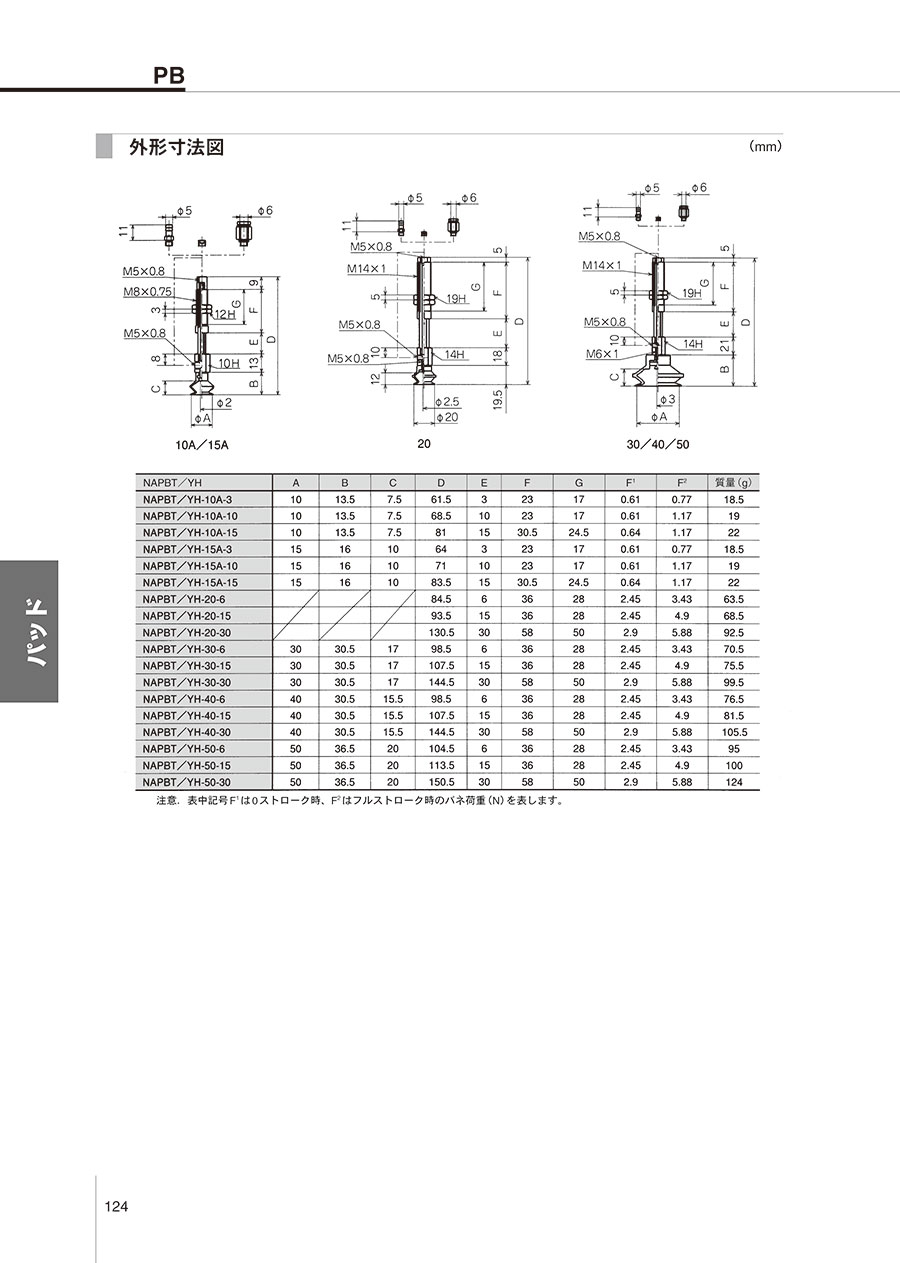

NAPBTH・バッファ式回り止め金具付パッド外形寸法図



（単位：mm）



NAPBTH・バッファ式回り止め金具付パッド外形寸法図

NAPBTH・バッファ式回り止め金具付パッド外形寸法図

形式DEFG質量（g）
NAPBT/YH-20-6-□（-T/O）84.56362863.5
NAPBT/YH-20-15-□（-T/O）93.51568.5
NAPBT/YH-20-30-□（-T/O）130.530585092.5
  • ※ □はパッドの材質を表します。
  • ※ 質量はパッド材質 NBR（ニトリルゴム）・継手なし時の数値です。

製品仕様

バッド径単位φ20～50（バッド径20～50mm）
ストロークmm61530
0ストローク時バネ荷重N2.452.9
フルストローク時バネ荷重N3.434.95.88

組み合わせ一覧

形式番号バッド止めねじ金具セット配管部仕様
継手なし・無記号バーブ継手・Tブッシュイン継手・O
NAPB○H-20-6-□（-T/O）PBG-20-□TN-PF-20-M5NAPB○H-20-6-K（-T/O）M5×0.8（めねじ）φ6×4（直径6×4mm）
NAPB○H-20-15-□（-T/O）NAPB○H-20-15-K（-T/O）
NAPB○H-20-30-□（-T/O）NAPB○H-20-30-K（-T/O）
  • ※ ○は真空取出し方向（T か Y）を表します。（真空取出し方向：T（縦）／Y（横））
  • ※ □はパッドの材質を表します。

型番リスト

表示件数
  • 1
    • 型番
    NAPBTH-20-6-K
    NAPBTH-20-30-K

    配管継手

    ストローク

    (mm)

    真空取出し方向

    		最小発注数量
    [Rp(G)] 継手なし(M5)
    6
    縦取出し
    1個
    [Rp(G)] 継手なし(M5)
    30
    縦取出し
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    3,959円
    ( 4,355円 )
    7日目
    4,434円
    ( 4,877円 )
    7日目
  • 1

    • 詳細情報

    基本情報

    じゃばら機構採用により様々な段差、角度に対応できるパッド（取り付け金具付）。
    【特長】
    ・じゃばら形状をしており角度がある場所、R形状のワークにパッドが追従する。
    【用途】
    ・角度、球状のワークなど追従が可能。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    じゃばらパッド バッファ式回り止め金具付パッド 金具セット NAPB□H-Kのレビュー
    この商品のレビューはありません

    よくあるご質問（FAQ）

    Qどのような製品ですか？
    A
    PBGパッド金具部の分保守メンテ品です。
