バッファ式回り止め金具付パッド/NAPDTH・YH
- 通常単価(税別)
- 6,358円
- 税込単価
- 6,994円
回り止め金具付きパッドになります。【本体種類】パッド+ホルダセット【材質】クロ...
詳細情報を確認するNAPDTH-50-30の仕様・寸法情報
パット形状
リング
本体種類
パッド+ホルダセット
パット種類
標準
取付方法
差込式
材質
[クロロプレンゴム(スポンジ)] クロロブレンゴム
配管継手
[Rp(G)] 継手なし(M5)
環境
標準 / 耐寒 / 耐熱
色
[黒] 黒
使用温度範囲(℃)
-30～130
接続ねじ種類
おねじ
接続ねじ径
M14
パッド径(mm)
50
ストローク(mm)
30
真空取出し方向
縦取出し
商品情報

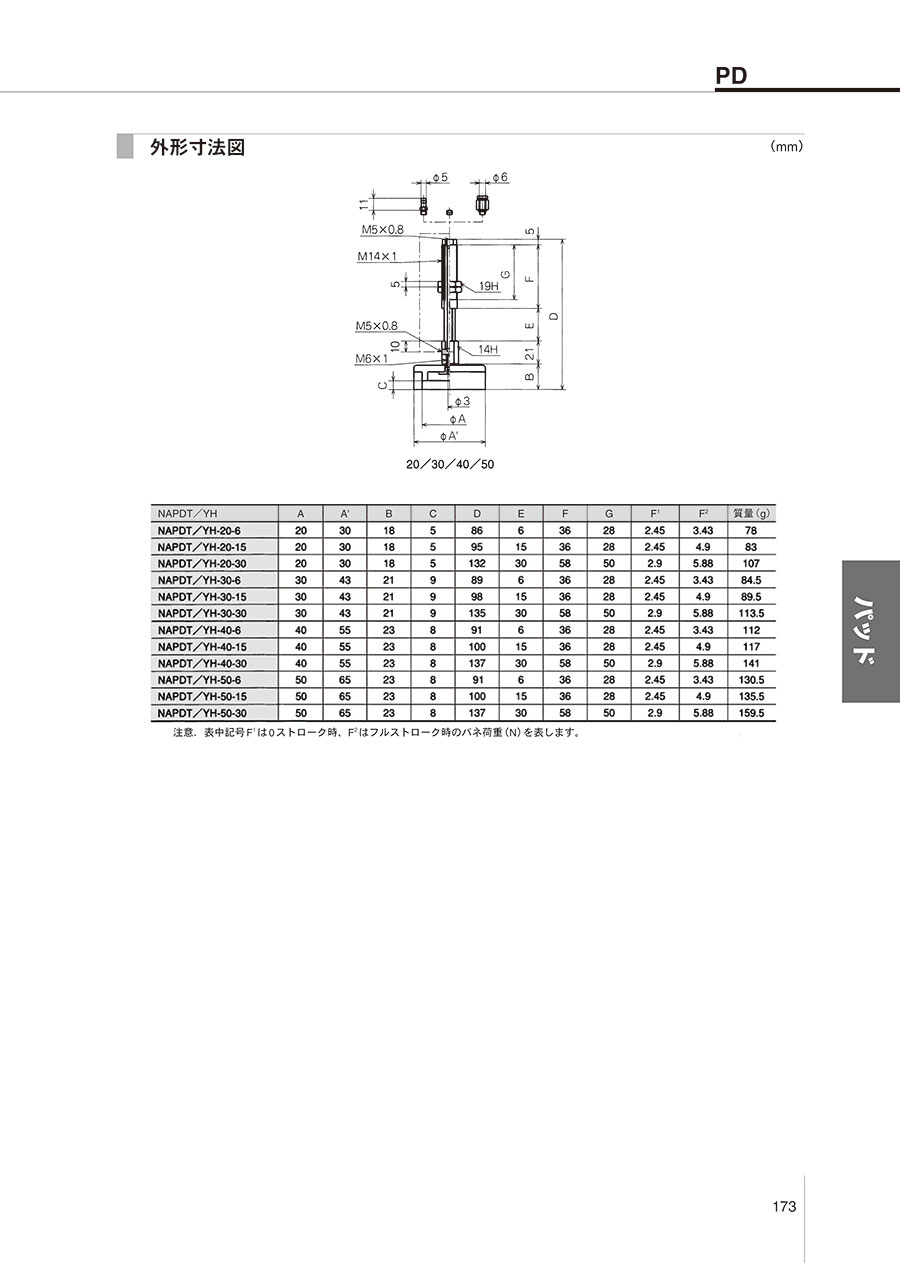

外形図
単位：mm
製品仕様
製品仕様
| パッド径 | φ20～50 | |||
|---|---|---|---|---|
| 真空取出し方向 | 縦 | 横 | ||
| 配管継手 | 継手なし | M5 | M5 | |
| バーブ継手 | φ4×2.5 | × | × | |
| φ6×4 | ○（M5） | ○（M5） | ||
| プッシュイン継手 | φ4×2.5 | × | × | |
| φ6×4 | ○（M5） | ○（M5） | ||
| 金具取付け方法 | おねじ | おねじ | ||
製品仕様
| 記号 | 材質 | 硬度（Hs） | 使用温度範囲 | 色 | 体積抵抗率 |
|---|---|---|---|---|---|
| CR | クロロプレン | A15/S | -30～+130℃ | 黒 | - |
金具対応一覧
| - | 型番 | 円形パッド | ||||
|---|---|---|---|---|---|---|
| 20 | 30 | 40 | 50 | |||
| 金 具 セ ッ ト | 縦取出し | NAPFTH-20B-6-K | ○ | ○ | ○ | ○ |
| NAPFTH-20B-15-K | ○ | ○ | ○ | ○ | ||
| NAPFTH-20B-30-K | ○ | ○ | ○ | ○ | ||
| 横取出し | NAPFYH-20B-6-K | ○ | ○ | ○ | ○ | |
| NAPFYH-20B-15-K | ○ | ○ | ○ | ○ | ||
| NAPFYH-20B-30-K | ○ | ○ | ○ | ○ | ||
| 止めねじ | TN-PF-25-M6 | ○ | ○ | ○ | - | |
| TN-PF-50-M6 | - | - | - | ○ | ||
| ホルダー | PDH-20-M6 | ○ | - | - | - | |
| PDH-30 | - | ○ | - | - | ||
| PDH-40 | - | - | ○ | - | ||
| PDH-50 | - | - | - | ○ | ||
注1）金具にパッドを取付けるにはホルダーが必要です。
2）パッド径φ20～50は金具セットとパッド装着用の止めねじが必要です。
規格表
単位：mm
| 型番 | A | A' | B | C | D | E | F | G | F1 | F2 | 質量（g） |
|---|---|---|---|---|---|---|---|---|---|---|---|
| NAPDT/YH-20-6 | 20 | 30 | 18 | 5 | 86 | 6 | 36 | 28 | 2.45 | 3.43 | 78 |
| NAPDTH-20-15 | 20 | 30 | 18 | 5 | 95 | 15 | 36 | 28 | 2.45 | 4.9 | 83 |
| NAPDT/YH-20-30 | 20 | 30 | 18 | 5 | 132 | 30 | 58 | 50 | 2.9 | 5.88 | 107 |
| NAPDTH-30-6 | 30 | 43 | 21 | 9 | 89 | 6 | 36 | 28 | 2.45 | 3.43 | 84.5 |
| NAPDT/YH-30-15 | 30 | 43 | 21 | 9 | 98 | 15 | 36 | 28 | 2.45 | 4.9 | 89.5 |
| NAPDT/YH-30-30 | 30 | 43 | 21 | 9 | 135 | 30 | 58 | 50 | 2.9 | 5.88 | 113.5 |
| NAPDTH-40-6 | 40 | 55 | 23 | 8 | 91 | 6 | 36 | 28 | 2.45 | 3.43 | 112 |
| NAPDT/YH-40-15 | 40 | 55 | 23 | 8 | 100 | 15 | 36 | 28 | 2.45 | 4.9 | 117 |
| NAPDT/YH-40-30 | 40 | 55 | 23 | 8 | 137 | 30 | 58 | 50 | 2.9 | 588 | 141 |
| NAPDT/YH-50-15 | 50 | 65 | 23 | 8 | 100 | 15 | 36 | 28 | 2.45 | 4.9 | 135.5 |
| NAPDTH-50-30 | 50 | 65 | 23 | 8 | 137 | 30 | 58 | 50 | 2.9 | 5.88 | 159.5 |
注意. 表中記号F1は0ストローク時。F2はフルストローク時のバネ荷重（N）を表します。
