コンバム（旧：妙徳）

バッファ式金具付パッド NAPDTS・YS

カタログ |

この商品のFAQをみる（1件）

通常単価(税別): 7,463円～14,360円

税込単価: 8,209円～15,796円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

コンバム（旧：妙徳）

通常出荷日：在庫品1日目

スポンジ材質のバッファ式金具付パッド NAPDTS／YS。【特長】・回り止め金...

パット形状
リング
本体種類
パッド+ホルダセット
パット種類
標準
取付方法
埋込式
材質
クロロブレンゴム
環境
標準 / 耐寒 / 耐熱
色
黒
使用温度範囲 (℃)
-30::130
接続ねじ種類
おねじ

未確定：候補が8型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

バッファ式金具付パッド NAPDTS／YSの詳細

製品のイメージ

形式番号

形式番号フォーマット

（1）真空取出し方向

T：縦
Y：横

（2）パッドサイズ（短径×長径）mm

（3）継手

無記号：なし
T：バーブ
O：ブッシュイン

※ φ60（パッド径60mm）以上は継手の選択はできません。無記号となります。

（単位：mm）

記号	パッド径ストローク
20-6	φ20（パッド径20mm）-6
20-15	φ20（パッド径20mm）-15
20-30	φ20（パッド径20mm）-30
30-6	φ30（パッド径30mm）-6
30-15	φ30（パッド径30mm）-15
30-30	φ30（パッド径30mm）-30
40-6	φ40（パッド径40mm）-6
40-15	φ40（パッド径40mm）-15
40-30	φ40（パッド径40mm）-30
50-6	φ50（パッド径50mm）-6
50-15	φ50（パッド径50mm）-15
50-30	φ50（パッド径50mm）-30

記号	パッド径ストローク
60-10	φ60（パッド径60mm）-10
60-30	φ60（パッド径60mm）-30
60-50	φ60（パッド径60mm）-50
70-10	φ70（パッド径70mm）-10
70-30	φ70（パッド径70mm）-30
70-50	φ70（パッド径70mm）-50
80-10	φ80（パッド径80mm）-10
80-30	φ80（パッド径80mm）-30
80-50	φ80（パッド径80mm）-50
100-10	φ100（パッド径100mm）-10
100-30	φ100（パッド径100mm）-30
100-50	φ100（パッド径100mm）-50

製品仕様

パッド径	単位	φ20～50（パッド径20～50mm）			φ60～100（パッド径60～100mm）
ストローク	mm	6	15	30	10	30	50
0ストローク時バネ荷重	N	2.45		2.9	8.82	6.76	8.33
フルストローク時バネ荷重	N	3.43	4.9	5.88	11.8	15.6	19.6

組み合わせ一覧

（単位：mm）

形式番号	パッド	止めねじ	金具セット	ホルダ	配管部仕様
形式番号	パッド	止めねじ	金具セット	ホルダ	継手なし・無記号	バーブ継手・T	プッシュイン継手・ O
NAPD○S-20-6（-T／O）	PDG-20	TN-PF-25-M6	NAPF○S-20B-6-K（-T／O）	PDH-20-M6	M5×0.8 （めねじ）	φ6×4（パッド径6×4mm）
NAPD○S-20-15（-T／O）			NAPF○S-20B-15-K（-T／O）
NAPD○S-20-30（-T／O）			NAPF○S-20B-30-K（-T／O）
NAPD○S-30-6（-T／O）	PDG-30		NAPF○S-20B-6-K（-T／O）	PDH-30
NAPD○S-30-15（-T／O）			NAPF○S-20B-15-K（-T／O）
NAPD○S-30-30（-T／O）			NAPF○S-20B-30-K（-T／O）
NAPD○S-40-6（-T／O）	PDG-40		NAPF○S-20B-6-K（-T／O）	PDH-40
NAPD○S-40-15（-T／O			NAPF○S-20B-15-K（-T／O）
NAPD○S-40-30（-T／O）			NAPF○S-20B-30-K（-T／O）
NAPD○S-50-6（-T／O）	PDG-50	TN-PF-50-M6	NAPF○S-20B-6-K（-T／O）	PDH-50
NAPD○S-50-15（-T／O）			NAPF○S-20B-15-K（-T／O）
NAPD○S-50-30（-T／O）			NAPF○S-20B-30-K（-T／O）
NAPD○S-60-10	PDG-60	ホルダに直接金具をねじ込む	NAPF○S-60-10-K	PDH-60	Rc1/8 （めねじ）	-
NAPD○S-60-30			NAPF○S-60-30-K
NAPD○S-60-50			NAPF○S-60-50-K
NAPD○S-70-10	PDG-70		NAPF○S-60-10-K	PDH-70
NAPD○S-70-30			NAPF○S-60-30-K
NAPD○S-70-50			NAPF○S-60-50-K
NAPD○S-80-10	PDG-80		NAPF○S-60-10-K	PDH-80
NAPD○S-80-30			NAPF○S-60-30-K
NAPD○S-80-50			NAPF○S-60-50-K
NAPD○S-100-10	PDG-100		NAPF○S-60-10-K	PDH-100
NAPD○S-100-30			NAPF○S-60-30-K
NAPD○S-100-50			NAPF○S-60-50-K

※ ○は真空取出し方向（TかY）を表します。

型番リスト

表示件数

型番

配管継手

接続ねじ径

パッド径

(mm)

ストローク

(mm)

真空取出し方向

最小発注数量

プッシュイン継手	M14	20	30	縦取出し	1個
[Rp(G)] 継手なし(M5)	M14	40	15	縦取出し	1個
プッシュイン継手	M14	40	15	縦取出し	1個
[Rp(G)] 継手なし(M5)	M14	50	30	縦取出し	1個
プッシュイン継手	M14	50	30	縦取出し	1個
[Rp(G)] 継手なし(Rc)	M22	80	50	縦取出し	1個
プッシュイン継手	M14	40	6	横取出し	1個
[Rp(G)] 継手なし(Rc)	M22	80	10	横取出し	1個

通常単価(税別) (税込単価)	通常出荷日

7,463円 ( 8,209円 )	7日目
8,051円 ( 8,856円 )	7日目
8,034円 ( 8,837円 )	7日目
9,185円 ( 10,104円 )	7日目
9,636円 ( 10,600円 )	7日目
14,360円 ( 15,796円 )	7日目
7,690円 ( 8,459円 )	7日目
13,322円 ( 14,654円 )	7日目

詳細情報

基本情報

基本情報

スポンジ材質のバッファ式金具付パッド NAPDTS／YS。
【特長】
・回り止め金具付きパッド。
・凹凸のあるワークに対しパッド追従可能。
・金具、止めねじ、ホルダ、パッドの組み合わせによって構成。
・パッドを両面テープでホルダに装着。
・止めねじでホルダを金具に取付。
【用途】
・段差、溝、突起など複雑な形状のワークの吸着搬送に最適。

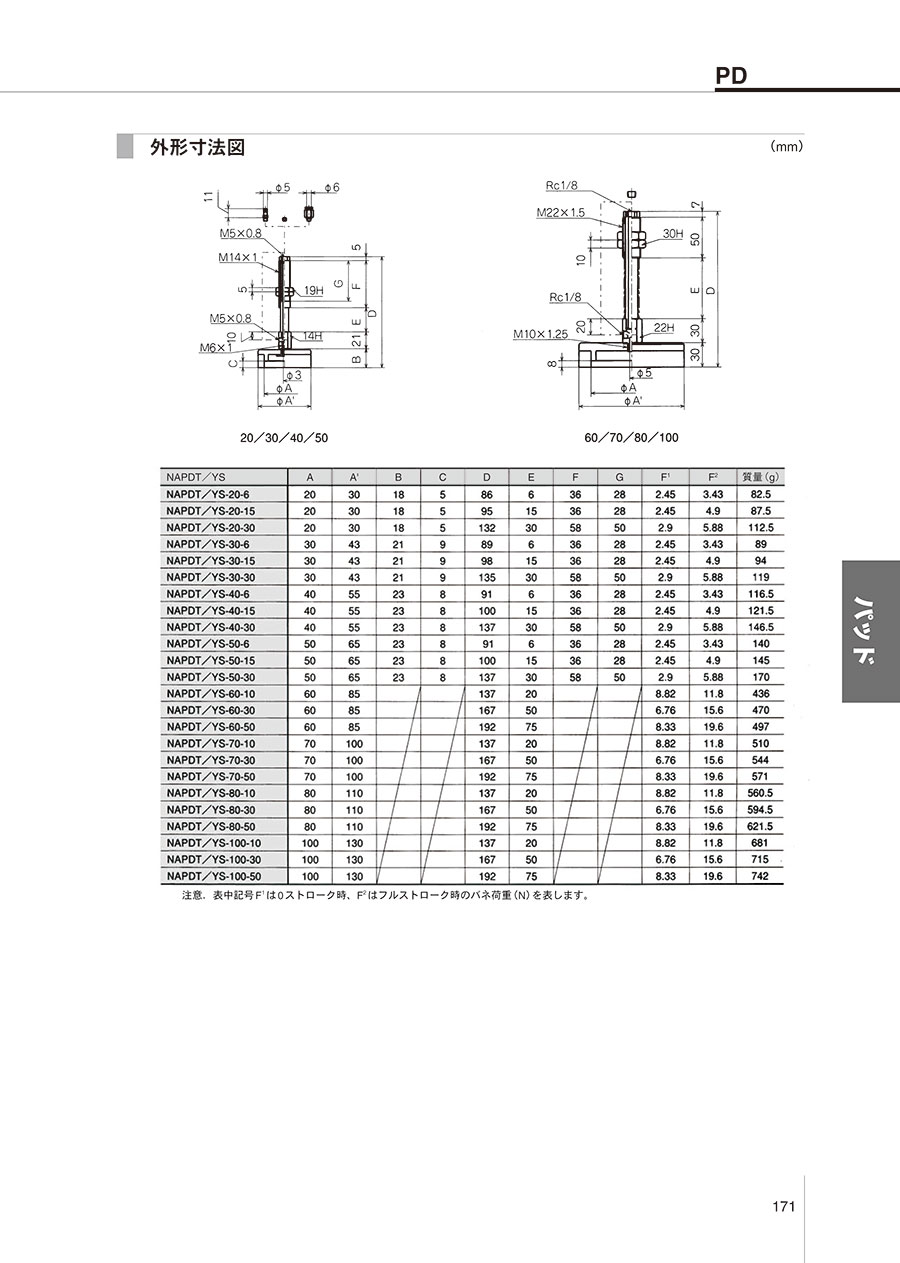

カタログ

カタログ (見開き版)

商品担当おすすめ

コンバム（旧：妙徳）
真空エジェクタユニット MC72シリーズ
オールインワンタイプの大排気量型真空発生器（エジェクタ）です。5連までのマニホールド化が可能です。
コンバム（旧：妙徳）
真空エジェクタユニット MC22シリーズ
オールインワンタイプの軽量・コンパクトな真空発生器（エジェクタ）です。8連までのマニホールド化が可能です。
コンバム（旧：妙徳）
真空エジェクタ基本形 CVコンバム
基本形の真空発生器（エジェクタ）で、バルブ・圧力センサ等を搭載していないシンプルな構造で、長寿命です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

バッファ式金具付パッド NAPDTS・YSのレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Q使用用途どのような場合ですか？

吸着面に凹凸がある場合、スポンジ材質のパッドで凹凸に追従し真空漏れを防ぎます。
