コンバム（旧：妙徳）

じゃばら形パッド PJシリーズ保守部品（パッド）PJG

Name: じゃばら形パッド PJシリーズ 保守部品（パッド）PJG
Brand: コンバム（旧：妙徳）
SKU: 221004972568
Rating: 4.5 (6 reviews)

カタログ |

数量スライド割引
一部当日出荷可能

4.5

平均満足度4.5

この商品のレビューをみる（6件）

この商品のFAQをみる（2件）

通常単価(税別): 347円～6,686円

税込単価: 382円～7,355円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

コンバム（旧：妙徳）

三段じゃばら形パッド PCG

3.6

通常価格(税別)： 536円 (税込価格：590円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

コンバム（旧：妙徳）

止めねじTN

通常価格(税別)： 364円 (税込価格：400円)

通常出荷日：在庫品1日目

球面、角度のある吸着対象物にも対応できるパッド。【特長】・材質はニトリル、シリ...

詳細情報を確認する

パット形状
ベローズ
本体種類
パッド単品
パット種類
標準
取付方法
差込式
材質
ゴム系

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
ご選定型式により最低発注数量が異なります。詳細は見積・注文画面でご確認ください。

未確定：候補が72型番あります。

商品情報
型番リスト
詳細情報

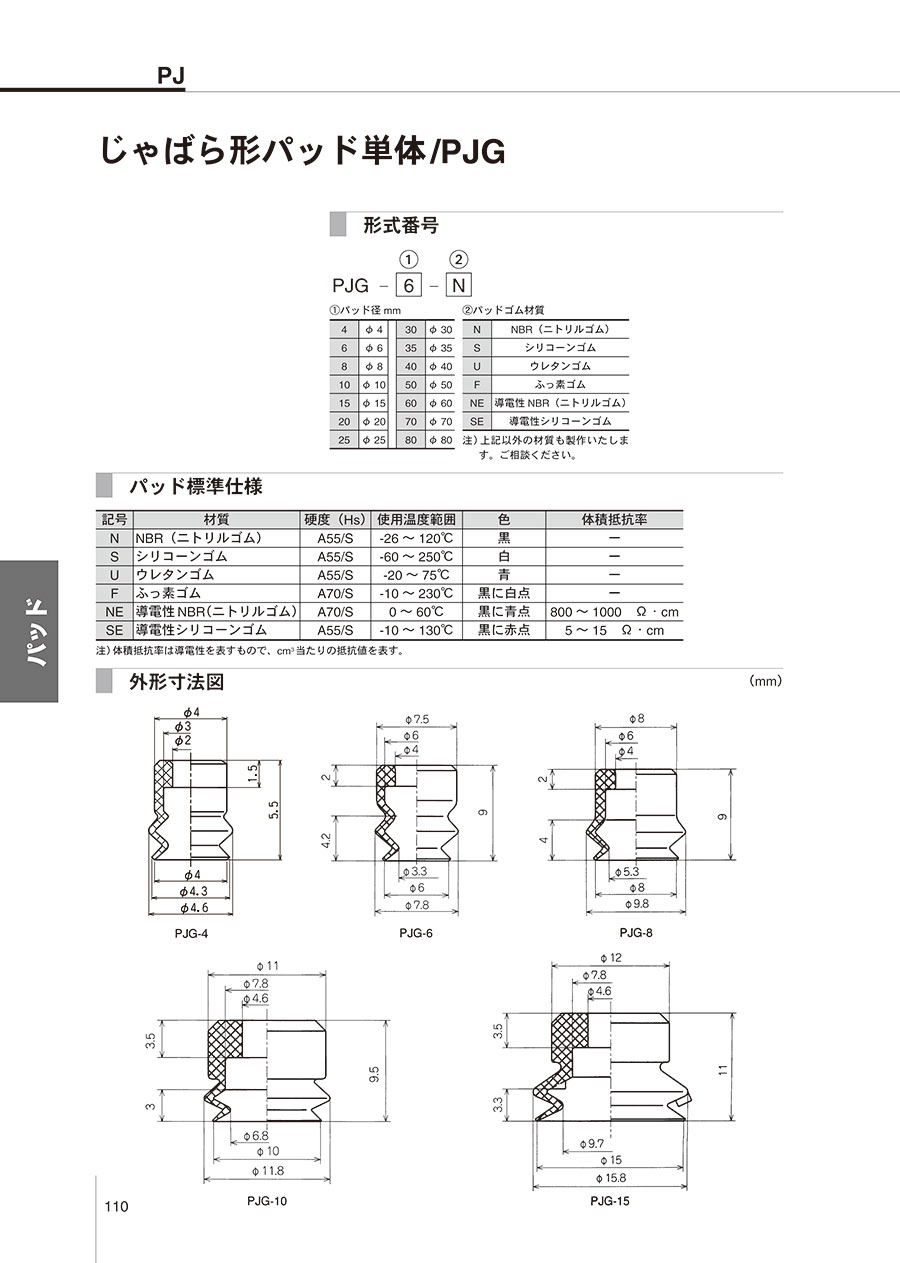

カタログ

商品情報

外形図

PJG - 4の外形寸法図

PJG - 6の外形寸法図

PJG - 8の外形寸法図

PJG - 10の外形寸法図

PJG - 15の外形寸法図

PJG - 20の外形寸法図

PJG - 25の外形寸法図

PJG - 30の外形寸法図

PJG - 35の外形寸法図

PJG - 40の外形寸法図

PJG - 50の外形寸法図

PJG - 60の外形寸法図

PJG - 70の外形寸法図

PJG - 80の外形寸法図

製品仕様

PJシリーズ保守部品（パッド） PJG

製品仕様

記号	材質	硬度(A/S)	使用温度範囲	色	体積抵抗率_注1、2
N	NBR(ニトリルゴム)	55	-26～120℃	黒	-
S	シリコ-ンゴム	55	-60～150℃	白	-
U	ウレ夕ンゴム	55	-20～75℃	青	-
F	ふっ素ゴム	70	-10～230℃	黒に白点	-
NE	導電性NBR(ニトリルゴム)	70	-26～120℃	黒に青点	10²～10³Ω・cm
SE	導電性シリコ-ンゴム	55	-60～250℃	黒に赤点	10²～10⁴Ω・cm
SM	金属配合シリコ-ンゴム	55	-60～250℃	グレー_注3	-

※ 1 体積抵抗率は導電性を表すもので、cm³当たりの抵抗値を表す
※ 2 当社指定テストビースでの測定値
※ 3 材料の特性上、色ムラが発生することがあるが、性能に影響を及ぼすものではない

規格表

型番／材質	質量(g)						適用止めねじ（ねじ仕様）
型番／材質	N	S	U	F	NE	SE	適用止めねじ（ねじ仕様）
PJG-2	0.1	0.1	0.1	0.1	0.1	0.1	TN-PS-2A-M3（おねじM3×0.5） TN-PS-2A-M3F（めねじM3×0.5） TN-PS-2A-M5（おねじM5×0.8）
PJG-4	0.1	0.1	0.1	0.1	0.1	0.1
PJG-6	0.2	0.2	0.2	0.3	0.2	0.2	TN-PS-10-M5（おねじM5×0.8） TN-PS-10-M5F（めねじM5×0.8）
PJG-8	0.3	0.3	0.3	0.4	0.3	0.3	TN-PS-10-M5（おねじM5×0.8） TN-PS-10-M5F（めねじM5×0.8）
PJG-10	0.5	0.5	0.6	0.8	0.6	0.5	TN-PF-15-M5（おねじM5×0.8）
PJG-15	0.8	0.8	0.9	1.3	0.9	0.8	TN-PF-15-M5（おねじM5×0.8）
PJG-20	1.6	1.6	1.7	2.5	1.7	1.6	TN-PF-20-M5（おねじM5×0.8）
PJG-25	2.7	2.7	2.9	4.4	2.9	2.7	TN-PF-20-M5（おねじM5×0.8）
PJG-30	5.0	5.0	5.3	8.0	5.3	5.0	TN-PF-25-M6（おねじM6×1.0）
PJG-35	7.3	7.3	7.7	11.7	7.7	7.3	TN-PF-25-M6（おねじM6×1.0）
PJG-40	10.0	10.0	10.5	16.0	10.5	10.0	TN-PF-25-M6（おねじM6×1.0）
PJG-50	19.1	19.1	20.1	30.6	20.1	19.1	TN-PF-50-M6（おねじM6×1.0） TN-PF-50-M8（おねじM8×1.25）
PJG-60	34.6	34.6	35.6	46.1	35.6	34.6	-
PJG-70	53.0	53.0	54.5	70.4	54.5	53.0
PJG-80	78.0	78.0	79.8	99.0	79.8	78.0

開発秘話

お客様のニーズにお答えするべく複雑な形状の吸着対象物への追従性を求めて開発いたしました。

型番リスト

表示件数

型番

ゴム系材質

環境

色

使用温度範囲

(℃)

パッド径

(mm)

トラスココード

最小発注数量

[ニトリルゴム] ニトリルゴム	標準 / 耐寒 / 耐熱	[黒] 黒	-26～120	4	-	10個
[シリコンゴム] シリコーンゴム	標準 / 耐寒 / 耐熱	白	-60～250	4	-	10個
[シリコンゴム] 導電性シリコンゴム	標準 / 誘電 / 耐寒 / 耐熱	[黒] 黒に赤点	-60～250	4	-	1個
ウレタンゴム	標準 / 耐寒	青	-20～75	4	-	1個
フッ素ゴム	標準 / 耐寒 / 耐熱	[黒] 黒に白点	-10～230	6	-	1個
[ニトリルゴム] ニトリルゴム	標準 / 耐寒 / 耐熱	[黒] 黒	-26～120	6	354-9381	10個
[シリコンゴム] シリコーンゴム	標準 / 耐寒 / 耐熱	白	-60～250	6	354-9399	1個
[シリコンゴム] 導電性シリコンゴム	標準 / 誘電 / 耐寒 / 耐熱	[黒] 黒に赤点	-60～250	6	-	10個
ウレタンゴム	標準 / 耐寒	青	-20～75	6	-	1個
[ニトリルゴム] ニトリルゴム	標準 / 耐寒 / 耐熱	[黒] 黒	-26～120	8	354-9402	1個
[ニトリルゴム] 導電性ニトリルゴム	標準 / 誘電 / 耐寒 / 耐熱	[黒] 黒に青点	-60～250	8	-	1個
[シリコンゴム] シリコーンゴム	標準 / 耐寒 / 耐熱	白	-60～250	8	354-9411	10個
[シリコンゴム] 導電性シリコンゴム	標準 / 誘電 / 耐寒 / 耐熱	[黒] 黒に赤点	-60～250	8	-	1個
ウレタンゴム	標準 / 耐寒	青	-20～75	8	-	10個
[ニトリルゴム] ニトリルゴム	標準 / 耐寒 / 耐熱	[黒] 黒	-26～120	10	354-9283	10個
[シリコンゴム] シリコーンゴム	標準 / 耐寒 / 耐熱	白	-60～250	10	354-9291	10個
[シリコンゴム] 導電性シリコンゴム	標準 / 誘電 / 耐寒 / 耐熱	[黒] 黒に赤点	-60～250	10	-	1個
ウレタンゴム	標準 / 耐寒	青	-20～75	10	-	1個
フッ素ゴム	標準 / 耐寒 / 耐熱	[黒] 黒に白点	-10～230	15	-	1個
[ニトリルゴム] ニトリルゴム	標準 / 耐寒 / 耐熱	[黒] 黒	-26～120	15	354-9305	10個
[ニトリルゴム] 導電性ニトリルゴム	標準 / 誘電 / 耐寒 / 耐熱	[黒] 黒に青点	-60～250	15	-	1個
[シリコンゴム] シリコーンゴム	標準 / 耐寒 / 耐熱	白	-60～250	15	354-9313	10個
[シリコンゴム] 導電性シリコンゴム	標準 / 誘電 / 耐寒 / 耐熱	[黒] 黒に赤点	-60～250	15	-	10個
ウレタンゴム	標準 / 耐寒	青	-20～75	15	-	10個
フッ素ゴム	標準 / 耐寒 / 耐熱	[黒] 黒に白点	-10～230	20	-	5個
[ニトリルゴム] ニトリルゴム	標準 / 耐寒 / 耐熱	[黒] 黒	-26～120	20	354-9321	10個
[ニトリルゴム] 導電性ニトリルゴム	標準 / 誘電 / 耐寒 / 耐熱	[黒] 黒に青点	-60～250	20	-	1個
[シリコンゴム] シリコーンゴム	標準 / 耐寒 / 耐熱	白	-60～250	20	354-9330	10個
[シリコンゴム] 導電性シリコンゴム	標準 / 誘電 / 耐寒 / 耐熱	[黒] 黒に赤点	-60～250	20	-	1個
ウレタンゴム	標準 / 耐寒	青	-20～75	20	-	1個
フッ素ゴム	標準 / 耐寒 / 耐熱	[黒] 黒に白点	-10～230	25	-	1個
[ニトリルゴム] ニトリルゴム	標準 / 耐寒 / 耐熱	[黒] 黒	-26～120	25	-	10個
[ニトリルゴム] 導電性ニトリルゴム	標準 / 誘電 / 耐寒 / 耐熱	[黒] 黒に青点	-60～250	25	-	1個
[シリコンゴム] シリコーンゴム	標準 / 耐寒 / 耐熱	白	-60～250	25	-	10個
[シリコンゴム] 導電性シリコンゴム	標準 / 誘電 / 耐寒 / 耐熱	[黒] 黒に赤点	-60～250	25	-	1個
ウレタンゴム	標準 / 耐寒	青	-20～75	25	-	1個
フッ素ゴム	標準 / 耐寒 / 耐熱	[黒] 黒に白点	-10～230	30	-	1個
[ニトリルゴム] ニトリルゴム	標準 / 耐寒 / 耐熱	[黒] 黒	-26～120	30	354-9348	1個
[ニトリルゴム] 導電性ニトリルゴム	標準 / 誘電 / 耐寒 / 耐熱	[黒] 黒に青点	-60～250	30	-	1個
[シリコンゴム] シリコーンゴム	標準 / 耐寒 / 耐熱	白	-60～250	30	354-9356	1個
[シリコンゴム] 導電性シリコンゴム	標準 / 誘電 / 耐寒 / 耐熱	[黒] 黒に赤点	-60～250	30	-	1個
ウレタンゴム	標準 / 耐寒	青	-20～75	30	-	1個
フッ素ゴム	標準 / 耐寒 / 耐熱	[黒] 黒に白点	-10～230	35	-	1個
[ニトリルゴム] ニトリルゴム	標準 / 耐寒 / 耐熱	[黒] 黒	-26～120	35	-	1個
[ニトリルゴム] 導電性ニトリルゴム	標準 / 誘電 / 耐寒 / 耐熱	[黒] 黒に青点	-60～250	35	-	1個
[シリコンゴム] シリコーンゴム	標準 / 耐寒 / 耐熱	白	-60～250	35	-	10個
ウレタンゴム	標準 / 耐寒	青	-20～75	35	-	1個
フッ素ゴム	標準 / 耐寒 / 耐熱	[黒] 黒に白点	-10～230	40	-	1個
[ニトリルゴム] ニトリルゴム	標準 / 耐寒 / 耐熱	[黒] 黒	-26～120	40	354-9364	10個
[ニトリルゴム] 導電性ニトリルゴム	標準 / 誘電 / 耐寒 / 耐熱	[黒] 黒に青点	-60～250	40	-	1個
[シリコンゴム] シリコーンゴム	標準 / 耐寒 / 耐熱	白	-60～250	40	354-9372	1個
[シリコンゴム] 導電性シリコンゴム	標準 / 誘電 / 耐寒 / 耐熱	[黒] 黒に赤点	-60～250	40	-	1個
ウレタンゴム	標準 / 耐寒	青	-20～75	40	-	1個
フッ素ゴム	標準 / 耐寒 / 耐熱	[黒] 黒に白点	-10～230	50	-	1個
[ニトリルゴム] ニトリルゴム	標準 / 耐寒 / 耐熱	[黒] 黒	-26～120	50	-	1個
[ニトリルゴム] 導電性ニトリルゴム	標準 / 誘電 / 耐寒 / 耐熱	[黒] 黒に青点	-60～250	50	-	1個
[シリコンゴム] シリコーンゴム	標準 / 耐寒 / 耐熱	白	-60～250	50	-	1個
[シリコンゴム] 導電性シリコンゴム	標準 / 誘電 / 耐寒 / 耐熱	[黒] 黒に赤点	-60～250	50	-	1個
ウレタンゴム	標準 / 耐寒	青	-20～75	50	-	1個
フッ素ゴム	標準 / 耐寒 / 耐熱	[黒] 黒に白点	-10～230	60	-	1個

通常単価(税別) (税込単価)	通常出荷日

499円 ( 549円 )	在庫品1日目当日出荷可能
533円 ( 586円 )	在庫品1日目当日出荷可能
658円 ( 724円 )	在庫品1日目当日出荷可能
662円 ( 728円 )	3日目
815円 ( 897円 )	3日目
413円 ( 454円 )	在庫品1日目当日出荷可能
436円 ( 480円 )	在庫品1日目当日出荷可能
635円 ( 699円 )	在庫品1日目当日出荷可能
599円 ( 659円 )	5日目
347円 ( 382円 )	在庫品1日目当日出荷可能
527円 ( 580円 )	3日目
397円 ( 437円 )	在庫品1日目当日出荷可能
662円 ( 728円 )	3日目
658円 ( 724円 )	在庫品1日目当日出荷可能
378円 ( 416円 )	在庫品1日目当日出荷可能
490円 ( 539円 )	在庫品1日目当日出荷可能
760円 ( 836円 )	在庫品1日目当日出荷可能
635円 ( 699円 )	在庫品1日目当日出荷可能
1,005円 ( 1,106円 )	在庫品1日目当日出荷可能
433円 ( 476円 )	在庫品1日目当日出荷可能
679円 ( 747円 )	3日目
510円 ( 561円 )	在庫品1日目当日出荷可能
725円 ( 798円 )	在庫品1日目当日出荷可能
690円 ( 759円 )	在庫品1日目当日出荷可能
1,151円 ( 1,266円 )	2日目
455円 ( 501円 )	在庫品1日目当日出荷可能
624円 ( 686円 )	5日目
545円 ( 600円 )	在庫品1日目当日出荷可能
767円 ( 844円 )	7日目
713円 ( 784円 )	6日目
1,073円 ( 1,180円 )	3日目
482円 ( 530円 )	在庫品1日目当日出荷可能
624円 ( 686円 )	5日目
522円 ( 574円 )	在庫品1日目当日出荷可能
767円 ( 844円 )	5日目
713円 ( 784円 )	6日目
1,169円 ( 1,286円 )	3日目
500円 ( 550円 )	在庫品1日目当日出荷可能
655円 ( 721円 )	5日目
791円 ( 870円 )	在庫品1日目当日出荷可能
937円 ( 1,031円 )	5日目
967円 ( 1,064円 )	6日目
1,459円 ( 1,605円 )	3日目
515円 ( 567円 )	在庫品1日目当日出荷可能
747円 ( 822円 )	5日目
713円 ( 784円 )	在庫品1日目当日出荷可能
926円 ( 1,019円 )	5日目
1,420円 ( 1,562円 )	3日目
515円 ( 567円 )	在庫品1日目当日出荷可能
747円 ( 822円 )	5日目
731円 ( 804円 )	在庫品1日目当日出荷可能
1,059円 ( 1,165円 )	5日目
1,016円 ( 1,118円 )	6日目
1,886円 ( 2,075円 )	5日目
743円 ( 817円 )	在庫品1日目当日出荷可能
971円 ( 1,068円 )	5日目
813円 ( 894円 )	6日目
1,217円 ( 1,339円 )	5日目
1,328円 ( 1,461円 )	6日目
6,351円 ( 6,986円 )	5日目

基本情報

基本情報

球面、角度のある吸着対象物にも対応できるパッド。
【特長】
・材質はニトリル、シリコン、ウレタン、ふっ素。導電性がありさまざまな吸着に対応。
・硬度も材質によりさまざまなものを用意。
・耐久性に優れており長寿命。
・耐油、耐熱性に優れるため、あらゆる環境での使用に向いている。
・ジャバラ部分がありクッション性に優れている。
【用途】
・球面、角度のある吸着対象物に適している。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
ご選定型式により最低発注数量が異なります。詳細は見積・注文画面でご確認ください。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

コンバム（旧：妙徳）
じゃばら形パッド単体 PBG
じゃばら形パッド単体/PBGタイプです。単体のじゃばら型パッドです。
コンバム（旧：妙徳）
三段じゃばら形パッド PCG
三段じゃばら形パッド/PCGタイプです。三段じゃばら型パッドの単体商品です。
ミスミ
吸着パッド単体　スタンダードタイプ・深型タイプ・小型タイプ
ご好評いただいているスタンダードタイプの吸着パッド単体です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

じゃばら形パッド PJシリーズ保守部品（パッド）PJGのレビュー

4.5平均満足度：4.56件のレビュー

星5
50%
星4
50%
星3
0%
星2
0%
星1
0%

レンズの吸着

満足度：5.02021/04/30

じゅばら形なので、ワークの形状に良く追従して安定した吸着ができます。材質はウレタンを選択していますが、摩耗はほとんどあり...もっと読む

1人が参考にしています。

樹脂成型取り出し

満足度：4.02018/02/12

エアニッパーでゲートカット時にジャバラが衝撃吸収するので製品が外れなくてよい。

1人が参考にしています。

使用用途は違いますが・・・・

満足度：4.02021/05/11

本来ならバキュームパットとして使ってますが、パイプを挟んで押し出すときにスチール製のブロックでは滑ってうまく押し出せない...もっと読む

0人が参考にしています。

カードディスペンサ

満足度：5.02021/03/05

既存の物より吸着安定度が高いものでした。表面が荒い紙でも安定できます。

0人が参考にしています。

紙製品のハンドリングに使用しました

満足度：4.02019/12/20

今回の紙製品は今までのものより、サイズが小さくなったのでパッド部分が小さいこの商品を購入、使用しました。ただ先がピンポイ...もっと読む

0人が参考にしています。

6件全て見る

よくあるご質問（FAQ）

Qゴム材質の種類は？

ニトリル　シリコン　ウレタン　フッ素金属配合シリコン材質がございます。特定の型式では導電性材質もございます。

Qゴムのみで交換は可能ですか？

一部の製品を除きゴム部分のみの交換は可能です。
