じゃばら形パッド単体 PBG

じゃばら形パッド単体 PBG
  • 数量スライド割引
  • 一部当日出荷可能
この商品のFAQをみる（2件）
通常単価(税別)
566円～24,468円
税込単価
623円～26,915円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

じゃばら形パッド PJシリーズ 保守部品（パッド）PJG

コンバム（旧：妙徳）

じゃばら形パッド PJシリーズ 保守部品（パッド）PJG
4.5
通常価格(税別)： 347円 (税込価格：382円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

止めねじTN

コンバム（旧：妙徳）

止めねじTN
4
通常価格(税別)： 364円 (税込価格：400円)

通常出荷日：在庫品1日目

ジャバラ部の耐久性に優れたパッド。【特長】・材質はニトリル、シリコン、ウレタン...

詳細情報を確認する

ご注意

  • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
未確定：候補が36型番あります。
数量：

商品情報

外形図

PBG - 10Aの外形寸法図

PBG - 10Aの外形寸法図

PBG - 15Aの外形寸法図

PBG - 15Aの外形寸法図

PBG - 20の外形寸法図

PBG - 20の外形寸法図

PBG - 30の外形寸法図

PBG - 30の外形寸法図

PBG - 40の外形寸法図

PBG - 40の外形寸法図

PBG - 50の外形寸法図

PBG - 50の外形寸法図

PBG - 75の外形寸法図

PBG - 75の外形寸法図

PBG - 110の外形寸法図

PBG - 110の外形寸法図

PBG - 150の外形寸法図

PBG - 150の外形寸法図

単位 : mm

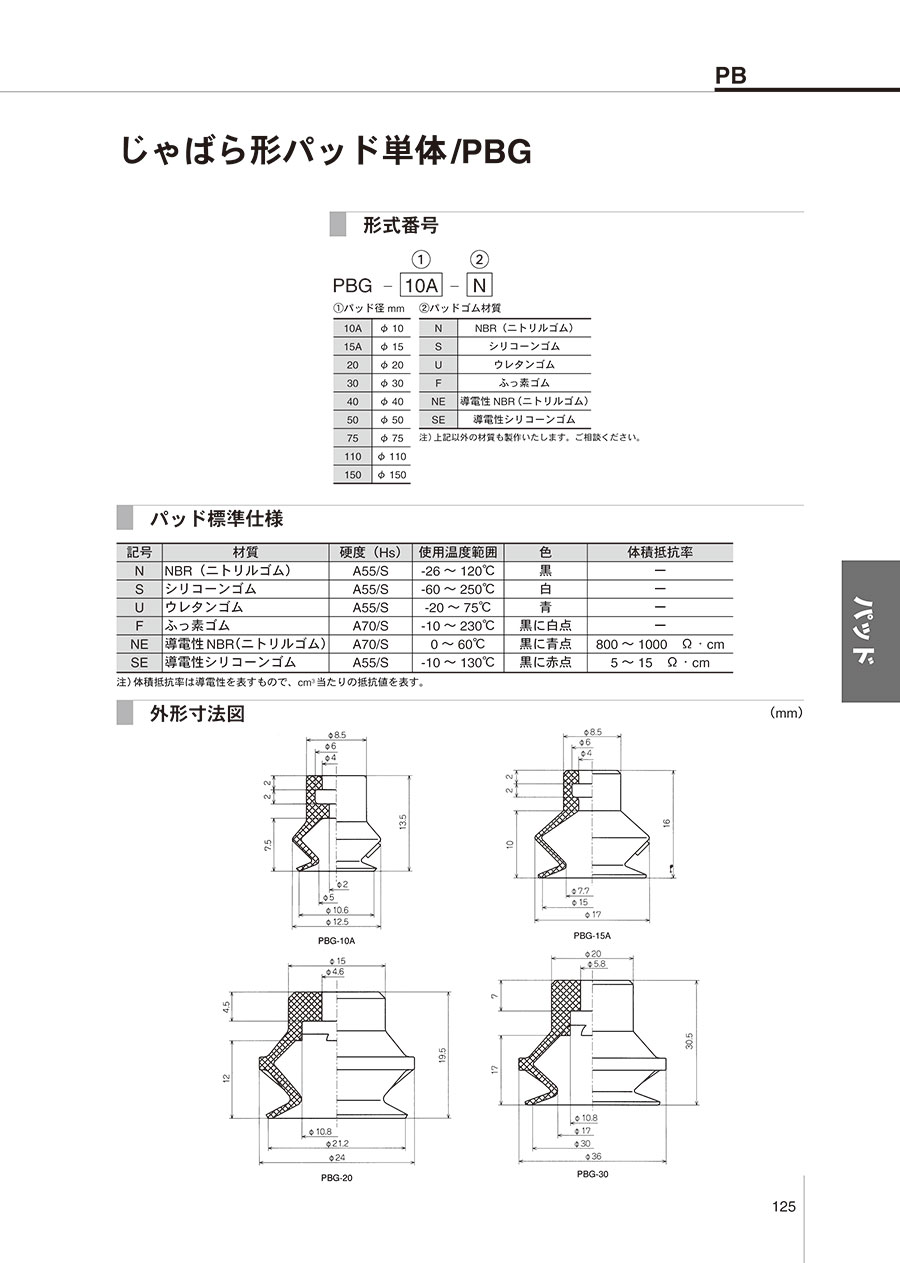

製品仕様
