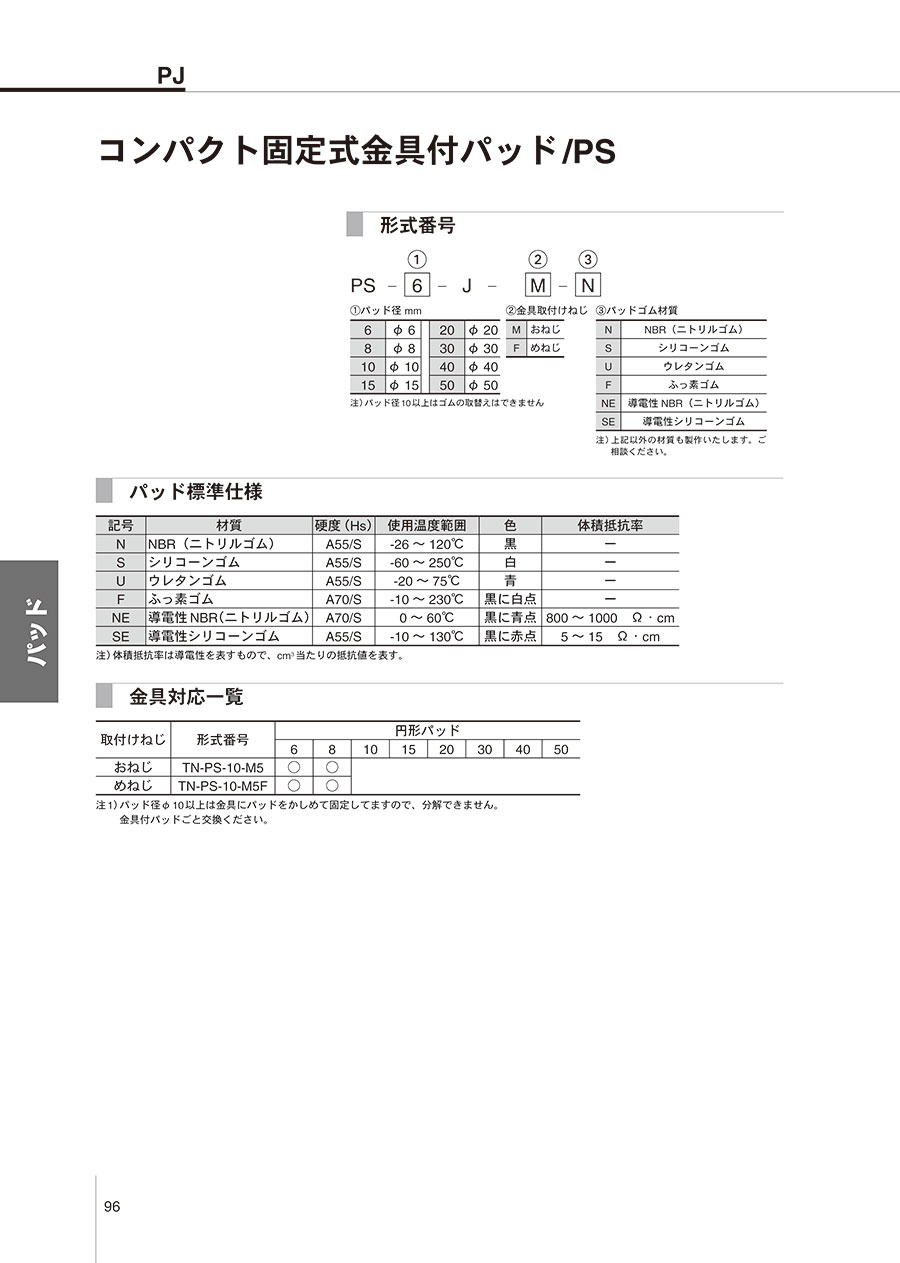

記号	材質	硬度（Hs）	使用温度範囲	色	体積抵抗率_注
N	NBR（ニトリルゴム）	A55/S	-26～120℃	黒	-
S	シリコーンゴム	A55/S	-60～250℃	白	-
U	ウレタンゴム	A55/S	-20～75℃	青	-
F	ふっ素ゴム	A70/S	-10～230℃	黒に白点	-
NE	導電性NBR（ニトリルゴム）	A70/S	0～60℃	黒に青点	800～1000Ω・cm
SE	導電性シリコーンゴム	A55/S	-10～130℃	黒に赤点	5～15Ω・cm

注1）体積抵抗率は導電性を表すもので、cm³当たりの抵抗値を表す

外形図

6／8-J-M、10-J-M、15／20／30／40／50-J-M
6／8-J-F、10-J-F、15／20／30／40／50-J-F

PS	A	B	C	H	Y	質量（g）
PS-2-J-M	2	10.5	4.5	-	1.5	1
PS-4-J-M	4	11.5	5.5	-	2.4	1
PS-6-J-M	6	17	9	-	4.2	1.5
PS-8-J-M	8	17	9	-	4	1.5
PS-10-J-M	10	17.5	9.5	-	3	7
PS-15-J-M	15	25	11	2	3.3	8
PS-20-J-M	20	27	13	2	5.5	9
PS-30-J-M	30	32	18	3	7	14
PS-40-J-M	40	32	18	3	7.2	16
PS-50-J-M	50	34	20	4	9	26
PS-2-J-F	2	10.5	4.5	-	1.5	1.5
PS-4-J-F	4	11.5	5.5	-	2.4	1.5
PS-6-J-F	6	17	9	-	4.2	2.5
PS-8-J-F	8	17	9	-	4	2.5
PS-10-J-F	10	17.5	9.5	-	3	8
PS-15-J-F	15	25	11	2	3.3	8
PS-20-J-F	20	27	13	2	5.5	10
PS-30-J-F	30	32	18	3	7	15
PS-40-J-F	40	32	18	3	7.2	17
PS-50-J-F	50	34	20	4	9	27

（単位：mm）

型番リスト

表示件数

型番

ゴム系材質

配管継手

環境

色

使用温度範囲

(℃)

接続ねじ種類

接続ねじ径

パッド径

(mm)

金具取付けねじ

最小発注数量

フッ素ゴム	[Rp(G)] 継手なし(M5)	標準 / 耐寒 / 耐熱	[黒] 黒に白点	-10～230	おねじ	M5	6	おねじ	1個
[シリコンゴム] シリコーンゴム	[Rp(G)] 継手なし(M5)	標準 / 耐寒 / 耐熱	白	-60～250	おねじ	M5	6	おねじ	1個
[シリコンゴム] 導電性シリコンゴム	[Rp(G)] 継手なし(M5)	標準 / 静電気拡散 / 耐寒 / 耐熱	[黒] 黒に赤点	-10～130	おねじ	M5	6	おねじ	1個
ウレタンゴム	[Rp(G)] 継手なし(M5)	標準 / 耐寒	青	-20～75	おねじ	M5	6	おねじ	1個
フッ素ゴム	[Rp(G)] 継手なし(M5)	標準 / 耐寒 / 耐熱	[黒] 黒に白点	-10～230	おねじ	M5	8	おねじ	1個
[ニトリルゴム] ニトリルゴム	[Rp(G)] 継手なし(M5)	標準 / 耐寒 / 耐熱	[黒] 黒	-26～120	おねじ	M5	8	おねじ	1個
[ニトリルゴム] 導電性ニトリルゴム	[Rp(G)] 継手なし(M5)	標準 / 静電気拡散	[黒] 黒に青点	0～60	おねじ	M5	8	おねじ	1個
[シリコンゴム] シリコーンゴム	[Rp(G)] 継手なし(M5)	標準 / 耐寒 / 耐熱	白	-60～250	おねじ	M5	8	おねじ	1個
[シリコンゴム] 導電性シリコンゴム	[Rp(G)] 継手なし(M5)	標準 / 静電気拡散 / 耐寒 / 耐熱	[黒] 黒に赤点	-10～130	おねじ	M5	8	おねじ	1個
ウレタンゴム	[Rp(G)] 継手なし(M5)	標準 / 耐寒	青	-20～75	おねじ	M5	8	おねじ	1個
フッ素ゴム	[Rp(G)] 継手なし(M5)	標準 / 耐寒 / 耐熱	[黒] 黒に白点	-10～230	めねじ	M5	10	めねじ	1個
フッ素ゴム	[Rp(G)] 継手なし(M5)	標準 / 耐寒 / 耐熱	[黒] 黒に白点	-10～230	おねじ	M5	10	おねじ	1個
[ニトリルゴム] ニトリルゴム	[Rp(G)] 継手なし(M5)	標準 / 耐寒 / 耐熱	[黒] 黒	-26～120	おねじ	M5	10	おねじ	1個
[ニトリルゴム] 導電性ニトリルゴム	[Rp(G)] 継手なし(M5)	標準 / 静電気拡散	[黒] 黒に青点	0～60	おねじ	M5	10	おねじ	1個
[シリコンゴム] シリコーンゴム	[Rp(G)] 継手なし(M5)	標準 / 耐寒 / 耐熱	白	-60～250	おねじ	M5	10	おねじ	1個
[シリコンゴム] 導電性シリコンゴム	[Rp(G)] 継手なし(M5)	標準 / 静電気拡散 / 耐寒 / 耐熱	[黒] 黒に赤点	-10～130	おねじ	M5	10	おねじ	1個
ウレタンゴム	[Rp(G)] 継手なし(M5)	標準 / 耐寒	青	-20～75	おねじ	M5	10	おねじ	1個
[シリコンゴム] シリコーンゴム	[Rp(G)] 継手なし(Rc)	標準 / 耐寒 / 耐熱	白	-60～250	めねじ	Rp1/8	15	めねじ	1個
フッ素ゴム	[Rp(G)] 継手なし(Rc)	標準 / 耐寒 / 耐熱	[黒] 黒に白点	-10～230	おねじ	R1/8	15	おねじ	1個
[ニトリルゴム] ニトリルゴム	[Rp(G)] 継手なし(Rc)	標準 / 耐寒 / 耐熱	[黒] 黒	-26～120	おねじ	R1/8	15	おねじ	1個
[シリコンゴム] シリコーンゴム	[Rp(G)] 継手なし(Rc)	標準 / 耐寒 / 耐熱	白	-60～250	おねじ	R1/8	15	おねじ	1個
[シリコンゴム] 導電性シリコンゴム	[Rp(G)] 継手なし(Rc)	標準 / 静電気拡散 / 耐寒 / 耐熱	[黒] 黒に赤点	-10～130	おねじ	R1/8	15	おねじ	1個
ウレタンゴム	[Rp(G)] 継手なし(Rc)	標準 / 耐寒	青	-20～75	おねじ	R1/8	15	おねじ	1個
[ニトリルゴム] ニトリルゴム	[Rp(G)] 継手なし(Rc)	標準 / 耐寒 / 耐熱	[黒] 黒	-26～120	めねじ	Rp1/8	20	めねじ	1個
[ニトリルゴム] ニトリルゴム	[Rp(G)] 継手なし(Rc)	標準 / 耐寒 / 耐熱	[黒] 黒	-26～120	おねじ	R1/8	20	おねじ	1個
[シリコンゴム] シリコーンゴム	[Rp(G)] 継手なし(Rc)	標準 / 耐寒 / 耐熱	白	-60～250	おねじ	R1/8	20	おねじ	1個
ウレタンゴム	[Rp(G)] 継手なし(Rc)	標準 / 耐寒	青	-20～75	おねじ	R1/8	20	おねじ	1個
フッ素ゴム	[Rp(G)] 継手なし(Rc)	標準 / 耐寒 / 耐熱	[黒] 黒に白点	-10～230	おねじ	R1/8	30	おねじ	1個
[ニトリルゴム] ニトリルゴム	[Rp(G)] 継手なし(Rc)	標準 / 耐寒 / 耐熱	[黒] 黒	-26～120	おねじ	R1/8	30	おねじ	1個
[シリコンゴム] シリコーンゴム	[Rp(G)] 継手なし(Rc)	標準 / 耐寒 / 耐熱	白	-60～250	おねじ	R1/8	30	おねじ	1個
ウレタンゴム	[Rp(G)] 継手なし(Rc)	標準 / 耐寒	青	-20～75	おねじ	R1/8	30	おねじ	1個
[ニトリルゴム] ニトリルゴム	[Rp(G)] 継手なし(Rc)	標準 / 耐寒 / 耐熱	[黒] 黒	-26～120	おねじ	R1/8	40	おねじ	1個
[シリコンゴム] シリコーンゴム	[Rp(G)] 継手なし(Rc)	標準 / 耐寒 / 耐熱	白	-60～250	おねじ	R1/8	40	おねじ	1個
ウレタンゴム	[Rp(G)] 継手なし(Rc)	標準 / 耐寒	青	-20～75	おねじ	R1/8	40	おねじ	1個
[ニトリルゴム] ニトリルゴム	[Rp(G)] 継手なし(Rc)	標準 / 耐寒 / 耐熱	[黒] 黒	-26～120	めねじ	Rp1/8	50	めねじ	1個
[シリコンゴム] シリコーンゴム	[Rp(G)] 継手なし(Rc)	標準 / 耐寒 / 耐熱	白	-60～250	おねじ	R1/8	50	おねじ	1個
ウレタンゴム	[Rp(G)] 継手なし(Rc)	標準 / 耐寒	青	-20～75	おねじ	R1/8	50	おねじ	1個

通常単価(税別) (税込単価)	通常出荷日

1,518円 ( 1,670円 )	7日目
1,058円 ( 1,164円 )	在庫品1日目当日出荷可能
1,328円 ( 1,461円 )	7日目
1,225円 ( 1,348円 )	7日目
1,450円 ( 1,595円 )	7日目
961円 ( 1,057円 )	5日目
1,165円 ( 1,282円 )	7日目
1,086円 ( 1,195円 )	3日目
1,328円 ( 1,461円 )	7日目
1,225円 ( 1,348円 )	7日目
1,095円 ( 1,205円 )	7日目
1,103円 ( 1,213円 )	7日目
485円 ( 534円 )	2日目
692円 ( 761円 )	7日目
663円 ( 729円 )	在庫品1日目当日出荷可能
849円 ( 934円 )	7日目
790円 ( 869円 )	7日目
1,525円 ( 1,678円 )	7日目
1,211円 ( 1,332円 )	7日目
1,107円 ( 1,218円 )	7日目
705円 ( 776円 )	在庫品1日目当日出荷可能
888円 ( 977円 )	7日目
849円 ( 934円 )	7日目
1,484円 ( 1,632円 )	7日目
1,338円 ( 1,472円 )	14日目
654円 ( 719円 )	7日目
884円 ( 972円 )	7日目
1,345円 ( 1,480円 )	7日目
1,210円 ( 1,331円 )	7日目
787円 ( 866円 )	7日目
1,083円 ( 1,191円 )	7日目
1,357円 ( 1,493円 )	在庫品1日目当日出荷可能
884円 ( 972円 )	7日目
1,141円 ( 1,255円 )	7日目
1,763円 ( 1,939円 )	7日目
970円 ( 1,067円 )	7日目
1,581円 ( 1,739円 )	7日目

詳細情報

基本情報

基本情報

小型金具により狭い場所への取り付けが可能な金具付パッド。
【特長】
・耐久性に優れており長寿命
・ジャバラ部分がありクッション性に優れた金具付パッド
・取付金具部分を小型軽量化
【用途】
・球面、角度のある吸着対象物に
・金具部分がコンパクトなため狭い場所へパッドを取り付けに

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

コンバム（旧：妙徳）
CONVUM 真空発生器コンバムユニット 10S
真空、破壊制御用電磁弁、真空フィルタ搭載のオールインワンタイプの真空発生器（エジェクタ）です。弊社吸着パッドの真空発生に最適です。
コンバム（旧：妙徳）
真空エジェクタユニット MC72シリーズ
大排気量タイプで、重量の重いワーク、通気性のあるワークの搬送に最適。マニホールドは両側から取付タイプのため、簡単に連数増加が可能。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
