真空エジェクタユニット MC72シリーズ
- 一部SALE 2026/01/31まで
- 通常単価(税別)
- 16,914円～168,142円特別価格
- 税込単価
- 18,605円～184,956円特別価格
圧縮空気を使用し真空を発生できる真空エジェクタユニット MC72シリーズ。【特...
詳細情報を確認する- 種類
- ユニット
- 性能
- 大流量形
- 使用圧力範囲 (MPa)
- 0.2::0.6
- 周囲温度 (℃)
- 0::60
- 電磁弁電圧
- DC24V
- 電磁弁配線方法
- コネクタタイプ
- 本体材質
- PA
- 使用流体
- 無給油圧縮空気
ご注意
- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
未確定：候補が88型番あります。
商品情報
MC72 大排気量コンバムの詳細
単体のイメージ
マニホールドのイメージ

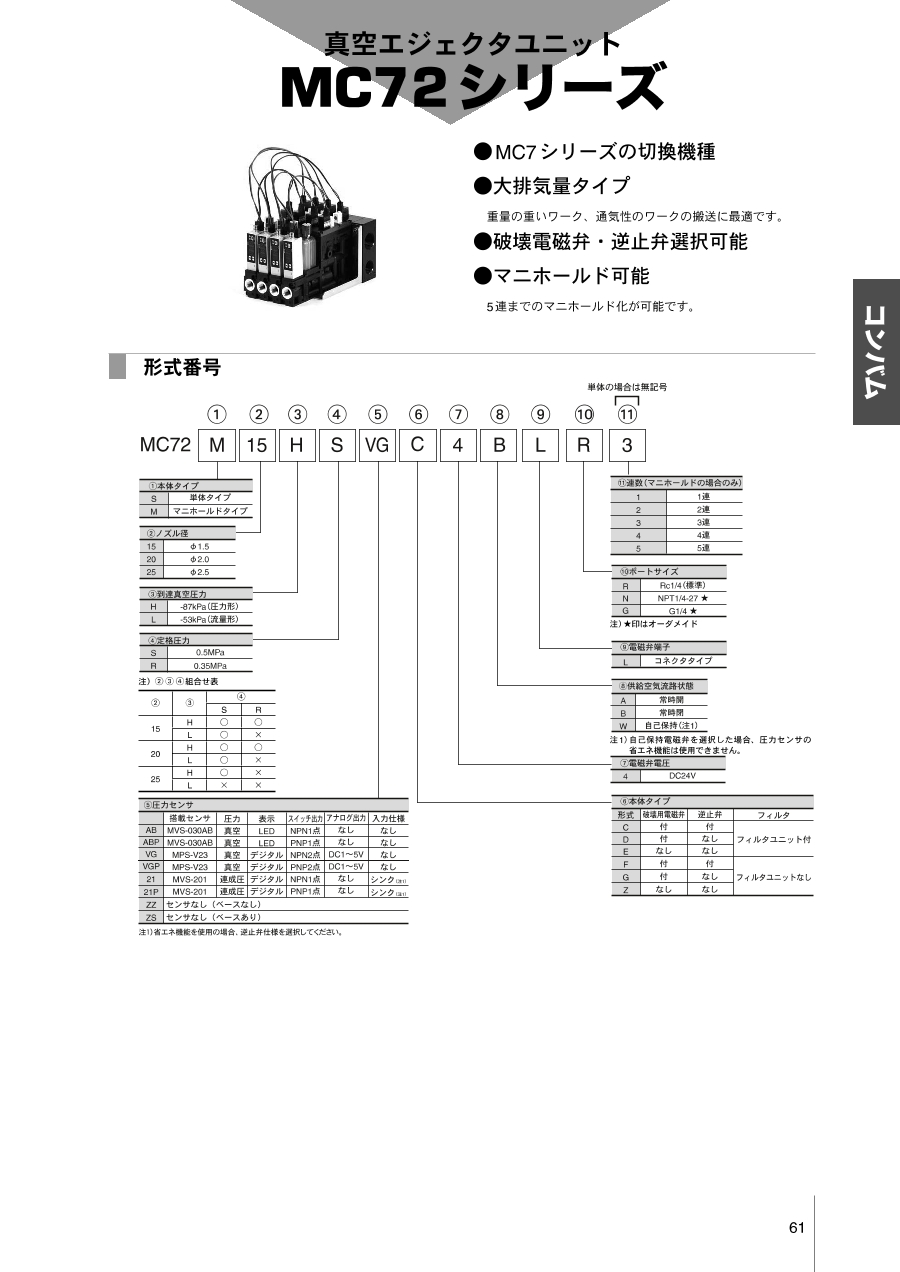

形式番号
形式番号のフォーマット
本体タイプ
- S：単体
- M：マニホールド
（2）ノズルタイプ
| 記号 | ノズル径［mm］ |
|---|---|
| 15 | 1.5 |
| 20 | 2.0 |
| 25 | 2.5 |
（3）到達真空圧力［kPa］
| 記号 | タイプ | 真空圧力 |
|---|---|---|
| H | 圧力形 | -87 |
| L | 流量形 | -53 |
（4）定格圧力［MPa］
| S | 0.5 |
|---|---|
| R | 0.35 |
（5）圧力センサ
| 記号 | 搭載センサ | 圧力範囲［kPa］ | 表示 | スイッチ出力 | アナログ出力 | 入力仕様 |
|---|---|---|---|---|---|---|
| AB | MVS-030AB | -101～0 | LED | NPN1点 | なし | なし |
| VG | MPS-V23 | -101～0 | デジタル | NPN2点 | DC1～5V | なし |
| 21 | MVS-201注1、2 | -101～500 | デジタル | NPN1点 | なし | シンク |
| ZZ | センサなし（ベースなし）・今後センサを取り付ける予定がない場合 | |||||
| ZS | センサなし（ベースあり）・今後センサを取り付ける予定がある場合 | |||||
注1）省エネ機能付センサ（電磁弁制御機能モード）。
注2）省エネ機能を使用の場合、チェック弁付（（6）にてCかF）を選択してください。
（6）破壊用電磁弁／チェック弁／フィルタ
| 記号 | 破壊用電磁弁 | チェック弁 | フィルタ |
|---|---|---|---|
| C | 付 | 付 | 付 |
| D | 付 | なし | |
| E | なし | なし | |
| F | 付 | 付 | なし |
| G | 付 | なし | |
| Z | なし | なし |
（7）電磁弁電圧
| 記号 | 電圧 |
|---|---|
| 4 | DC24V |
（8）供給空気流路状態
| A | 常時開 |
|---|---|
| B | 常時閉 |
| W | 自己保持注1 |
注1）自己保持電磁弁を選択した場合、圧力センサの省エネ機能は使用できません。
（9）電磁弁配線方法
- L：リード線付きコネクタ
（10）ポートサイズ
| R | Rc1/4 |
|---|---|
| N | NPT1/4-27 |
（11）マニホールド
| 記号 | 連数 |
|---|---|
| 1 | 1 連 |
| 2 | 2 連 |
| 3 | 3 連 |
| 4 | 4 連 |
| 5 | 5 連 |
製品仕様
| 項目＼形式番号 | 単位 | MC72 □ 15 | MC72 □ 20 | MC72 □ 25 | ||||
|---|---|---|---|---|---|---|---|---|
| HS | LS | HR | HS | LS | HR | HS | ||
| ノズル径 | mm | 1.5 | 2.0 | 2.5 | ||||
| 使用流体 | - | 無給油圧縮空気 | ||||||
| 周囲温度 | ℃ | 0～60 （但し、凍結しないこと） | ||||||
| 使用圧力範囲 | MPa | 0.2～0.6 | ||||||
| 供給空気流路状態 | - | 常時開 （A）・常時閉 （B）・自己保持 （W） | ||||||
| フィルタ平均孔径 | μm | 130 | ||||||
| フィルタ ろ過面積 | mm2 | 560 | ||||||
| 定格圧力 | MPa | 0.5 | 0.35 | 0.5 | 0.35 | 0.5 | ||
| 到達真空圧力 | kPa | -87 | -53 | -87 | -53 | -87 | ||
| 吸込流量 | L/min（ANR） | 55 | 90 | 46 | 95 | 130（110）注1 | 80 | 140（120）注1 |
| 真空破壊流量 | L/min（ANR） | 100 | ||||||
| 空気消費量 | L/min（ANR） | 100 | 180 | 265 | ||||
注1）（ ）内は、チェック弁搭載時の吸込流量になります。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
112,148円100,933円 ( 111,026円 ) | 7日目 |
145,067円130,560円 ( 143,616円 ) | 7日目 |
60,912円54,820円 ( 60,302円 ) | 7日目 |
65,622円59,059円 ( 64,965円 ) | 7日目 |
27,975円25,737円 ( 28,311円 ) | 7日目 |
37,650円33,885円 ( 37,274円 ) | 7日目 |
65,622円59,059円 ( 64,965円 ) | 7日目 |
93,595円84,235円 ( 92,659円 ) | 7日目 |
121,550円109,395円 ( 120,335円 ) | 7日目 |
149,522円134,569円 ( 148,026円 ) | 7日目 |
52,293円47,063円 ( 51,769円 ) | 7日目 |
96,104円86,493円 ( 95,142円 ) | 7日目 |
20,053円18,448円 ( 20,293円 ) | 7日目 |
114,245円102,820円 ( 113,102円 ) | 7日目 |
72,518円 ( 79,770円 ) | 7日目 |
93,373円84,035円 ( 92,439円 ) | 7日目 |
123,120円110,808円 ( 121,889円 ) | 7日目 |
31,659円 ( 34,825円 ) | 7日目 |
72,518円65,266円 ( 71,793円 ) | 7日目 |
104,176円93,758円 ( 103,134円 ) | 7日目 |
132,165円118,948円 ( 130,843円 ) | 7日目 |
68,062円61,255円 ( 67,381円 ) | 7日目 |
64,223円57,800円 ( 63,580円 ) | 7日目 |
31,777円 ( 34,955円 ) | 7日目 |
53,863円48,476円 ( 53,324円 ) | 7日目 |
75,948円68,353円 ( 75,188円 ) | 7日目 |
144,557円130,101円 ( 143,111円 ) | 7日目 |
49,308円44,377円 ( 48,815円 ) | 7日目 |
82,398円74,158円 ( 81,574円 ) | 7日目 |
168,142円151,327円 ( 166,460円 ) | 7日目 |
24,918円22,924円 ( 25,216円 ) | 7日目 |
27,975円25,737円 ( 28,311円 ) | 7日目 |
27,172円24,998円 ( 27,498円 ) | 7日目 |
23,893円21,981円 ( 24,179円 ) | 7日目 |
24,918円22,924円 ( 25,216円 ) | 7日目 |
24,918円22,924円 ( 25,216円 ) | 7日目 |
27,172円24,998円 ( 27,498円 ) | 7日目 |
27,975円25,737円 ( 28,311円 ) | 7日目 |
27,172円 ( 29,889円 ) | 7日目 |
22,613円20,803円 ( 22,883円 ) | 7日目 |
17,919円 ( 19,711円 ) | 7日目 |
19,046円 ( 20,951円 ) | 7日目 |
18,620円 ( 20,482円 ) | 7日目 |
18,994円 ( 20,893円 ) | 7日目 |
24,918円22,924円 ( 25,216円 ) | 7日目 |
25,619円23,569円 ( 25,926円 ) | 7日目 |
27,172円 ( 29,889円 ) | 7日目 |
27,172円24,998円 ( 27,498円 ) | 7日目 |
17,612円 ( 19,373円 ) | 7日目 |
20,053円18,448円 ( 20,293円 ) | 7日目 |
19,047円 ( 20,952円 ) | 7日目 |
29,388円26,449円 ( 29,094円 ) | 7日目 |
32,460円29,214円 ( 32,135円 ) | 7日目 |
32,460円 ( 35,706円 ) | 7日目 |
32,460円29,214円 ( 32,135円 ) | 7日目 |
27,272円 ( 29,999円 ) | 7日目 |
21,504円19,783円 ( 21,761円 ) | 7日目 |
21,504円19,783円 ( 21,761円 ) | 7日目 |
17,801円 ( 19,581円 ) | 9日目 |
29,388円 ( 32,327円 ) | 7日目 |
詳細情報
基本情報
圧縮空気を使用し真空を発生できる真空エジェクタユニット MC72シリーズ。
【特長】
・センサ、電磁便、破壊機能搭載、フィルタ搭載モデル。
・自己保持型電磁弁の搭載で、停電などの緊急停止時でも真空発生を保持。
・ワーク落下を防止します。
・大排気量タイプで、重量の重いワーク、通気性のあるワークの搬送に最適。
・マニホールド化にする事により供給の集約が可能。
・マニホールドは両側から取付タイプのため、簡単に連数を増やせます。
【用途】
・大流量モデル、大型パッド、重量物搬送に最適。
ご注意
- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
カタログ
