コンバム（旧：妙徳）

真空エジェクタユニット MC22シリーズ

カタログ |

一部SALE 2026/01/31まで
一部当日出荷可能

この商品のFAQをみる（1件）

通常単価(税別): 13,964円～210,169円特別価格

税込単価: 15,360円～231,186円特別価格

よく一緒に見られています

閲覧中の商品と併せてご検討ください

コンバム（旧：妙徳）

通常出荷日：在庫品1日目

圧縮空気を使用し真空を発生できる真空エジェクタユニット MC22シリーズ。【特...

種類
ユニット
真空ポート接続口形状
M5
使用圧力範囲 (MPa)
0.2::0.5
周囲温度 (℃)
0::50
本体材質
アルミニウム
電磁弁電圧
DC24V
電磁弁配線方法
リード線付きコネクタ
供給空気流路状態
常時閉
使用流体
無給油圧縮空気

ご注意

2021年6月1日より在庫がなくなり次第、製品印字方法が変わります。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

未確定：候補が105型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

MC22 22mm幅コンバムの詳細

本体タイプ：単体の製品イメージ

本体タイプ：マニホールドの製品イメージ

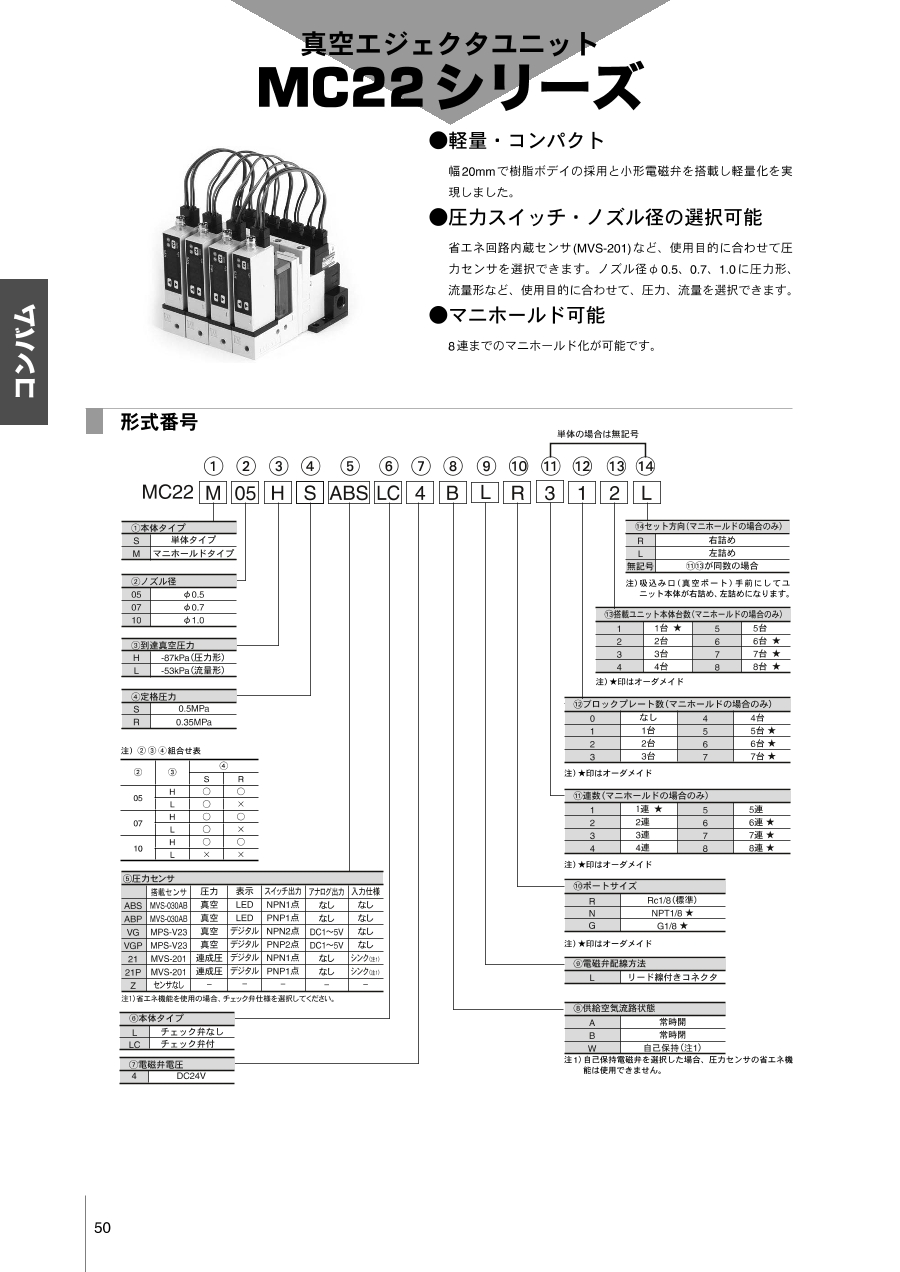

形式番号

形式番号のフォーマット

本体タイプ

S：単体
M：マニホールド

（2）ノズルタイプ

記号	ノズル径［mm］
05	0.5
07	0.7
10	1.0

（3）到達真空圧力［kPa］

記号	タイプ	真空圧力
H	圧力形	-87
L	流量形	-53

（4）定格圧力［MPa］

S	0.5
R	0.35

（5）圧力センサ

記号	搭載センサ	圧力範囲［kPa］	表示	スイッチ出力	アナログ出力	入力仕様
ABS	MVS-030AB	-101～0	LED	NPN1点	なし	なし
VG	MPS-V23	-101～0	デジタル	NPN2点	DC1～5V	なし
21	MVS-201^注1、2	-101～500	デジタル	NPN1点	なし	シンク
Z	センサなし

注1）省エネ機能付センサ（電磁弁制御機能モード）
注2）省エネ機能を使用の場合、チェック弁付（（6）にてCかF）を選択してください

（6）チェック弁

記号	チェック弁
L	なし
LC	付

（7）電磁弁電圧

4：DC24V

（8）供給空気流路状態

B:常時閉

（9）電磁弁配線方法

L：リード線付きコネクタ

（10）ポートサイズ

R	Rc1/8
N	NPT1/8
G	G1/8

（11）マニホールド

記号	連数
1	1 連
2	2 連
3	3 連
4	4 連
5	5 連
6	6 連
7	7 連
8	8 連

（12）ブロックプレート

記号	個数
0	なし
1	1 個
2	2 個
3	3 個
4	4 個
5	5 個
6	6 個
7	7 個

（13）搭載本体台数

記号	台数
1	1 台
2	2 台
3	3 台
4	4 台
5	5 台
6	6 台
7	7 台
8	8 台

（14）セット方向

無記号	（11）（13）が同数の場合
R	右詰め
L	左詰め

※ 真空口を手前にしてユニット本体が右詰め、左詰めになります。

製品仕様

項目＼形式番号	単位	MC22 □ 05			MC22 □ 07			MC22 □ 10
項目＼形式番号	単位	HS	LS	HR	HS	LS	HR	HS	HR
ノズル径	mm	0.5			0.7			1.0
使用流体	-	無給油圧縮空気
周囲温度	℃	0～50 （但し、凍結しないこと）
使用圧力範囲	Mpa	0.2～0.5
供給空気流路状態	-	常時開（A）・常時閉（B）・自己保持（W）
フィルタ平均孔径	μm	37
フィルタろ過面積	mm²	484
定格圧力	Mpa	0.5		0.35	0.5		0.35	0.5	0.35
到達真空圧力	kPa	-87	-53	-87		-53	-87
吸込流量	L/min（ANR）	6	11	4	11	21	9	20	15
真空破壊流量	L/min（ANR）	50
空気消費量	L/min（ANR）	10			22.5			48

型番リスト

表示件数

型番

MC22M07HSABSLC4BLR303

MC22M10HSABSLC4BLR202

MC22M10HSABSLC4BLR404

付加機能

到達真空圧力

(kPa)

空気消費流量

(l/min)

エア供給ポート接続口形状

用途

吸込流量

(l/min)

ノズル径

全長 L

(mm)

詳細タイプ

圧力スイッチ

連数（マニホールドの場合のみ）

搭載ユニット本体台数（マニホールドの場合のみ）

セット方向（マニホールドの場合のみ）

定格圧力

(MPa)

トラスココード

最小発注数量

LED表示付真空用圧力スイッチ	-87	10	Rc1/8	マニホールド	6	0.5mm	86.6	チェック弁なし	MVS-030AB	2連	2台	-	0.5	-	1個
LED表示付真空用圧力スイッチ	-87	10	Rc1/8	マニホールド	6	0.5mm	86.6	チェック弁なし	MVS-030AB	4連	4台	-	0.5	-	1個
機械式真空用圧力スイッチ	-87	10	Rc1/8	マニホールド	6	0.5mm	86.6	チェック弁なし	MPS-V23	-	-	-	0.5	-	1個
機械式真空用圧力スイッチ	-87	10	Rc1/8	マニホールド	6	0.5mm	86.6	チェック弁なし	MPS-V23	4連	4台	-	0.5	-	1個
機械式真空用圧力スイッチ	-87	10	Rc1/8	マニホールド	6	0.5mm	86.6	チェック弁なし	MPS-V23	7連	7台	-	0.5	-	1個
機械式真空用圧力スイッチ	-87	10	Rc1/8	マニホールド	6	0.5mm	86.6	チェック弁なし	MPS-V23	8連	8台	-	0.5	-	1個
機械式真空用圧力スイッチ	-87	10	Rc1/8	マニホールド	6	0.5mm	97.6	チェック弁付	MPS-V23	-	-	-	0.5	-	1個
機械式真空用圧力スイッチ	-87	10	Rc1/8	マニホールド	6	0.5mm	97.6	チェック弁付	MPS-V23	2連	2台	-	0.5	-	1個
機械式真空用圧力スイッチ	-87	10	Rc1/8	マニホールド	6	0.5mm	97.6	チェック弁付	MPS-V23	3連	3台	-	0.5	-	1個
機械式真空用圧力スイッチ	-87	10	Rc1/8	マニホールド	6	0.5mm	97.6	チェック弁付	MPS-V23	4連	4台	-	0.5	-	1個
なし	-87	10	Rc1/8	マニホールド	6	0.5mm	86.6	チェック弁なし	センサなし	-	-	-	0.5	-	1個
なし	-87	10	Rc1/8	マニホールド	6	0.5mm	97.6	チェック弁付	センサなし	-	-	-	0.5	-	1個
なし	-87	22.5	Rc1/8	マニホールド	9	0.7mm	86.6	チェック弁なし	センサなし	3連	3台	-	0.35	-	1個
なし	-87	22.5	Rc1/8	マニホールド	9	0.7mm	86.6	チェック弁なし	センサなし	4連	4台	-	0.35	-	1個
なし	-87	22.5	Rc1/8	マニホールド	9	0.7mm	97.6	チェック弁付	センサなし	-	-	-	0.35	-	1個
なし	-87	22.5	Rc1/8	マニホールド	9	0.7mm	97.6	チェック弁付	センサなし	2連	2台	-	0.35	-	1個
LED表示付真空用圧力スイッチ	-87	22.5	Rc1/8	マニホールド	11	0.7mm	86.6	チェック弁なし	MVS-030AB	-	-	-	0.5	-	1個
LED表示付真空用圧力スイッチ	-87	22.5	Rc1/8	マニホールド	11	0.7mm	97.6	チェック弁付	MVS-030AB	3連	3台	-	0.5	-	1個
機械式真空用圧力スイッチ	-87	22.5	Rc1/8	マニホールド	11	0.7mm	86.6	チェック弁なし	MPS-V23	-	-	-	0.5	-	1個
機械式真空用圧力スイッチ	-87	22.5	Rc1/8	マニホールド	11	0.7mm	86.6	チェック弁なし	MPS-V23	2連	2台	-	0.5	-	1個
機械式真空用圧力スイッチ	-87	22.5	Rc1/8	マニホールド	11	0.7mm	86.6	チェック弁なし	MPS-V23	4連	4台	-	0.5	-	1個
機械式真空用圧力スイッチ	-87	22.5	Rc1/8	マニホールド	11	0.7mm	86.6	チェック弁なし	MPS-V23	8連	8台	-	0.5	-	1個
機械式真空用圧力スイッチ	-87	22.5	Rc1/8	マニホールド	11	0.7mm	97.6	チェック弁付	MPS-V23	-	-	-	0.5	-	1個
機械式真空用圧力スイッチ	-87	22.5	Rc1/8	マニホールド	11	0.7mm	97.6	チェック弁付	MPS-V23	2連	2台	-	0.5	-	1個
機械式真空用圧力スイッチ	-87	22.5	Rc1/8	マニホールド	11	0.7mm	97.6	チェック弁付	MPS-V23	4連	4台	-	0.5	-	1個
なし	-87	22.5	Rc1/8	マニホールド	11	0.7mm	86.6	チェック弁なし	センサなし	-	-	-	0.5	-	1個
なし	-87	22.5	Rc1/8	マニホールド	11	0.7mm	86.6	チェック弁なし	センサなし	4連	4台	-	0.5	-	1個
なし	-87	22.5	Rc1/8	マニホールド	11	0.7mm	97.6	チェック弁付	センサなし	-	-	-	0.5	-	1個
なし	-53	22.5	Rc1/8	マニホールド	21	0.7mm	86.6	チェック弁なし	センサなし	-	-	-	0.5	-	1個
機械式真空用圧力スイッチ	-87	48	Rc1/8	マニホールド	15	1.0mm	86.6	チェック弁なし	MPS-V23	-	-	-	0.35	-	1個
機械式真空用圧力スイッチ	-87	48	Rc1/8	マニホールド	15	1.0mm	86.6	チェック弁なし	MPS-V23	2連	2台	-	0.35	-	1個
機械式真空用圧力スイッチ	-87	48	Rc1/8	マニホールド	15	1.0mm	86.6	チェック弁なし	MPS-V23	3連	3台	-	0.35	-	1個
機械式真空用圧力スイッチ	-87	48	Rc1/8	マニホールド	15	1.0mm	97.6	チェック弁付	MPS-V23	-	-	-	0.35	-	1個
機械式真空用圧力スイッチ	-87	48	Rc1/8	マニホールド	15	1.0mm	97.6	チェック弁付	MPS-V23	2連	2台	-	0.35	-	1個
機械式真空用圧力スイッチ	-87	48	Rc1/8	マニホールド	15	1.0mm	97.6	チェック弁付	MPS-V23	3連	3台	-	0.35	-	1個
機械式真空用圧力スイッチ	-87	48	Rc1/8	マニホールド	15	1.0mm	97.6	チェック弁付	MPS-V23	4連	4台	-	0.35	-	1個
なし	-87	48	Rc1/8	マニホールド	15	1.0mm	86.6	チェック弁なし	センサなし	-	-	-	0.35	-	1個
なし	-87	48	Rc1/8	マニホールド	15	1.0mm	86.6	チェック弁なし	センサなし	2連	2台	-	0.35	-	1個
なし	-87	48	Rc1/8	マニホールド	15	1.0mm	97.6	チェック弁付	センサなし	-	-	-	0.35	-	1個
LED表示付真空用圧力スイッチ	-87	48	Rc1/8	マニホールド	20	1.0mm	86.6	チェック弁なし	MVS-030AB	-	-	-	0.5	-	1個
LED表示付真空用圧力スイッチ	-87	48	Rc1/8	マニホールド	20	1.0mm	86.6	チェック弁なし	MVS-030AB	2連	2台	-	0.5	-	1個
LED表示付真空用圧力スイッチ	-87	48	Rc1/8	マニホールド	20	1.0mm	86.6	チェック弁なし	MVS-030AB	3連	3台	-	0.5	-	1個
LED表示付真空用圧力スイッチ	-87	48	Rc1/8	マニホールド	20	1.0mm	86.6	チェック弁なし	MVS-030AB	4連	4台	-	0.5	-	1個
LED表示付真空用圧力スイッチ	-87	48	Rc1/8	マニホールド	20	1.0mm	86.6	チェック弁なし	MVS-030AB	5連	5台	-	0.5	-	1個
LED表示付真空用圧力スイッチ	-87	48	Rc1/8	マニホールド	20	1.0mm	97.6	チェック弁付	MVS-030AB	2連	2台	-	0.5	-	1個
LED表示付真空用圧力スイッチ	-87	48	Rc1/8	マニホールド	20	1.0mm	97.6	チェック弁付	MVS-030AB	4連	4台	-	0.5	-	1個
機械式真空用圧力スイッチ	-87	48	Rc1/8	マニホールド	20	1.0mm	86.6	チェック弁なし	MPS-V23	-	-	-	0.5	-	1個
機械式真空用圧力スイッチ	-87	48	Rc1/8	マニホールド	20	1.0mm	86.6	チェック弁なし	MPS-V23	2連	2台	-	0.5	-	1個
機械式真空用圧力スイッチ	-87	48	Rc1/8	マニホールド	20	1.0mm	86.6	チェック弁なし	MPS-V23	3連	3台	-	0.5	-	1個
機械式真空用圧力スイッチ	-87	48	Rc1/8	マニホールド	20	1.0mm	86.6	チェック弁なし	MPS-V23	4連	4台	-	0.5	-	1個
機械式真空用圧力スイッチ	-87	48	Rc1/8	マニホールド	20	1.0mm	86.6	チェック弁なし	MPS-V23	5連	5台	-	0.5	-	1個
機械式真空用圧力スイッチ	-87	48	Rc1/8	マニホールド	20	1.0mm	86.6	チェック弁なし	MPS-V23	8連	8台	-	0.5	-	1個
機械式真空用圧力スイッチ	-87	48	Rc1/8	マニホールド	20	1.0mm	97.6	チェック弁付	MPS-V23	-	-	-	0.5	-	1個
機械式真空用圧力スイッチ	-87	48	Rc1/8	マニホールド	20	1.0mm	97.6	チェック弁付	MPS-V23	1連	1台	-	0.5	-	1個
機械式真空用圧力スイッチ	-87	48	Rc1/8	マニホールド	20	1.0mm	97.6	チェック弁付	MPS-V23	2連	2台	-	0.5	-	1個
機械式真空用圧力スイッチ	-87	48	Rc1/8	マニホールド	20	1.0mm	97.6	チェック弁付	MPS-V23	3連	3台	-	0.5	-	1個
機械式真空用圧力スイッチ	-87	48	Rc1/8	マニホールド	20	1.0mm	97.6	チェック弁付	MPS-V23	4連	4台	-	0.5	-	1個
機械式真空用圧力スイッチ	-87	48	Rc1/8	マニホールド	20	1.0mm	97.6	チェック弁付	MPS-V23	5連	5台	-	0.5	-	1個
機械式真空用圧力スイッチ	-87	48	Rc1/8	マニホールド	20	1.0mm	97.6	チェック弁付	MPS-V23	6連	6台	-	0.5	-	1個
なし	-87	48	Rc1/8	マニホールド	20	1.0mm	86.6	チェック弁なし	センサなし	-	-	-	0.5	-	1個

通常単価(税別) (税込単価)	通常出荷日

47,131円42,417円 ( 46,659円 )	7日目
90,771円81,693円 ( 89,862円 )	7日目
23,857円21,948円 ( 24,143円 )	7日目
99,582円89,623円 ( 98,585円 )	7日目
171,998円154,798円 ( 170,278円 )	17日目
196,204円176,583円 ( 194,241円 )	17日目
26,467円24,349円 ( 26,784円 )	7日目
56,775円51,097円 ( 56,207円 )	7日目
83,423円75,080円 ( 82,588円 )	7日目
110,055円99,049円 ( 108,954円 )	7日目
13,964円 ( 15,360円 )	7日目
16,591円 ( 18,250円 )	7日目
45,917円41,325円 ( 45,458円 )	7日目
60,047円54,042円 ( 59,446円 )	7日目
16,591円 ( 18,250円 )	7日目
37,007円33,306円 ( 36,637円 )	7日目
21,646円 ( 23,811円 )	7日目
76,806円 ( 84,487円 )	7日目
23,857円21,948円 ( 24,143円 )	7日目
51,536円46,382円 ( 51,020円 )	7日目
99,582円89,623円 ( 98,585円 )	7日目
196,204円176,583円 ( 194,241円 )	17日目
26,467円 ( 29,114円 )	7日目
56,775円51,097円 ( 56,207円 )	7日目
110,055円99,049円 ( 108,954円 )	7日目
14,035円 ( 15,439円 )	7日目
60,047円54,042円 ( 59,446円 )	7日目
16,591円 ( 18,250円 )	7日目
13,964円 ( 15,360円 )	7日目
23,857円21,948円 ( 24,143円 )	7日目
51,536円 ( 56,690円 )	7日目
75,559円68,003円 ( 74,803円 )	7日目
26,467円24,349円 ( 26,784円 )	7日目
56,775円51,097円 ( 56,207円 )	7日目
83,423円75,080円 ( 82,588円 )	7日目
110,055円99,049円 ( 108,954円 )	7日目
14,035円 ( 15,439円 )	7日目
31,771円 ( 34,948円 )	7日目
16,591円 ( 18,250円 )	7日目
22,738円20,918円 ( 23,010円 )	7日目
47,131円42,417円 ( 46,659円 )	7日目
68,959円62,063円 ( 68,269円 )	7日目
90,771円81,693円 ( 89,862円 )	7日目
112,598円101,338円 ( 111,472円 )	7日目
52,367円47,130円 ( 51,843円 )	7日目
101,244円91,119円 ( 100,231円 )	7日目
23,857円 ( 26,243円 )	7日目
52,242円47,017円 ( 51,719円 )	7日目
75,559円68,003円 ( 74,803円 )	7日目
99,582円89,623円 ( 98,585円 )	7日目
123,605円111,244円 ( 122,368円 )	7日目
210,169円189,152円 ( 208,067円 )	17日目
26,467円 ( 29,114円 )	7日目
30,307円27,882円 ( 30,670円 )	17日目
56,775円51,097円 ( 56,207円 )	7日目
83,423円75,080円 ( 82,588円 )	7日目
110,055円99,049円 ( 108,954円 )	7日目
136,705円123,034円 ( 135,337円 )	7日目
163,520円147,168円 ( 161,885円 )	17日目
14,630円 ( 16,093円 )	7日目

基本情報

基本情報

圧縮空気を使用し真空を発生できる真空エジェクタユニット MC22シリーズ。
【特長】
・センサ、電磁便、破壊機能搭載、フィルタ搭載モデル。
・圧力スイッチ／ノズル径の選択可能。
・幅20mmで樹脂ボデイの採用と小形電磁弁を搭載し軽量化を実現。
・省エネ回路内蔵センサなど、使用目的に合わせて圧力センサを選択可能。
・マニホールド化にする事により供給の集約が可能。
・自己保持型電磁弁の搭載で、停電などの緊急停止時でも真空発生を保持。
・ワーク落下を防止します。
・サイレンサの特殊構造により低騒音（58dB（A））を実現。
【用途】
・電磁弁制御にて高速搬送に最適。

ご注意

2021年6月1日より在庫がなくなり次第、製品印字方法が変わります。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

コンバム（旧：妙徳）
平形パッド PFシリーズパッド単体 PFG
平型の標準的な吸着パッドで、ワーク表面が滑らかなワークの吸着に適しています。
コンバム（旧：妙徳）
バッファ式金具付パッド NAPJTS・YS
ジャバラ型の吸着パッドで、ワーク表面が湾曲・傾斜しているワークの吸着に適しています。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

真空エジェクタユニット MC22シリーズのレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Qどのような箇所で使用するでしょうか？

樹脂ボデイですので軽量コンパクトです。ロボット搭載などに最適です。
