コンバム（旧：妙徳）

プッシュイン継手付コンバム MCAコンバム

カタログ |

この商品のFAQをみる（1件）

通常単価(税別): 3,188円～5,718円

税込単価: 3,507円～6,290円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

コンバム（旧：妙徳）

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

コンバム（旧：妙徳）

通常出荷日：6 日目

圧縮空気を使用し真空を発生できるプッシュイン継手付コンバム MCAコンバム。【...

種類
パッド直付形エルボ
付加機能
なし
用途
単体
使用圧力範囲 (MPa)
0.1::0.6
周囲温度 (℃)
0::60
本体材質
PA

未確定：候補が10型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

MCA 直接配管タイプコンバムの詳細

形式番号フォーマット

形式番号フォーマット詳細

（1）ノズルタイプ

（2）到達真空圧力［kPa］

（3）定格圧力［MPa］

（4）供給ポート（P）形状

（5）真空ポート（V）形状

（6）排気ポート（E）形状

MCA-05／07の寸法図

（単位：mm）

MCA-05／07の寸法図

（単位：mm）

MCA-05／07 おねじ、めねじの寸法図

（左）継手形状：おねじの場合
（右）継手形状：めねじの場合

MCA-10／13の寸法図

（単位：mm）

MCA-10／13の寸法図

（単位：mm）

MCA-10／13 おねじ、めねじの寸法図

（左）継手形状：おねじの場合
（右）継手形状：めねじの場合

製品仕様

項目＼形式番号	単位	MCA-05		MCA-07			MCA-10			MCA-13
項目＼形式番号	単位	HS	LS	HS	LS	HR	HS	LS	HR	HS
ノズル径	mm	0.5		0.7			1.0			1.3
使用流体	-	無給油圧縮空気
周囲温度	℃	0～60 （但し、凍結しないこと）
使用圧力範囲	MPa	0.1～0.6
定格圧力	MPa	0.5				0.35	0.5		0.35	0.5
到達真空圧力	kPa	-86	-60	-86	-50	-86	-90	-60	-86	-92
吸込流量	L/min（ANR）	5	9	11.5	19.5	10	25	37	21	35
空気消費量	L/min（ANR）	13.2		22.6		24.5	47.5		48.5	79.5

型番リスト

表示件数

型番

到達真空圧力

(kPa)

空気消費流量

(l/min)

真空ポート接続口形状

真空ポートワンタッチ継手サイズ

エア供給ポート接続口形状

エア供給ポートワンタッチ継手サイズ

吸込流量

(l/min)

ノズル径

排気ポート形状

定格圧力

(MPa)

最小発注数量

-87	13.2	Rp1/8	-	Rp1/8	-	5	0.5mm	雌ねじ(Rc1/8)	0.5	1個
-87	13.2	ワンタッチ継手	φ6	ワンタッチ継手	φ6	5	0.5mm	φ6ワンタッチ	0.5	1個
-53	13.2	ワンタッチ継手	φ6	ワンタッチ継手	φ6	9	0.5mm	φ6ワンタッチ	0.5	1個
-87	22.6	Rp1/8	-	ワンタッチ継手	φ6	11.5	0.7mm	雌ねじ(Rc1/8)	0.5	1個
-87	22.6	ワンタッチ継手	φ6	ワンタッチ継手	φ6	11.5	0.7mm	φ6ワンタッチ	0.5	1個
-87	48.5	ワンタッチ継手	φ6	ワンタッチ継手	φ6	21	1.0mm	φ8ワンタッチ	0.35	1個
-87	47.5	ワンタッチ継手	φ6	ワンタッチ継手	φ6	25	1.0mm	φ8ワンタッチ	0.5	1個
-53	47.5	ワンタッチ継手	φ6	ワンタッチ継手	φ6	37	1.0mm	φ8ワンタッチ	0.5	1個
-87	79.5	Rp1/8	-	Rp1/8	-	35	-	雌ねじ(Rc1/4)	0.5	1個
-87	79.5	ワンタッチ継手	φ6	ワンタッチ継手	φ6	35	-	φ8ワンタッチ	0.5	1個

通常単価(税別) (税込単価)	通常出荷日

5,718円 ( 6,290円 )	7日目
3,188円 ( 3,507円 )	7日目
3,456円 ( 3,802円 )	7日目
5,082円 ( 5,590円 )	7日目
3,308円 ( 3,639円 )	在庫品1日目当日出荷可能
3,295円 ( 3,625円 )	7日目
3,315円 ( 3,647円 )	7日目
4,277円 ( 4,705円 )	7日目
5,452円 ( 5,997円 )	7日目
3,395円 ( 3,735円 )	7日目

詳細情報

基本情報

基本情報

圧縮空気を使用し真空を発生できるプッシュイン継手付コンバム MCAコンバム。
【特長】
・軽量コンバム。
・コンパクト設計で省スペースを実現。
・インライン取付。
・プッシュイン継手を内蔵し、配管チューブにワンタッチ接続が可能。
・パッドダイレクト取付。
・おねじタイプはパッド金具に直接取り付けて使用可能。
【用途】
・省スペースローコスト軽量な製品で装置取付に最適。

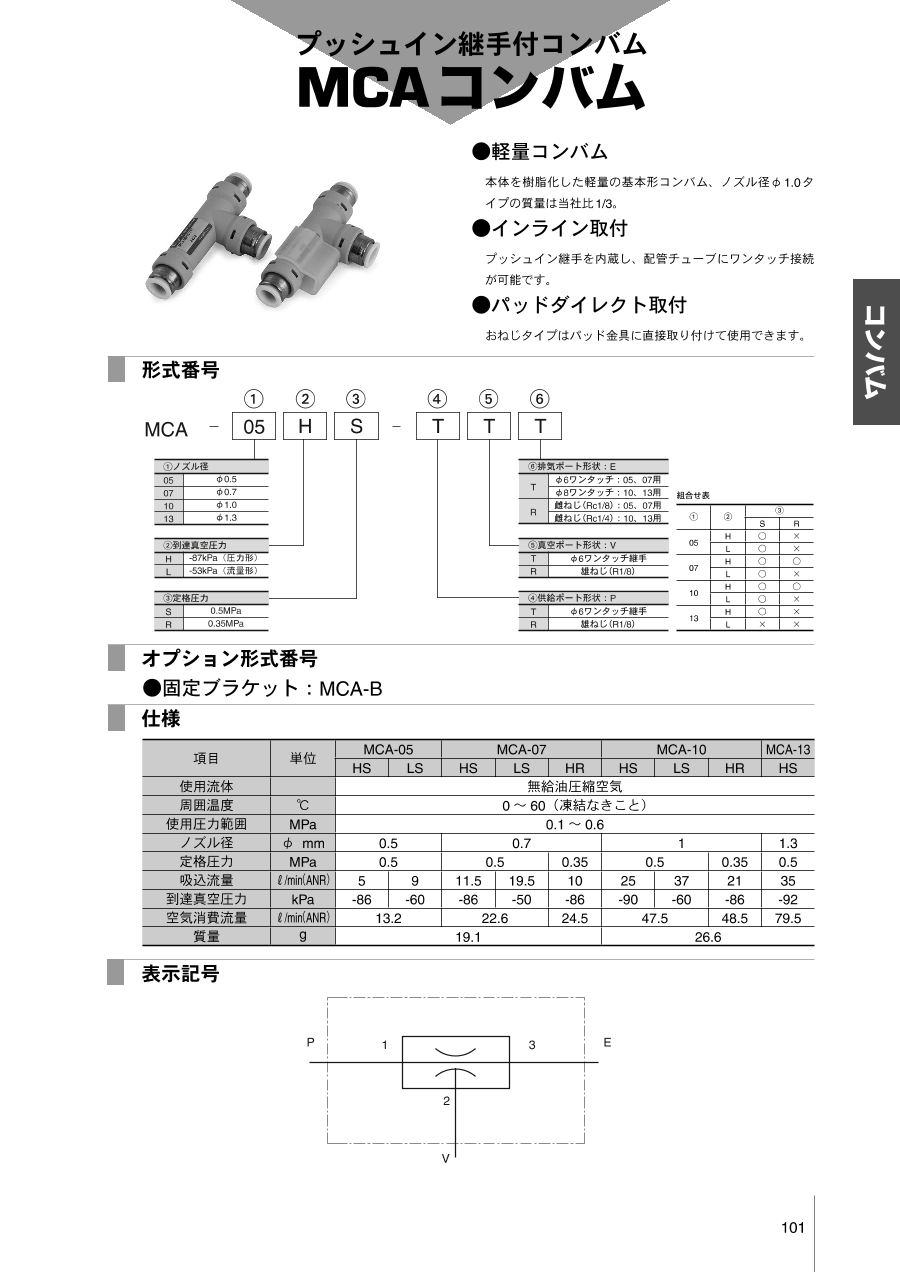

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

コンバム（旧：妙徳）
真空用フィルタ VFシリーズ
パッドとコンバム間に設置することで、コンバムへのゴミの侵入を防ぎます。粉塵環境下でフィルタが付いていないコンバムを使用する際に最適です。大流量に対応します。
コンバム（旧：妙徳）
平形パッド PFシリーズパッド単体 PFG
平型の標準的な吸着パッドで、ワーク表面が滑らかなワークの吸着に適しています。
コンバム（旧：妙徳）
バッファ式金具付パッド NAPJTS・YS
ジャバラ型の吸着パッドで、ワーク表面が湾曲・傾斜しているワークの吸着に適しています。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

プッシュイン継手付コンバム MCAコンバムのレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Qどのような箇所で使用するでしょうか？

限られた場所にコンパクト設計ですのでチューブ配管の途中に搭載可能です。
