電子式圧力センサ MVS-030AB
- 通常単価(税別)
- 7,664円～8,284円
- 税込単価
- 8,430円～9,112円
小形・高精度・各種コンバムに搭載可能な真空専用圧力スイッチ。【特長】・真空専用...
詳細情報を確認する
未確定：候補が2型番あります。
商品情報
電子式圧力センサ MVS-030ABの仕様

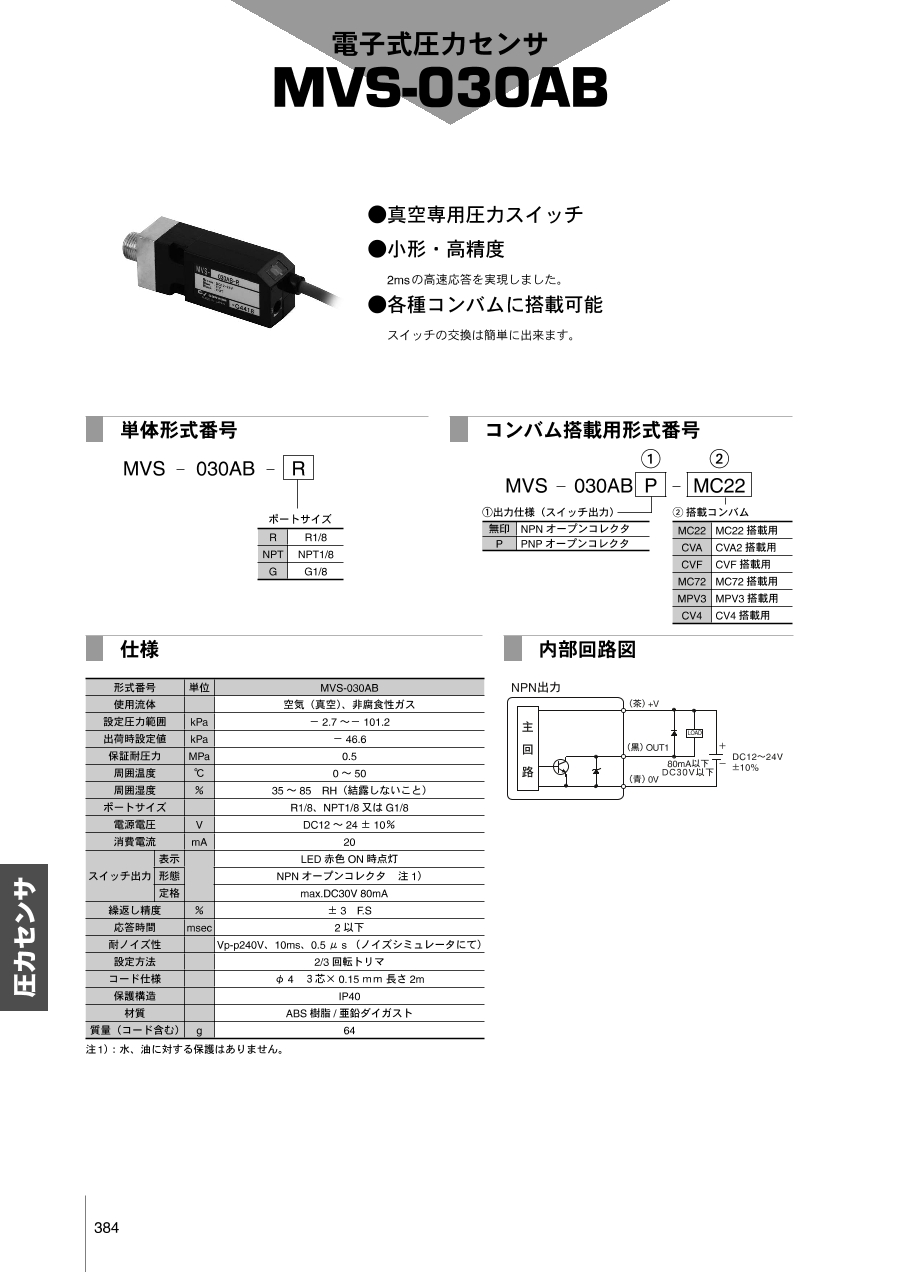

電子式圧力センサ MVS-030AB イメージ
製品仕様
（単位：mm）
外形寸法図
| 項目＼形式番号 | 単位 | MVS-030AB | |
|---|---|---|---|
| 適用流体 | - | 空気、非腐食性ガス、不燃性ガス | |
| 検出部構造 | - | シリコンダイヤフラム | |
| 定格圧力範囲 | kPa | -101～0 | |
| 設定圧力範囲 | kPa | -101.2～-2.7 | |
| 出荷時設定値 | kPa | -46.6 | |
| 保証耐圧力 | MPa | 0.5 | |
| 周囲温度 | ℃ | 0～50（但し、凍結しないこと） | |
| 周囲湿度 | %RH | 35～85（但し、結露しないこと） | |
| 電源電圧 | V | DC12～24±10%、リップル（Vp-p）10%以下 | |
| 消費電流 | mA | 20 | |
| スイッチ出力 | 出力形態 | - | NPNオープンコレクタ1点出力 |
| 最大負荷電流 | mA | max.DC30V 80mA | |
| 繰返し精度 | % | ±3F.S | |
| 応答時間 | msec | 2以下 | |
| 応差 | - | 設定値の5% | |
| 表示 | - | LED赤色ON時点灯 | |
| 保護階級 | - | IP40 | |
| 耐ノイズ性 | - | Vp-p240V、10ms、0.5μs（ノイズシミュレータにて） | |
| 設定方法 | - | 2/3回転トリマ | |
| 電気接続部 | - | グロメット | |
| ケーブル仕様 | - | φ4（直径4mm） 3芯×0.15mm 2m | |
| 質量（ケーブル含む） | g | 64 | |
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
7,664円 ( 8,430円 ) | 30日目 |
8,284円 ( 9,112円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
小形・高精度・各種コンバムに搭載可能な真空専用圧力スイッチ。
【特長】
・真空専用圧力スイッチ。
・小形・高精度、2msの高速応答を実現しました。
・各種コンバムに搭載可能、スイッチの交換は簡単に出来ます。
【用途】
・コンバムの保守品として最適。
カタログ
商品担当おすすめ
コンバム（旧：妙徳）
真空用フィルタ VFシリーズ
パッドとコンバム間に設置することで、コンバムへのゴミの侵入を防ぎます。粉塵環境下でフィルタが付いていないコンバムを使用する際に最適です。大流量に対応します。
電子式圧力センサ MVS-030ABのレビュー
この商品のレビューはありません
よくあるご質問（FAQ）
Q出力信号はありますか？
A
デジタル出力があります。
