コンパクトタイプ プッシュイン継手 WP-Cシリーズ ユニオンワイ【10個入り】
- 通常単価(税別)
- 4,264円～4,591円
- 税込単価
- 4,690円～5,050円
チューブの接続操作力を軽減し、高気密性を保持するリングパッキンが高信頼性の秘密
詳細情報を確認する未確定：候補が2型番あります。
商品情報

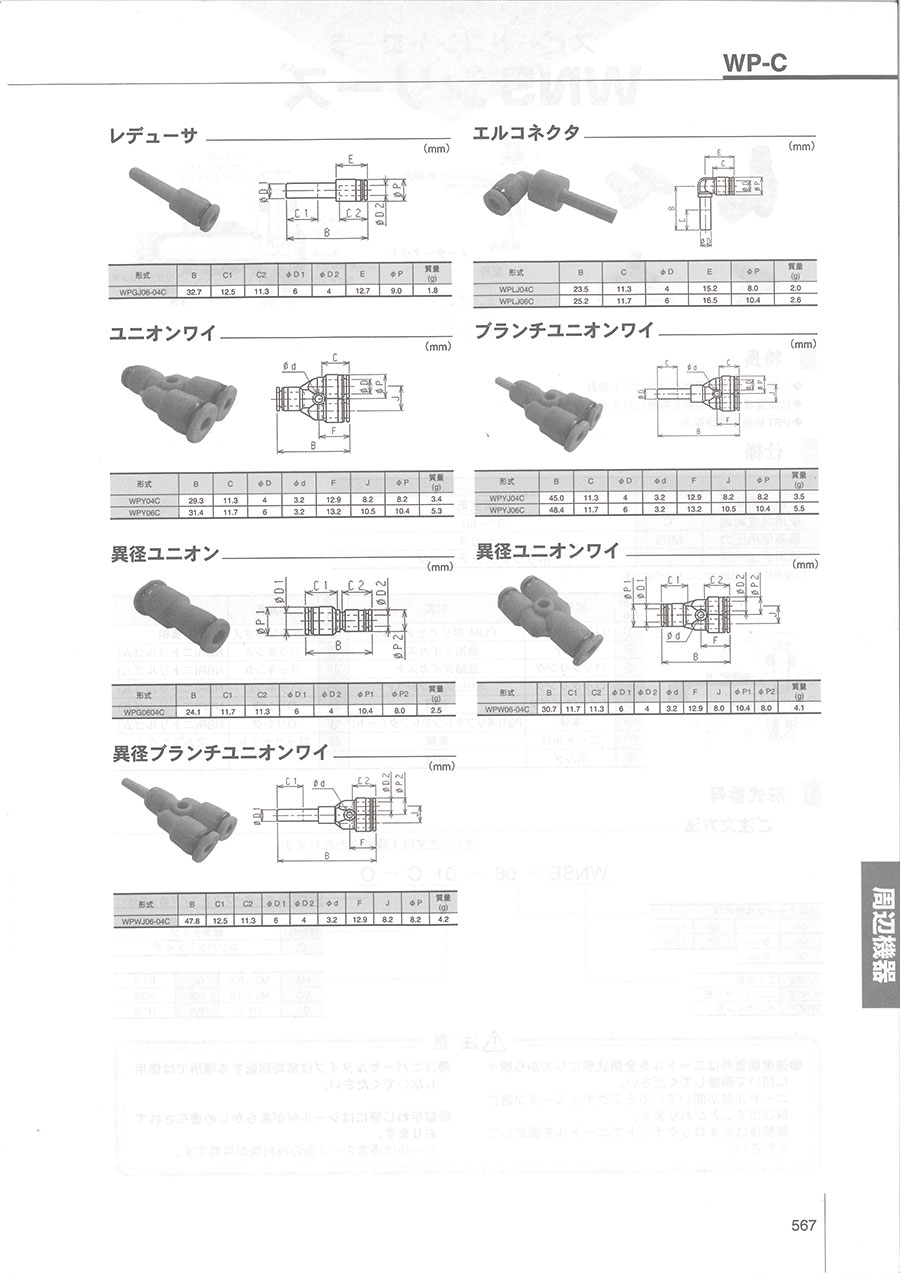

外形図
製品仕様
構造
| 部番 | 部品名称 | 材質 |
|---|---|---|
| 1 | リリースリング | PA+F/G（ポリアミド） |
| 2 | ガイド | 亜鉛ダイカスト |
| 3 | ロックリング | SUS |
| 4 | Oリング | NBR |
| 5 | 本体 | PA+F/G（ポリアミド） |
| 6 | メイルアダプタ | 黄銅 |
| 7 | パッキン | NBR |
| 8 | バックリング | 亜鉛ダイカスト |
| 9 | ねじシート用Oリング | NBR |
製品仕様
| 項目 | 単位 | - |
|---|---|---|
| 使用流体 | - | 圧縮空気 |
| 使用温度範囲 | ℃ | 0～60（但し、凍結しないこと） |
| 最高使用圧力 | MPa | 0.9 |
| 最低使用圧力 | kPa | -100 |
| 適用チューブ | - | ポリウレタンチューブ |
注）使用圧力は温度20℃の時の値です。
規格表
| 型番 | B | C | φD | φd | F | J | φP | 質量（g） |
|---|---|---|---|---|---|---|---|---|
| WPY04C | 29.3 | 11.3 | 4 | 3.2 | 12.9 | 8.2 | 8.2 | 3.4 |
| WPY06C | 31.4 | 11.7 | 6 | 13.2 | 10.5 | 10.4 | 5.3 |
