コンバム（旧：妙徳）

バーブ継手付超小形シリンダ TKYシリーズ

カタログ |

通常単価(税別): 3,069円～4,674円

税込単価: 3,376円～5,141円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

コンバム（旧：妙徳）

通常出荷日：6 日目～

【特長】・超小型軽量・フットプリントが最小のシリング・ボディ直接取付けが可能・...

種類
特殊シリンダ
ロッド作動方式
片ロッド
本体形状
角形
付加機能
標準
環境・用途
標準
周囲温度 (℃)
0::60
エンドロック
なし
バルブ
なし
使用圧力 (MPa)
0.2::0.6

未確定：候補が14型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

バーブ継手付/単動押出し

TKY-O

バーブ継手付/複動

TKY-W

製品仕様

構造図

単動押出し

複動

注）図はブッシュイン継手付

主要部品

No.	名称	材質
1	本体	アルミニウム
2	ピストン	ステンレス鋼
3	ロッドカバー	黄銅
4	スプリング	ステンレス鋼
5	Oリング	H-NBR
6 注1	Oリング	H-NBR
6 注1	ミニYパッキン	H-NBR

No.	名称	材質
7 注2	ブッシュイン継手	-
7 注2	バーブ継手	黄銅
8	Oリング	H-NBR
9	Oリング	H-NBR

注1 チューブ内径φ6以上はミニYパッキン仕様
注2 MKYはブッシュイン継手装着 TKYはバーブ継手装着

仕様

チューブ内径	mm	φ4.5
作動方式		複動/単動押出し
使用流体		無給油圧縮空気
最高使用圧力	MPa	0.6
最低使用圧力	MPa	0.2
周囲温度および使用流体温度	℃	0 ～ 60 注）
クッション		ラバークッション
ストローク長さの許容差	mm	0 ～ +1.0
使用ピストン速度	mm/s	50 ～ 750

注） 5℃以下で使用する場合は、ドレンが凍結する恐れがあります。エアドライヤを通した空気をご使用ください。

規格表

バーブ継手付/単動押出し

TKY-O

バーブ継手付/複動

TKY-W

型番リスト

表示件数

型番

ストローク L

(mm)

シリンダ内径 D

(φ)

シリンダ作動方式

RoHS?

最小発注数量

3	4.5	単動(押出し)	10	1個
6	4.5	単動(押出し)	10	1個
4	6	単動(押出し)	10	1個
4	8	単動(押出し)	10	1個
8	8	単動(押出し)	10	1個
5	10	単動(押出し)	-	1個
10	10	単動(押出し)	10	1個
3	4.5	複動	10	1個
6	4.5	複動	10	1個
4	6	複動	10	1個
4	8	複動	10	1個
8	8	複動	10	1個
5	10	複動	10	1個
10	10	複動	10	1個

通常単価(税別) (税込単価)	通常出荷日

4,406円 ( 4,847円 )	在庫品1日目当日出荷可能
4,540円 ( 4,994円 )	6日目
4,004円 ( 4,404円 )	7日目
3,747円 ( 4,122円 )	6日目
4,003円 ( 4,403円 )	6日目
4,610円 ( 5,071円 )	7日目
4,674円 ( 5,141円 )	7日目
4,406円 ( 4,847円 )	9日目
4,540円 ( 4,994円 )	7日目
4,004円 ( 4,404円 )	在庫品1日目当日出荷可能
3,765円 ( 4,142円 )	6日目
4,192円 ( 4,611円 )	7日目
3,069円 ( 3,376円 )	9日目
4,161円 ( 4,577円 )	7日目

詳細情報

基本情報

基本情報

【特長】
・超小型軽量
・フットプリントが最小のシリング
・ボディ直接取付けが可能
・バーブ継手付

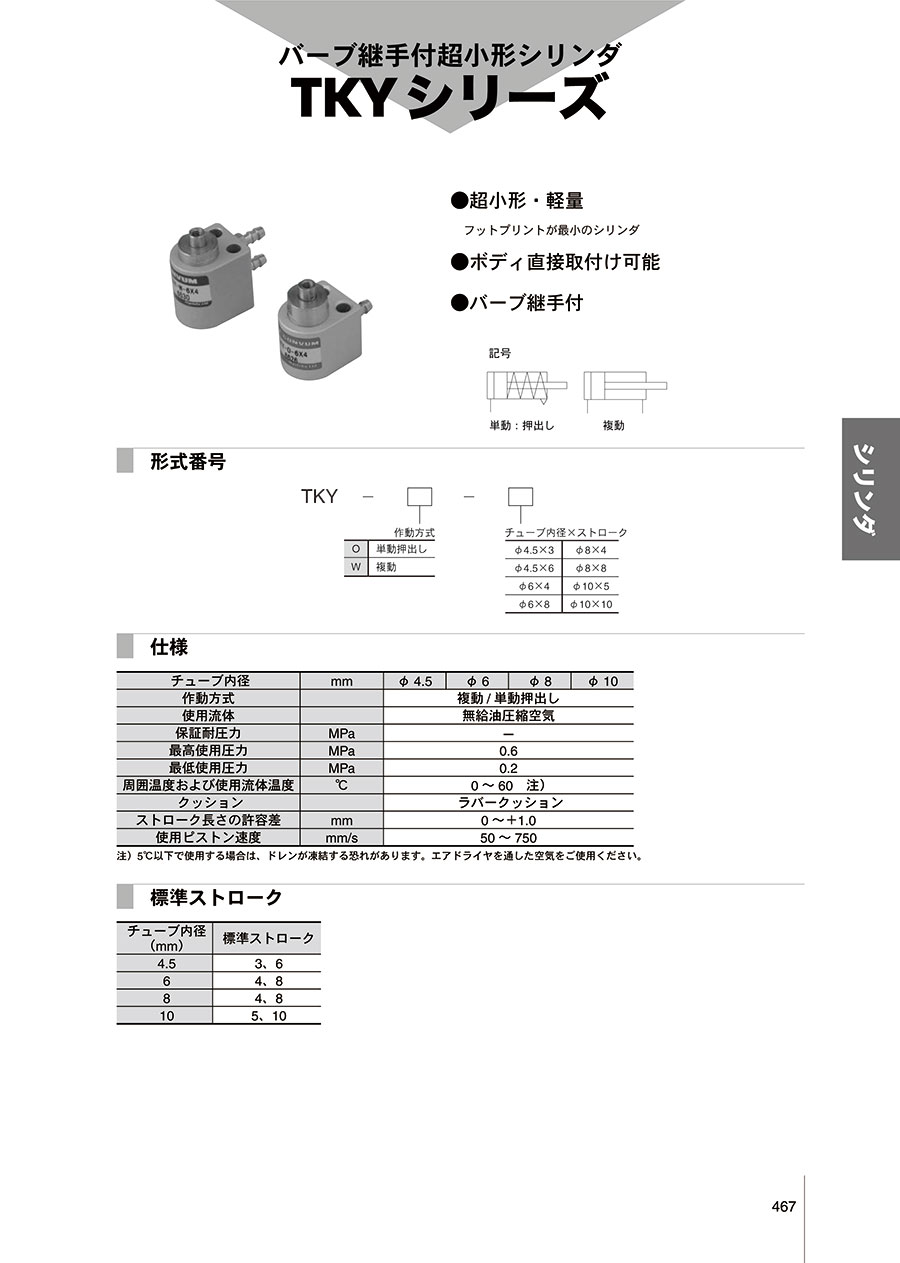

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
