未確定：候補が13型番あります。

ストローク L(mm)
~mm
- 3
- 4
- 5
- 6
- 8
- 10
シリンダ内径 D(φ)
~mm
- 4.5
- 6
- 8
- 10
シリンダ作動方式
~mm
- 複動
- 単動(押出し)
タイプ
~mm
- MKY
出荷日
- すべて
- 6日以内
- 7日以内
- 8日以内
- 9日以内

コンバム（旧：妙徳）

プッシュイン継手付超小形シリンダ MKYシリーズ

カタログ |

通常単価(税別): 4,736円～6,056円

税込単価: 5,210円～6,662円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

コンバム（旧：妙徳）

通常出荷日：在庫品1日目

【特長】・超小形・軽量・ブロック形シリンダでフットプリントが最小のシリンダ・ボ...

種類
特殊シリンダ
ロッド作動方式
片ロッド
本体形状
角形
付加機能
標準
環境・用途
標準
周囲温度 (℃)
0::60
エンドロック
なし
バルブ
なし
使用圧力 (MPa)
0.2::0.6

未確定：候補が13型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

ブッシュイン継手付/単動押出し

MKY-O

ブッシュイン継手付/複動

MKY-W

製品仕様

構造図

単動押出し

複動

注）図はブッシュイン継手付

主要部品

No.	名称	材質
1	本体	アルミニウム
2	ピストン	ステンレス鋼
3	ロッドカバー	黄銅
4	スプリング	ステンレス鋼
5	Oリング	H-NBR
6 注1	Oリング	H-NBR
6 注1	ミニYパッキン	H-NBR

No.	名称	材質
7 注2	ブッシュイン継手	-
7 注2	バーブ継手	黄銅
8	Oリング	H-NBR
9	Oリング	H-NBR

注1 チューブ内径φ6以上はミニYパッキン仕様
注2 MKYはブッシュイン継手装着 TKYはバーブ継手装着

仕様

チューブ内径	mm	φ4.5
作動方式		複動/単動押出し
使用流体		無給油圧縮空気
保証耐圧力	MPa	0.9
最高使用圧力	MPa	0.6
最低使用圧力	MPa	0.2
周囲温度および使用流体温度	℃	0 ～ 60 注）
クッション		ラバークッション
ストローク長さの許容差	mm	0 ～ +1.0
使用ピストン速度	mm/s	50 ～ 750

注） 5℃以下で使用する場合は、ドレンが凍結する恐れがあります。エアドライヤを通した空気をご使用ください。

規格表

ブッシュイン継手付/単動押出し

MKY-O

ブッシュイン継手付/複動

MKY-W

型番リスト

表示件数

型番

ストローク L

(mm)

シリンダ内径 D

(φ)

シリンダ作動方式

RoHS?

最小発注数量

3	4.5	単動(押出し)	-	1個
6	4.5	単動(押出し)	-	1個
4	6	単動(押出し)	-	1個
8	6	単動(押出し)	-	1個
4	8	単動(押出し)	10	1個
8	8	単動(押出し)	10	1個
10	10	単動(押出し)	-	1個
4	6	複動	-	1個
8	6	複動	10	1個
4	8	複動	-	1個
8	8	複動	10	1個
5	10	複動	10	1個
10	10	複動	10	1個

通常単価(税別) (税込単価)	通常出荷日

4,936円 ( 5,430円 )	8日目
5,565円 ( 6,122円 )	8日目
4,736円 ( 5,210円 )	7日目
5,885円 ( 6,474円 )	8日目
5,814円 ( 6,395円 )	9日目
6,056円 ( 6,662円 )	6日目
5,946円 ( 6,541円 )	7日目
5,353円 ( 5,888円 )	8日目
5,490円 ( 6,039円 )	7日目
5,165円 ( 5,682円 )	7日目
5,290円 ( 5,819円 )	7日目
5,461円 ( 6,007円 )	7日目
5,532円 ( 6,085円 )	7日目

詳細情報

基本情報

基本情報

【特長】
・超小形・軽量
・ブロック形シリンダでフットプリントが最小のシリンダ
・ボディ直接取付け可能
・プッシュイン継手付

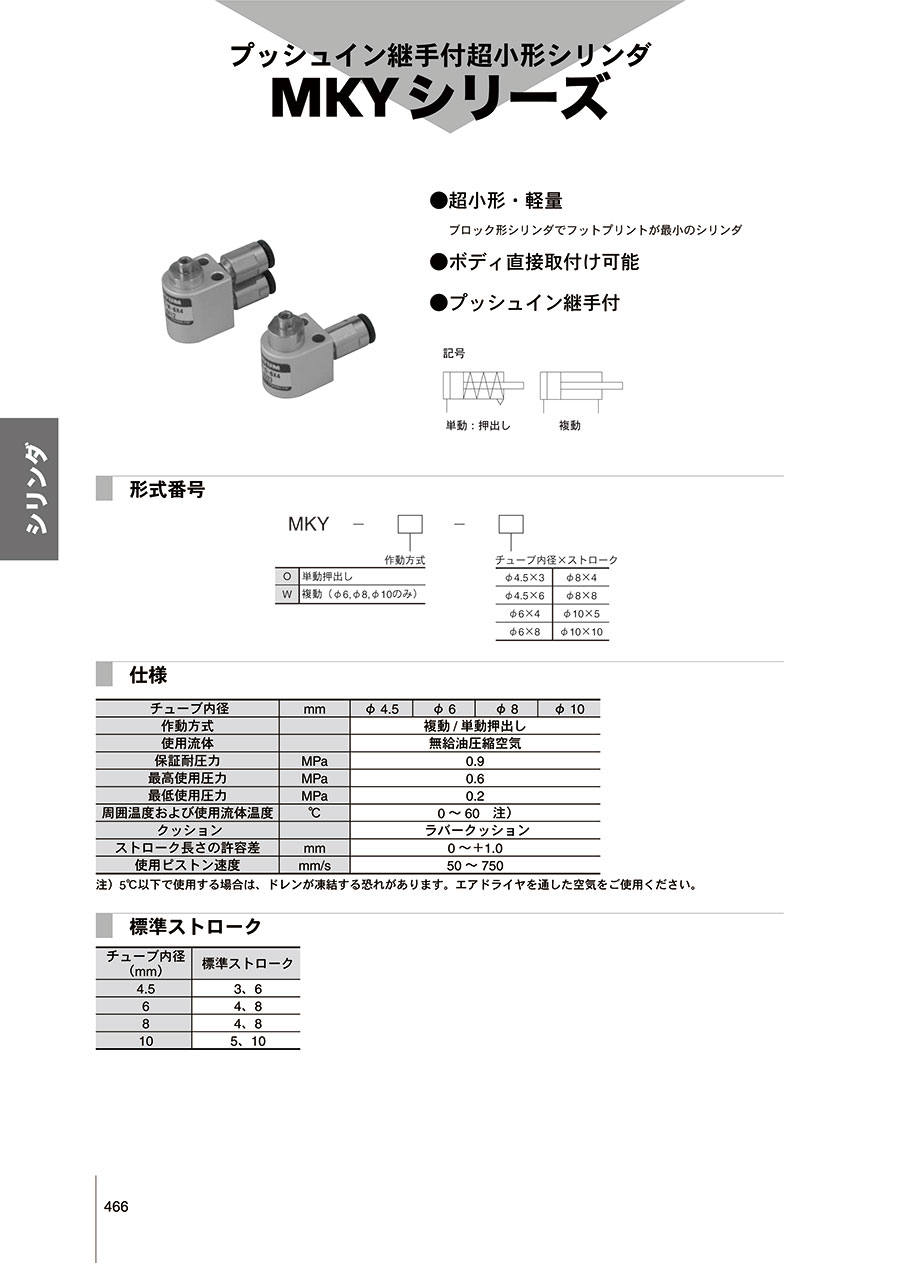

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
