新生発条工業

引張バネ Eシリーズ【1～3個入り】

Name: 引張バネ Eシリーズ【1～3個入り】
Brand: 新生発条工業
SKU: 221004970892
Rating: 5 (1 reviews)

カタログ |

平均満足度5.0

この商品のレビューをみる（1件）

通常単価(税別): 247円～738円

税込単価: 272円～812円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

新生発条工業

引張バネ Rシリーズ

通常価格(税別)： 190円 (税込価格：209円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

新生発条工業

引張バネ Sシリーズ

通常価格(税別)： 219円 (税込価格：241円)

通常出荷日：在庫品1日目

独自の徹底した品質管理と技術力により生産された引張規格ばね。【特長】・圧縮ばね...

詳細情報を確認する

材質
SWC
種類
標準タイプ
フック対向角
180°(標準)

未確定：候補が14型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

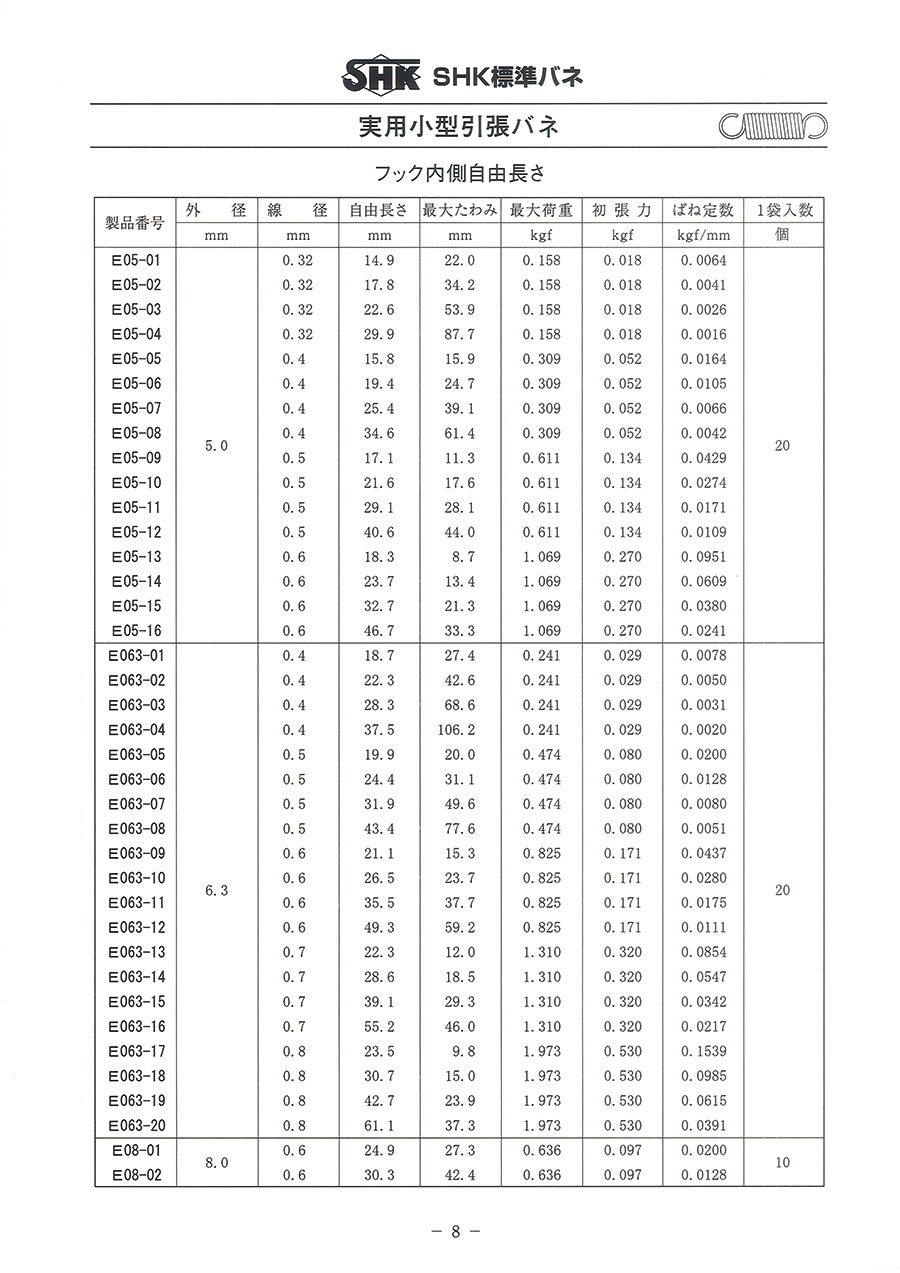

実用小型引張バネフック内側自由長さ

製品番号	外径 mm	線径 mm	自由長さ mm	最大たわみ mm	最大荷重 kgf	初張力 kgf	ばね定数 kgf/mm
E05-01	5.0	0.32	14.9	22.0	0.158	0.018	0.0064
E05-02		0.32	17.8	34.2	0.158	0.018	0.0041
E05-03		0.32	22.6	53.9	0.158	0.018	0.0026
E05-04		0.32	29.9	87.7	0.158	0.018	0.0016
E0S-05		0.4	15.8	15.9	0.309	0.052	0.0164
E05-06		0.4	19.4	24.7	0.309	0.052	0.0105
E05-07		0.4	25.4	39.1	0.309	0.052	0.0066
E05-08		0.4	34.6	61.4	0.309	0.052	0.0042
E05-09		0.5	17.1	11.3	0.611	0.134	0.0429
E05-10		0.5	21.6	17.6	0.611	0.134	0.0274
E05-11		0.5	29.1	28.1	0.611	0.134	0.0171
E05-12		0.5	40.6	44.0	0.611	0.134	0.0109
E05-13		0.6	18.3	8.7	1.069	0.270	0.0951
E05-14		0.6	23.7	13.4	1.069	0.270	0.0609
E05-15		0.6	32.7	21.3	1.069	0.270	0.0380
E05-16		0.6	46.7	33.3	1.069	0.270	0.0241
E063-01	6.3	0.4	18.7	27.4	0.241	0.029	0.0078
E063-02		0.4	22.3	42.6	0.241	0.029	0.0050
E063-03		0.4	28.3	68.6	0.241	0.029	0.0031
E063-04		0.4	37.5	106.2	0.241	0.029	0.0020
E063-05		0.5	19.9	20.0	0.474	0.080	0.0200
E063-06		0.5	24.4	31.1	0.474	0.080	0.0128
E063-07		0.5	31.9	49.6	0.474	0.080	0.0080
E063-08		0.5	43.4	77.6	0.474	0.080	0.0051
E063-09		0.6	21.1	15.3	0.825	0.171	0.0437
E063-10		0.6	26.5	23.7	0.825	0.171	0.0280
E063-11		0.6	35.5	37.7	0.825	0.171	0.0175
E063-12		0.6	49.3	59.2	0.825	0.171	0.0111
E063-13		0.7	22.3	12.0	1.310	0.320	0.0854
E063-14		0.7	28.6	18.5	1.310	0.320	0.0547
E063-15		0.7	39.1	29.3	1.310	0.320	0.0342
E063-16		0.7	55.2	46.0	1.310	0.320	0.0217
E063-17		0.8	23.5	9.8	1.973	0.530	0.1539
E063-18		0.8	30.7	15.0	1.973	0.530	0.0985
E063-19		0.8	42.7	23.9	1.973	0.530	0.0615
E063-20		0.8	61.1	37.3	1.973	0.530	0.0391
E08-01	8.0	0.6	24.9	27.3	0.636	0.097	0.0200
E08-02	8.0	0.6	30.3	42.4	0.636	0.097	0.0128

精密引張バネの外形図と仕様

材質
精密標準バネに用いるバネの材料はJIS G3522（ピアノ線）のピアノ線A種（SWPA）を用いる。

開発秘話

量販店への商品供給の実績とともに、長年培ってきた生産技術で数百種類の規格ばねを生産しています。
スプリング量産加工設備も完備し、納期厳守・高品質を実現しています。

型番リスト

表示件数

型番

自由長

(mm)

外径

(φ)

線径

(φ)

最小発注数量

29.1	5	0.5	1パック 3個入り
32.4	8	0.7	1パック 3個入り
29.7	8	1	1パック 3個入り
69.3	10	0.8	1パック 2個入り
47.3	10	1.2	1パック 3個入り
104.7	10	1.4	1個
122.1	12.5	1.6	1個
78.5	16	1.2	1パック 2個入り
85.7	16	1.4	1パック 2個入り
100.2	16	1.8	1個
63.4	20	1.6	1パック 2個入り
138.6	20	1.6	1個
116.2	20	2	1個
35.5	6.3	0.6	1パック 3個入り

通常単価(税別) (税込単価)	通常出荷日

247円 ( 272円 )	在庫品1日目当日出荷可能
271円 ( 298円 )	在庫品1日目当日出荷可能
400円 ( 440円 )	在庫品1日目当日出荷可能
555円 ( 611円 )	在庫品1日目当日出荷可能
275円 ( 303円 )	在庫品1日目当日出荷可能
738円 ( 812円 )	在庫品1日目当日出荷可能
518円 ( 570円 )	在庫品1日目当日出荷可能
563円 ( 619円 )	在庫品1日目当日出荷可能
688円 ( 757円 )	在庫品1日目当日出荷可能
468円 ( 515円 )	在庫品1日目当日出荷可能
651円 ( 716円 )	在庫品1日目当日出荷可能
668円 ( 735円 )	在庫品1日目当日出荷可能
598円 ( 658円 )	在庫品1日目当日出荷可能
271円 ( 298円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

独自の徹底した品質管理と技術力により生産された引張規格ばね。
【特長】
・圧縮ばね同様に、精密機械や家電製品や椅子用ばねに良く使われている。
・特に品質を求められる初張力管理は、適切な荷重条件と耐久性を保つ設計及び製造に努めている。
【用途】
・日用品や玩具の修理や工作に適用。
・必要に応じて、加工して使用可能。
・機械部品の試作用。

カタログ

規格情報

カタログ (見開き版)

商品担当おすすめ

ミスミ
コロコンローラ　ローラ幅25・50ｍｍタイプ
コロコンローラはローラーコンベアに比べて軽量、省スペースでの設置が可能です。
ミスミ
高耐食・高強度小径玉軸受（プラストロベアリング）
ステンレスより高耐食が求められる食品、薬品装置向け！
ミスミ
玉軸受ユニット鋳物製ピロータイプ（テーパ穴タイプ）
テーパ穴で軸を受ける事ができ、衝撃荷重がある環境に最適！

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
