東京発条製作所

強力ばね TH（重荷重用）

Name: 強力ばね TH（重荷重用）
Brand: 東京発条製作所
SKU: 221004970780
Rating: 4.7 (7 reviews)

カタログ |

数量スライド割引
一部当日出荷可能

4.7

平均満足度4.7

この商品のレビューをみる（7件）

この商品のFAQをみる（2件）

通常単価(税別): 160円～8,599円

税込単価: 176円～9,459円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

東京発条製作所

強力ばね TB（極重荷重用）

4.4

通常価格(税別)： 211円 (税込価格：232円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

東京発条製作所

強力ばね TM（中荷重用）

4.5

通常価格(税別)： 127円 (税込価格：140円)

通常出荷日：在庫品1日目

「強力ばね」シリーズとして規格開発し、JIS B 5012にも認定した異形線コ...

詳細情報を確認する

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

未確定：候補が245型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品仕様

JIS B 5012にも認定した異形線コイルスプリング強力ばねα TH 重荷重

強力ばねα TH

丸線コイルばねに比べ、小スペースで高荷重が得られる。
環境負荷物質（ELV、REACH（SVHC認可対象））、輸出貿易管理令、紛争鉱物に関し対応済み。

種類と材料と耐熱温度

種類	呼称	識別色・防錆処理	材料	使用温度
重荷重	TH	緑色・電着塗装	ばね用シリコンクロム鋼	-30℃～150℃

使用回数と圧縮比の関係と寸法名称

使用回数と圧縮比の関係と寸法名称表

※ 全シリーズの使用回数は、実験値であり、保証するものではありません。
※ 密着たわみは参考値です（ロットによってバラツキがあります）。

許容差

外径		内径		自由長
60mm以下	70mm以上	33mm以下	38mm以上	50mm以下	55mm以上
+ 0 mm - 0.7 mm	+ 0 mm - 1.0 mm	+ 0.7 mm + 0.1 mm	- 0 mm + 1.0 mm	± 0.5 mm	± 1 %

荷重	巻方向
± 10 %	右

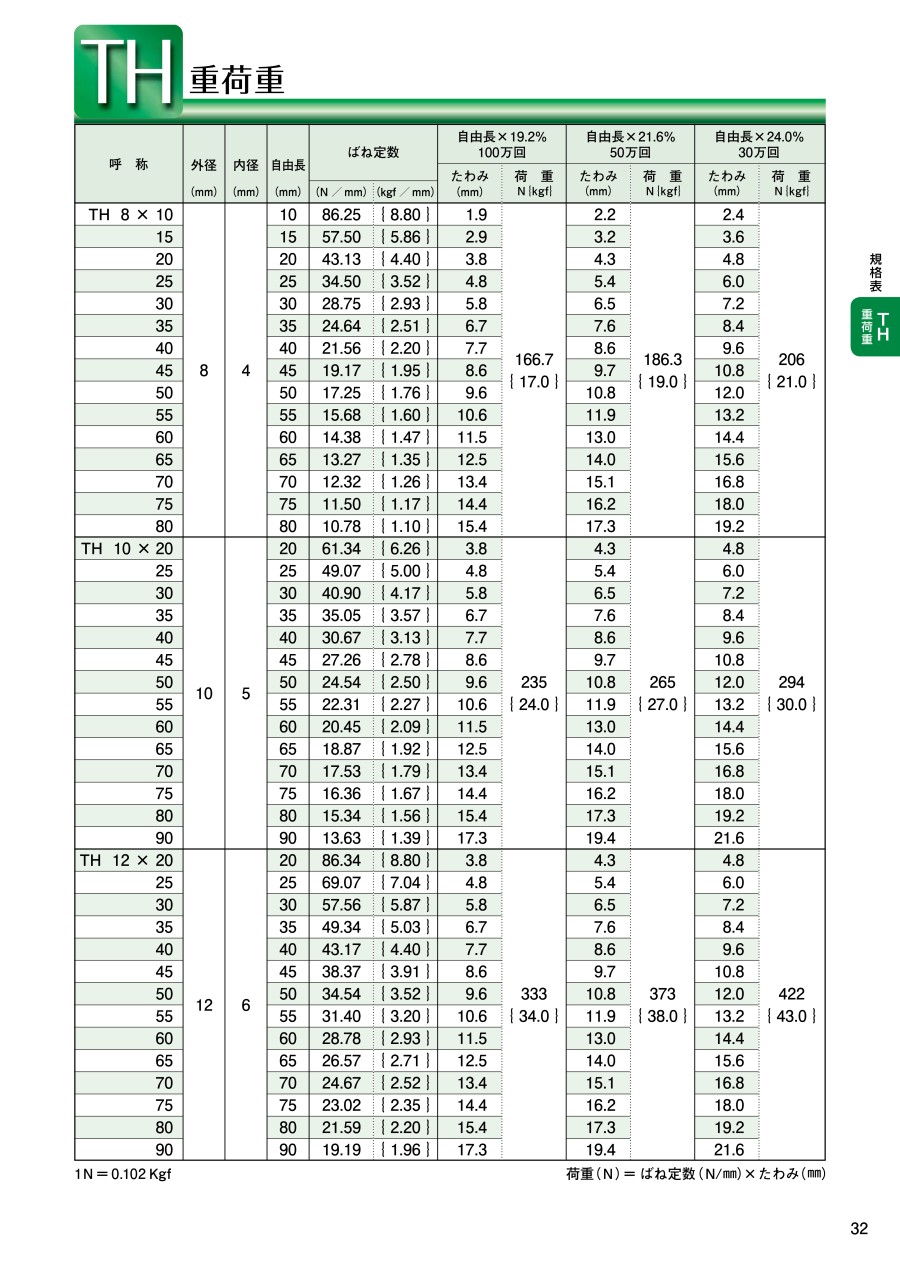

規格表

呼称		外径（mm）	内径（mm）	自由長（mm）	ばね定数		自由長×19.2% 100万回		自由長×21.6% 50万回		自由長×24.0% 30万回
							自由長×19.2% 100万回		自由長×21.6% 50万回		自由長×24.0% 30万回
							たわみ（mm）	荷重 N｛kgf｝	たわみ（mm）	荷重 N｛kgf｝	たわみ（mm）	荷重 N｛kgf｝
					（N ／ mm）	（kgf ／ mm）	たわみ（mm）	荷重 N｛kgf｝	たわみ（mm）	荷重 N｛kgf｝	たわみ（mm）	荷重 N｛kgf｝
TH 8 ×	10	8	4	10	86.25	｛ 8.80 ｝	1.9	166.7 ｛ 17.0 ｝	2.2	186.3 ｛ 19.0 ｝	2.4	206 ｛ 21.0 ｝
	15			15	57.50	｛ 5.86 ｝	2.9		3.2		3.6
	20			20	43.13	｛ 4.40 ｝	3.8		4.3		4.8
	25			25	34.50	｛ 3.52 ｝	4.8		5.4		6.0
	30			30	28.75	｛ 2.93 ｝	5.8		6.5		7.2
	35			35	24.64	｛ 2.51 ｝	6.7		7.6		8.4
	40			40	21.56	｛ 2.20 ｝	7.7		8.6		9.6
	45			45	19.17	｛ 1.95 ｝	8.6		9.7		10.8
	50			50	17.25	｛ 1.76 ｝	9.6		10.8		12.0
	55			55	15.68	｛ 1.60 ｝	10.6		11.9		13.2
	60			60	14.38	｛ 1.47 ｝	11.5		13.0		14.4
	65			65	13.27	｛ 1.35 ｝	12.5		14.0		15.6
	70			70	12.32	｛ 1.26 ｝	13.4		15.1		16.8
	75			75	11.50	｛ 1.17 ｝	14.4		16.2		18.0
	80			80	10.78	｛ 1.10 ｝	15.4		17.3		19.2

呼称		外径（mm）	内径（mm）	自由長（mm）	ばね定数		自由長×19.2% 100万回		自由長×21.6% 50万回		自由長×24.0% 30万回
							自由長×19.2% 100万回		自由長×21.6% 50万回		自由長×24.0% 30万回
							たわみ（mm）	荷重 N｛kgf｝	たわみ（mm）	荷重 N｛kgf｝	たわみ（mm）	荷重 N｛kgf｝
					（N ／ mm）	（kgf ／ mm）	たわみ（mm）	荷重 N｛kgf｝	たわみ（mm）	荷重 N｛kgf｝	たわみ（mm）	荷重 N｛kgf｝
TH 10 ×	20	10	5	20	61.34	｛ 6.26 ｝	3.8	235 ｛ 24.0 ｝	4.3	265 ｛ 27.0 ｝	4.8	294 ｛ 30.0 ｝
	25			25	49.07	｛ 5.00 ｝	4.8		5.4		6.0
	30			30	40.90	｛ 4.17 ｝	5.8		6.5		7.2
	35			35	35.05	｛ 3.57 ｝	6.7		7.6		8.4
	40			40	30.67	｛ 3.13 ｝	7.7		8.6		9.6
	45			45	27.26	｛ 2.78 ｝	8.6		9.7		10.8
	50			50	24.54	｛ 2.50 ｝	9.6		10.8		12.0
	55			55	22.31	｛ 2.27 ｝	10.6		11.9		13.2
	60			60	20.45	｛ 2.09 ｝	11.5		13.0		14.4
	65			65	18.87	｛ 1.92 ｝	12.5		14.0		15.6
	70			70	17.53	｛ 1.79 ｝	13.4		15.1		16.8
	75			75	16.36	｛ 1.67 ｝	14.4		16.2		18.0
	80			80	15.34	｛ 1.56 ｝	15.4		17.3		19.2
	90			90	13.63	｛ 1.39 ｝	17.3		19.4		21.6

呼称		外径（mm）	内径（mm）	自由長（mm）	ばね定数		自由長×19.2% 100万回		自由長×21.6% 50万回		自由長×24.0% 30万回
							自由長×19.2% 100万回		自由長×21.6% 50万回		自由長×24.0% 30万回
							たわみ（mm）	荷重 N｛kgf｝	たわみ（mm）	荷重 N｛kgf｝	たわみ（mm）	荷重 N｛kgf｝
					（N ／ mm）	（kgf ／ mm）	たわみ（mm）	荷重 N｛kgf｝	たわみ（mm）	荷重 N｛kgf｝	たわみ（mm）	荷重 N｛kgf｝
TH 12 ×	20	12	6	20	86.34	｛ 8.80 ｝	3.8	333 ｛ 34.0 ｝	4.3	373 ｛ 38.0 ｝	4.8	422 ｛ 43.0 ｝
	25			25	69.07	｛ 7.04 ｝	4.8		5.4		6.0
	30			30	57.56	｛ 5.87 ｝	5.8		6.5		7.2
	35			35	49.34	｛ 5.03 ｝	6.7		7.6		8.4
	40			40	43.17	｛ 4.40 ｝	7.7		8.6		9.6
	45			45	38.37	｛ 3.91 ｝	8.6		9.7		10.8
	50			50	34.54	｛ 3.52 ｝	9.6		10.8		12.0
	55			55	31.40	｛ 3.20 ｝	10.6		11.9		13.2
	60			60	28.78	｛ 2.93 ｝	11.5		13.0		14.4
	65			65	26.57	｛ 2.71 ｝	12.5		14.0		15.6
	70			70	24.67	｛ 2.52 ｝	13.4		15.1		16.8
	75			75	23.02	｛ 2.35 ｝	14.4		16.2		18.0
	80			80	21.59	｛ 2.20 ｝	15.4		17.3		19.2
	90			90	19.19	｛ 1.96 ｝	17.3		19.4		21.6

呼称		外径（mm）	内径（mm）	自由長（mm）	ばね定数		自由長×19.2% 100万回		自由長×21.6% 50万回		自由長×24.0% 30万回
							自由長×19.2% 100万回		自由長×21.6% 50万回		自由長×24.0% 30万回
							たわみ（mm）	荷重 N｛kgf｝	たわみ（mm）	荷重 N｛kgf｝	たわみ（mm）	荷重 N｛kgf｝
					（N ／ mm）	（kgf ／ mm）	たわみ（mm）	荷重 N｛kgf｝	たわみ（mm）	荷重 N｛kgf｝	たわみ（mm）	荷重 N｛kgf｝
TH 14 ×	25	14	7	25	96.30	｛ 9.82 ｝	4.8	461 ｛ 47.0 ｝	5.4	520 ｛ 53.0 ｝	6.0	579 ｛ 59.0 ｝
	30			30	80.25	｛ 8.18 ｝	5.8		6.5		7.2
	35			35	68.78	｛ 7.01 ｝	6.7		7.6		8.4
	40			40	60.19	｛ 6.14 ｝	7.7		8.6		9.6
	45			45	53.50	｛ 5.46 ｝	8.6		9.7		10.8
	50			50	48.15	｛ 4.91 ｝	9.6		10.8		12.0
	55			55	43.77	｛ 4.46 ｝	10.6		11.9		13.2
	60			60	40.12	｛ 4.09 ｝	11.5		13.0		14.4
	65			65	37.04	｛ 3.78 ｝	12.5		14.0		15.6
	70			70	34.39	｛ 3.51 ｝	13.4		15.1		16.8
	75			75	32.10	｛ 3.27 ｝	14.4		16.2		18.0
	80			80	30.09	｛ 3.07 ｝	15.4		17.3		19.2
	90			90	26.75	｛ 2.73 ｝	17.3		19.4		21.6
	100			100	24.07	｛ 2.45 ｝	19.2		21.6		24.0

呼称		外径（mm）	内径（mm）	自由長（mm）	ばね定数		自由長×19.2% 100万回		自由長×21.6% 50万回		自由長×24.0% 30万回
							自由長×19.2% 100万回		自由長×21.6% 50万回		自由長×24.0% 30万回
							たわみ（mm）	荷重 N｛kgf｝	たわみ（mm）	荷重 N｛kgf｝	たわみ（mm）	荷重 N｛kgf｝
					（N ／ mm）	（kgf ／ mm）	たわみ（mm）	荷重 N｛kgf｝	たわみ（mm）	荷重 N｛kgf｝	たわみ（mm）	荷重 N｛kgf｝
TH 16 ×	25	16	8	25	125.37	｛ 12.78 ｝	4.8	608 ｛ 62.0 ｝	5.4	677 ｛ 69.0 ｝	6.0	755 ｛ 77.0 ｝
	30			30	104.48	｛ 10.65 ｝	5.8		6.5		7.2
	35			35	89.55	｛ 9.13 ｝	6.7		7.6		8.4
	40			40	78.36	｛ 7.99 ｝	7.7		8.6		9.6
	45			45	69.65	｛ 7.10 ｝	8.6		9.7		10.8
	50			50	62.69	｛ 6.39 ｝	9.6		10.8		12.0
	55			55	56.99	｛ 5.81 ｝	10.6		11.9		13.2
	60			60	52.24	｛ 5.33 ｝	11.5		13.0		14.4
	65			65	48.22	｛ 4.92 ｝	12.5		14.0		15.6
	70			70	44.78	｛ 4.57 ｝	13.4		15.1		16.8
	75			75	41.79	｛ 4.26 ｝	14.4		16.2		18.0
	80			80	39.18	｛ 4.00 ｝	15.4		17.3		19.2
	90			90	34.83	｛ 3.55 ｝	17.3		19.4		21.6
	100			100	31.34	｛ 3.20 ｝	19.2		21.6		24.0
	125			125	25.07	｛ 2.56 ｝	24.0		27.0		30.0

呼称		外径（mm）	内径（mm）	自由長（mm）	ばね定数		自由長×19.2% 100万回		自由長×21.6% 50万回		自由長×24.0% 30万回
							自由長×19.2% 100万回		自由長×21.6% 50万回		自由長×24.0% 30万回
							たわみ（mm）	荷重 N｛kgf｝	たわみ（mm）	荷重 N｛kgf｝	たわみ（mm）	荷重 N｛kgf｝
					（N ／ mm）	（kgf ／ mm）	たわみ（mm）	荷重 N｛kgf｝	たわみ（mm）	荷重 N｛kgf｝	たわみ（mm）	荷重 N｛kgf｝
TH 18 ×	25	18	9	25	157.96	｛ 16.11 ｝	4.8	765 ｛ 78.0 ｝	5.4	853 ｛ 87.0 ｝	6.0	951 ｛ 97.0 ｝
	30			30	131.64	｛ 13.42 ｝	5.8		6.5		7.2
	35			35	112.83	｛ 11.51 ｝	6.7		7.6		8.4
	40			40	98.73	｛ 10.07 ｝	7.7		8.6		9.6
	45			45	87.76	｛ 8.95 ｝	8.6		9.7		10.8
	50			50	78.98	｛ 8.05 ｝	9.6		10.8		12.0
	55			55	71.80	｛ 7.32 ｝	10.6		11.9		13.2
	60			60	65.82	｛ 6.71 ｝	11.5		13.0		14.4
	65			65	60.75	｛ 6.20 ｝	12.5		14.0		15.6
	70			70	56.42	｛ 5.75 ｝	13.4		15.1		16.8
	75			75	52.65	｛ 5.37 ｝	14.4		16.2		18.0
	80			80	49.36	｛ 5.03 ｝	15.4		17.3		19.2
	90			90	43.88	｛ 4.47 ｝	17.3		19.4		21.6
	100			100	39.49	｛ 4.03 ｝	19.2		21.6		24.0
	125			125	31.59	｛ 3.22 ｝	24.0		27.0		30.0

呼称		外径（mm）	内径（mm）	自由長（mm）	ばね定数		自由長×19.2% 100万回		自由長×21.6% 50万回		自由長×24.0% 30万回
							自由長×19.2% 100万回		自由長×21.6% 50万回		自由長×24.0% 30万回
							たわみ（mm）	荷重 N｛kgf｝	たわみ（mm）	荷重 N｛kgf｝	たわみ（mm）	荷重 N｛kgf｝
					（N ／ mm）	（kgf ／ mm）	たわみ（mm）	荷重 N｛kgf｝	たわみ（mm）	荷重 N｛kgf｝	たわみ（mm）	荷重 N｛kgf｝
TH 20 ×	25	20	10	25	196.11	｛ 20.00 ｝	4.8	941 ｛ 96.0 ｝	5.4	1,059 ｛ 108.0 ｝	6.0	1,177 ｛ 120.0 ｝
	30			30	163.43	｛ 16.66 ｝	5.8		6.5		7.2
	35			35	140.08	｛ 14.28 ｝	6.7		7.6		8.4
	40			40	122.57	｛ 12.50 ｝	7.7		8.6		9.6
	45			45	108.95	｛ 11.11 ｝	8.6		9.7		10.8
	50			50	98.06	｛ 10.00 ｝	9.6		10.8		12.0
	55			55	89.14	｛ 9.09 ｝	10.6		11.9		13.2
	60			60	81.71	｛ 8.33 ｝	11.5		13.0		14.4
	65			65	75.43	｛ 7.69 ｝	12.5		14.0		15.6
	70			70	70.04	｛ 7.14 ｝	13.4		15.1		16.8
	75			75	65.37	｛ 6.67 ｝	14.4		16.2		18.0
	80			80	61.28	｛ 6.25 ｝	15.4		17.3		19.2
	90			90	54.48	｛ 5.55 ｝	17.3		19.4		21.6
	100			100	49.03	｛ 5.00 ｝	19.2		21.6		24.0
	125			125	39.22	｛ 4.00 ｝	24.0		27.0		30.0
	150			150	32.69	｛ 3.33 ｝	28.8		32.4		36.0

呼称		外径（mm）	内径（mm）	自由長（mm）	ばね定数		自由長×19.2% 100万回		自由長×21.6% 50万回		自由長×24.0% 30万回
							自由長×19.2% 100万回		自由長×21.6% 50万回		自由長×24.0% 30万回
							たわみ（mm）	荷重 N｛kgf｝	たわみ（mm）	荷重 N｛kgf｝	たわみ（mm）	荷重 N｛kgf｝
					（N ／ mm）	（kgf ／ mm）	たわみ（mm）	荷重 N｛kgf｝	たわみ（mm）	荷重 N｛kgf｝	たわみ（mm）	荷重 N｛kgf｝
TH 22 ×	25	22	11	25	236.11	｛ 24.08 ｝	4.8	1,138 ｛ 116.0 ｝	5.4	1,275 ｛ 130.0 ｝	6.0	1,422 ｛ 145.0 ｝
	30			30	196.76	｛ 20.06 ｝	5.8		6.5		7.2
	35			35	168.65	｛ 17.20 ｝	6.7		7.6		8.4
	40			40	147.57	｛ 15.05 ｝	7.7		8.6		9.6
	45			45	131.17	｛ 13.38 ｝	8.6		9.7		10.8
	50			50	118.06	｛ 12.04 ｝	9.6		10.8		12.0
	55			55	107.32	｛ 10.94 ｝	10.6		11.9		13.2
	60			60	98.38	｛ 10.03 ｝	11.5		13.0		14.4
	65			65	90.81	｛ 9.26 ｝	12.5		14.0		15.6
	70			70	84.33	｛ 8.60 ｝	13.4		15.1		16.8
	75			75	78.70	｛ 8.03 ｝	14.4		16.2		18.0
	80			80	73.78	｛ 7.52 ｝	15.4		17.3		19.2
	90			90	65.59	｛ 6.69 ｝	17.3		19.4		21.6
	100			100	59.03	｛ 6.02 ｝	19.2		21.6		24.0
	125			125	47.22	｛ 4.82 ｝	24.0		27.0		30.0
	150			150	39.35	｛ 4.01 ｝	28.8		32.4		36.0

呼称		外径（mm）	内径（mm）	自由長（mm）	ばね定数		自由長×19.2% 100万回		自由長×21.6% 50万回		自由長×24.0% 30万回
							自由長×19.2% 100万回		自由長×21.6% 50万回		自由長×24.0% 30万回
							たわみ（mm）	荷重 N｛kgf｝	たわみ（mm）	荷重 N｛kgf｝	たわみ（mm）	荷重 N｛kgf｝
					（N ／ mm）	（kgf ／ mm）	たわみ（mm）	荷重 N｛kgf｝	たわみ（mm）	荷重 N｛kgf｝	たわみ（mm）	荷重 N｛kgf｝
TH 25 ×	25	25	12.5	25	306.85	｛ 31.29 ｝	4.8	1,471 ｛ 150.0 ｝	5.4	1,657 ｛ 169.0 ｝	6.0	1,834 ｛ 187.0 ｝
	30			30	255.71	｛ 26.08 ｝	5.8		6.5		7.2
	35			35	219.18	｛ 22.35 ｝	6.7		7.6		8.4
	40			40	191.78	｛ 19.56 ｝	7.7		8.6		9.6
	45			45	170.47	｛ 17.38 ｝	8.6		9.7		10.8
	50			50	153.43	｛ 15.65 ｝	9.6		10.8		12.0
	55			55	139.48	｛ 14.22 ｝	10.6		11.9		13.2
	60			60	127.85	｛ 13.04 ｝	11.5		13.0		14.4
	65			65	118.02	｛ 12.03 ｝	12.5		14.0		15.6
	70			70	109.59	｛ 11.18 ｝	13.4		15.1		16.8
	75			75	102.28	｛ 10.43 ｝	14.4		16.2		18.0
	80			80	95.89	｛ 9.78 ｝	15.4		17.3		19.2
	90			90	85.24	｛ 8.69 ｝	17.3		19.4		21.6
	100			100	76.71	｛ 7.82 ｝	19.2		21.6		24.0
	125			125	61.37	｛ 6.26 ｝	24.0		27.0		30.0
	150			150	51.14	｛ 5.22 ｝	28.8		32.4		36.0
	175			175	43.84	｛ 4.47 ｝	33.6		37.8		42.0
	200			200	38.36	｛ 3.91 ｝	38.4		43.2		48.0

呼称		外径（mm）	内径（mm）	自由長（mm）	ばね定数		自由長×19.2% 100万回		自由長×21.6% 50万回		自由長×24.0% 30万回
							自由長×19.2% 100万回		自由長×21.6% 50万回		自由長×24.0% 30万回
							たわみ（mm）	荷重 N｛kgf｝	たわみ（mm）	荷重 N｛kgf｝	たわみ（mm）	荷重 N｛kgf｝
					（N ／ mm）	（kgf ／ mm）	たわみ（mm）	荷重 N｛kgf｝	たわみ（mm）	荷重 N｛kgf｝	たわみ（mm）	荷重 N｛kgf｝
TH 27 ×	25	27	13.5	25	357.78	｛ 36.48 ｝	4.8	1,716 ｛ 175.0 ｝	5.4	1,932 ｛ 197.0 ｝	6.0	2,150 ｛ 219.2 ｝
	30			30	298.15	｛ 30.40 ｝	5.8		6.5		7.2
	35			35	255.56	｛ 26.06 ｝	6.7		7.6		8.4
	40			40	223.61	｛ 22.80 ｝	7.7		8.6		9.6
	45			45	198.77	｛ 20.27 ｝	8.6		9.7		10.8
	50			50	178.89	｛ 18.24 ｝	9.6		10.8		12.0
	55			55	162.63	｛ 16.58 ｝	10.6		11.9		13.2
	60			60	149.07	｛ 15.20 ｝	11.5		13.0		14.4
	65			65	137.61	｛ 14.03 ｝	12.5		14.0		15.6
	70			70	127.78	｛ 13.03 ｝	13.4		15.1		16.8
	75			75	119.26	｛ 12.16 ｝	14.4		16.2		18.0
	80			80	111.81	｛ 11.40 ｝	15.4		17.3		19.2
	90			90	99.38	｛ 10.13 ｝	17.3		19.4		21.6
	100			100	89.44	｛ 9.12 ｝	19.2		21.6		24.0
	125			125	71.56	｛ 7.30 ｝	24.0		27.0		30.0
	150			150	59.63	｛ 6.08 ｝	28.8		32.4		36.0
	175			175	51.11	｛ 5.21 ｝	33.6		37.8		42.0
	200			200	44.72	｛ 4.56 ｝	38.4		43.2		48.0

呼称		外径（mm）	内径（mm）	自由長（mm）	ばね定数		自由長×19.2% 100万回		自由長×21.6% 50万回		自由長×24.0% 30万回
							自由長×19.2% 100万回		自由長×21.6% 50万回		自由長×24.0% 30万回
							たわみ（mm）	荷重 N｛kgf｝	たわみ（mm）	荷重 N｛kgf｝	たわみ（mm）	荷重 N｛kgf｝
					（N ／ mm）	（kgf ／ mm）	たわみ（mm）	荷重 N｛kgf｝	たわみ（mm）	荷重 N｛kgf｝	たわみ（mm）	荷重 N｛kgf｝
TH 30 ×	25	30	15	25	440.74	｛ 44.94 ｝	4.8	2,120 ｛ 216.2 ｝	5.4	2,380 ｛ 242.7 ｝	6.0	2,648 ｛ 270.0 ｝
	30			30	367.28	｛ 37.45 ｝	5.8		6.5		7.2
	35			35	314.81	｛ 32.10 ｝	6.7		7.6		8.4
	40			40	275.46	｛ 28.09 ｝	7.7		8.6		9.6
	45			45	244.86	｛ 24.97 ｝	8.6		9.7		10.8
	50			50	220.37	｛ 22.47 ｝	9.6		10.8		12.0
	55			55	200.34	｛ 20.43 ｝	10.6		11.9		13.2
	60			60	183.64	｛ 18.73 ｝	11.5		13.0		14.4
	65			65	169.52	｛ 17.29 ｝	12.5		14.0		15.6
	70			70	157.41	｛ 16.05 ｝	13.4		15.1		16.8
	75			75	146.91	｛ 14.98 ｝	14.4		16.2		18.0
	80			80	137.73	｛ 14.04 ｝	15.4		17.3		19.2
	90			90	122.43	｛ 12.48 ｝	17.3		19.4		21.6
	100			100	110.19	｛ 11.24 ｝	19.2		21.6		24.0
	125			125	88.15	｛ 8.99 ｝	24.0		27.0		30.0
	150			150	73.46	｛ 7.49 ｝	28.8		32.4		36.0
	175			175	62.96	｛ 6.42 ｝	33.6		37.8		42.0
	200			200	55.09	｛ 5.62 ｝	38.4		43.2		48.0

呼称		外径（mm）	内径（mm）	自由長（mm）	ばね定数		自由長×19.2% 100万回		自由長×21.6% 50万回		自由長×24.0% 30万回
							自由長×19.2% 100万回		自由長×21.6% 50万回		自由長×24.0% 30万回
							たわみ（mm）	荷重 N｛kgf｝	たわみ（mm）	荷重 N｛kgf｝	たわみ（mm）	荷重 N｛kgf｝
					（N ／ mm）	（kgf ／ mm）	たわみ（mm）	荷重 N｛kgf｝	たわみ（mm）	荷重 N｛kgf｝	たわみ（mm）	荷重 N｛kgf｝
TH 35 ×	40	35	17.5	40	375.00	｛ 38.24 ｝	7.7	2,870 ｛ 292.7 ｝	8.6	3,240 ｛ 330.4 ｝	9.6	3,600 ｛ 367.1 ｝
	45			45	333.33	｛ 33.99 ｝	8.6		9.7		10.8
	50			50	300.00	｛ 30.59 ｝	9.6		10.8		12.0
	55			55	272.73	｛ 27.81 ｝	10.6		11.9		13.2
	60			60	250.00	｛ 25.49 ｝	11.5		13.0		14.4
	65			65	230.77	｛ 23.53 ｝	12.5		14.0		15.6
	70			70	214.29	｛ 21.85 ｝	13.4		15.1		16.8
	75			75	200.00	｛ 20.39 ｝	14.4		16.2		18.0
	80			80	187.50	｛ 19.12 ｝	15.4		17.3		19.2
	90			90	166.67	｛ 17.00 ｝	17.3		19.4		21.6
	100			100	150.00	｛ 15.30 ｝	19.2		21.6		24.0
	125			125	120.00	｛ 12.24 ｝	24.0		27.0		30.0
	150			150	100.00	｛ 10.20 ｝	28.8		32.4		36.0
	175			175	85.71	｛ 8.74 ｝	33.6		37.8		42.0
	200			200	75.00	｛ 7.65 ｝	38.4		43.2		48.0

呼称		外径（mm）	内径（mm）	自由長（mm）	ばね定数		自由長×19.2% 100万回		自由長×21.6% 50万回		自由長×24.0% 30万回
							自由長×19.2% 100万回		自由長×21.6% 50万回		自由長×24.0% 30万回
							たわみ（mm）	荷重 N｛kgf｝	たわみ（mm）	荷重 N｛kgf｝	たわみ（mm）	荷重 N｛kgf｝
					（N ／ mm）	（kgf ／ mm）	たわみ（mm）	荷重 N｛kgf｝	たわみ（mm）	荷重 N｛kgf｝	たわみ（mm）	荷重 N｛kgf｝
TH 40 ×	40	40	20	40	490.74	｛ 50.04 ｝	7.7	3,770 ｛ 384.4 ｝	8.6	4,240 ｛ 432.4 ｝	9.6	4,710 ｛ 480.3 ｝
	45			45	436.21	｛ 44.48 ｝	8.6		9.7		10.8
	50			50	392.59	｛ 40.03 ｝	9.6		10.8		12.0
	55			55	356.90	｛ 36.39 ｝	10.6		11.9		13.2
	60			60	327.16	｛ 33.36 ｝	11.5		13.0		14.4
	65			65	301.99	｛ 30.79 ｝	12.5		14.0		15.6
	70			70	280.42	｛ 28.60 ｝	13.4		15.1		16.8
	75			75	261.73	｛ 26.69 ｝	14.4		16.2		18.0
	80			80	245.37	｛ 25.02 ｝	15.4		17.3		19.2
	90			90	218.11	｛ 22.24 ｝	17.3		19.4		21.6
	100			100	196.30	｛ 20.02 ｝	19.2		21.6		24.0
	125			125	157.04	｛ 16.01 ｝	24.0		27.0		30.0
	150			150	130.86	｛ 13.34 ｝	28.8		32.4		36.0
	175			175	112.17	｛ 11.44 ｝	33.6		37.8		42.0
	200			200	98.15	｛ 10.01 ｝	38.4		43.2		48.0
	225			225	87.24	｛ 8.90 ｝	43.2		48.6		54.0
	250			250	78.52	｛ 8.01 ｝	48.0		54.0		60.0
	275			275	71.38	｛ 7.28 ｝	52.8		59.4		66.0
	300			300	65.43	｛ 6.67 ｝	57.6		64.8		72.0

呼称		外径（mm）	内径（mm）	自由長（mm）	ばね定数		自由長×19.2% 100万回		自由長×21.6% 50万回		自由長×24.0% 30万回
							自由長×19.2% 100万回		自由長×21.6% 50万回		自由長×24.0% 30万回
							たわみ（mm）	荷重 N｛kgf｝	たわみ（mm）	荷重 N｛kgf｝	たわみ（mm）	荷重 N｛kgf｝
					（N ／ mm）	（kgf ／ mm）	たわみ（mm）	荷重 N｛kgf｝	たわみ（mm）	荷重 N｛kgf｝	たわみ（mm）	荷重 N｛kgf｝
TH 50 ×	50	50	25	50	612.96	｛ 62.50 ｝	9.6	5,880 ｛ 599.6 ｝	10.8	6,620 ｛ 675.1 ｝	12.0	7,360 ｛ 750.5 ｝
	55			55	557.24	｛ 56.82 ｝	10.6		11.9		13.2
	60			60	510.80	｛ 52.09 ｝	11.5		13.0		14.4
	65			65	471.51	｛ 48.08 ｝	12.5		14.0		15.6
	70			70	437.83	｛ 44.65 ｝	13.4		15.1		16.8
	75			75	408.64	｛ 41.67 ｝	14.4		16.2		18.0
	80			80	383.10	｛ 39.07 ｝	15.4		17.3		19.2
	90			90	340.53	｛ 34.72 ｝	17.3		19.4		21.6
	100			100	306.48	｛ 31.25 ｝	19.2		21.6		24.0
	125			125	245.19	｛ 25.00 ｝	24.0		27.0		30.0
	150			150	204.32	｛ 20.83 ｝	28.8		32.4		36.0
	175			175	175.13	｛ 17.86 ｝	33.6		37.8		42.0
	200			200	153.24	｛ 15.63 ｝	38.4		43.2		48.0
	225			225	136.21	｛ 13.89 ｝	43.2		48.6		54.0
	250			250	122.59	｛ 12.50 ｝	48.0		54.0		60.0
	275			275	111.45	｛ 11.36 ｝	52.8		59.4		66.0
	300			300	102.16	｛ 10.42 ｝	57.6		64.8		72.0
	350			350	87.57	｛ 8.93 ｝	67.2		75.6		84.0

呼称		外径（mm）	内径（mm）	自由長（mm）	ばね定数		自由長×19.2% 100万回		自由長×21.6% 50万回		自由長×24.0% 30万回
							自由長×19.2% 100万回		自由長×21.6% 50万回		自由長×24.0% 30万回
							たわみ（mm）	荷重 N｛kgf｝	たわみ（mm）	荷重 N｛kgf｝	たわみ（mm）	荷重 N｛kgf｝
					（N ／ mm）	（kgf ／ mm）	たわみ（mm）	荷重 N｛kgf｝	たわみ（mm）	荷重 N｛kgf｝	たわみ（mm）	荷重 N｛kgf｝
TH 60 ×	60	60	30	60	736.11	｛ 75.06 ｝	11.5	8,470 ｛ 863.7｝	13.0	9,540 ｛ 972.8 ｝	14.4	10,590 ｛ 1080 ｝
	70			70	630.95	｛ 64.34 ｝	13.4		15.1		16.8
	80			80	552.08	｛ 56.30 ｝	15.4		17.3		19.2
	90			90	490.74	｛ 50.04 ｝	17.3		19.4		21.6
	100			100	441.67	｛ 45.04 ｝	19.2		21.6		24.0
	125			125	353.33	｛ 36.03 ｝	24.0		27.0		30.0
	150			150	294.44	｛ 30.02 ｝	28.8		32.4		36.0
	175			175	252.38	｛ 25.74 ｝	33.6		37.8		42.0
	200			200	220.83	｛ 22.52 ｝	38.4		43.2		48.0
	225			225	196.30	｛ 20.02 ｝	43.2		48.6		54.0
	250			250	176.67	｛ 18.01 ｝	48.0		54.0		60.0
	275			275	160.61	｛ 16.38 ｝	52.8		59.4		66.0
	300			300	147.22	｛ 15.01 ｝	57.6		64.8		72.0
	350			350	126.19	｛ 12.87 ｝	67.2		75.6		84.0

呼称		外径（mm）	内径（mm）	自由長（mm）	ばね定数		自由長×19.2% 100万回		自由長×21.6% 50万回		自由長×24.0% 30万回
							自由長×19.2% 100万回		自由長×21.6% 50万回		自由長×24.0% 30万回
							たわみ（mm）	荷重 N｛kgf｝	たわみ（mm）	荷重 N｛kgf｝	たわみ（mm）	荷重 N｛kgf｝
					（N ／ mm）	（kgf ／ mm）	たわみ（mm）	荷重 N｛kgf｝	たわみ（mm）	荷重 N｛kgf｝	たわみ（mm）	荷重 N｛kgf｝
TH 70 ×	70	70	38.5	70	773.81	｛ 78.91 ｝	13.4	10,400 ｛ 1061 ｝	15.1	11,700 ｛ 1193 ｝	16.8	13,000 ｛ 1326 ｝
	80			80	677.08	｛ 69.04 ｝	15.4		17.3		19.2
	90			90	601.85	｛ 61.37 ｝	17.3		19.4		21.6
	100			100	541.67	｛ 55.23 ｝	19.2		21.6		24.0
	125			125	433.33	｛ 44.19 ｝	24.0		27.0		30.0
	150			150	361.11	｛ 36.82 ｝	28.8		32.4		36.0
	175			175	309.52	｛ 31.56 ｝	33.6		37.8		42.0
	200			200	270.83	｛ 27.62 ｝	38.4		43.2		48.0
	225			225	240.74	｛ 24.55 ｝	43.2		48.6		54.0
	250			250	216.67	｛ 22.09 ｝	48.0		54.0		60.0
	275			275	196.97	｛ 20.09 ｝	52.8		59.4		66.0
	300			300	180.56	｛ 18.41 ｝	57.6		64.8		72.0
	350			350	154.76	｛ 15.78 ｝	67.2		75.6		84.0

1N ＝ 0.102 Kgf

荷重（N）＝ばね定数（N/mm）×たわみ（mm）

商品特長詳細

外径・内径

外径・内径の測定箇所

ばねの端部より1〜2巻目のばね寸法。

ばね定数

たわみ量に対する荷重の目安です。

荷重の特性

荷重特性の表

ばね定数による荷重計算値に対し、たわみ始めは荷重が低め、最大たわみ（密着）に近づくと荷重が高めになり、実測の許容差から外れる場合があります。

識別色

規格によっては、識別色が同じでも規格荷重・規格寸法が異なるため、識別に十分な注意が必要です。

強力ばね。

強力ばねα（アルファ）。

注意・禁止事項

設置部分の補強

引張りばねはフックが外れた場合は危険ですので、フック部の取り付け状態、ばね取り付け・取り外し作業時には十分注意してください。

定期点検

圧縮ばねは圧縮方向以外の力（引張る、ねじる等）を加えて使用しないでください。引張りばねは、引張り方向以外では使用しないでください。変形、折損につながります。また、ばね以外の用途、ハンマーや重石等には使用しないでください。予期せぬ事故やケガを招く恐れがあります。

保管

ばねの保管時は高温・多湿を避け、ばねは取扱者以外が触れないような安全な場所に保管してください。

廃棄

東発の標準ばねシリーズは低合金鋼（ばね用シリコンクロム鋼、ピアノ線、ばね用ステンレス線）ですので、廃棄は通常の金属廃棄物として処理できます。

ばねの取り扱い・使用方法と注意点

製品規格の確認

ばねの取り付け･ご使用の前に、設計上の仕様と取り付ける製品規格を十分に確認してください。特に、ISO規格の製品と「強力ばね」は、識別色・ばね特性が全く異なりますのでご注意ください。
詳細は下記「東発の強力ばね」と「東発のISO規格ばね」の主な違いをご参照ください。

東発の強力ばね

強力ばねの外形図

使用たわみ

当社カタログに荷重表記されているたわみ量の範囲でご使用ください。範囲を超えて使用した場合、荷重の急上昇・コイル線の線間接触などにより早期折損する可能性があります。

表面傷

ばねの表面に傷があると早期折損につながります。ばねに傷を確認した場合は、新しい製品と交換する事をお奨めします。

加圧の平行度

ばねは取り付け側及び加圧側を使用ストローク全域で平行になる様に設定してください。傾いた状態で加圧した場合、偏荷重により早期折損する場合があります。

並列使用

ばねを同一平面上で多種類・複数を同時に使用する場合は、加圧の平行度・荷重・たわみ量など全体のバランスにご注意ください。

直列使用の禁止

ばねを縦に重ねて使用しないでください。ばねが座屈し易くなり早期折損する場合があります。

ダブル使用の禁止

ばねの内側に小さい径のばねを挿入し同軸上で使用しないでください。ばねの線材が他のばねの線間に噛み込むなどして早期折損する場合があります。

設置条件（初期圧）

ばねは少しでも押している状態（初期圧がある状態）で使用してください。ばねに初期圧が加わらない状態で使用すると、使用中の衝撃・偏荷重により早期折損する場合があります。

ばねガイド

ばねガイド無しで使用した場合、ばねが座屈・胴曲りしやすくなる事により早期折損する場合があります。ご使用の際には、ばねの内径若しくは外径をガイドして使用してください。また、内径に金属製のガイドを使用する場合、ばね内径と金属ガイドの干渉によりばねの内径を磨耗させ、早期折損させる場合があります。

使用温度

カタログ記載の荷重等規格値は、常温（40℃以下）で使用される事を条件とされております。80℃を超える使用環境温度では、使用条件によっては自由高さの減少、荷重・耐久性の減衰の可能性があります。また、使用前であっても200℃以上の加熱は避けてください。

ばねを圧縮した状態での保管

ばねを圧縮したまま長期間保管しないでください。圧縮した状態での保管は、ばねを疲労させております。再度使用する時には既に折損しやすくなっている場合がありますので、新しい製品と交換する事をお奨め致します。

引張りばね

引張りばねはフックが外れた場合は危険ですので、フック部の取り付け状態、ばね取り付け・取り外し作業時には十分注意してください。

製品用途

圧縮ばねは圧縮方向以外の力（引張る、ねじる等）を加えて使用しないでください。引張りばねは、引張り方向以外では使用しないでください。変形、折損につながります。また、ばね以外の用途（ハンマーや重石等）には使用しないでください。予期せぬ事故やケガを招く恐れがあります。

開発秘話

1924年の創業以来ばね製造に培ったノウハウで、様々なお客様のニーズにお応えし続けております。
東発が開発した「強力ばね」を筆頭に、ISO規格ばね、JIS丸線コイルばね、Jスプリング等3100種類の規格ばねを在庫。
サラバネ・ねじりバネ・引きばね・耐熱ばね・スパイラル等特注品の製造もフレキジブルに対応致します。

型番リスト

表示件数

型番

種類

自由長

(mm)

外径

(φ)

材質

最大荷重（範囲指定）

(N)

最大荷重

(N)

ばね定数

(N/mm)

コイル内径 ID

(φ)

トラスココード

RoHS?

最小発注数量

異形線	10	8	ｃ	150.01～230.00	206	86.25	4	848-7713	10	1個
異形線	15	8	ｃ	150.01～230.00	206	57.5	4	848-7714	10	1個
異形線	20	8	ｃ	150.01～230.00	206	43.13	4	848-7715	10	1個
異形線	25	8	ｃ	150.01～230.00	206	34.5	4	848-7716	10	1個
異形線	30	8	ｃ	150.01～230.00	206	28.75	4	848-7717	10	1個
異形線	35	8	ｃ	150.01～230.00	206	24.64	4	848-7718	10	1個
異形線	40	8	ｃ	150.01～230.00	206	21.56	4	848-7719	10	1個
異形線	45	8	ｃ	150.01～230.00	206	19.17	4	848-7720	10	1個
異形線	50	8	ｃ	150.01～230.00	206	17.25	4	848-7721	10	1個
異形線	55	8	ｃ	150.01～230.00	206	15.68	4	848-7722	10	1個
異形線	60	8	ｃ	150.01～230.00	206	14.38	4	848-7723	10	1個
異形線	65	8	ｃ	150.01～230.00	206	13.27	4	848-7724	10	1個
異形線	70	8	ｃ	150.01～230.00	206	12.32	4	848-7725	10	1個
異形線	75	8	ｃ	150.01～230.00	206	11.5	4	848-7726	10	1個
異形線	80	8	ｃ	150.01～230.00	206	10.78	4	848-7727	10	1個
異形線	20	10	ｃ	230.01～580.00	294	61.34	5	443-2142	10	1個
異形線	25	10	ｃ	230.01～580.00	294	49.07	5	443-2151	10	1個
異形線	30	10	ｃ	230.01～580.00	294	40.9	5	443-2169	10	1個
異形線	35	10	ｃ	230.01～580.00	294	35.05	5	443-2177	10	1個
異形線	40	10	ｃ	230.01～580.00	294	30.67	5	443-2185	10	1個
異形線	45	10	ｃ	230.01～580.00	294	27.26	5	443-2193	10	1個
異形線	50	10	ｃ	230.01～580.00	294	24.54	5	443-2207	10	1個
異形線	55	10	ｃ	230.01～580.00	294	22.31	5	443-2215	10	1個
異形線	60	10	ｃ	230.01～580.00	294	20.45	5	443-2223	10	1個
異形線	70	10	ｃ	230.01～580.00	294	17.53	5	848-7654	10	1個
異形線	75	10	ｃ	230.01～580.00	294	16.36	5	848-7655	10	1個
異形線	80	10	ｃ	230.01～580.00	294	15.34	5	848-7656	10	1個
異形線	90	10	ｃ	230.01～580.00	294	13.63	5	848-7657	10	1個
異形線	20	12	ｃ	230.01～580.00	422	86.34	6	443-2231	10	1個
異形線	25	12	ｃ	230.01～580.00	422	69.07	6	443-2240	10	1個
異形線	30	12	ｃ	230.01～580.00	422	57.56	6	443-2258	10	1個
異形線	35	12	ｃ	230.01～580.00	422	49.34	6	443-2266	10	1個
異形線	40	12	ｃ	230.01～580.00	422	43.17	6	443-2274	10	1個
異形線	50	12	ｃ	230.01～580.00	422	34.54	6	443-2291	10	1個
異形線	55	12	ｃ	230.01～580.00	422	31.4	6	443-2304	10	1個
異形線	60	12	ｃ	230.01～580.00	422	28.78	6	443-2312	10	1個
異形線	65	12	ｃ	230.01～580.00	422	26.57	6	848-7658	10	1個
異形線	75	12	ｃ	230.01～580.00	422	23.02	6	848-7660	10	1個
異形線	80	12	ｃ	230.01～580.00	422	21.59	6	848-7661	10	1個
異形線	90	12	ｃ	230.01～580.00	422	19.19	6	848-7662	10	1個
異形線	25	14	ｃ	230.01～580.00	579	96.3	7	443-2321	10	1個
異形線	30	14	ｃ	230.01～580.00	579	80.25	7	443-2339	10	1個
異形線	35	14	ｃ	230.01～580.00	579	68.78	7	443-2347	10	1個
異形線	40	14	ｃ	230.01～580.00	579	60.19	7	443-2355	10	1個
異形線	45	14	ｃ	230.01～580.00	579	53.5	7	443-2363	10	1個
異形線	50	14	ｃ	230.01～580.00	579	48.15	7	443-2371	10	1個
異形線	55	14	ｃ	230.01～580.00	579	43.77	7	443-2380	10	1個
異形線	60	14	ｃ	230.01～580.00	579	40.12	7	443-2398	10	1個
異形線	65	14	ｃ	230.01～580.00	579	37.04	7	443-2401	10	1個
異形線	70	14	ｃ	230.01～580.00	579	34.39	7	443-2410	10	1個
異形線	75	14	ｃ	230.01～580.00	579	32.1	7	848-7664	10	1個
異形線	80	14	ｃ	230.01～580.00	579	30.09	7	848-7665	10	1個
異形線	90	14	ｃ	230.01～580.00	579	26.75	7	848-7666	10	1個
異形線	100	14	ｃ	230.01～580.00	579	24.07	7	848-7663	10	1個
異形線	25	16	ｃ	580.01～	755	125.37	8	443-2428	10	1個
異形線	30	16	ｃ	580.01～	755	104.48	8	443-2436	10	1個
異形線	35	16	ｃ	580.01～	755	89.55	8	443-2444	10	1個
異形線	40	16	ｃ	580.01～	755	78.36	8	443-2452	10	1個
異形線	45	16	ｃ	580.01～	755	69.65	8	443-2461	10	1個
異形線	50	16	ｃ	580.01～	755	62.69	8	443-2479	10	1個

通常単価(税別) (税込単価)	通常出荷日

238円 ( 262円 )	在庫品1日目当日出荷可能
238円 ( 262円 )	在庫品1日目当日出荷可能
279円 ( 307円 )	3日目
369円 ( 406円 )	3日目
513円 ( 564円 )	3日目
457円 ( 503円 )	3日目
406円 ( 447円 )	3日目
625円 ( 688円 )	3日目
541円 ( 595円 )	3日目
460円 ( 506円 )	3日目
484円 ( 532円 )	3日目
573円 ( 630円 )	3日目
609円 ( 670円 )	3日目
630円 ( 693円 )	3日目
692円 ( 761円 )	3日目
236円 ( 260円 )	在庫品1日目当日出荷可能
160円 ( 176円 )	3日目
304円 ( 334円 )	在庫品1日目当日出荷可能
317円 ( 349円 )	3日目
322円 ( 354円 )	3日目
214円 ( 235円 )	3日目
343円 ( 377円 )	3日目
374円 ( 411円 )	3日目
482円 ( 530円 )	3日目
428円 ( 471円 )	3日目
430円 ( 473円 )	3日目
486円 ( 535円 )	3日目
475円 ( 523円 )	3日目
286円 ( 315円 )	在庫品1日目当日出荷可能
258円 ( 284円 )	在庫品1日目当日出荷可能
358円 ( 394円 )	在庫品1日目当日出荷可能
361円 ( 397円 )	3日目
386円 ( 425円 )	3日目
423円 ( 465円 )	3日目
484円 ( 532円 )	3日目
405円 ( 446円 )	3日目
634円 ( 697円 )	3日目
512円 ( 563円 )	3日目
583円 ( 641円 )	3日目
735円 ( 809円 )	3日目
242円 ( 266円 )	3日目
457円 ( 503円 )	3日目
423円 ( 465円 )	3日目
325円 ( 358円 )	3日目
529円 ( 582円 )	3日目
388円 ( 427円 )	6日目
504円 ( 554円 )	3日目
572円 ( 629円 )	3日目
304円 ( 334円 )	3日目
495円 ( 545円 )	3日目
573円 ( 630円 )	3日目
458円 ( 504円 )	3日目
614円 ( 675円 )	3日目
634円 ( 697円 )	3日目
321円 ( 353円 )	在庫品1日目当日出荷可能
422円 ( 464円 )	3日目
580円 ( 638円 )	3日目
523円 ( 575円 )	在庫品1日目当日出荷可能
519円 ( 571円 )	3日目
346円 ( 381円 )	3日目

基本情報

基本情報

「強力ばね」シリーズとして規格開発し、JIS B 5012にも認定した異形線コイルスプリング。
【特長】
・材質：ばね用シリコンクロム鋼。使用温度：-30～+150℃
・外径公差：+0mm、-0.7mm。内径公差：+0.7mm、+0.1mm
・自由長公差：50mm以下は±0.5mm、55mm以上は±1％
・荷重公差：±10％。最大タワミ量：自由長×24％。耐久性を追求したオリジナルの製造工程
・異形断面材料を用いる事により、丸線ばねより小型化・高荷重・高ストロークを実現
【用途】
・ロット間のバラツキが無い為、プレス金型から機械部品まで幅広く使用可能

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

東京発条製作所
樹脂ガイド RG
ばね鋼より軟化している上、潤滑性がある事により、ばね内径部分に折損の起因となる有害な傷を発生させません。そのため、ショットピーニング効果を保持する事ができ、ばね本来の耐久性を維持する事ができます。
ミスミ
スプリングガイドピン
同時に使用可能なスプリングガイドピンです。
ミスミ
スプリングユニット用フランジ
同時に使用可能なスプリングユニット用のフランジです。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

強力ばね TH（重荷重用）のレビュー

4.7平均満足度：4.77件のレビュー

星5
86%
星4
0%
星3
14%
星2
0%
星1
0%

成型機から製品を取り外す際に使用

満足度：3.02018/04/25

成型機（コンクリートの金型を製作）から製品を取り外す際に使用しています。製品取り出しの際にコンクリートと鉄が固着しており...もっと読む

1人が参考にしています。

金型用

満足度：5.02022/10/13

この商品は自社で金型用として使用しているものです。金型のダイセット用としての部品となりますが、使用については普通だと思い...もっと読む

0人が参考にしています。

金型

満足度：5.02021/04/20

サイズ選定、強さ選定しやすく、種類も多く、よく利用しています。

0人が参考にしています。

機械にとりつける

満足度：5.02020/11/09

機械の部品と部品の間にとりつけることが多いです。すごくつかいやすいです。

0人が参考にしています。

プレス金型に使用

満足度：5.02019/10/17

他社性よりも耐久性がいいと聞いて今回購入しました。数十万ショット使ってみないと差がわからないのでしばらくは様子見です。

0人が参考にしています。

7件全て見る

よくあるご質問（FAQ）

Q塗装なしや、規格外の自由長の特寸の対応はできますか？

はい、できます。規格外なので、製作品としてお受けする事が可能です。別途VONAサポートセンター(0120-343-256)までお問い合わせください。

Q200℃以上の環境で使用可能ですか？

300℃までであれば、耐熱使用としてと特別な工程を施し使用可能にすることが出来ます。別途VONAサポートセンター(0120-343-256)までお問い合わせください。

この商品を見た人は、こんな商品も見ています

	今見ている商品強力ばね TH（重荷重用）	強力ばね TB（極重荷重用）	モールドスプリング SH （重荷重用）	モールドスプリング（金型ばね） SB（極重荷重用）	モールドスプリング（金型ばね） SG（超重荷重用）	強力ばね TL（軽荷重用）
メーカー	東京発条製作所	東京発条製作所	サムソール	サムソール	サムソール	東京発条製作所
通常価格	160円-	211円 -	73円 -	106円 -	159円 -	186円 -
通常出荷日	在庫品1日目〜	在庫品1日目〜	2日目〜	1日目〜	2日目〜	在庫品1日目〜
