東京発条製作所

丸線圧縮コイルばね Jスプリング JA【10～20個入り】

Name: 丸線圧縮コイルばね Jスプリング JA【10～20個入り】
Brand: 東京発条製作所
SKU: 221004970757
Rating: 4.3 (10 reviews)

カタログ |

数量スライド割引
一部当日出荷可能

4.3

平均満足度4.3

この商品のレビューをみる（10件）

この商品のFAQをみる（1件）

通常単価(税別): 1,394円～1,593円

税込単価: 1,533円～1,752円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

東京発条製作所

丸線コイルばね LR

通常価格(税別)： 133円 (税込価格：146円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

東京発条製作所

強力ばね TF（軽小荷重用）

4.6

通常価格(税別)： 216円 (税込価格：238円)

通常出荷日：在庫品1日目

ステンレス材を用いた丸線コイルスプリング。【特長】・材質：ばね用ステンレス鋼 ...

詳細情報を確認する

種類
丸線
材質
SUS304-WPB

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

未確定：候補が337型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品仕様

材料にステンレス鋼線（SUS304-WPB）を用いた丸線引張コイルばね　Jスプリング JA

種類と材料と耐熱温度

種類	呼称	防錆処理	材料	使用温度
JA　丸線圧縮コイルばね	JA	無し	ばね用ステンレス鋼SUS304-WPB	290℃以下

使用回数と圧縮比の関係と寸法名称

許容差

外径		内径	自由長	荷重	巻き方向
14mm以下	16mm以上	内径	自由長	荷重	巻き方向
土0.3mm	±2.0%	参考値	参考値	参考値※1	右

参考値 ※1・・・荷重は計算値であり、参考値とする。

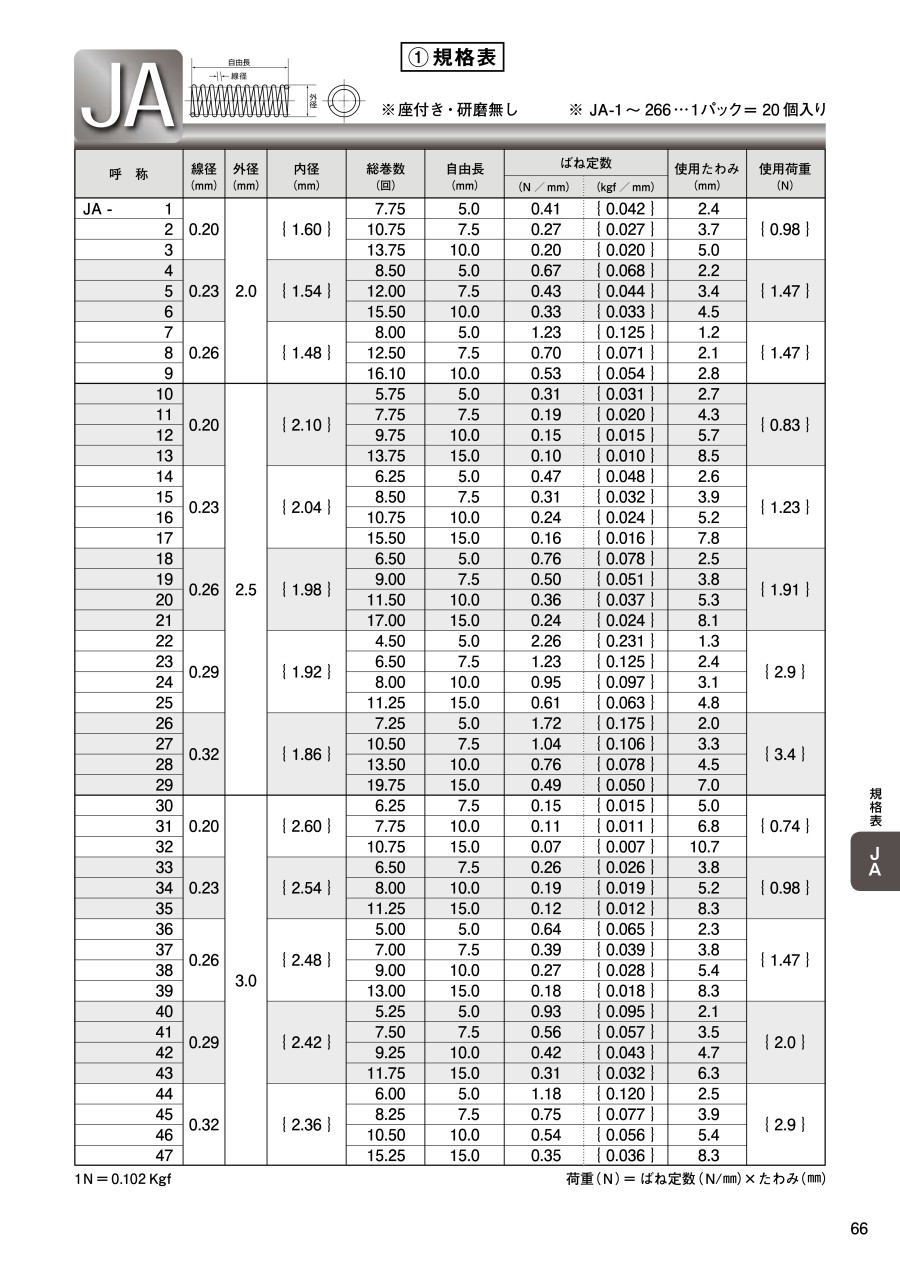

規格表

※座付き・研磨無し

※JA-1～266……1パック＝20個入り
※JA-267～352…1パック＝10個入り

呼称		線径（mm）	外径（mm）	内径（mm）	総巻数（回）	自由長（mm）	ばね定数		使用たわみ（mm）	使用荷重（N）
呼称		線径（mm）	外径（mm）	内径（mm）	総巻数（回）	自由長（mm）	（N ／ mm）	（kgf ／ mm）	使用たわみ（mm）	使用荷重（N）
JA -	1	0.20	2.0	｛ 1.60 ｝	7.75	5.0	0.41	｛ 0.042 ｝	2.4	｛ 0.98 ｝
	2				10.75	7.5	0.27	｛ 0.027 ｝	3.7
	3				13.75	10.0	0.20	｛ 0.020 ｝	5.0
	4	0.23		｛ 1.54 ｝	8.50	5.0	0.67	｛ 0.068 ｝	2.2	｛ 1.47 ｝
	5				12.00	7.5	0.43	｛ 0.044 ｝	3.4
	6				15.50	10.0	0.33	｛ 0.033 ｝	4.5
	7	0.26		｛ 1.48 ｝	8.00	5.0	1.23	｛ 0.125 ｝	1.2	｛ 1.47 ｝
	8				12.50	7.5	0.70	｛ 0.071 ｝	2.1
	9				16.10	10.0	0.53	｛ 0.054 ｝	2.8
	10	0.20	2.5	｛ 2.10 ｝	5.75	5.0	0.31	｛ 0.031 ｝	2.7	｛ 0.83 ｝
	11				7.75	7.5	0.19	｛ 0.020 ｝	4.3
	12				9.75	10.0	0.15	｛ 0.015 ｝	5.7
	13				13.75	15.0	0.10	｛ 0.010 ｝	8.5
	14	0.23		｛ 2.04 ｝	6.25	5.0	0.47	｛ 0.048 ｝	2.6	｛ 1.23 ｝
	15				8.50	7.5	0.31	｛ 0.032 ｝	3.9
	16				10.75	10.0	0.24	｛ 0.024 ｝	5.2
	17				15.50	15.0	0.16	｛ 0.016 ｝	7.8
	18	0.26		｛ 1.98 ｝	6.50	5.0	0.76	｛ 0.078 ｝	2.5	｛ 1.91 ｝
	19				9.00	7.5	0.50	｛ 0.051 ｝	3.8
	20				11.50	10.0	0.36	｛ 0.037 ｝	5.3
	21				17.00	15.0	0.24	｛ 0.024 ｝	8.1
	22	0.29		｛ 1.92 ｝	4.50	5.0	2.26	｛ 0.231 ｝	1.3	｛ 2.9 ｝
	23				6.50	7.5	1.23	｛ 0.125 ｝	2.4
	24				8.00	10.0	0.95	｛ 0.097 ｝	3.1
	25				11.25	15.0	0.61	｛ 0.063 ｝	4.8
	26	0.32		｛ 1.86 ｝	7.25	5.0	1.72	｛ 0.175 ｝	2.0	｛ 3.4 ｝
	27				10.50	7.5	1.04	｛ 0.106 ｝	3.3
	28				13.50	10.0	0.76	｛ 0.078 ｝	4.5
	29				19.75	15.0	0.49	｛ 0.050 ｝	7.0

呼称		線径（mm）	外径（mm）	内径（mm）	総巻数（回）	自由長（mm）	ばね定数		使用たわみ（mm）	使用荷重（N）
呼称		線径（mm）	外径（mm）	内径（mm）	総巻数（回）	自由長（mm）	（N ／ mm）	（kgf ／ mm）	使用たわみ（mm）	使用荷重（N）
JA -	30	0.20	3.0	｛ 2.60 ｝	6.25	7.5	0.15	｛ 0.015 ｝	5.0	｛ 0.74 ｝
	31				7.75	10.0	0.11	｛ 0.011 ｝	6.8
	32				10.75	15.0	0.07	｛ 0.007 ｝	10.7
	33	0.23		｛ 2.54 ｝	6.50	7.5	0.26	｛ 0.026 ｝	3.8	｛ 0.98 ｝
	34				8.00	10.0	0.19	｛ 0.019 ｝	5.2
	35				11.25	15.0	0.12	｛ 0.012 ｝	8.3
	36	0.26		｛ 2.48 ｝	5.00	5.0	0.64	｛ 0.065 ｝	2.3	｛ 1.47 ｝
	37				7.00	7.5	0.39	｛ 0.039 ｝	3.8
	38				9.00	10.0	0.27	｛ 0.028 ｝	5.4
	39				13.00	15.0	0.18	｛ 0.018 ｝	8.3
	40	0.29		｛ 2.42 ｝	5.25	5.0	0.93	｛ 0.095 ｝	2.1	｛ 2.0 ｝
	41				7.50	7.5	0.56	｛ 0.057 ｝	3.5
	42				9.25	10.0	0.42	｛ 0.043 ｝	4.7
	43				11.75	15.0	0.31	｛ 0.032 ｝	6.3
	44	0.32		｛ 2.36 ｝	6.00	5.0	1.18	｛ 0.120 ｝	2.5	｛ 2.9 ｝
	45				8.25	7.5	0.75	｛ 0.077 ｝	3.9
	46				10.50	10.0	0.54	｛ 0.056 ｝	5.4
	47				15.25	15.0	0.35	｛ 0.036 ｝	8.3
	48	0.35		｛ 2.30 ｝	6.00	5.0	1.72	｛ 0.175 ｝	2.0	｛ 3.4 ｝
	49				8.50	7.5	1.07	｛ 0.109 ｝	3.2
	50				11.50	10.0	0.76	｛ 0.078 ｝	4.5
	51				16.00	15.0	0.49	｛ 0.050 ｝	7.0
	52	0.40		｛ 2.20 ｝	9.00	7.5	1.80	｛ 0.183 ｝	3.0	｛ 5.4 ｝
	53				11.50	10.0	1.32	｛ 0.134 ｝	4.1
	54				17.00	15.0	0.83	｛ 0.085 ｝	6.5
	55	0.45		｛ 2.10 ｝	9.00	7.5	2.98	｛ 0.304 ｝	2.3	｛ 6.9 ｝
	56				11.75	10.0	2.15	｛ 0.219 ｝	3.2
	57				17.50	15.0	1.37	｛ 0.140 ｝	5.0

呼称		線径（mm）	外径（mm）	内径（mm）	総巻数（回）	自由長（mm）	ばね定数		使用たわみ（mm）	使用荷重（N）
呼称		線径（mm）	外径（mm）	内径（mm）	総巻数（回）	自由長（mm）	（N ／ mm）	（kgf ／ mm）	使用たわみ（mm）	使用荷重（N）
JA -	58	0.23	3.5	｛ 3.04 ｝	5.50	7.5	0.20	｛ 0.020 ｝	5.0	｛ 0.98 ｝
	59				6.75	10.0	0.15	｛ 0.015 ｝	6.7
	60				9.25	15.0	0.10	｛ 0.010 ｝	10.0
	61	0.26		｛ 2.98 ｝	4.25	5.0	0.51	｛ 0.052 ｝	2.9	｛ 1.47 ｝
	62				5.50	7.5	0.33	｛ 0.034 ｝	4.4
	63				6.75	10.0	0.25	｛ 0.025 ｝	6.0
	64				10.00	15.0	0.15	｛ 0.015 ｝	10.0
	65	0.29		｛ 2.92 ｝	4.50	5.0	0.73	｛ 0.074 ｝	2.7	｛ 2.0 ｝
	66				6.00	7.5	0.46	｛ 0.047 ｝	4.3
	67				7.50	10.0	0.33	｛ 0.034 ｝	5.9
	68				10.50	15.0	0.22	｛ 0.022 ｝	9.1
	69	0.32		｛ 2.86 ｝	5.00	5.0	0.94	｛ 0.096 ｝	2.6	｛ 2.5 ｝
	70				6.75	7.5	0.58	｛ 0.060 ｝	4.2
	71				8.50	10.0	0.43	｛ 0.044 ｝	5.7
	72				12.00	15.0	0.29	｛ 0.029 ｝	8.6
	73	0.35		｛ 2.80 ｝	5.00	5.0	1.40	｛ 0.143 ｝	2.1	｛ 2.9 ｝
	74				7.00	7.5	0.82	｛ 0.083 ｝	3.6
	75				9.00	10.0	0.59	｛ 0.060 ｝	5.0
	76				13.00	15.0	0.37	｛ 0.038 ｝	7.9
	77	0.40		｛ 2.70 ｝	8.00	7.5	1.23	｛ 0.125 ｝	3.6	｛ 4.4 ｝
	78				9.50	10.0	0.98	｛ 0.100 ｝	4.5
	79				13.50	15.0	0.64	｛ 0.065 ｝	6.9
	80	0.45		｛ 2.60 ｝	7.50	7.5	2.28	｛ 0.232 ｝	2.8	｛ 6.4 ｝
	81				9.75	10.0	1.59	｛ 0.163 ｝	4.0
	82				14.50	15.0	1.00	｛ 0.102 ｝	6.4
	83	0.29	4.0	｛ 3.42 ｝	4.00	5.0	0.59	｛ 0.060 ｝	2.5	｛ 1.5 ｝
	84				5.00	7.5	0.39	｛ 0.039 ｝	3.8
	85				6.00	10.0	0.29	｛ 0.030 ｝	5.0
	86				8.50	15.0	0.19	｛ 0.019 ｝	7.9

呼称		線径（mm）	外径（mm）	内径（mm）	総巻数（回）	自由長（mm）	ばね定数		使用たわみ（mm）	使用荷重（N）
呼称		線径（mm）	外径（mm）	内径（mm）	総巻数（回）	自由長（mm）	（N ／ mm）	（kgf ／ mm）	使用たわみ（mm）	使用荷重（N）
JA -	87	0.32	4.0	｛ 3.36 ｝	5.75	7.5	0.48	｛ 0.049 ｝	4.1	｛ 2.0 ｝
	88				7.00	10.0	0.36	｛ 0.037 ｝	5.4
	89				10.00	15.0	0.23	｛ 0.023 ｝	8.7
	90				12.00	20.0	0.18	｛ 0.018 ｝	11.1
	91	0.35		｛ 3.30 ｝	5.75	7.5	0.70	｛ 0.071 ｝	4.2	｛ 2.9 ｝
	92				7.50	10.0	0.48	｛ 0.049 ｝	6.1
	93				10.50	15.0	0.31	｛ 0.032 ｝	9.4
	94				13.50	20.0	0.23	｛ 0.023 ｝	13.0
	95	0.40		｛ 3.20 ｝	6.00	7.5	1.19	｛ 0.121 ｝	3.3	｛ 3.9 ｝
	96				8.00	10.0	0.78	｛ 0.080 ｝	5.0
	97				11.00	15.0	0.52	｛ 0.053 ｝	7.5
	98				14.00	20.0	0.39	｛ 0.040 ｝	10.0
	99	0.45		｛ 3.10 ｝	6.75	7.5	1.63	｛ 0.167 ｝	3.3	｛ 5.4 ｝
	100				8.50	10.0	1.20	｛ 0.122 ｝	4.5
	101				12.25	15.0	0.76	｛ 0.077 ｝	7.1
	102				16.00	20.0	0.56	｛ 0.057 ｝	9.6
	103	0.50		｛ 3.00 ｝	6.75	7.5	2.62	｛ 0.267 ｝	3.0	｛ 7.8 ｝
	104				8.75	10.0	1.87	｛ 0.190 ｝	4.2
	105				12.50	15.0	1.19	｛ 0.121 ｝	6.6
	106				16.50	20.0	0.86	｛ 0.088 ｝	9.1
	107	0.55		｛ 2.90 ｝	7.00	7.5	3.58	｛ 0.365 ｝	2.6	｛ 9.3 ｝
	108				8.75	10.0	2.66	｛ 0.271 ｝	3.5
	109				12.50	15.0	1.73	｛ 0.176 ｝	5.4
	110				16.25	20.0	1.28	｛ 0.130 ｝	7.3
	111	0.35	5.0	｛ 4.30 ｝	5.50	10.0	0.37	｛ 0.037 ｝	6.7	｛ 2.5 ｝
	112				7.25	15.0	0.25	｛ 0.025 ｝	10.0
	113				9.00	20.0	0.19	｛ 0.019 ｝	13.2
	114				11.00	25.0	0.15	｛ 0.015 ｝	16.7

呼称		線径（mm）	外径（mm）	内径（mm）	総巻数（回）	自由長（mm）	ばね定数		使用たわみ（mm）	使用荷重（N）
呼称		線径（mm）	外径（mm）	内径（mm）	総巻数（回）	自由長（mm）	（N ／ mm）	（kgf ／ mm）	使用たわみ（mm）	使用荷重（N）
JA -	115	0.40	5.0	｛ 4.20 ｝	6.00	10.0	0.57	｛ 0.058 ｝	6.0	｛ 3.4 ｝
	116				8.00	15.0	0.37	｛ 0.038 ｝	9.2
	117				10.00	20.0	0.28	｛ 0.029 ｝	12.1
	118				12.25	25.0	0.22	｛ 0.022 ｝	15.9
	119	0.45		｛ 4.10 ｝	5.25	7.5	1.16	｛ 0.118 ｝	3.8	｛ 4.4 ｝
	120				6.25	10.0	0.88	｛ 0.090 ｝	5.0
	121				8.75	15.0	0.55	｛ 0.056 ｝	8.0
	122				11.25	20.0	0.40	｛ 0.041 ｝	11.0
	123				13.75	25.0	0.31	｛ 0.032 ｝	14.1
	124	0.50		｛ 4.00 ｝	5.25	7.5	1.82	｛ 0.186 ｝	3.5	｛ 6.4 ｝
	125				6.75	10.0	1.23	｛ 0.125 ｝	5.2
	126				9.25	15.0	0.82	｛ 0.083 ｝	7.8
	127				12.00	20.0	0.59	｛ 0.060 ｝	10.8
	128				14.50	25.0	0.47	｛ 0.048 ｝	13.5
	129	0.55		｛ 3.90 ｝	5.75	7.5	2.38	｛ 0.242 ｝	3.3	｛ 7.8 ｝
	130				7.00	10.0	1.78	｛ 0.182 ｝	4.4
	131				10.00	15.0	1.11	｛ 0.113 ｝	7.1
	132				12.75	20.0	0.83	｛ 0.085 ｝	9.4
	133				15.50	25.0	0.66	｛ 0.067 ｝	11.9
	134	0.60		｛ 3.80 ｝	5.75	7.5	3.50	｛ 0.357 ｝	2.8	｛ 9.8 ｝
	135				7.25	10.0	2.51	｛ 0.256 ｝	3.9
	136				10.00	15.0	1.63	｛ 0.167 ｝	6.0
	137				12.75	20.0	1.21	｛ 0.123 ｝	8.1
	138				15.25	25.0	0.98	｛ 0.100 ｝	10.0
	139	0.65		｛ 3.70 ｝	6.00	7.5	4.71	｛ 0.481 ｝	2.6	｛ 12.3 ｝
	140				7.75	10.0	3.23	｛ 0.329 ｝	3.8
	141				11.25	15.0	2.01	｛ 0.205 ｝	6.1
	142				14.75	20.0	1.46	｛ 0.149 ｝	8.4
	143				18.50	25.0	1.12	｛ 0.115 ｝	10.9

呼称		線径（mm）	外径（mm）	内径（mm）	総巻数（回）	自由長（mm）	ばね定数		使用たわみ（mm）	使用荷重（N）
呼称		線径（mm）	外径（mm）	内径（mm）	総巻数（回）	自由長（mm）	（N ／ mm）	（kgf ／ mm）	使用たわみ（mm）	使用荷重（N）
JA -	144	0.50	6.0	｛ 5.00 ｝	5.25	10.0	1.00	｛ 0.102 ｝	5.4	｛ 5.4 ｝
	145				7.25	15.0	0.62	｛ 0.063 ｝	8.7
	146				9.25	20.0	0.44	｛ 0.045 ｝	12.2
	147				11.00	25.0	0.36	｛ 0.037 ｝	14.9
	148				12.75	30.0	0.30	｛ 0.031 ｝	17.7
	149	0.55		｛ 4.90 ｝	5.75	10.0	1.30	｛ 0.133 ｝	4.9	｛ 6.4 ｝
	150				7.75	15.0	0.84	｛ 0.086 ｝	7.6
	151				9.75	20.0	0.62	｛ 0.064 ｝	10.2
	152				11.75	25.0	0.50	｛ 0.051 ｝	12.7
	153				14.00	30.0	0.40	｛ 0.041 ｝	15.9
	154	0.60		｛ 4.80 ｝	5.75	10.0	1.89	｛ 0.193 ｝	4.4	｛ 8.3 ｝
	155				7.75	15.0	1.23	｛ 0.125 ｝	6.8
	156				10.00	20.0	0.89	｛ 0.090 ｝	9.4
	157				12.00	25.0	0.71	｛ 0.072 ｝	11.8
	158				14.00	30.0	0.59	｛ 0.060 ｝	14.2
	159	0.65		｛ 4.70 ｝	6.25	10.0	2.35	｛ 0.239 ｝	4.6	｛ 10.8 ｝
	160				9.00	15.0	1.44	｛ 0.147 ｝	7.5
	161				11.75	20.0	1.03	｛ 0.105 ｝	10.5
	162				14.25	25.0	0.81	｛ 0.083 ｝	13.3
	163				17.25	30.0	0.66	｛ 0.067 ｝	16.4
	164	0.70		｛ 4.60 ｝	6.50	10.0	3.08	｛ 0.314 ｝	4.3	｛ 13.2 ｝
	165				9.00	15.0	1.98	｛ 0.202 ｝	6.7
	166				12.00	20.0	1.38	｛ 0.141 ｝	9.6
	167				15.00	25.0	1.07	｛ 0.109 ｝	12.4
	168				18.00	30.0	0.87	｛ 0.088 ｝	15.3

呼称		線径（mm）	外径（mm）	内径（mm）	総巻数（回）	自由長（mm）	ばね定数		使用たわみ（mm）	使用荷重（N）
呼称		線径（mm）	外径（mm）	内径（mm）	総巻数（回）	自由長（mm）	（N ／ mm）	（kgf ／ mm）	使用たわみ（mm）	使用荷重（N）
JA -	169	0.50	7.0	｛ 6.00 ｝	6.00	15.0	0.49	｛ 0.050 ｝	9.0	｛ 4.4 ｝
	170				7.50	20.0	0.35	｛ 0.036 ｝	12.5
	171				9.00	25.0	0.27	｛ 0.028 ｝	16.1
	172				10.25	30.0	0.23	｛ 0.024 ｝	18.8
	173				11.25	35.0	0.22	｛ 0.022 ｝	20.5
	174	0.55		｛ 5.90 ｝	5.00	10.0	0.96	｛ 0.098 ｝	6.1	｛ 5.9 ｝
	175				6.50	15.0	0.65	｛ 0.066 ｝	9.1
	176				8.25	20.0	0.47	｛ 0.048 ｝	12.5
	177				10.00	25.0	0.36	｛ 0.037 ｝	16.2
	178				11.50	30.0	0.30	｛ 0.031 ｝	19.4
	179				13.00	35.0	0.27	｛ 0.027 ｝	22.2
	180	0.60		｛ 5.80 ｝	5.00	10.0	1.41	｛ 0.144 ｝	5.2	｛ 7.4 ｝
	181				6.75	15.0	0.90	｛ 0.091 ｝	8.2
	182				8.25	20.0	0.67	｛ 0.069 ｝	10.9
	183				10.00	25.0	0.53	｛ 0.054 ｝	13.9
	184				11.75	30.0	0.43	｛ 0.044 ｝	17.0
	185				13.25	35.0	0.37	｛ 0.038 ｝	19.7
	186	0.65		｛ 5.70 ｝	5.25	10.0	1.83	｛ 0.186 ｝	5.1	｛ 9.3 ｝
	187				7.50	15.0	1.08	｛ 0.110 ｝	8.6
	188				9.50	20.0	0.80	｛ 0.081 ｝	11.7
	189				11.50	25.0	0.63	｛ 0.064 ｝	14.8
	190				13.75	30.0	0.51	｛ 0.052 ｝	18.3
	191				15.75	35.0	0.43	｛ 0.044 ｝	21.6
	192	0.70		｛ 5.60 ｝	5.25	10.0	2.56	｛ 0.261 ｝	4.4	｛ 11.3 ｝
	193				7.75	15.0	1.43	｛ 0.146 ｝	7.9
	194				10.00	20.0	1.03	｛ 0.105 ｝	11.0
	195				12.00	25.0	0.82	｛ 0.084 ｝	13.7
	196				14.25	30.0	0.68	｛ 0.069 ｝	16.7
	197				16.25	35.0	0.58	｛ 0.059 ｝	19.5

呼称		線径（mm）	外径（mm）	内径（mm）	総巻数（回）	自由長（mm）	ばね定数		使用たわみ（mm）	使用荷重（N）
呼称		線径（mm）	外径（mm）	内径（mm）	総巻数（回）	自由長（mm）	（N ／ mm）	（kgf ／ mm）	使用たわみ（mm）	使用荷重（N）
JA -	198	0.80	7.0	｛ 5.40 ｝	5.50	10.0	4.19	｛ 0.427 ｝	4.1	｛ 17.2 ｝
	199				7.75	15.0	2.56	｛ 0.261 ｝	6.7
	200				10.00	20.0	1.85	｛ 0.188 ｝	9.3
	201				12.50	25.0	1.41	｛ 0.143 ｝	12.2
	202				14.75	30.0	1.16	｛ 0.118 ｝	14.8
	203				17.00	35.0	0.98	｛ 0.100 ｝	17.5
	204	0.50	8.0	｛ 7.00 ｝	5.00	15.0	0.42	｛ 0.043 ｝	9.3	｛ 3.9 ｝
	205				6.25	20.0	0.30	｛ 0.031 ｝	12.9
	206				7.25	25.0	0.25	｛ 0.025 ｝	16.0
	207				8.50	30.0	0.20	｛ 0.020 ｝	20.0
	208				9.50	35.0	0.17	｛ 0.017 ｝	23.5
	209	0.55		｛ 6.90 ｝	5.50	15.0	0.54	｛ 0.055 ｝	10.0	｛ 5.4 ｝
	210				6.75	20.0	0.40	｛ 0.041 ｝	13.4
	211				8.00	25.0	0.31	｛ 0.032 ｝	17.2
	212				9.25	30.0	0.26	｛ 0.027 ｝	20.4
	213				10.50	35.0	0.23	｛ 0.023 ｝	23.9
	214	0.60		｛ 6.80 ｝	5.50	15.0	0.78	｛ 0.080 ｝	8.8	｛ 6.9 ｝
	215				6.75	20.0	0.58	｛ 0.059 ｝	11.9
	216				8.00	25.0	0.46	｛ 0.047 ｝	14.9
	217				9.25	30.0	0.35	｛ 0.036 ｝	19.7
	218				10.50	35.0	0.32	｛ 0.033 ｝	21.2
	219	0.65		｛ 6.70 ｝	6.75	15.0	0.82	｛ 0.083 ｝	10.2	｛ 8.3 ｝
	220				7.75	20.0	0.67	｛ 0.068 ｝	12.5
	221				9.25	25.0	0.53	｛ 0.054 ｝	15.7
	222				11.00	30.0	0.43	｛ 0.044 ｝	19.3
	223				12.50	35.0	0.36	｛ 0.037 ｝	23.0

呼称		線径（mm）	外径（mm）	内径（mm）	総巻数（回）	自由長（mm）	ばね定数		使用たわみ（mm）	使用荷重（N）
呼称		線径（mm）	外径（mm）	内径（mm）	総巻数（回）	自由長（mm）	（N ／ mm）	（kgf ／ mm）	使用たわみ（mm）	使用荷重（N）
JA -	224	0.70	8.0	｛ 6.60 ｝	6.50	15.0	1.18	｛ 0.120 ｝	8.3	｛ 9.8 ｝
	225				8.50	20.0	0.82	｛ 0.083 ｝	12.0
	226				10.00	25.0	0.67	｛ 0.068 ｝	14.7
	227				11.75	30.0	0.54	｛ 0.055 ｝	18.2
	228				13.50	35.0	0.46	｛ 0.047 ｝	21.3
	229	0.80		｛ 6.40 ｝	6.50	15.0	2.09	｛ 0.213 ｝	7.5	｛ 15.7 ｝
	230				8.50	20.0	1.45	｛ 0.148 ｝	10.8
	231				10.00	25.0	1.18	｛ 0.120 ｝	13.3
	232				12.00	30.0	0.94	｛ 0.096 ｝	16.7
	233				14.00	35.0	0.78	｛ 0.080 ｝	20.0
	234	0.90		｛ 6.20 ｝	7.00	15.0	3.15	｛ 0.321 ｝	6.7	｛ 21.1 ｝
	235				9.00	20.0	2.24	｛ 0.229 ｝	9.4
	236				11.00	25.0	1.74	｛ 0.178 ｝	12.1
	237				13.00	30.0	1.43	｛ 0.146 ｝	14.7
	238				15.00	35.0	1.20	｛ 0.123 ｝	17.5
	239	0.60	9.0	｛ 7.80 ｝	6.00	20.0	0.47	｛ 0.048 ｝	12.5	｛ 5.9 ｝
	240				7.00	25.0	0.37	｛ 0.038 ｝	15.8
	241				8.00	30.0	0.31	｛ 0.032 ｝	18.8
	242				9.00	35.0	0.27	｛ 0.027 ｝	22.2
	243	0.65		｛ 7.70 ｝	5.25	15.0	0.82	｛ 0.083 ｝	9.0	｛ 7.4 ｝
	244				6.50	20.0	0.59	｛ 0.060 ｝	12.5
	245				8.00	25.0	0.44	｛ 0.045 ｝	16.7
	246				9.25	30.0	0.36	｛ 0.037 ｝	20.3
	247				10.50	35.0	0.31	｛ 0.032 ｝	23.4
	248	0.70		｛ 7.60 ｝	5.50	15.0	1.04	｛ 0.106 ｝	9.0	｛ 9.3 ｝
	249				7.00	20.0	0.72	｛ 0.073 ｝	13.0
	250				8.25	25.0	0.58	｛ 0.059 ｝	16.1
	251				9.75	30.0	0.46	｛ 0.047 ｝	20.2
	252				11.00	35.0	0.40	｛ 0.041 ｝	23.2

呼称		線径（mm）	外径（mm）	内径（mm）	総巻数（回）	自由長（mm）	ばね定数		使用たわみ（mm）	使用荷重（N）
呼称		線径（mm）	外径（mm）	内径（mm）	総巻数（回）	自由長（mm）	（N ／ mm）	（kgf ／ mm）	使用たわみ（mm）	使用荷重（N）
JA -	253	0.80	9.0	｛ 7.40 ｝	5.75	15.0	1.70	｛ 0.173 ｝	8.1	｛ 13.7 ｝
	254				7.25	20.0	1.22	｛ 0.124 ｝	11.3
	255				8.50	25.0	0.98	｛ 0.100 ｝	14.0
	256				10.00	30.0	0.79	｛ 0.081 ｝	17.3
	257				11.50	35.0	0.67	｛ 0.068 ｝	20.6
	258	0.90		｛ 7.20 ｝	6.00	15.0	2.65	｛ 0.270 ｝	7.4	｛ 19.6 ｝
	259				7.75	20.0	1.85	｛ 0.189 ｝	10.6
	260				9.25	25.0	1.46	｛ 0.149 ｝	13.4
	261				11.00	30.0	1.18	｛ 0.120 ｝	16.6
	262				12.50	35.0	1.01	｛ 0.103 ｝	19.4
	263	1.00		｛ 7.00 ｝	8.00	20.0	2.80	｛ 0.286 ｝	9.1	｛ 25.5 ｝
	264				10.00	25.0	2.11	｛ 0.215 ｝	12.1
	265				11.75	30.0	1.71	｛ 0.175 ｝	14.9
	266				13.50	35.0	1.47	｛ 0.149 ｝	17.4
	267	0.65	10.0	｛ 8.70 ｝	5.75	20.0	0.50	｛ 0.051 ｝	13.7	｛ 6.9 ｝
	268				6.75	25.0	0.39	｛ 0.040 ｝	17.5
	269				7.75	30.0	0.32	｛ 0.033 ｝	21.2
	270				8.75	35.0	0.27	｛ 0.028 ｝	25.0
	271				9.75	40.0	0.25	｛ 0.025 ｝	28.0
	272	0.70		｛ 8.60 ｝	6.00	20.0	0.63	｛ 0.064 ｝	13.3	｛ 8.3 ｝
	273				7.00	25.0	0.50	｛ 0.051 ｝	16.7
	274				8.25	30.0	0.40	｛ 0.041 ｝	20.7
	275				9.25	35.0	0.34	｛ 0.035 ｝	24.3
	276				10.75	40.0	0.28	｛ 0.029 ｝	29.3
	277	0.80		｛ 8.40 ｝	6.25	20.0	1.06	｛ 0.108 ｝	11.6	｛ 12.3 ｝
	278				7.50	25.0	0.82	｛ 0.084 ｝	14.9
	279				8.75	30.0	0.67	｛ 0.068 ｝	18.4
	280				10.00	35.0	0.57	｛ 0.058 ｝	21.6
	281				11.25	40.0	0.49	｛ 0.050 ｝	25.0

呼称		線径（mm）	外径（mm）	内径（mm）	総巻数（回）	自由長（mm）	ばね定数		使用たわみ（mm）	使用荷重（N）
呼称		線径（mm）	外径（mm）	内径（mm）	総巻数（回）	自由長（mm）	（N ／ mm）	（kgf ／ mm）	使用たわみ（mm）	使用荷重（N）
JA -	282	0.90	10.0	｛ 8.20 ｝	6.75	20.0	1.56	｛ 0.159 ｝	11.3	｛ 17.7 ｝
	283				8.00	25.0	1.24	｛ 0.127 ｝	14.2
	284				9.25	30.0	1.03	｛ 0.105 ｝	17.1
	285				10.75	35.0	0.85	｛ 0.087 ｝	20.7
	286				12.00	40.0	0.74	｛ 0.076 ｝	23.7
	287	1.00		｛ 8.00 ｝	7.00	20.0	2.36	｛ 0.240 ｝	10.2	｛ 24.0 ｝
	288				8.50	25.0	1.82	｛ 0.186 ｝	13.2
	289				10.00	30.0	1.47	｛ 0.150 ｝	16.3
	290				11.50	35.0	1.24	｛ 0.126 ｝	19.4
	291				13.00	40.0	1.07	｛ 0.109 ｝	22.5
	292	0.70	11.0	｛ 9.60 ｝	5.25	20.0	0.58	｛ 0.059 ｝	13.6	｛ 24.0 ｝
	293				6.25	25.0	0.44	｛ 0.045 ｝	17.8
	294				7.25	30.0	0.36	｛ 0.037 ｝	21.6
	295				8.00	35.0	0.31	｛ 0.032 ｝	25.0
	296				9.00	40.0	0.27	｛ 0.027 ｝	29.6
	297				10.00	45.0	0.24	｛ 0.024 ｝	33.3
	298	0.80		｛ 9.40 ｝	5.50	20.0	0.94	｛ 0.096 ｝	12.5	｛ 11.8 ｝
	299				6.50	25.0	0.74	｛ 0.075 ｝	16.0
	300				7.50	30.0	0.60	｛ 0.061 ｝	19.7
	301				8.50	35.0	0.51	｛ 0.052 ｝	23.1
	302				9.50	40.0	0.44	｛ 0.045 ｝	26.7
	303				10.50	45.0	0.39	｛ 0.040 ｝	30.0
	304	0.90		｛ 9.20 ｝	6.00	20.0	1.36	｛ 0.139 ｝	11.9	｛ 16.2 ｝
	305				7.00	25.0	1.09	｛ 0.111 ｝	14.9
	306				8.25	30.0	0.87	｛ 0.089 ｝	18.5
	307				9.25	35.0	0.76	｛ 0.077 ｝	21.4
	308				10.50	40.0	0.65	｛ 0.066 ｝	25.0
	309				12.50	45.0	0.52	｛ 0.053 ｝	31.1

呼称		線径（mm）	外径（mm）	内径（mm）	総巻数（回）	自由長（mm）	ばね定数		使用たわみ（mm）	使用荷重（N）
呼称		線径（mm）	外径（mm）	内径（mm）	総巻数（回）	自由長（mm）	（N ／ mm）	（kgf ／ mm）	使用たわみ（mm）	使用荷重（N）
JA -	310	1.00	11.0	｛ 9.00 ｝	6.50	20.0	1.91	｛ 0.195 ｝	11.3	｛ 21.6 ｝
	311				7.75	25.0	1.49	｛ 0.152 ｝	14.5
	312				9.00	30.0	1.23	｛ 0.125 ｝	17.6
	313				10.00	35.0	1.07	｛ 0.109 ｝	20.2
	314				11.25	40.0	0.93	｛ 0.095 ｝	23.2
	315				12.50	45.0	0.81	｛ 0.083 ｝	26.5
	316	0.80	12.0	｛ 10.40 ｝	5.00	20.0	0.84	｛ 0.085 ｝	12.9	｛ 10.8 ｝
	317				5.75	25.0	0.67	｛ 0.068 ｝	16.2
	318				6.50	30.0	0.56	｛ 0.057 ｝	19.3
	319				7.50	35.0	0.45	｛ 0.046 ｝	23.9
	320				8.50	40.0	0.38	｛ 0.039 ｝	28.2
	321				9.25	45.0	0.34	｛ 0.035 ｝	31.4
	322	0.90		｛ 10.20 ｝	5.25	20.0	1.27	｛ 0.129 ｝	12.0	｛ 15.2 ｝
	323				6.25	25.0	0.97	｛ 0.099 ｝	15.7
	324				7.25	30.0	0.78	｛ 0.080 ｝	19.4
	325				8.00	35.0	0.69	｛ 0.070 ｝	22.1
	326				9.00	40.0	0.59	｛ 0.060 ｝	25.8
	327				10.00	45.0	0.51	｛ 0.052 ｝	29.8
	328	1.00		｛ 10.00 ｝	5.75	20.0	1.72	｛ 0.175 ｝	11.7	｛ 20.1 ｝
	329				6.75	25.0	1.35	｛ 0.138 ｝	14.9
	330				7.75	30.0	1.12	｛ 0.114 ｝	18.0
	331				8.75	35.0	0.95	｛ 0.097 ｝	21.1
	332				9.75	40.0	0.83	｛ 0.085 ｝	24.1
	333				10.75	45.0	0.74	｛ 0.075 ｝	27.3

呼称		線径（mm）	外径（mm）	内径（mm）	総巻数（回）	自由長（mm）	ばね定数		使用たわみ（mm）	使用荷重（N）
呼称		線径（mm）	外径（mm）	内径（mm）	総巻数（回）	自由長（mm）	（N ／ mm）	（kgf ／ mm）	使用たわみ（mm）	使用荷重（N）
JA -	334	0.90	13.0	11.20	5.50	25.0	0.91	｛ 0.093 ｝	15.6	｛ 14.2 ｝
	335				6.25	30.0	0.74	｛ 0.076 ｝	19.1
	336				7.00	35.0	0.64	｛ 0.065 ｝	22.3
	337				8.00	40.0	0.53	｛ 0.054 ｝	26.9
	338				8.75	45.0	0.47	｛ 0.048 ｝	30.2
	339				9.50	50.0	0.42	｛ 0.043 ｝	33.7
	340	1.00		11.00	5.00	20.0	1.66	｛ 0.169 ｝	11.8	｛ 19.6 ｝
	341				6.00	25.0	1.25	｛ 0.127 ｝	15.7
	342				7.00	30.0	0.99	｛ 0.101 ｝	19.8
	343				8.00	35.0	0.82	｛ 0.084 ｝	23.8
	344				9.00	40.0	0.71	｛ 0.072 ｝	27.8
	345				10.00	45.0	0.62	｛ 0.063 ｝	31.7
	346				11.00	50.0	0.55	｛ 0.056 ｝	35.7
	347	1.00	14.0	12.00	5.50	25.0	1.12	｛ 0.114 ｝	15.8	｛ 17.7 ｝
	348				6.25	30.0	0.92	｛ 0.094 ｝	19.1
	349				7.00	35.0	0.78	｛ 0.080 ｝	22.5
	350				7.75	40.0	0.68	｛ 0.069 ｝	26.1
	351				8.50	45.0	0.60	｛ 0.061 ｝	29.5
	352				9.25	50.0	0.54	｛ 0.055 ｝	32.7

1N ＝ 0.102 Kgf

荷重（N）＝ばね定数（N/mm）×たわみ（mm）

注意・禁止事項

呼称と外径は一致しません。規格表の外径をご確認ください。
ご利用の際は、以下の事項をお守りください。使用形態によっては、折損したばねが飛散するなどして、人身傷害を招く恐れがあります。
JAは、規格表に表記されている、使用たわみを超えるたわみでは使用しないでください。
JAは、設置の際には、ばねを少しでも押している状態（初期圧がある状態）で使用してください。
JAは、規格表に表記されている、使用長を超える長さでは使用しないでください。
JAは、設置の際には、ばねが飛び出さないような状態で使用してください。

開発秘話

1924年の創業以来ばね製造に培ったノウハウで、様々なお客様のニーズにお応えし続けております。
東発が開発した「強力ばね」を筆頭に、ISO規格ばね、JIS丸線コイルばね、Jスプリング等3100種類の規格ばねを在庫。
サラバネ・ねじりバネ・引きばね・耐熱ばね・スパイラル等特注品の製造もフレキジブルに対応致します。

型番リスト

表示件数

...

型番

自由長

(mm)

外径

(φ)

線径

(φ)

最大荷重（範囲指定）

(N)

最大荷重

(N)

ばね定数

(N/mm)

コイル内径 ID

(φ)

使用たわみ

(mm)

使用荷重

(N)

RoHS?

最小発注数量

5	2	0.2	～1.50	0.98	0.41	1.6	2.4	0.98	10	1パック 20個入り
7.5	2	0.2	～1.50	0.98	0.27	1.6	3.7	0.98	10	1パック 20個入り
10	2	0.2	～1.50	0.98	0.2	1.6	5	0.98	10	1パック 20個入り
5	2	0.23	～1.50	1.47	0.67	1.54	2.2	1.47	10	1パック 20個入り
7.5	2	0.23	～1.50	1.47	0.43	1.54	3.4	1.47	10	1パック 20個入り
10	2	0.23	～1.50	1.47	0.33	1.54	4.5	1.47	10	1パック 20個入り
7.5	2	0.26	～1.50	1.47	0.7	1.48	2.1	1.47	10	1パック 20個入り
10	2	0.26	～1.50	1.47	0.53	1.48	2.8	1.47	10	1パック 20個入り
5	2.5	0.2	～1.50	0.83	0.31	2.1	2.7	0.83	10	1パック 20個入り
7.5	2.5	0.2	～1.50	0.83	0.19	2.1	4.3	0.83	10	1パック 20個入り
10	2.5	0.2	～1.50	0.83	0.15	2.1	5.7	0.83	10	1パック 20個入り
15	2.5	0.2	～1.50	0.83	0.1	2.1	8.5	0.83	10	1パック 20個入り
5	2.5	0.23	～1.50	1.23	0.47	2.04	2.6	1.23	10	1パック 20個入り
7.5	2.5	0.23	～1.50	1.23	0.31	2.04	3.9	1.23	10	1パック 20個入り
10	2.5	0.23	～1.50	1.23	0.24	2.04	5.2	1.23	10	1パック 20個入り
15	2.5	0.23	～1.50	1.23	0.16	2.04	7.8	1.23	10	1パック 20個入り
5	2.5	0.26	1.51～4.50	1.91	0.76	1.98	2.5	1.91	10	1パック 20個入り
10	2.5	0.26	1.51～4.50	1.91	0.36	1.98	5.3	1.91	10	1パック 20個入り
15	2.5	0.26	1.51～4.50	1.91	0.24	1.98	8.1	1.91	10	1パック 20個入り
5	2.5	0.29	1.51～4.50	2.9	2.26	1.92	1.3	2.9	10	1パック 20個入り
7.5	2.5	0.29	1.51～4.50	2.9	1.23	1.92	2.4	2.9	10	1パック 20個入り
10	2.5	0.29	1.51～4.50	2.9	0.95	1.92	3.1	2.9	10	1パック 20個入り
15	2.5	0.29	1.51～4.50	2.9	0.61	1.92	4.8	2.9	10	1パック 20個入り
5	2.5	0.32	1.51～4.50	3.4	1.72	1.86	2	3.4	10	1パック 20個入り
7.5	2.5	0.32	1.51～4.50	3.4	1.04	1.86	3.3	3.4	10	1パック 20個入り
10	2.5	0.32	1.51～4.50	3.4	0.76	1.86	4.5	3.4	10	1パック 20個入り
15	2.5	0.32	1.51～4.50	3.4	0.49	1.86	7	3.4	10	1パック 20個入り
7.5	3	0.2	～1.50	0.74	0.15	2.6	5	0.74	10	1パック 20個入り
10	3	0.2	～1.50	0.74	0.11	2.6	6.8	0.74	10	1パック 20個入り
15	3	0.2	～1.50	0.74	0.07	2.6	10.7	0.74	10	1パック 20個入り
7.5	3	0.23	～1.50	0.98	0.26	2.54	3.8	0.98	10	1パック 20個入り
10	3	0.23	～1.50	0.98	0.19	2.54	5.2	0.98	10	1パック 20個入り
15	3	0.23	～1.50	0.98	0.12	2.54	8.3	0.98	10	1パック 20個入り
5	3	0.26	～1.50	1.47	0.64	2.48	2.3	1.47	10	1パック 20個入り
7.5	3	0.26	～1.50	1.47	0.39	2.48	3.8	1.47	10	1パック 20個入り
10	3	0.26	～1.50	1.47	0.27	2.48	5.4	1.47	10	1パック 20個入り
15	3	0.26	～1.50	1.47	0.18	2.48	8.3	1.47	10	1パック 20個入り
5	3	0.29	1.51～4.50	2	0.93	2.42	2.1	2	10	1パック 20個入り
7.5	3	0.29	1.51～4.50	2	0.56	2.42	3.5	2	10	1パック 20個入り
10	3	0.29	1.51～4.50	2	0.42	2.42	4.7	2	10	1パック 20個入り
15	3	0.29	1.51～4.50	2	0.31	2.42	6.3	2	10	1パック 20個入り
5	3	0.32	1.51～4.50	2.9	1.18	2.36	2.5	2.9	10	1パック 20個入り
7.5	3	0.32	1.51～4.50	2.9	0.75	2.36	3.9	2.9	10	1パック 20個入り
10	3	0.32	1.51～4.50	2.9	0.54	2.36	5.4	2.9	10	1パック 20個入り
15	3	0.32	1.51～4.50	2.9	0.35	2.36	8.3	2.9	10	1パック 20個入り
5	3	0.35	1.51～4.50	3.4	1.72	2.3	2	3.4	10	1パック 20個入り
7.5	3	0.35	1.51～4.50	3.4	1.07	2.3	3.2	3.4	10	1パック 20個入り
10	3	0.35	1.51～4.50	3.4	0.76	2.3	4.5	3.4	10	1パック 20個入り
15	3	0.35	1.51～4.50	3.4	0.49	2.3	7	3.4	10	1パック 20個入り
7.5	3	0.4	4.51～8.50	5.4	1.8	2.2	3	5.4	10	1パック 20個入り
10	3	0.4	4.51～8.50	5.4	1.32	2.2	4.1	5.4	10	1パック 20個入り
15	3	0.4	4.51～8.50	5.4	0.83	2.2	6.5	5.4	10	1パック 20個入り
7.5	3	0.45	4.51～8.50	6.9	2.98	2.1	2.3	6.9	10	1パック 20個入り
15	3	0.45	4.51～8.50	6.9	1.37	2.1	5	6.9	10	1パック 20個入り
7.5	3.5	0.23	～1.50	0.98	0.2	3.04	5	0.98	10	1パック 20個入り
10	3.5	0.23	～1.50	0.98	0.15	3.04	6.7	0.98	10	1パック 20個入り
15	3.5	0.23	～1.50	0.98	0.1	3.04	10	0.98	10	1パック 20個入り
5	3.5	0.26	～1.50	1.47	0.51	2.98	2.9	1.47	10	1パック 20個入り
7.5	3.5	0.26	～1.50	1.47	0.33	2.98	4.4	1.47	10	1パック 20個入り
15	3.5	0.26	～1.50	1.47	0.15	2.98	10	1.47	10	1パック 20個入り

通常単価(税別) (税込単価)	通常出荷日

1,489円 ( 1,638円 )	3日目
1,394円 ( 1,533円 )	3日目
1,479円 ( 1,627円 )	3日目
1,489円 ( 1,638円 )	3日目
1,593円 ( 1,752円 )	2日目
1,489円 ( 1,638円 )	3日目
1,593円 ( 1,752円 )	3日目
1,489円 ( 1,638円 )	3日目
1,489円 ( 1,638円 )	3日目
1,593円 ( 1,752円 )	3日目
1,489円 ( 1,638円 )	3日目
1,489円 ( 1,638円 )	3日目
1,489円 ( 1,638円 )	3日目
1,479円 ( 1,627円 )	3日目
1,593円 ( 1,752円 )	3日目
1,394円 ( 1,533円 )	3日目
1,593円 ( 1,752円 )	3日目
1,489円 ( 1,638円 )	3日目
1,489円 ( 1,638円 )	3日目
1,394円 ( 1,533円 )	3日目
1,492円 ( 1,641円 )	3日目
1,489円 ( 1,638円 )	2日目
1,593円 ( 1,752円 )	3日目
1,593円 ( 1,752円 )	3日目
1,583円 ( 1,741円 )	3日目
1,593円 ( 1,752円 )	3日目
1,593円 ( 1,752円 )	3日目
1,394円 ( 1,533円 )	3日目
1,394円 ( 1,533円 )	3日目
1,489円 ( 1,638円 )	3日目
1,394円 ( 1,533円 )	19日目
1,492円 ( 1,641円 )	3日目
1,394円 ( 1,533円 )	3日目
1,479円 ( 1,627円 )	3日目
1,489円 ( 1,638円 )	3日目
1,492円 ( 1,641円 )	在庫品1日目当日出荷可能
1,489円 ( 1,638円 )	3日目
1,394円 ( 1,533円 )	3日目
1,593円 ( 1,752円 )	3日目
1,489円 ( 1,638円 )	2日目
1,394円 ( 1,533円 )	3日目
1,394円 ( 1,533円 )	3日目
1,489円 ( 1,638円 )	3日目
1,489円 ( 1,638円 )	3日目
1,489円 ( 1,638円 )	3日目
1,593円 ( 1,752円 )	3日目
1,492円 ( 1,641円 )	3日目
1,489円 ( 1,638円 )	3日目
1,492円 ( 1,641円 )	3日目
1,394円 ( 1,533円 )	3日目
1,593円 ( 1,752円 )	在庫品1日目当日出荷可能
1,394円 ( 1,533円 )	3日目
1,489円 ( 1,638円 )	3日目
1,492円 ( 1,641円 )	3日目
1,492円 ( 1,641円 )	3日目
1,394円 ( 1,533円 )	3日目
1,394円 ( 1,533円 )	3日目
1,492円 ( 1,641円 )	3日目
1,394円 ( 1,533円 )	3日目
1,489円 ( 1,638円 )	3日目

...

基本情報

基本情報

ステンレス材を用いた丸線コイルスプリング。
【特長】
・材質：ばね用ステンレス鋼 SUS304-WPB。圧縮コイルばねの規格。
・外径公差：14mm以下は±0.3mm、16mm以上は±2％。
・線径0.2～1.6mm、外径2～14φ、自由長5～50mmまでの352サイズを常時在庫している。
・ばね用ステンレス鋼（SUS304-WPB）を使用して規格化。
・耐熱温度：290℃と高温での使用も可能。
【用途】
・ステンレス材で、防錆効果もあることから、各種食品機器・医療機器などに最適。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

ミスミ
コイルスプリング用ワッシャ SSWB
同時に使用可能なコイルスプリング用のワッシャです。
ミスミ
スプリングガイドピン
同時に使用可能なスプリングガイドピンです。
ミスミ
スプリングユニット用フランジ
同時に使用可能なスプリングユニット用のフランジです。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

丸線圧縮コイルばね Jスプリング JAのレビュー

4.3平均満足度：4.310件のレビュー

星5
50%
星4
30%
星3
20%
星2
0%
星1
0%

バネとして

満足度：5.02018/12/03

加工品の吸盤に取り付けるボールペンデンスとの組合せに使用。安価で消耗品として購入出来て助かります。

1人が参考にしています。

ヒートシンク固定用に使用

満足度：3.02018/01/23

内径は参考値です。内径φ5のスプリングを、φ5の段付ボルトに装着して使用すると、少々ひっかかりが強い状態になってしま...もっと読む

1人が参考にしています。

小型の部品をバネ力で押さえる

満足度：5.02022/02/01

種類が豊富で、概ね設計値通りのバネを選定できた。新規にバネ加工を依頼するよりも安価で、納期を短縮できる。

0人が参考にしています。

ストッパー

満足度：5.02021/06/09

治具の受けの部分に使用しています。納期が早くて良かったです。

0人が参考にしています。

商品の試作テスト用

満足度：4.02021/04/30

量産前のテスト用に購入しました。少量で購入できるのが良いですが、購入数量が増えた際にもう少し安ければ助かります。

0人が参考にしています。

10件全て見る

よくあるご質問（FAQ）

Q商品は何個から購入できますか？

JAスプリングはパック売りになります。1パック20個入りです。

この商品を見た人は、こんな商品も見ています

	今見ている商品丸線圧縮コイルばね Jスプリング JA	スプリングシリーズ（丸線）	丸線コイルスプリング　内径基準タイプ	丸線コイルばね MR	丸線コイルばね LR	丸線コイルスプリング　外径基準ステンレスタイプ UBB
メーカー	東京発条製作所	DANLY	ミスミ	東京発条製作所	東京発条製作所	ミスミ
通常価格	1,394円-	375円 -	257円 -	77円 -	133円 -	321円 -
通常出荷日	在庫品1日目〜	2日目〜	在庫品1日目	在庫品1日目〜	在庫品1日目〜	在庫品1日目
種類	丸線	丸線	丸線	丸線	丸線	丸線
材質	SUS304-WPB	シリコンクロム鋼	SUS304-WPB	ばね用シリコンクロム鋼	ばね用シリコンクロム鋼	SUS304-WPB
