東京発条製作所

丸線コイルばね LR（ロングサイズ）【2個入り】

Name: 丸線コイルばね LR（ロングサイズ）【2個入り】
Brand: 東京発条製作所
SKU: 221004970724
Rating: 5 (1 reviews)

カタログ |

数量スライド割引
一部当日出荷可能

平均満足度5.0

この商品のレビューをみる（1件）

この商品のFAQをみる（1件）

通常単価(税別): 1,904円～2,833円

税込単価: 2,094円～3,116円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

東京発条製作所

丸線コイルばね LR

通常価格(税別)： 133円 (税込価格：146円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

東京発条製作所

丸線圧縮コイルばね Jスプリング JA

4.3

通常価格(税別)： 1,394円 (税込価格：1,533円)

通常出荷日：在庫品1日目

JIS丸線コイルばね。【特長】・外径公差：+0mm、-0.5mm。・内径公差：...

詳細情報を確認する

種類
丸線
自由長 (mm)
300
材質
ばね用シリコンクロム鋼

未確定：候補が12型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品仕様

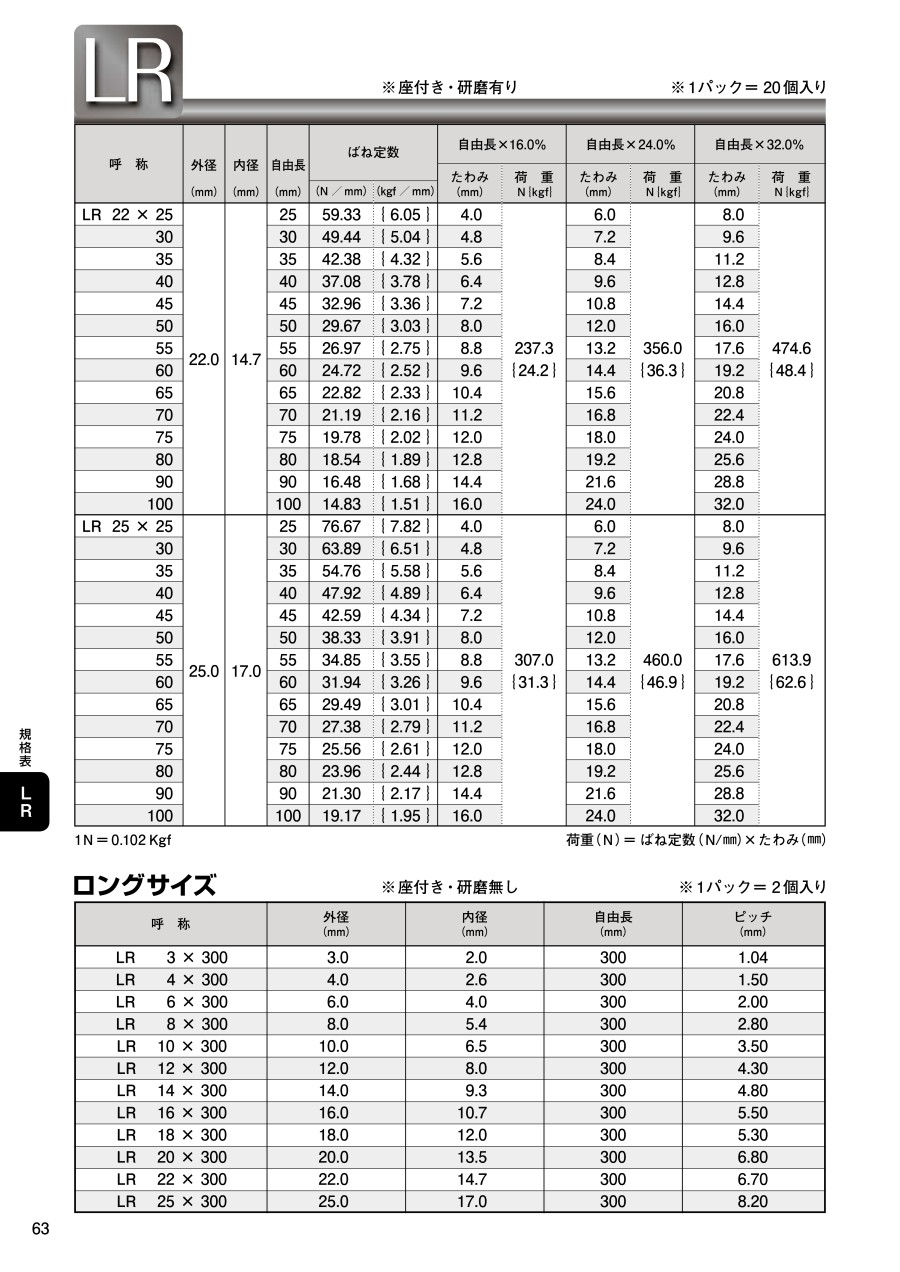

LR ロングタイプの外観

呼称	外径（mm）	内径（mm）	自由長（mm）	ピッチ（mm）
LR 3×300	3.0	2.0	300	1.04
LR 4×300	4.0	2.6	300	1.50
LR 6×300	6.0	4.0	300	2.00
LR 8×300	8.0	5.4	300	2.80
LR 10×300	10.0	6.5	300	3.50
LR 12×300	12.0	8.0	300	4.30
LR 14×300	14.0	9.3	300	4.80
LR 16×300	16.0	10.7	300	5.50
LR 18×300	18.0	12.0	300	5.30
LR 20×300	20.0	13.5	300	6.80
LR 22×300	22.0	14.7	300	6.70
LR 25×300	25.0	17.0	300	8.20

防錆処理 : 防錆油塗布
材料 : ピアノ線B種又はばね用シリコンクロム鋼
使用温度 : -30〜+100℃

開発秘話

1924年の創業以来ばね製造に培ったノウハウで、様々なお客様のニーズにお応えし続けております。
東発が開発した「強力ばね」を筆頭に、ISO規格ばね、JIS丸線コイルばね、Jスプリング等3100種類の規格ばねを在庫。
サラバネ・ねじりバネ・引きばね・耐熱ばね・スパイラル等特注品の製造もフレキジブルに対応致します。

型番リスト

表示件数

型番

外径

(φ)

線径

(φ)

最大荷重（範囲指定）

(N)

最大荷重

(N)

コイル内径 ID

(φ)

ピッチ

(mm)

RoHS?

最小発注数量

3	0.5	8.51～16.00	8.8	2	1.04	10	1パック 2個入り
4	0.7	8.51～16.00	15.7	2.6	1.5	10	1パック 2個入り
6	1	30.01～50.00	35.3	4	2	10	1パック 2個入り
8	1.3	50.01～73.00	62.8	5.4	2.8	10	1パック 2個入り
10	1.75	73.01～107.00	98.1	6.5	3.5	10	1パック 2個入り
12	2	107.01～150.00	141.2	8	4.3	10	1パック 2個入り
14	2.35	150.01～230.00	192.2	9.3	4.8	10	1パック 2個入り
16	2.65	230.01～580.00	251.1	10.7	5.5	10	1パック 2個入り
18	3	230.01～580.00	317.7	12	5.3	10	1パック 2個入り
20	3.25	230.01～580.00	392.3	13.5	6.8	10	1パック 2個入り
22	3.65	230.01～580.00	474.6	14.7	6.7	10	1パック 2個入り
25	4	580.01～	613.9	17	8.2	10	1パック 2個入り

通常単価(税別) (税込単価)	通常出荷日

2,070円 ( 2,277円 )	3日目
1,904円 ( 2,094円 )	3日目
1,911円 ( 2,102円 )	3日目
1,918円 ( 2,110円 )	3日目
2,220円 ( 2,442円 )	在庫品1日目当日出荷可能
2,079円 ( 2,287円 )	3日目
2,029円 ( 2,232円 )	3日目
2,136円 ( 2,350円 )	3日目
2,311円 ( 2,542円 )	3日目
2,307円 ( 2,538円 )	在庫品1日目当日出荷可能
2,546円 ( 2,801円 )	3日目
2,833円 ( 3,116円 )	3日目

詳細情報

基本情報

基本情報

JIS丸線コイルばね。
【特長】
・外径公差：+0mm、-0.5mm。
・内径公差：+0.7mm、-0.4mm。
・自由長公差：50mm以下は±0.5mm、55mm以上は±1％。
・荷重公差：±10％。
・最大たわみ量：自由長×24％。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

ミスミ
コロコンローラ　ローラ幅25・50ｍｍタイプ
コロコンローラはローラーコンベアに比べて軽量、省スペースでの設置が可能です。
ミスミ
高耐食・高強度小径玉軸受（プラストロベアリング）
ステンレスより高耐食が求められる食品、薬品装置向け！
ミスミ
玉軸受ユニット鋳物製ピロータイプ（テーパ穴タイプ）
テーパ穴で軸を受ける事ができ、衝撃荷重がある環境に最適！

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

丸線コイルばね LR（ロングサイズ）のレビュー

5平均満足度：5.01件のレビュー

星5
100%
星4
0%
星3
0%
星2
0%
星1
0%

リフターピン用バネ

満足度：5.02023/06/02

普通に使用するには問題なく使用できます。但し、購入したいサイズ（長さ）がないので、切断して使用してますが、出来ればサイ...もっと読む

0人が参考にしています。

1件全て見る

よくあるご質問（FAQ）

Q商品は何個から購入できますか？

LRスプリングはパック売りになります。1パック / 20個入りです。
ロングサイズは、1パック / 2本入りです。
