東京発条製作所

丸線コイルばね LR

Name: 丸線コイルばね LR
Brand: 東京発条製作所
SKU: 221004970713
Rating: 5 (1 reviews)

カタログ |

数量スライド割引
一部当日出荷可能

平均満足度5.0

この商品のレビューをみる（1件）

この商品のFAQをみる（1件）

通常単価(税別): 133円～901円

税込単価: 146円～991円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

東京発条製作所

丸線コイルばね MR

通常価格(税別)： 77円 (税込価格：85円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

東京発条製作所

強力ばね TF（軽小荷重用）

4.6

通常価格(税別)： 216円 (税込価格：238円)

通常出荷日：在庫品1日目

「JIS B 5012:1998 プレス型用コイルばね」に含まれる丸線コイルバ...

詳細情報を確認する

種類
丸線
材質
ばね用シリコンクロム鋼

ご注意

ご選定型式により最低発注数量が異なります。詳細は見積・注文画面でご確認ください。

未確定：候補が111型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品仕様

JIS丸線コイルばねシリーズの丸線コイルスプリング LR

LRロングサイズ

種類と材料と耐熱温度

種類	呼称	防錆処理	材料	使用温度
LR丸線圧縮コイルばね	LR	防錆油塗布	ピアノ線B種又はばね用シリコンクロム鋼	-30℃～100℃

使用回数と圧縮比の関係と寸法名称

※ 但し、ロングサイズを除く（たわみ等の圧縮比の指定はございません）。

許容差

外径	内径	自由長		荷重	巻き方向
外径	内径	50mm以下	55mm以上	荷重	巻き方向
+0mm	+0.7mm	±0.5mm	±1%	±10%	右
-0.5mm	-0.4mm	±0.5mm	±1%	±10%	右

※ 但し、ロングサイズを除く（たわみ等の圧縮比の指定はございません）。

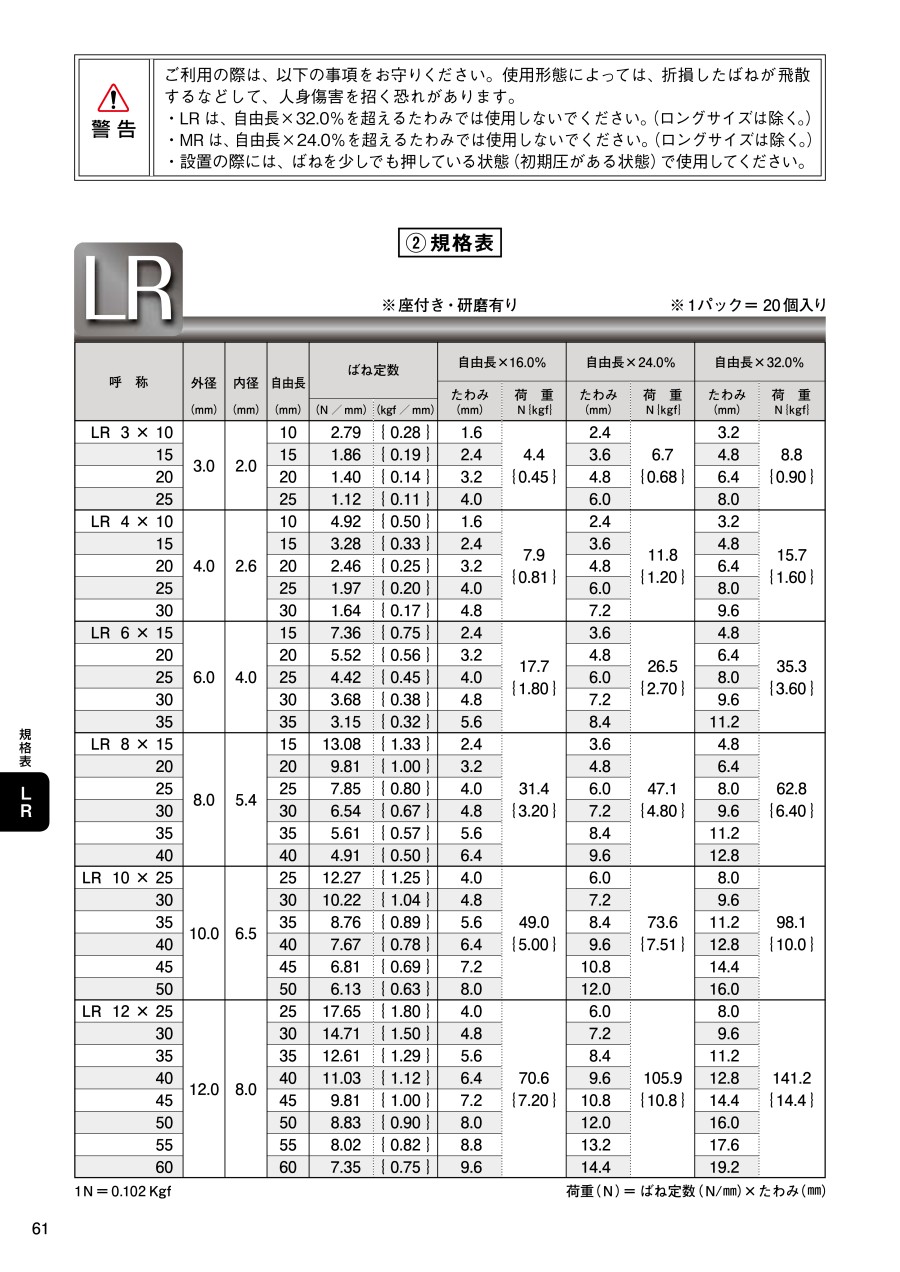

規格表

LR

※座付き・研磨有り
※1パック＝20個入り

呼称		外径（mm）	内径（mm）	自由長（mm）	ばね定数		自由長×16.0％		自由長×24.0％		自由長×32.0％
							自由長×16.0％		自由長×24.0％		自由長×32.0％
							たわみ（mm）	荷重 N｛kgf｝	たわみ（mm）	荷重 N｛kgf｝	たわみ（mm）	荷重 N｛kgf｝
					（N／mm）	（kgf／mm）	たわみ（mm）	荷重 N｛kgf｝	たわみ（mm）	荷重 N｛kgf｝	たわみ（mm）	荷重 N｛kgf｝
LR 3	10	3.0	2.0	10	2.79	｛ 0.28 ｝	1.6	4.4 ｛ 0.45 ｝	2.4	6.7 ｛ 0.68 ｝	3.2	8.8 ｛ 0.90 ｝
	15			15	1.86	｛ 0.19 ｝	2.4		3.6		4.8
	20			20	1.40	｛ 0.14 ｝	3.2		4.8		6.4
	25			25	1.12	｛ 0.11 ｝	4.0		6.0		8.0
LR 4	10	4.0	2.6	10	4.92	｛ 0.50 ｝	1.6	7.9 ｛ 0.81 ｝	2.4	11.8 ｛ 1.20 ｝	3.2	15.7 ｛ 1.60 ｝
	15			15	3.28	｛ 0.33 ｝	2.4		3.6		4.8
	20			20	2.46	｛ 0.25 ｝	3.2		4.8		6.4
	25			25	1.97	｛ 0.20 ｝	4.0		6.0		8.0
	30			30	1.64	｛ 0.17 ｝	4.8		7.2		9.6
LR 6	15	6.0	4.0	15	7.36	｛ 0.75 ｝	2.4	17.7 ｛ 1.80 ｝	3.6	26.5 ｛ 2.70 ｝	4.8	35.3 ｛ 3.60 ｝
	20			20	5.52	｛ 0.56 ｝	3.2		4.8		6.4
	25			25	4.42	｛ 0.45 ｝	4.0		6.0		8.0
	30			30	3.68	｛ 0.38 ｝	4.8		7.2		9.6
	35			35	3.15	｛ 0.32 ｝	5.6		8.4		11.2
LR 8	15	8.0	5.4	15	13.08	｛ 1.33 ｝	2.4	31.4 ｛ 3.20 ｝	3.6	47.1 ｛ 4.80 ｝	4.8	62.8 ｛ 6.40 ｝
	20			20	9.81	｛ 1.00 ｝	3.2		4.8		6.4
	25			25	7.85	｛ 0.80 ｝	4.0		6.0		8.0
	30			30	6.54	｛ 0.67 ｝	4.8		7.2		9.6
	35			35	5.61	｛ 0.57 ｝	5.6		8.4		11.2
	40			40	4.91	｛ 0.50 ｝	6.4		9.6		12.8

呼称		外径（mm）	内径（mm）	自由長（mm）	ばね定数		自由長×16.0％		自由長×24.0％		自由長×32.0％
							自由長×16.0％		自由長×24.0％		自由長×32.0％
							たわみ（mm）	荷重 N｛kgf｝	たわみ（mm）	荷重 N｛kgf｝	たわみ（mm）	荷重 N｛kgf｝
					（N／mm）	（kgf／mm）	たわみ（mm）	荷重 N｛kgf｝	たわみ（mm）	荷重 N｛kgf｝	たわみ（mm）	荷重 N｛kgf｝
LR 10	25	10.0	6.5	25	12.27	｛ 1.25 ｝	4.0	49.0 ｛ 5.00 ｝	6.0	73.6 ｛ 7.51 ｝	8.0	98.1 ｛ 10.0 ｝
	30			30	10.22	｛ 1.04 ｝	4.8		7.2		9.6
	35			35	8.76	｛ 0.89 ｝	5.6		8.4		11.2
	40			40	7.67	｛ 0.78 ｝	6.4		9.6		12.8
	45			45	6.81	｛ 0.69 ｝	7.2		10.8		14.4
	50			50	6.13	｛ 0.63 ｝	8.0		12.0		16.0
LR 12	25	12.0	8.0	25	17.65	｛ 1.80 ｝	4.0	70.6 ｛ 7.20 ｝	6.0	105.9 ｛ 10.8 ｝	8.0	141.2 ｛ 14.4 ｝
	30			30	14.71	｛ 1.50 ｝	4.8		7.2		9.6
	35			35	12.61	｛ 1.29 ｝	5.6		8.4		11.2
	40			40	11.03	｛ 1.12 ｝	6.4		9.6		12.8
	45			45	9.81	｛ 1.00 ｝	7.2		10.8		14.4
	50			50	8.83	｛ 0.90 ｝	8.0		12.0		16.0
	55			55	8.02	｛ 0.82 ｝	8.8		13.2		17.6
	60			60	7.35	｛ 0.75 ｝	9.6		14.4		19.2
LR 14	25	14.0	9.3	25	24.03	｛ 2.45 ｝	4.0	96.1 ｛ 9.80 ｝	6.0	144.2 ｛ 14.7 ｝	8.0	192.2 ｛ 19.6 ｝
	30			30	20.03	｛ 2.04 ｝	4.8		7.2		9.6
	35			35	17.17	｛ 1.75 ｝	5.6		8.4		11.2
	40			40	15.02	｛ 1.53 ｝	6.4		9.6		12.8
	45			45	13.35	｛ 1.36 ｝	7.2		10.8		14.4
	50			50	12.02	｛ 1.23 ｝	8.0		12.0		16.0
	55			55	10.92	｛ 1.11 ｝	8.8		13.2		17.6
	60			60	10.01	｛ 1.02 ｝	9.6		14.4		19.2
	65			65	9.24	｛ 0.94 ｝	10.4		15.6		20.8
	70			70	8.58	｛ 0.88 ｝	11.2		16.8		22.4

呼称		外径（mm）	内径（mm）	自由長（mm）	ばね定数		自由長×16.0％		自由長×24.0％		自由長×32.0％
							自由長×16.0％		自由長×24.0％		自由長×32.0％
							たわみ（mm）	荷重 N｛kgf｝	たわみ（mm）	荷重 N｛kgf｝	たわみ（mm）	荷重 N｛kgf｝
					（N／mm）	（kgf／mm）	たわみ（mm）	荷重 N｛kgf｝	たわみ（mm）	荷重 N｛kgf｝	たわみ（mm）	荷重 N｛kgf｝
LR 16	25	16.0	10.7	25	31.38	｛ 3.20 ｝	4.0	125.5 ｛ 12.8 ｝	6.0	188.3 ｛ 19.2 ｝	8.0	251.1 ｛ 25.6 ｝
	30			30	26.15	｛ 2.67 ｝	4.8		7.2		9.6
	35			35	22.42	｛ 2.29 ｝	5.6		8.4		11.2
	40			40	19.61	｛ 2.00 ｝	6.4		9.6		12.8
	45			45	17.44	｛ 1.78 ｝	7.2		10.8		14.4
	50			50	15.69	｛ 1.60 ｝	8.0		12.0		16.0
	55			55	14.27	｛ 1.45 ｝	8.8		13.2		17.6
	60			60	13.08	｛ 1.33 ｝	9.6		14.4		19.2
	65			65	12.07	｛ 1.23 ｝	10.4		15.6		20.8
	70			70	11.21	｛ 1.14 ｝	11.2		16.8		22.4
	75			75	10.46	｛ 1.07 ｝	12.0		18.0		24.0
	80			80	9.81	｛ 1.00 ｝	12.8		19.2		25.6
LR 18	25	18.0	12.0	25	39.72	｛ 4.05 ｝	4.0	158.9 ｛ 16.2 ｝	6.0	238.3 ｛ 24.3 ｝	8.0	317.7 ｛ 32.4 ｝
	30			30	33.10	｛ 3.37 ｝	4.8		7.2		9.6
	35			35	28.37	｛ 2.89 ｝	5.6		8.4		11.2
	40			40	24.82	｛ 2.53 ｝	6.4		9.6		12.8
	45			45	22.06	｛ 2.25 ｝	7.2		10.8		14.4
	50			50	19.86	｛ 2.02 ｝	8.0		12.0		16.0
	55			55	18.05	｛ 1.84 ｝	8.8		13.2		17.6
	60			60	16.55	｛ 1.69 ｝	9.6		14.4		19.2
	65			65	15.28	｛ 1.56 ｝	10.4		15.6		20.8
	70			70	14.18	｛ 1.45 ｝	11.2		16.8		22.4
	75			75	13.24	｛ 1.35 ｝	12.0		18.0		24.0
	80			80	12.41	｛ 1.27 ｝	12.8		19.2		25.6
	90			90	11.03	｛ 1.12 ｝	14.4		21.6		28.8

呼称		外径（mm）	内径（mm）	自由長（mm）	ばね定数		自由長×16.0％		自由長×24.0％		自由長×32.0％
							自由長×16.0％		自由長×24.0％		自由長×32.0％
							たわみ（mm）	荷重 N｛kgf｝	たわみ（mm）	荷重 N｛kgf｝	たわみ（mm）	荷重 N｛kgf｝
					（N／mm）	（kgf／mm）	たわみ（mm）	荷重 N｛kgf｝	たわみ（mm）	荷重 N｛kgf｝	たわみ（mm）	荷重 N｛kgf｝
LR 20	25	20.0	13.5	25	49.03	｛ 5.00 ｝	4.0	196.1 ｛ 20.0 ｝	6.0	294.2 ｛ 30.0 ｝	8.0	392.3 ｛ 40.0 ｝
	30			30	40.86	｛ 4.17 ｝	4.8		7.2		9.6
	35			35	35.02	｛ 3.57 ｝	5.6		8.4		11.2
	40			40	30.65	｛ 3.13 ｝	6.4		9.6		12.8
	45			45	27.24	｛ 2.78 ｝	7.2		10.8		14.4
	50			50	24.52	｛ 2.50 ｝	8.0		12.0		16.0
	55			55	22.29	｛ 2.27 ｝	8.8		13.2		17.6
	60			60	20.43	｛ 2.08 ｝	9.6		14.4		19.2
	65			65	18.86	｛ 1.92 ｝	10.4		15.6		20.8
	70			70	17.51	｛ 1.79 ｝	11.2		16.8		22.4
	75			75	16.34	｛ 1.67 ｝	12.0		18.0		24.0
	80			80	15.32	｛ 1.56 ｝	12.8		19.2		25.6
	90			90	13.62	｛ 1.39 ｝	14.4		21.6		28.8
	100			100	12.26	｛ 1.25 ｝	16.0		24.0		32.0
LR 22	25	22.0	14.7	25	59.33	｛ 6.05 ｝	4.0	237.3 ｛ 24.2 ｝	6.0	356.0 ｛ 36.3 ｝	8.0	474.6 ｛ 48.4 ｝
	30			30	49.44	｛ 5.04 ｝	4.8		7.2		9.6
	35			35	42.38	｛ 4.32 ｝	5.6		8.4		11.2
	40			40	37.08	｛ 3.78 ｝	6.4		9.6		12.8
	45			45	32.96	｛ 3.36 ｝	7.2		10.8		14.4
	50			50	29.67	｛ 3.03 ｝	8.0		12.0		16.0
	55			55	26.97	｛ 2.75 ｝	8.8		13.2		17.6
	60			60	24.72	｛ 2.52 ｝	9.6		14.4		19.2
	65			65	22.82	｛ 2.33 ｝	10.4		15.6		20.8
	70			70	21.19	｛ 2.16 ｝	11.2		16.8		22.4
	75			75	19.78	｛ 2.02 ｝	12.0		18.0		24.0
	80			80	18.54	｛ 1.89 ｝	12.8		19.2		25.6
	90			90	16.48	｛ 1.68 ｝	14.4		21.6		28.8
	100			100	14.83	｛ 1.51 ｝	16.0		24.0		32.0

呼称		外径（mm）	内径（mm）	自由長（mm）	ばね定数		自由長×16.0％		自由長×24.0％		自由長×32.0％
							自由長×16.0％		自由長×24.0％		自由長×32.0％
							たわみ（mm）	荷重 N｛kgf｝	たわみ（mm）	荷重 N｛kgf｝	たわみ（mm）	荷重 N｛kgf｝
					（N／mm）	（kgf／mm）	たわみ（mm）	荷重 N｛kgf｝	たわみ（mm）	荷重 N｛kgf｝	たわみ（mm）	荷重 N｛kgf｝
LR 25	25	25.0	17.0	25	76.67	｛ 7.82 ｝	4.0	307.0 ｛ 31.3 ｝	6.0	460.0 ｛ 46.9 ｝	8.0	613.9 ｛ 62.6 ｝
	30			30	63.89	｛ 6.51 ｝	4.8		7.2		9.6
	35			35	54.76	｛ 5.58 ｝	5.6		8.4		11.2
	40			40	47.92	｛ 4.89 ｝	6.4		9.6		12.8
	45			45	42.59	｛ 4.34 ｝	7.2		10.8		14.4
	50			50	38.33	｛ 3.91 ｝	8.0		12.0		16.0
	55			55	34.85	｛ 3.55 ｝	8.8		13.2		17.6
	60			60	31.94	｛ 3.26 ｝	9.6		14.4		19.2
	65			65	29.49	｛ 3.01 ｝	10.4		15.6		20.8
	70			70	27.38	｛ 2.79 ｝	11.2		16.8		22.4
	75			75	25.56	｛ 2.61 ｝	12.0		18.0		24.0
	80			80	23.96	｛ 2.44 ｝	12.8		19.2		25.6
	90			90	21.30	｛ 2.17 ｝	14.4		21.6		28.8
	100			100	19.17	｛ 1.95 ｝	16.0		24.0		32.0

1N＝0.102 Kgf

荷重（N）＝ばね定数（N/mm）×たわみ（mm）

LRロングサイズ

※座付き・研磨無し
※1パック＝2個入り

呼称	外径（mm）	内径（mm）	自由長（mm）	ピッチ（mm）
呼称	外径（mm）	内径（mm）	自由長（mm）	ピッチ（mm）
LR 3 × 300	3.0	2.0	300	1.04
LR 4 × 300	4.0	2.6	300	1.50
LR 6 × 300	6.0	4.0	300	2.00
LR 8 × 300	8.0	5.4	300	2.80
LR 10 × 300	10.0	6.5	300	3.50
LR 12 × 300	12.0	8.0	300	4.30
LR 14 × 300	14.0	9.3	300	4.80
LR 16 × 300	16.0	10.7	300	5.50
LR 18 × 300	18.0	12.0	300	5.30
LR 20 × 300	20.0	13.5	300	6.80
LR 22 × 300	22.0	14.7	300	6.70
LR 25 × 300	25.0	17.0	300	8.20

開発秘話

1924年の創業以来ばね製造に培ったノウハウで、様々なお客様のニーズにお応えし続けております。
東発が開発した「強力ばね」を筆頭に、ISO規格ばね、JIS丸線コイルばね、Jスプリング等3100種類の規格ばねを在庫。
サラバネ・ねじりバネ・引きばね・耐熱ばね・スパイラル等特注品の製造もフレキジブルに対応致します。

注意・禁止事項

LR は、自由長×32.0％を超えるたわみでは使用しないでください。（ロングサイズは除く）

型番リスト

表示件数

型番

自由長

(mm)

外径

(φ)

線径

(φ)

最大荷重（範囲指定）

(N)

最大荷重

(N)

ばね定数

(N/mm)

コイル内径 ID

(φ)

RoHS?

最小発注数量

10	3	0.5	8.51～16.00	8.8	2.79	2	10	20個
15	3	0.5	8.51～16.00	8.8	1.86	2	10	20個
20	3	0.5	8.51～16.00	8.8	1.4	2	10	20個
25	3	0.5	8.51～16.00	8.8	1.12	2	10	20個
10	4	0.7	8.51～16.00	15.7	4.92	2.6	10	20個
15	4	0.7	8.51～16.00	15.7	3.28	2.6	10	20個
20	4	0.7	8.51～16.00	15.7	2.46	2.6	10	20個
25	4	0.7	8.51～16.00	15.7	1.97	2.6	10	20個
30	4	0.7	8.51～16.00	15.7	1.64	2.6	10	20個
15	6	1	30.01～50.00	35.3	7.36	4	10	20個
20	6	1	30.01～50.00	35.3	5.52	4	10	20個
25	6	1	30.01～50.00	35.3	4.42	4	10	20個
30	6	1	30.01～50.00	35.3	3.68	4	10	20個
35	6	1	30.01～50.00	35.3	3.15	4	10	20個
15	8	1.3	50.01～73.00	62.8	13.08	5.4	10	20個
20	8	1.3	50.01～73.00	62.8	9.81	5.4	10	20個
25	8	1.3	50.01～73.00	62.8	7.85	5.4	10	20個
30	8	1.3	50.01～73.00	62.8	6.54	5.4	10	20個
35	8	1.3	50.01～73.00	62.8	5.61	5.4	10	20個
40	8	1.3	50.01～73.00	62.8	4.91	5.4	10	20個
25	10	1.75	73.01～107.00	98.1	12.27	6.5	10	20個
30	10	1.75	73.01～107.00	98.1	10.22	6.5	10	20個
35	10	1.75	73.01～107.00	98.1	8.76	6.5	10	20個
40	10	1.75	73.01～107.00	98.1	7.67	6.5	10	20個
45	10	1.75	73.01～107.00	98.1	6.81	6.5	10	20個
50	10	1.75	73.01～107.00	98.1	6.13	6.5	10	20個
25	12	2	107.01～150.00	141.2	17.65	8	10	20個
30	12	2	107.01～150.00	141.2	14.71	8	10	20個
35	12	2	107.01～150.00	141.2	12.61	8	10	20個
40	12	2	107.01～150.00	141.2	11.03	8	10	20個
45	12	2	107.01～150.00	141.2	9.81	8	10	20個
50	12	2	107.01～150.00	141.2	8.83	8	10	20個
55	12	2	107.01～150.00	141.2	8.02	8	10	20個
60	12	2	107.01～150.00	141.2	7.35	8	10	20個
25	14	2.35	150.01～230.00	192.2	24.03	9.3	10	20個
30	14	2.35	150.01～230.00	192.2	20.03	9.3	10	20個
35	14	2.35	150.01～230.00	192.2	17.17	9.3	10	20個
40	14	2.35	150.01～230.00	192.2	15.02	9.3	10	20個
45	14	2.35	150.01～230.00	192.2	13.35	9.3	10	20個
50	14	2.35	150.01～230.00	192.2	12.02	9.3	10	20個
55	14	2.35	150.01～230.00	192.2	10.92	9.3	10	20個
60	14	2.35	150.01～230.00	192.2	10.01	9.3	10	20個
65	14	2.35	150.01～230.00	192.2	9.24	9.3	10	20個
70	14	2.35	150.01～230.00	192.2	8.58	9.3	10	20個
25	16	2.65	230.01～580.00	251.1	31.38	10.7	10	20個
30	16	2.65	230.01～580.00	251.1	26.15	10.7	10	20個
35	16	2.65	230.01～580.00	251.1	22.42	10.7	10	20個
40	16	2.65	230.01～580.00	251.1	19.61	10.7	10	20個
45	16	2.65	230.01～580.00	251.1	17.44	10.7	10	20個
50	16	2.65	230.01～580.00	251.1	15.69	10.7	10	20個
55	16	2.65	230.01～580.00	251.1	14.27	10.7	10	20個
60	16	2.65	230.01～580.00	251.1	13.08	10.7	10	20個
65	16	2.65	230.01～580.00	251.1	12.07	10.7	10	20個
70	16	2.65	230.01～580.00	251.1	11.21	10.7	10	20個
75	16	2.65	230.01～580.00	251.1	10.46	10.7	10	20個
80	16	2.65	230.01～580.00	251.1	9.81	10.7	10	20個
25	18	3	230.01～580.00	317.7	39.72	12	10	20個
30	18	3	230.01～580.00	317.7	33.1	12	10	20個
35	18	3	230.01～580.00	317.7	28.37	12	10	20個
40	18	3	230.01～580.00	317.7	24.82	12	10	20個

通常単価(税別) (税込単価)	通常出荷日

133円 ( 146円 )	3日目
145円 ( 160円 )	3日目
152円 ( 167円 )	3日目
152円 ( 167円 )	3日目
133円 ( 146円 )	在庫品1日目当日出荷可能
145円 ( 160円 )	3日目
166円 ( 183円 )	3日目
152円 ( 167円 )	在庫品1日目当日出荷可能
165円 ( 182円 )	3日目
166円 ( 183円 )	在庫品1日目当日出荷可能
166円 ( 183円 )	3日目
158円 ( 174円 )	3日目
158円 ( 174円 )	3日目
170円 ( 187円 )	3日目
172円 ( 189円 )	3日目
172円 ( 189円 )	3日目
189円 ( 208円 )	3日目
170円 ( 187円 )	3日目
180円 ( 198円 )	3日目
180円 ( 198円 )	3日目
186円 ( 205円 )	3日目
186円 ( 205円 )	3日目
199円 ( 219円 )	3日目
164円 ( 180円 )	3日目
213円 ( 234円 )	3日目
213円 ( 234円 )	3日目
199円 ( 219円 )	3日目
189円 ( 208円 )	3日目
213円 ( 234円 )	3日目
217円 ( 239円 )	3日目
244円 ( 268円 )	3日目
231円 ( 254円 )	3日目
273円 ( 300円 )	3日目
255円 ( 281円 )	3日目
172円 ( 189円 )	3日目
183円 ( 201円 )	3日目
208円 ( 229円 )	3日目
183円 ( 201円 )	3日目
213円 ( 234円 )	3日目
228円 ( 251円 )	3日目
254円 ( 279円 )	3日目
277円 ( 305円 )	3日目
294円 ( 323円 )	3日目
307円 ( 338円 )	3日目
244円 ( 268円 )	在庫品1日目当日出荷可能
223円 ( 245円 )	3日目
237円 ( 261円 )	3日目
216円 ( 238円 )	3日目
230円 ( 253円 )	3日目
250円 ( 275円 )	3日目
267円 ( 294円 )	3日目
272円 ( 299円 )	3日目
310円 ( 341円 )	3日目
320円 ( 352円 )	3日目
348円 ( 383円 )	3日目
350円 ( 385円 )	3日目
316円 ( 348円 )	3日目
324円 ( 356円 )	3日目
326円 ( 359円 )	3日目
332円 ( 365円 )	3日目

基本情報

基本情報

「JIS B 5012:1998 プレス型用コイルばね」に含まれる丸線コイルバネ。
【特長】
・材質:ピアノ線B種又はばね用シリコンクロム鋼。使用温度:-30～+100℃。
・外径公差:+0mm、-0.5mm。内径公差:+0.7mm、-0.4mm。
・自由長公差:50mm以下は±0.5mm、55mm以上は±1％。荷重公差:±10％。
・最大たわみ量:自由長×32％。
・丸線コイルばねをあらかじめ規格化することで、短納期・低価格での提供を実現。
・各外径にロングサイズ（L=300）の製品を用意しており、必要な長さに切って使用可能。
【用途】
・コイルスプリングとして。

ご注意

ご選定型式により最低発注数量が異なります。詳細は見積・注文画面でご確認ください。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

東京発条製作所
樹脂ガイド RG
ばね鋼より軟化している上、潤滑性がある事により、ばね内径部分に折損の起因となる有害な傷を発生させません。そのため、ショットピーニング効果を保持する事ができ、ばね本来の耐久性を維持する事ができます。
ミスミ
スプリングガイドピン
同時に使用可能なスプリングガイドピンです。
ミスミ
スプリングユニット用フランジ
同時に使用可能なスプリングユニット用のフランジです。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

丸線コイルばね LRのレビュー

5平均満足度：5.01件のレビュー

星5
100%
星4
0%
星3
0%
星2
0%
星1
0%

設備

満足度：5.02022/06/22

この商品は設備の１部品として、購入・使用しています。自社設計の新設の設備なので、設計時からこの商品を部品として使用するこ...もっと読む

0人が参考にしています。

1件全て見る

よくあるご質問（FAQ）

Q商品は何個から購入できますか？

ＬＲスプリングはパック売りになります。
　1パック20個入りで、ロングサイズは1パック2本入りです。

この商品を見た人は、こんな商品も見ています

	今見ている商品丸線コイルばね LR	丸線コイルばね LR（ロングサイズ）	丸線コイルばね MR	スプリングシリーズ（丸線）	丸線コイルスプリング　内径基準タイプ	丸線圧縮コイルばね Jスプリング JA
メーカー	東京発条製作所	東京発条製作所	東京発条製作所	DANLY	ミスミ	東京発条製作所
通常価格	133円-	1,904円 -	77円 -	375円 -	257円 -	1,394円 -
通常出荷日	在庫品1日目〜	在庫品1日目〜	在庫品1日目〜	2日目〜	在庫品1日目	在庫品1日目〜
種類	丸線	丸線	丸線	丸線	丸線	丸線
材質	ばね用シリコンクロム鋼	ばね用シリコンクロム鋼	ばね用シリコンクロム鋼	シリコンクロム鋼	SUS304-WPB	SUS304-WPB
