ISO規格ばね TJL
- 通常単価(税別)
- 410円～18,011円
- 税込単価
- 451円～19,812円
異形断面材料を用いる事により、丸線ばねより小型化・高荷重・高ストロークを実現し...
詳細情報を確認する商品情報

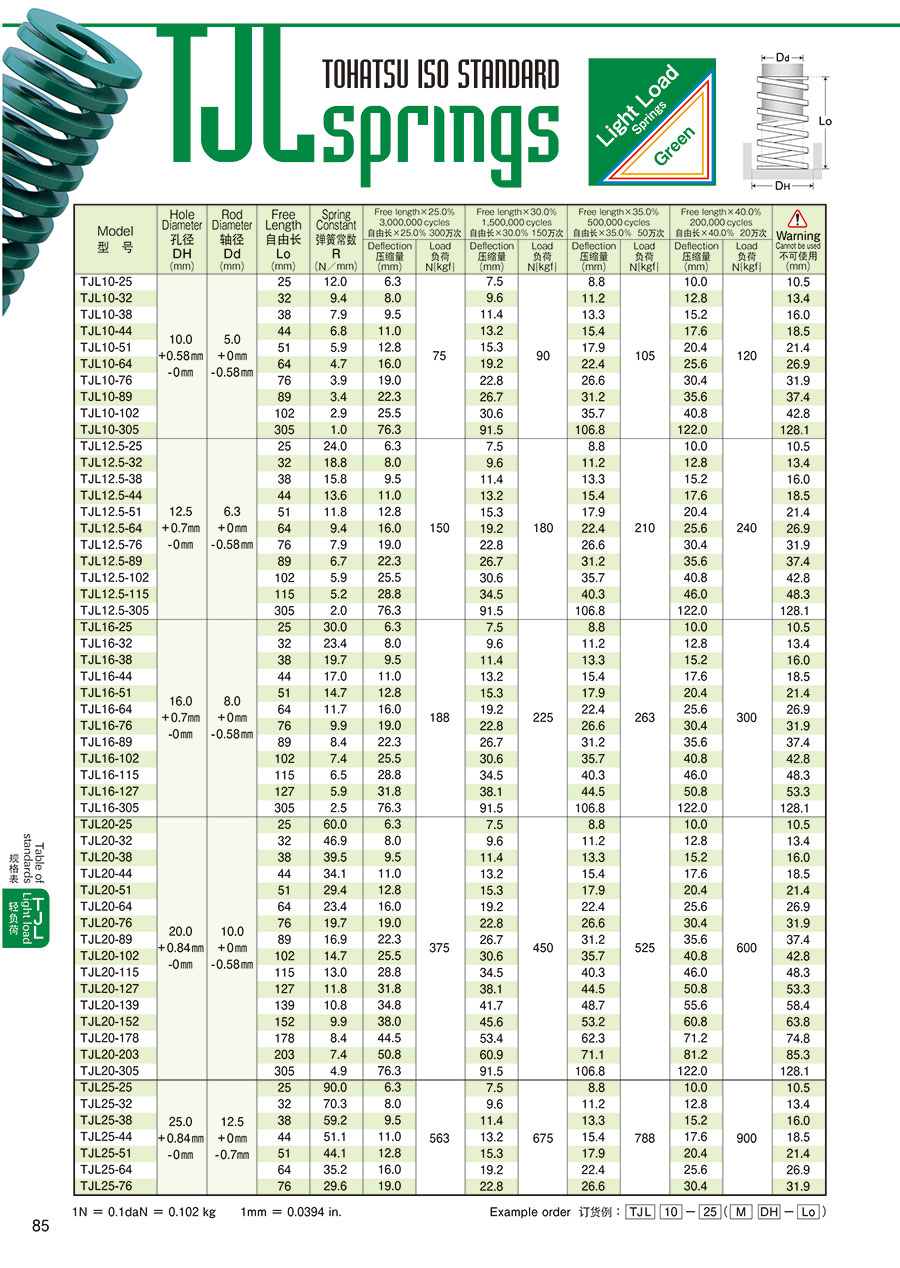

ISO規格ばね TJLシリーズの仕様
TJLの寸法図
環境負荷物質に関して対応済み
- ELV
- REACH（SVHC認可対象）
輸出貿易管理令に関し対応済み
紛争鉱物に関し対応済み
開発秘話
1924年の創業以来ばね製造に培ったノウハウで、様々なお客様のニーズにお応えし続けております。
東発が開発した「強力ばね」を筆頭に、ISO規格ばね、JIS丸線コイルばね、Jスプリング等3100種類の規格ばねを在庫。
サラバネ・ねじりバネ・引きばね・耐熱ばね・スパイラル等特注品の製造もフレキジブルに対応致します。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
410円 ( 451円 ) | 4日目 |
436円 ( 480円 ) | 4日目 |
460円 ( 506円 ) | 4日目 |
488円 ( 537円 ) | 4日目 |
513円 ( 564円 ) | 4日目 |
562円 ( 618円 ) | 4日目 |
603円 ( 663円 ) | 4日目 |
796円 ( 876円 ) | 4日目 |
1,825円 ( 2,008円 ) | 4日目 |
460円 ( 506円 ) | 4日目 |
472円 ( 519円 ) | 4日目 |
499円 ( 549円 ) | 4日目 |
562円 ( 618円 ) | 4日目 |
576円 ( 634円 ) | 4日目 |
692円 ( 761円 ) | 4日目 |
729円 ( 802円 ) | 4日目 |
859円 ( 945円 ) | 4日目 |
897円 ( 987円 ) | 4日目 |
974円 ( 1,071円 ) | 4日目 |
1,901円 ( 2,091円 ) | 4日目 |
499円 ( 549円 ) | 4日目 |
562円 ( 618円 ) | 4日目 |
576円 ( 634円 ) | 4日目 |
603円 ( 663円 ) | 4日目 |
639円 ( 703円 ) | 4日目 |
729円 ( 802円 ) | 4日目 |
771円 ( 848円 ) | 4日目 |
859円 ( 945円 ) | 4日目 |
934円 ( 1,027円 ) | 4日目 |
1,015円 ( 1,117円 ) | 4日目 |
1,089円 ( 1,198円 ) | 4日目 |
2,022円 ( 2,224円 ) | 4日目 |
806円 ( 887円 ) | 4日目 |
819円 ( 901円 ) | 4日目 |
884円 ( 972円 ) | 4日目 |
949円 ( 1,044円 ) | 4日目 |
974円 ( 1,071円 ) | 4日目 |
1,026円 ( 1,129円 ) | 4日目 |
1,117円 ( 1,229円 ) | 4日目 |
1,233円 ( 1,356円 ) | 4日目 |
1,284円 ( 1,412円 ) | 4日目 |
1,400円 ( 1,540円 ) | 4日目 |
1,527円 ( 1,680円 ) | 4日目 |
1,654円 ( 1,819円 ) | 4日目 |
1,658円 ( 1,824円 ) | 4日目 |
1,933円 ( 2,126円 ) | 4日目 |
2,029円 ( 2,232円 ) | 4日目 |
3,095円 ( 3,405円 ) | 4日目 |
1,047円 ( 1,152円 ) | 4日目 |
1,040円 ( 1,144円 ) | 4日目 |
1,083円 ( 1,191円 ) | 4日目 |
1,150円 ( 1,265円 ) | 4日目 |
1,141円 ( 1,255円 ) | 4日目 |
1,244円 ( 1,368円 ) | 4日目 |
1,399円 ( 1,539円 ) | 4日目 |
1,526円 ( 1,679円 ) | 4日目 |
1,656円 ( 1,822円 ) | 4日目 |
1,782円 ( 1,960円 ) | 4日目 |
1,838円 ( 2,022円 ) | 4日目 |
1,899円 ( 2,089円 ) | 4日目 |
詳細情報
基本情報
異形断面材料を用いる事により、丸線ばねより小型化・高荷重・高ストロークを実現したばね。
【特長】
・材質：ばね用シリコンクロム鋼
・塗装：緑色電着塗装
・使用温度：-30～+150℃
・穴径公差：H15、シャフト径公差：h15
・自由長公差：±3％（25～64mm）、±2.5％（76～115mm）、±2％（127～305mm）
・荷重公差：±10％、最大タワミ量：自由長×40％
ご注意
- 商品画像は形状や色味を含め、実際の商品とは異なる場合がございます。
商品担当おすすめ
よくあるご質問（FAQ）
規格外なので、製作品としてお受けする事が可能です。
ご相談ください。
